公開番号2025089806
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204687
出願日2023-12-04
発明の名称竹割機
出願人トヨタエンジニアリング有限会社
代理人KEY弁理士法人
主分類B27J 1/00 20060101AFI20250609BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】分割した竹を刃物の近傍に残存させることなく、竹をスムーズに移動させて、竹の後端まで確実に分割できる竹割機を提供する。

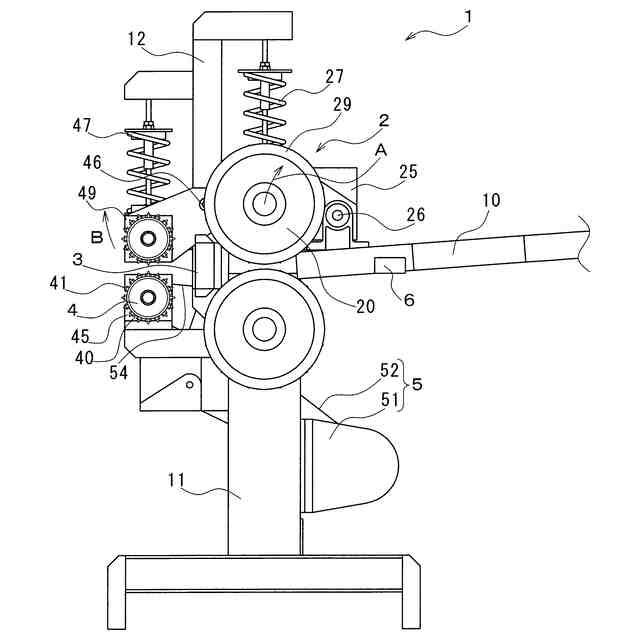

【解決手段】竹割機は、竹が挿通されるように間隔を空けて上下に配置された2つの送り出しローラと、2つの前記送り出しローラの間に挿通された竹が送り出されるように、前記送り出しローラを駆動する送り出しローラ駆動部と、前記送り出しローラから送り出された前記竹を複数に分割する刃物と、前記刃物で分割された分割竹が挿通されるように間隔を空けて上下に配置された2つの引込ローラと、前記分割竹を前記刃物から引き込むように、前記引込ローラを駆動する引込ローラ駆動部と、を備える。

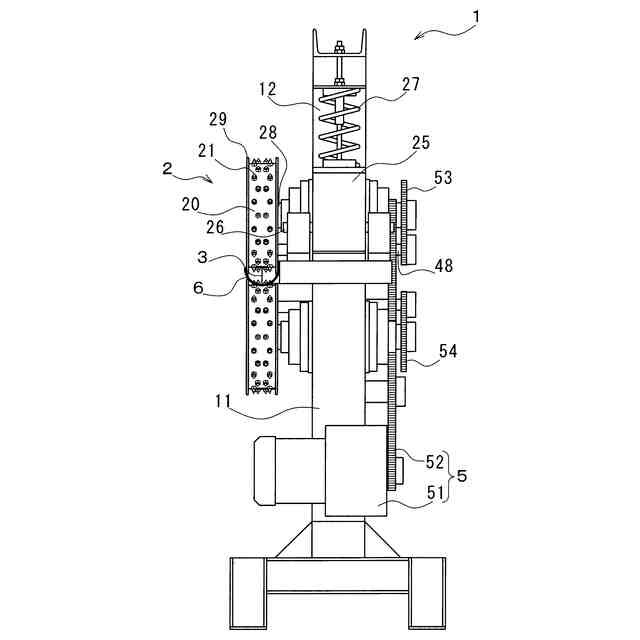

【選択図】図1
特許請求の範囲【請求項１】

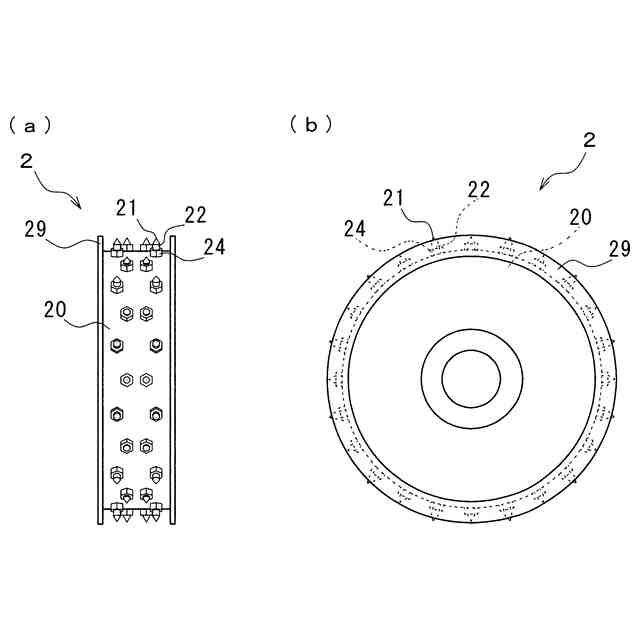

竹が挿通されるように間隔を空けて上下に配置された２つの送り出しローラと、

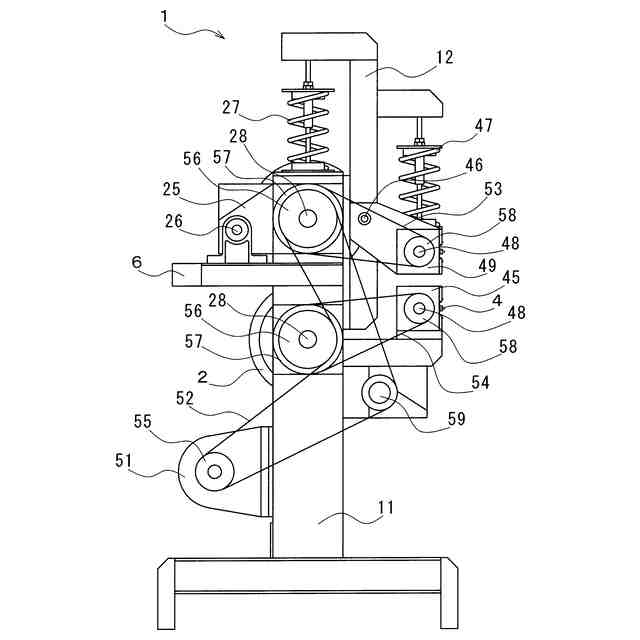

２つの前記送り出しローラの間に挿通された竹が送り出されるように、前記送り出しローラを駆動する送り出しローラ駆動部と、

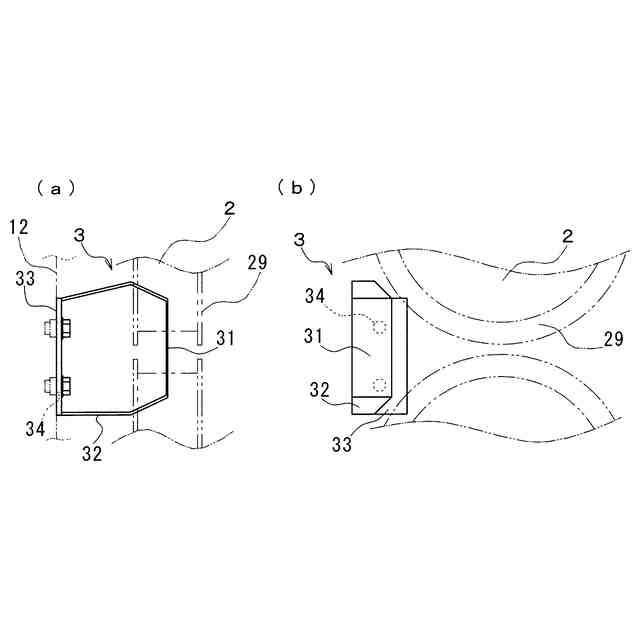

前記送り出しローラから送り出された前記竹を複数に分割する刃物と、

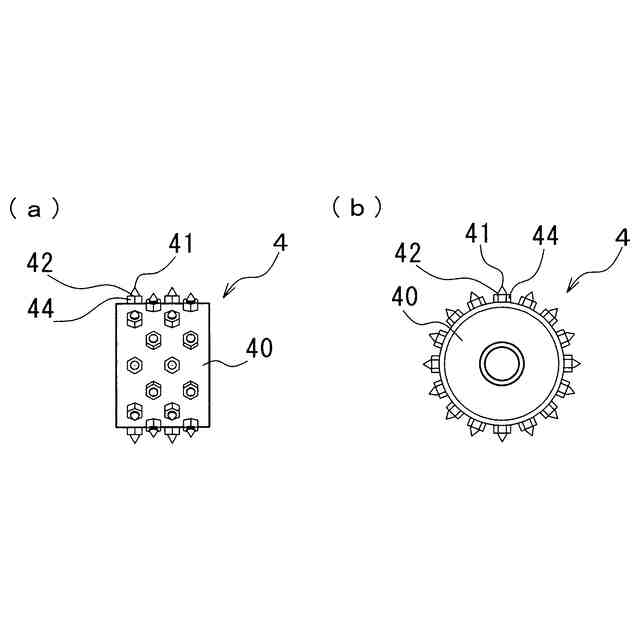

前記刃物で分割された分割竹が挿通されるように間隔を空けて上下に配置された２つの引込ローラと、
前記分割竹を前記刃物から引き込むように、前記引込ローラを駆動する引込ローラ駆動部と、を備える、
ことを特徴とする竹割機。
続きを表示（約 500 文字）【請求項２】
２つの前記送り出しローラの回転軸線を含む仮想的な面と、前記刃物との距離が１４０ｍｍ以上１７０ｍｍ以下であり、
前記刃物と、２つの前記引込ローラの回転軸線を含む仮想的な面との距離が１４０ｍｍ以上１７０ｍｍ以下である、ことを特徴とする請求項１に記載の竹割機。
【請求項３】
２つの前記送り出しローラの少なくとも一方が他方に接近するように弾性部材によって付勢されており、２つの前記送り出しローラの間に挿通される竹の直径に応じて２つの前記送り出しローラの間隔が調整される、ことを特徴とする請求項１または２に記載の竹割機。
【請求項４】
２つの前記引込ローラの少なくとも一方が他方に接近するように弾性部材によって付勢されており、２つの前記引込ローラの間に挿通される前記分割竹の量に応じて２つの前記引込ローラの間隔が調整される、ことを特徴とする請求項１または２に記載の竹割機。
【請求項５】
２つの前記送り出しローラの間に挿通する前記竹をスライド自在に支持する支持アームを備える、
ことを特徴とする請求項１または２に記載の竹割機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、竹を分割する竹割機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
伐採竹の利用方法として、竹を燃料化して熱利用することがこれまで行われている。竹を燃料化する方法の一つとして、竹を縦方向に切断して複数に分割し、その後、チッパー等でより細かく竹を裁断してチップにする方法が用いられている。竹を分割して減容すると、竹を乾燥し易くできる。竹を乾燥させると竹の燃焼熱量が増加することから、竹を分割することにより、竹を燃料として使用する際の効率を高めることができる。
【０００３】
人力で竹を分割するための道具として、複数の刃を放射状に設けた竹割具等が用いられている。大量の竹を分割するために、竹割機、竹割装置等が用いられている。例えば、特許文献１には、チェーンに突設した爪によって竹を押して、鉈刃に竹を押し付けて、２分割する竹の２分割装置が開示されている。また、特許文献２には、油圧または空圧シリンダを用いて竹を押して移動させ、刃物で竹を縦方向に分割する竹割機が開示されている。さらに、特許文献３には、竹を鉛直方向に投入し、下方に配置した分割刃に竹を上から押し下げて分割させる竹割装置が開示されている。竹割機等によって竹を分割した後、竹を裁断してチップにすることで、竹を燃料として使用できる。
【先行技術文献】
【特許文献】
【０００４】
特開昭５２－３８６９９号公報
特開２０００－１９８１０２号公報
特開２００４－２６２０９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
竹を燃料として使用するために、チッパー等でチップ化する前に、大量の竹を連続してスムーズに分割する装置が必要である。従来の竹割機、例えば、特許文献１～３に開示されているものは、何れも竹を刃に押し付けて分割する竹割機である。竹を刃に押し付ける手段だけを用いた従来の竹割機は、分割した竹が刃の近傍に残存したり、竹の後端部まで分割できない場合があった。このような状態になると、作業員が竹を刃から取り除く手間が生じ、連続してスムーズに大量の竹を分割することができない。また、細長い竹は、従来の竹割機で刃物に押し当てて割ろうとすると曲がりやすく、節の部分を分割することが難しかった。小径（８０ｍｍ以下）の竹の場合、従来の竹割機で押し割りすると曲損する場合があり、節近傍で割れずに折損することもあった。
【０００６】
本発明は、分割した分割竹を刃物の近傍に残存させることなく、竹をスムーズに移動させて、竹の後端まで確実に分割できる竹割機を提供することを目的とする。
【課題を解決するための手段】
【０００７】

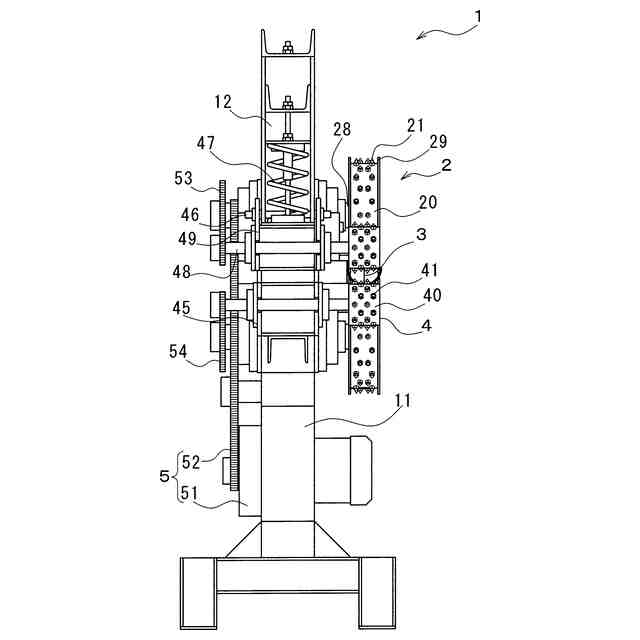

本発明の第１の態様に係る竹割機は、竹が挿通されるように間隔を空けて上下に配置された２つの送り出しローラと、２つの前記送り出しローラの間に挿通された竹が送り出されるように、前記送り出しローラを駆動する送り出しローラ駆動部と、前記送り出しローラから送り出された前記竹を複数に分割する刃物と、前記刃物で分割された分割竹が挿通されるように間隔を空けて上下に配置された２つの引込ローラと、前記分割竹を前記刃物から引き込むように、前記引込ローラを駆動する引込ローラ駆動部と、を備える。
【０００８】

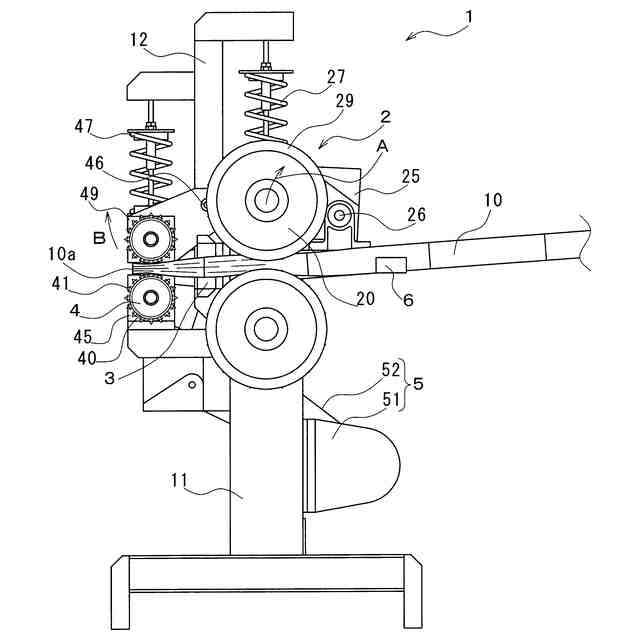

係る構成を備える竹割機によれば、送り出しローラおよび引込ローラを用いることによって、竹を刃物に押し付けるだけでなく、分割竹を引込ローラで引き込み、さらに、２つの送り出しローラによって竹を圧縮して亀裂を生じさせることによって、竹を後端まで確実に連続してスムーズに分割することができる。
【０００９】

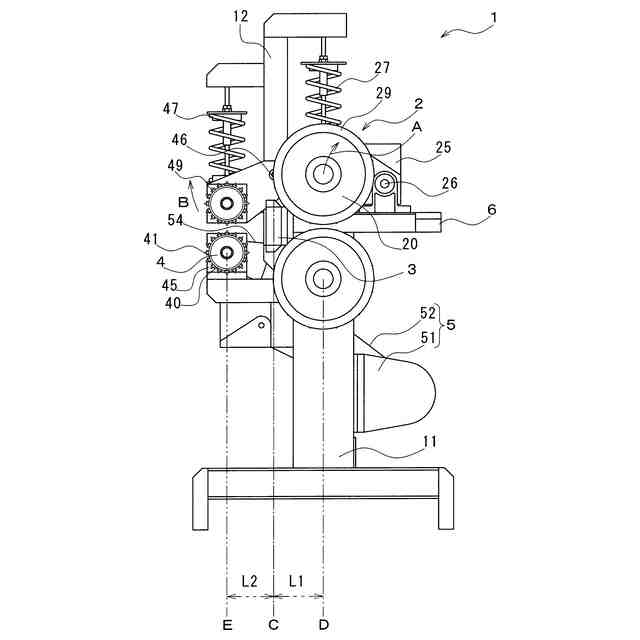

本発明の第２の態様に係る竹割機において、２つの前記送り出しローラの回転軸線を含む仮想的な面と、前記刃物との距離が１４０ｍｍ以上１７０ｍｍ以下であり、前記刃物と、２つの前記引込ローラの回転軸線を含む仮想的な面との距離が１４０ｍｍ以上１７０ｍｍ以下である。
【００１０】
係る構成を備える竹割機によれば、分割する竹の長さが一定の長さ以上であれば、分割竹を刃物から確実に取り除いて次の場所へと移動させることができる。
（【００１１】以降は省略されています）
