公開番号2025135725
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033654
出願日2024-03-06
発明の名称鋸
出願人個人,個人,個人
代理人個人
主分類B27B 33/10 20060101AFI20250911BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】間欠的にひっかかるような違和感がない鋸を提供する。

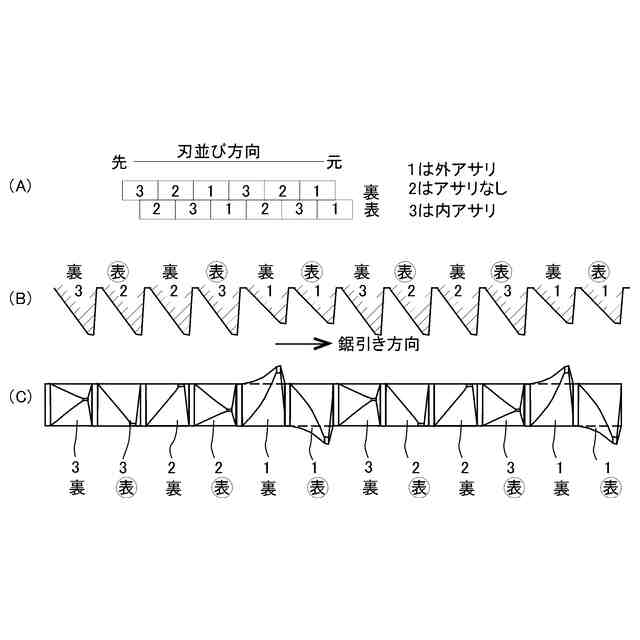

【解決手段】裏面に突出する外アサリを有する刃を「1裏」、表面に突出する外アサリを有する刃を「1表」、刃の頂部が裏面と一致しかつ刃の表面側が傾斜している中立刃を「2裏」、刃の頂部が表面と一致しかつ刃の裏面側が傾斜している中立刃を「2表」、刃の頂部が鋸身の厚み方向の中間よりも裏面寄りである内アサリを有する刃を「3裏」、および刃の頂部が鋸身の厚み方向の中間よりも表面寄りである内アサリを有する刃を「3表」と表示するものとして、裏側では3種類の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「1裏」、「2裏」、「3裏」であり、表側では3種類の刃の配列の基本繰り返し単位として、裏側の基本繰り返し単位に対し元側に1刃だけずれたかつ鋸身の元側から先側へ向かって「1表」、「3表」「2表」である。
【選択図】図3
特許請求の範囲【請求項１】
鋸身の表面より突出する外アサリを有する刃を「１表」、
鋸身の裏面より突出する外アサリを有する刃を「１裏」、
刃の頂部および刃の表面が鋸身の表面と一致しかつ刃の裏面側が刃の頂部に向かって傾斜している中立刃を「２表」、
刃の頂部および裏面が鋸身の裏面と一致しかつ刃の表面側が刃の頂部に向かって傾斜している中立刃を「２裏」、
刃の裏面と表面がともに刃の頂部に向かって傾斜しかつ刃の頂部が鋸身の厚み方向の中間よりも表面寄りである内アサリを有する刃を「３表」、および
刃の裏面と表面がともに刃の頂部に向かって傾斜しかつ刃の頂部が鋸身の厚み方向の中間よりも裏面寄りである内アサリを有する刃を「３裏」と表示するものとして、
表の刃と裏の刃が交互に配列された鋸であって、

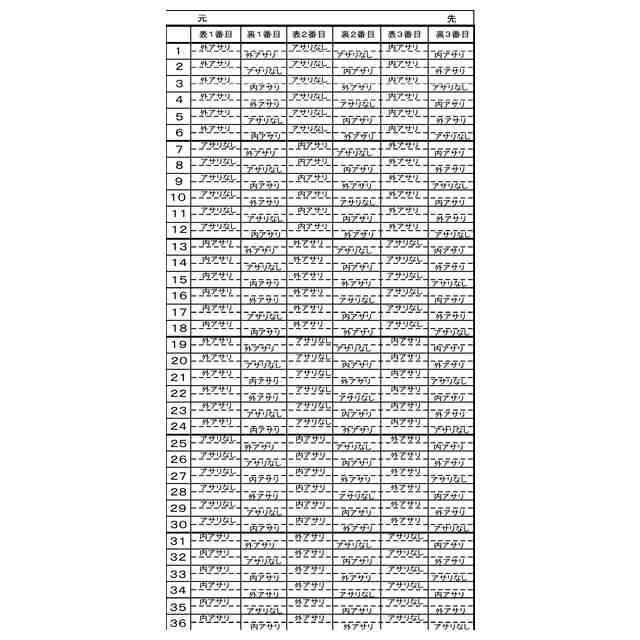

裏側では３種類の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１裏」、「２裏」、「３裏」であるか、「２裏」、「３裏」、「１裏」であるか、または「３裏」、「１裏」、「２裏」であるか、またさらに、「１裏」、「２裏」、「３裏」と「１裏」、「３裏」、「２裏」との組み合わせとした構成であり、
表側では３種類の刃の配列の基本繰り返し単位として、裏側の基本繰り返し単位に対し元側または先側に１刃だけずれたかつ鋸身の元側から先側へ向かって「１表」、「２表」、「３表」であるか、「２表」、「３表」、「１表」であるか、または「３表」、「１表」「２表」であるか、またさらに「１表」、「２表」、「３表」と「１表」、「３表」、「２表」との組み合わせとした構成である
ことを特徴とする鋸。
続きを表示（約 980 文字）【請求項２】

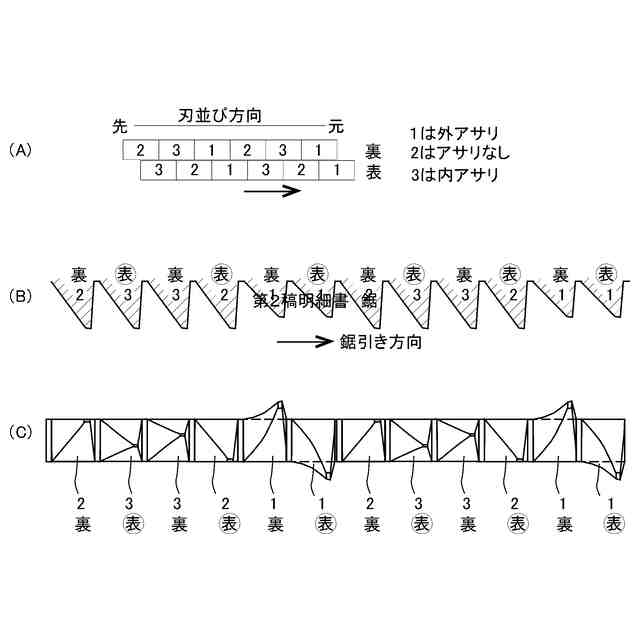

３種類の前記表の刃と３種類の前記裏の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１裏」、「１表」、「２裏」、「３表」、「３裏」、「２表」の基本繰り返し単位として配列を繰り返すか、または、「１表」、「１裏」、「２表」、「３裏」、「３表」、「２裏」の基本繰り返し単位として配列を繰り返す
ことを請求項１に記載の鋸。
【請求項３】

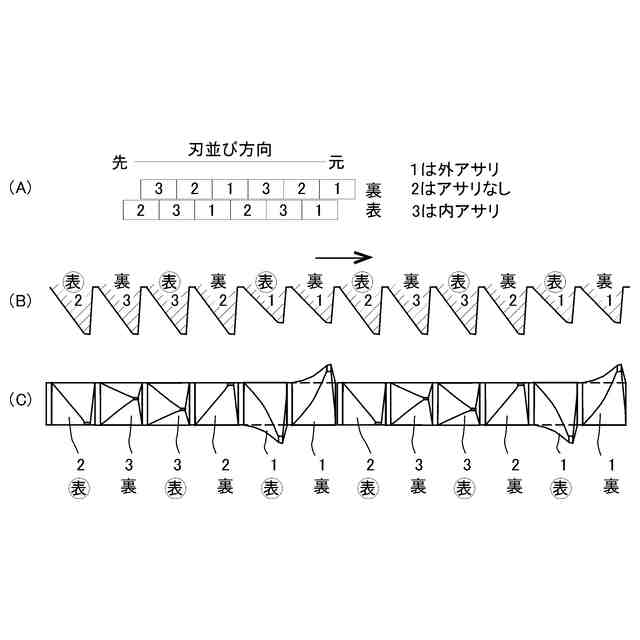

３種類の前記表の刃と３種類の前記裏の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１表」、「１裏」、「３表」、「２裏」、「２表」、「３裏」の基本繰り返し単位として配列を繰り返すか、または、「１裏」、「１表」、「３裏」、「２表」、「２裏」、「３表」の基本繰り返し単位として配列を繰り返す
ことを請求項１に記載の鋸。
【請求項４】
３種類の前記表の刃と３種類の前記裏の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１表」、「１裏」、「２表」、「２裏」、「３表」、「３裏」の基本繰り返し単位として配列を繰り返すか、または、「１裏」、「１表」、「２裏」、「２表」、「３裏」、「３表」の基本繰り返し単位として配列を繰り返す
ことを請求項１に記載の鋸。
【請求項５】
３種類の前記表の刃と３種類の前記裏の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１裏」、「１表」、「３裏」、「３表」、「２裏」、「２表」の基本繰り返し単位として配列を繰り返すか、または、「１表」、「１裏」、「３表」、「３裏」、「２表」、「２裏」の基本繰り返し単位として配列を繰り返す
ことを請求項１に記載の鋸。
【請求項６】
３種類の前記表の刃と３種類の前記裏の刃の配列の基本繰り返し単位として、鋸身の元側から先側へ向かって「１裏」、「１表」、「２裏」、「２表」、「３裏」、「３表」、「１裏」、「１表」、「３裏」、「３表」、「２裏」、「２表」の基本繰り返し単位として配列を繰り返すか、または、「１表」、「１裏」、「３表」、「２裏」、「２表」、「３裏」、「１表」、「１裏」、「２表」、「３裏」、「３表」、「２裏」の基本繰り返し単位として配列を繰り返す
ことを請求項１に記載の鋸。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋸の刃の配列に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
通常の鋸は、鋸刃を表裏交互に配列して構成されている。鋸刃配列の所々に、性質の異なる鋸刃や、切り屑を排出させるための掻き出し刃あるいは掻き出し用の空所を挿入することもある。
【０００３】
特許文献１の図２、図３には、外向きのアサリを付けた一対の外刃７と、内向きのアサリを付けた一対の内刃８と、外向きのアサリを付けた一対の外刃７と、アサリを付けない一対の中立刃９とが規則的に配列されている鋸が開示されている。
【０００４】
一対の外刃とは、鋸身の裏面より突出する外アサリを有する刃、並びに鋸身の表面より突出する外アサリを有する刃のことである。外アサリを有する刃は、木材に形成される切条の幅が鋸身の厚みより大きくなるようにして鋸挽きの鋸身の表裏の摩擦を少なくする機能を有する。
【０００５】
一対の内刃とは、刃の裏面と表面がともに刃の頂部に向かって傾斜しかつ刃の頂部が鋸身の厚み方向の中間よりも裏面寄りである内アサリを有する刃、並びに刃の裏面と表面がともに刃の頂部に向かって傾斜しかつ刃の頂部が鋸身の厚み方向の中間よりも表面寄りである内アサリを有する刃のことである。内刃は、木材に形成される切条の鋸身の厚みに対応する中央部寄り部分を切除する機能を有する。
【０００６】
中立刃とは、刃の裏面および刃の頂部が鋸身の裏面と一致しかつ刃の表面側が刃の頂部に向かって傾斜している刃、並びに刃の表面および刃の頂部が鋸身の表面と一致しかつ刃の裏面側が刃の頂部に向かって傾斜している刃のことである。中立刃は、木材に形成される切条の鋸身の厚みに対応する表面部と裏面部を切除する機能を有する。
【先行技術文献】
【特許文献】
【０００７】
特許第４６６００７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
手挽き鋸は、限られた人間の力でも効率的に切れて、かつ、切れ味・感触にも勝れたものが望まれている。特許文献１の図２、図３に示す鋸の刃の配列によれば、鋸の使用時において、被切断物（木材）を切っているときに、間欠的に引っ掛かるような違和感があった。
【０００９】
そこで、間欠的に引っ掛かる違和感について詳しく探求した。先ず、外向きのアサリを付けた一対の外刃を有する鋸と、アサリを付けない一対の中立刃を有する鋸と、内向きのアサリを付けた一対の内刃を有する鋸により、それぞれ鋸引きしたときの仕事量（截断量）について図１３を用いて考察した。
【００１０】
図１３（Ａ）は外アサリの刃のみを表裏に交互に有する鋸、および図１３（Ｂ）はアサリ無しの刃のみを表裏に交互に有する鋸、および図１３（Ｃ）は内アサリのみの刃を表裏に交互に有する鋸に関する鋸刃断面形状と鋸引きの繰り返しによる断面掘り下げ状況と一回の鋸引きの仕事量を示す。
（【００１１】以降は省略されています）
