公開番号2024172519
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023090294
出願日2023-05-31
発明の名称リフィル
出願人マックス株式会社
代理人個人,個人,個人,個人
主分類B27F 7/38 20060101AFI20241205BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】ブロッキングを抑制可能なリフィルを提供すること。
【解決手段】本開示に係るリフィルは、底壁と、第1側壁と、第2側壁と、排出口が形成された前壁とを備える。第1側壁は、積層方向の一部において、針の連結方向に延在し、かつ、軸方向に傾斜する第1傾斜壁を含み、第2側壁は、積層方向の一部において、針の連結方向に延在し、かつ、軸方向に傾斜する第2傾斜壁を含み、第1傾斜壁及び第2傾斜壁は、同じ方向に傾斜し、かつ、少なくとも一部が積層方向において底壁の底面から同じ高さに形成されている。
【選択図】図3A
特許請求の範囲【請求項１】

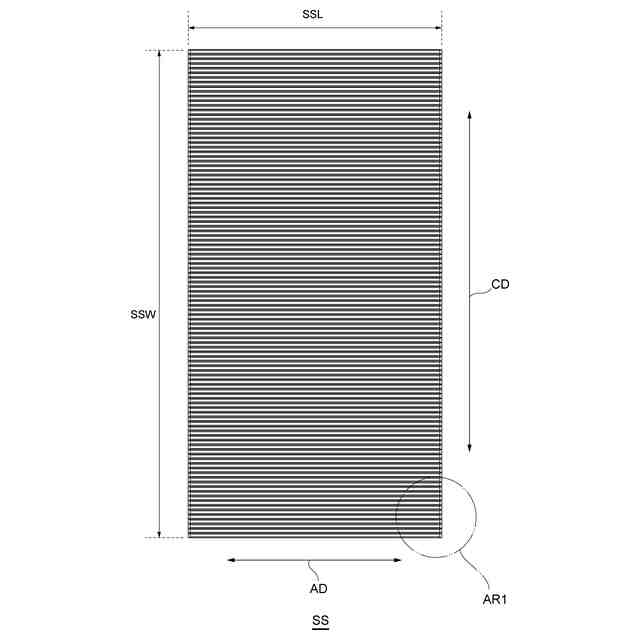

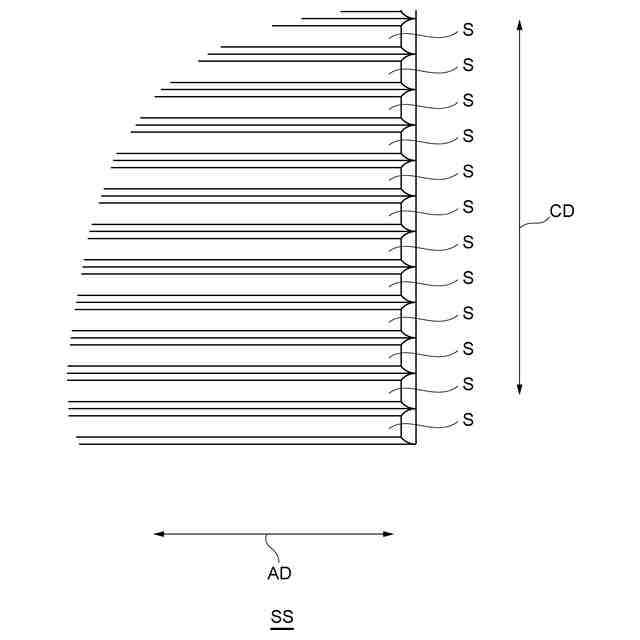

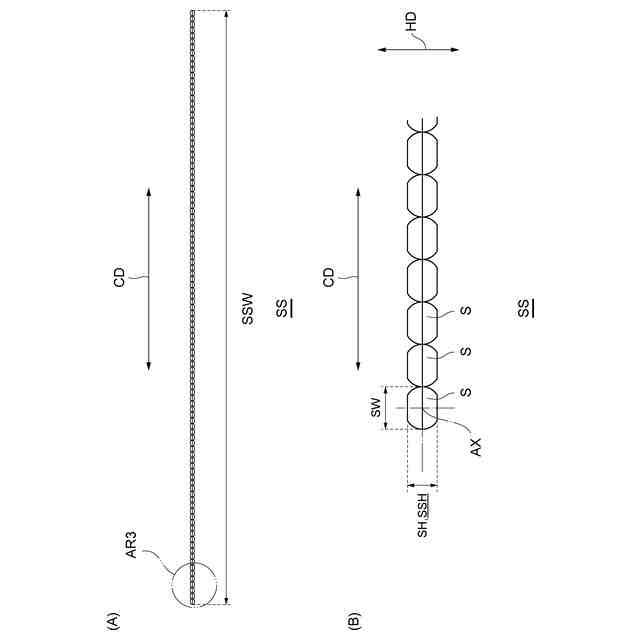

軸方向に延伸する複数の針を前記軸方向と直交する方向に連結してなる針シートと、

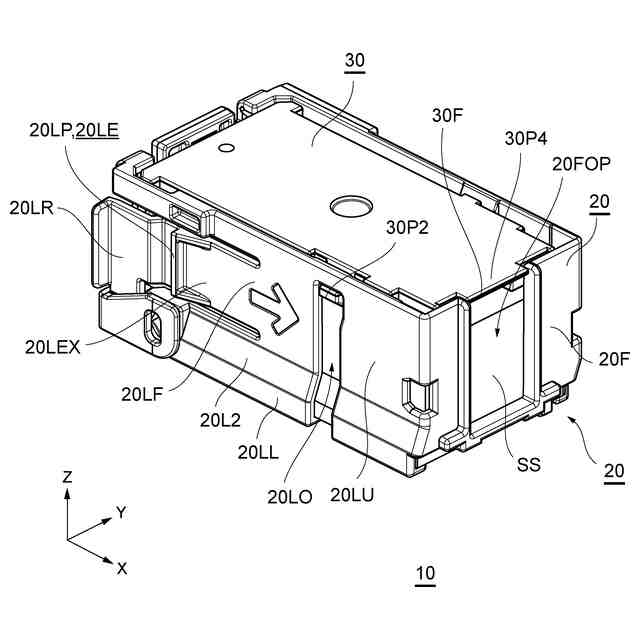

複数枚の前記針シートが積層されて載置される底壁と、
積層された前記針シートの前記軸方向の一方の端部と対向して、前記底壁から前記積層方向に立設する第１側壁と、
積層された前記針シートの前記軸方向の他方の端部と対向して、前記底壁から前記積層方向に立設する第２側壁と、
前記針の連結方向における前記第１側壁の端部と、前記針の連結方向における前記第２側壁の端部とを連結し、前記針シートを前記針の連結方向に排出するための排出口が形成された前壁と
を備え、
前記第１側壁は、前記積層方向の一部において、前記針の連結方向に延在し、かつ、前記軸方向に傾斜する第１傾斜壁を含み、
前記第２側壁は、前記積層方向の一部において、前記針の連結方向に延在し、かつ、前記軸方向に傾斜する第２傾斜壁を含み、
前記第１傾斜壁及び前記第２傾斜壁は、同じ方向に傾斜し、かつ、少なくとも一部が前記積層方向において前記底壁の底面から同じ高さに形成されている
リフィル。
続きを表示（約 1,700 文字）【請求項２】
前記積層方向において前記底壁に向かう方向を下方、その反対方向を上方としたとき、
前記第１傾斜壁は、前記下方に向けて前記第２側壁に接近する方向に傾斜し、
前記第１傾斜壁上端の前記積層方向における前記底壁の底面からの高さは、前記第２傾斜壁上端の前記積層方向における前記底壁の底面からの高さより小さく、かつ、前記第１傾斜壁下端の前記積層方向における前記底壁の底面からの高さは、前記第２傾斜壁下端の前記積層方向における前記底壁の底面からの高さより小さい
請求項１に記載のリフィル。
【請求項３】
前記第１側壁は、前記底壁から前記積層方向に立設して形成された第１下部側壁と、前記第１下部側壁の前記上方に位置し前記第１下部側壁と連続して形成された前記第１傾斜壁と、前記第１傾斜壁の前記上方に位置し前記第１傾斜壁と連続して前記積層方向に延伸して形成された第１上部側壁とを含む
請求項２に記載のリフィル。
【請求項４】
前記第１傾斜壁上端の前記積層方向における前記底壁の底面からの高さと、前記第２傾斜壁上端の前記積層方向における前記底壁の底面からの高さとの差は、一枚の前記針シートの厚さ以上であり、かつ、前記第１傾斜壁下端の前記積層方向における前記底壁の底面からの高さと、前記第２傾斜壁下端の前記積層方向における前記底壁の底面からの高さとの差は、一枚の前記針シートの厚さ以上である
請求項３に記載のリフィル。
【請求項５】
前記第１下部側壁の前記積層方向における前記底壁の底面からの高さは、一枚の前記針シートの厚さの半分以上である
請求項４に記載のリフィル。
【請求項６】
前記第１傾斜壁は、前記第１下部側壁に対して１０度以上３０度以下の角度で傾斜する
請求項５に記載のリフィル。
【請求項７】
前記第１傾斜壁は、前記積層方向において前記排出口よりも前記上方に位置する
請求項６に記載のリフィル。
【請求項８】
底壁と、
前記底壁から第１方向に立設する第１側壁と、
前記第１側壁と対向して前記底壁から前記第１方向に立設する第２側壁と、
前記第１方向と直交する第２方向における前記第１側壁の端部と、前記第２方向における前記第２側壁の端部とを連結し、前記第１方向と反対方向である第３方向において前記底壁と隣接する位置に前記底壁上に載置される針シートを前記第２方向に排出するための排出口が形成された前壁と
を備え、
前記第１側壁は、前記第１方向の一部において、前記第２方向に延在し、かつ、前記第１方向及び前記第２方向に直交する第４方向に傾斜する第１傾斜壁を含み、
前記第２側壁は、前記第１方向の一部において、前記第２方向に延在し、かつ、前記第４方向に傾斜する第２傾斜壁を含み、
前記第１傾斜壁及び前記第２傾斜壁は、同じ方向に傾斜し、かつ、少なくとも一部が前記積層方向において前記底壁の底面から同じ高さに形成されている
リフィル。
【請求項９】
前記第１側壁は、前記第３方向に向けて前記第２側壁に接近する方向に傾斜し、
前記第１傾斜壁上端の前記第１方向における前記底壁の底面からの高さは、前記第２傾斜壁上端の前記第１方向における前記底壁の底面からの高さより小さく、かつ、前記第１傾斜壁下端の前記第１方向における前記底壁の底面からの高さは、前記第２傾斜壁下端の前記第１方向における前記底壁の底面からの高さより小さい
請求項８に記載のリフィル。
【請求項１０】
前記第１側壁は、前記底壁から前記第１方向に立設して形成された第１下部側壁と、前記第１下部側壁に対して前記第１方向に進行した位置に前記第１下部側壁と連続して形成された前記第１傾斜壁と、前記第１傾斜壁に対して前記第１方向に進行した位置に前記第１傾斜壁と連続して前記第１方向に延伸して形成された第１上部側壁とを含む
請求項９に記載のリフィル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、針シートを収容するリフィルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、ステープル処理（用紙綴じ処理）を自動で行う電動ステープラが広く利用されている。電動ステープラとしては、例えば、複写機やプリンタ等の画像形成装置の下流工程に設置される後処理装置（フィニッシャ）に内蔵されるものや、卓上型（単体）のものが知られている。
【０００３】
一般的な電動ステープラは、カートリッジが装着される本体とを備えている。カートリッジには、略真直に延伸する複数の針を延伸方向（軸方向）とは直交する方向に並列に連結してなる針シートを積層して収容するリフィルが交換可能に装填（装着）される（例えば、特許文献１～５）。
【０００４】
電動ステープラは、ステープル処理の開始に伴い、リフィルに収容された針シートを送出し部に順次送り出し、送出し部に送られた針シートの先端に位置する針をフォーミングプレートで例えばＵ字状に成形する。その後、成形された針をドライバによって用紙に打ち込み、用紙を貫通した針をクリンチして（折り曲げて）ステープル処理を行う。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－８９３２２号公報
特開２００４－２３７４４６号公報
国際公開ＷＯ２００４／０６９４８７号明細書
特開２０１３－８６２８４号公報
実願平０３－３３４０９号（実開平０４－１２２４７４号）のマイクロフィルム
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、このようなリフィルにおいて上下の針シート同士が貼りついてしまうブロッキングが発生することがある。ブロッキングが発生すると、針シートをうまく送り出すことができなくなってしまう場合がある。
【０００７】
そこで本開示は、針シート同士の貼りつき（ブロッキング）を抑制可能なリフィルを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本出願は、針シートのリフィルを開示する。針シートは、軸方向に延伸する複数の針を前記軸方向と直交する方向に連結して構成される。リフィルは、複数枚の前記針シートが積層されて載置される底壁と、積層された前記針シートの前記軸方向の一方の端部と対向して、前記底壁から前記積層方向に立設する第１側壁と、積層された前記針シートの前記軸方向の他方の端部と対向して、前記底壁から前記積層方向に立設する第２側壁と、前記針の連結方向における前記第１側壁の端部と、前記針の連結方向における前記第２側壁の端部とを連結し、前記針シートを前記針の連結方向に排出するための排出口が形成された前壁とを備える。加えて前記第１側壁は、前記積層方向の一部において、前記針の連結方向に延伸し、かつ、前記軸方向に傾斜する第１傾斜壁を含む。
【０００９】
また、前記第２側壁は、前記積層方向の一部において、前記針の連結方向に延伸し、かつ、前記軸方向に傾斜する第２傾斜壁を含んでよい。
【００１０】
また、前記第１傾斜壁及び前記第２傾斜壁は、同じ方向に傾斜し、かつ、少なくとも一部が前記積層方向において前記底壁の底面から同じ高さに形成されてよい。
（【００１１】以降は省略されています）
