公開番号2025100936
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025073527,2020218671
出願日2025-04-25,2020-12-28
発明の名称チューブ
出願人マックス株式会社
代理人個人,個人,個人,個人
主分類F16L 11/12 20060101AFI20250626BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】保持力を有するとともに、つぶれやすいチューブを提供すること。

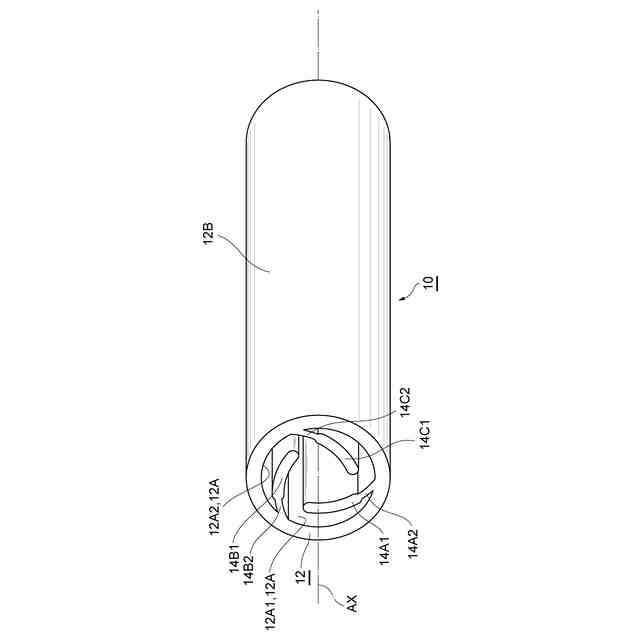

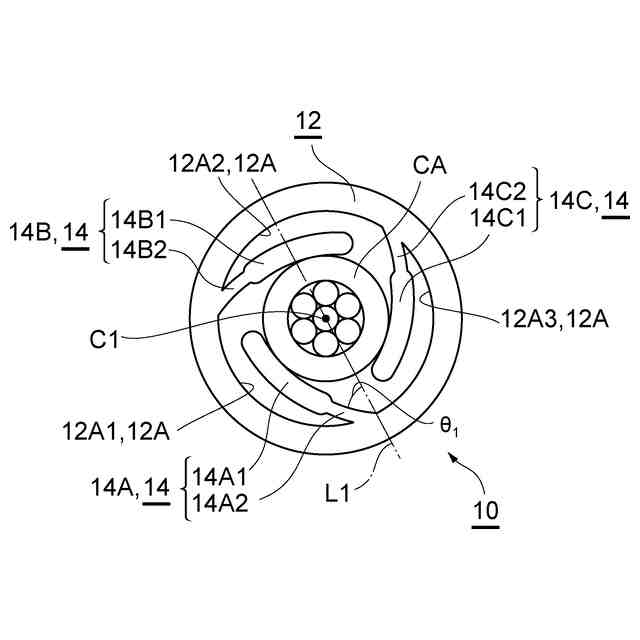

【解決手段】本開示に係るチューブ10は、挿入物を挿入可能である。そして、チューブ
10の内壁面12Aから突出し、内壁面12Aに対して傾斜する第1の突出部14Aと、
チューブ10の内壁面12Aから突出し、内壁面12Aに対して傾斜する第2の突出部1
4Bと、チューブ10の内壁面12Aから突出し、内壁面12Aに対して傾斜する第3の
突出部14Cと、を備える。
【選択図】図2A
特許請求の範囲【請求項１】

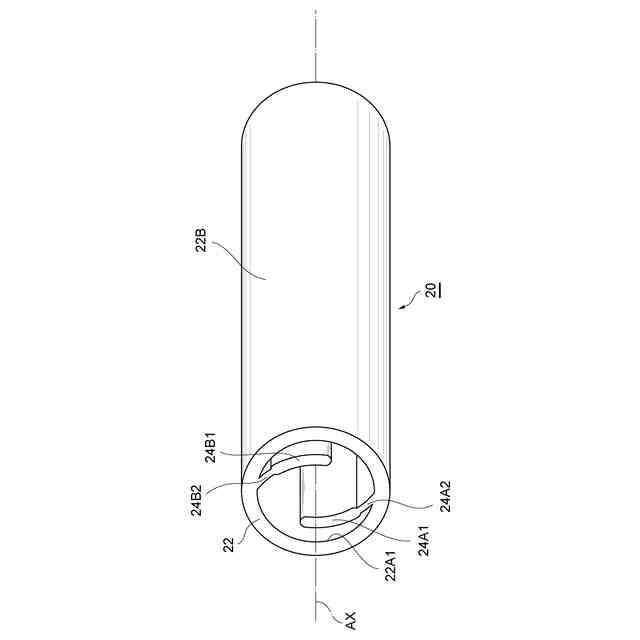

挿入物を挿入可能なチューブであって、
前記チューブの内壁面から突出し、前記内壁面に対して傾斜する複数の突出部が設けら
れる、
チューブ。
続きを表示（約 1,100 文字）【請求項２】
複数の前記突出部が互いに非平行に設けられる、
請求項１に記載のチューブ。
【請求項３】
前記複数の突出部は、
前記チューブの周方向に沿って同一方向に傾斜する
請求項1又は２に記載のチューブ。
【請求項４】
前記複数の突出部は、
基端部から先端部にかけて前記内壁面から漸次離間していく円弧状に設けられる、
請求項１又は２に記載のチューブ。
【請求項５】

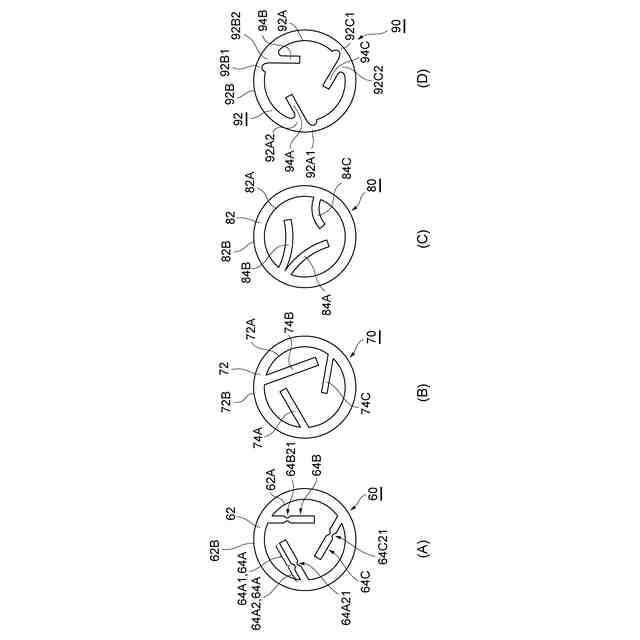

第１の前記突出部は、
前記内壁面のうち、前記第１の突出部と第２の前記突出部とを接続する前記内壁面の第
１部分に向かって傾斜し、
前記第２の突出部は、
前記内壁面のうち、前記第２の突出部と第３の前記突出部とを接続する前記内壁面の第
２部分に向かって傾斜し、
前記第３の突出部は、
前記内壁面のうち、前記第３の突出部と前記第１の突出部とを接続する前記内壁面の第
３部分に向かって傾斜する、
請求項１乃至４の何れか一項に記載のチューブ。
【請求項６】

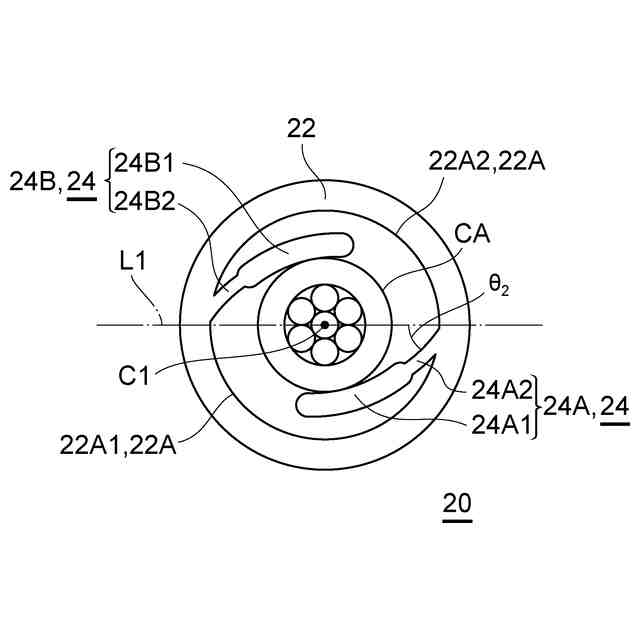

前記チューブの延伸方向に垂直な断面において、
複数の前記突出部は、
少なくとも第１厚さを有する先端部と、
前記先端部と前記内壁面とを接続し、前記第１厚さより小さい厚さを有する薄肉部を含
む基端部と、
をそれぞれ備える、
請求項１乃至５の何れか一項に記載のチューブ。
【請求項７】
前記チューブの延伸方向に垂直な断面において、
複数の前記突出部は、前記チューブの中心を基準とする回転対称に設けられる、
請求項１乃至６の何れか一項に記載のチューブ。
【請求項８】
前記チューブの延伸方向に垂直な断面において、
複数の前記突出部は、
前記内壁面の内径の３５％以上６５％以下の長さをそれぞれ有する、
請求項１乃至７の何れか一項に記載のチューブ。
【請求項９】
前記チューブの延伸方向に垂直な断面において、
複数の前記突出部は、
前記突出部の長さの８％以上３０％以下の厚みをそれぞれ有する、
請求項１乃至８の何れか一項に記載のチューブ。
【請求項１０】

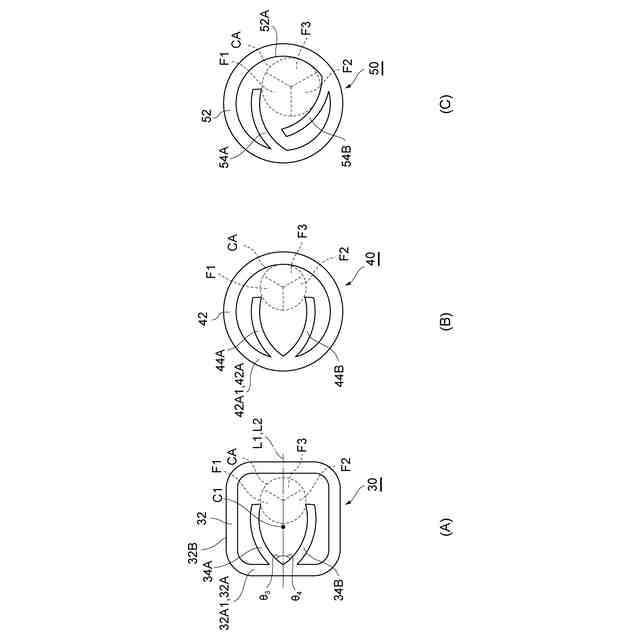

前記チューブの延伸方向に垂直な断面において、
複数の前記突出部に外接する仮想内接円は、
前記内壁面の内径の２５％以上５０％以下の直径を有する、
請求項１乃至９の何れか一項に記載のチューブ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、チューブに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来より、光ファイバーケーブルや電線ケーブル等のケーブルを識別する目的で、外周
面に文字、図形、記号又は色彩等を印刷したチューブを準備し、このチューブにケーブル
を挿入してチューブをケーブルに取り付けることによってケーブルの識別を可能にし、誤
配線等を防止することが行われている。
【０００３】
しかしながら、チューブの内径に対してケーブルの外径が大きすぎるとケーブルをチュ
ーブに挿入しにくくなる一方で、ケーブルの外径が小さすぎるとケーブルにチューブが十
分に固定されないため、チューブが回転したり、ずり落ちてしまう問題が生じる。
【０００４】
特許文献１には、このような問題を解決するために、押圧されたときに撓んでケーブル
に接触するような接触片を内壁面から突出するように設けたチューブが開示されている。
【０００５】
特許文献２には、ケーブルの外径がばらつきを有する場合であっても確実に固定するこ
とを可能とするために、内壁面から中心に向かって突出する複数のリブを設けたチューブ
が開示されている。
【０００６】
特許文献３には、互いに平行な複数のリブを内壁面から突出するように設けたチューブ
が開示されている。
【先行技術文献】
【特許文献】
【０００７】
実願昭６０－１９２２８７号のマイクロフィルム
特開平８－１４８０３９号公報
特開２０１５－９６００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、内壁面から突出する接触片やリブのような突出部を一つだけ設けた場合
、チューブがケーブルに十分な力で保持されないために、チューブが容易に回転したり、
ずり落ちたりしてしまう問題を解決することができなかった。
【０００９】
一方で、内壁面に複数の突出部を設けた従来のチューブの場合、突出部を一つだけ設け
た場合に比べてケーブルに対する保持力は向上するものの、チューブの外周面に文字等を
印刷する際に、文字等の擦れ、ずれ、白いスジが入るなどの印字抜けが生じることがあっ
た。すなわち、チューブの外周面に文字等を印刷する場合、チューブをプラテンローラと
サーマルヘッドで挟持して押しつぶすが、チューブの内壁面に複数の突出部があるため、
押しつぶす方向によってはチューブが平らにつぶれず（でこぼこになり）、サーマルヘッ
ドが接触し難い部分ができてしまい、うまく印字できないことがあった。
【００１０】
そこで本発明は、保持力を有するとともに、つぶれやすいチューブを提供することを目
的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
