公開番号2025021368
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2023133165
出願日2023-07-31
発明の名称固着具と固着具の固定方法
出願人個人
代理人
主分類F16B 37/06 20060101AFI20250205BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】合成樹脂として熱可塑性樹脂だけでなく熱硬化性樹脂でできた成形品部材に設けられた孔やカーボン(炭素基材)に設けられた孔に固定できる固着具と固着具の固定方法を提供する。
【解決手段】本発明の固着具1は、短い円柱状の本体2に端面aを有する外側周面上に設けられてローレット(凹凸条)を有する頭部3、小径部4、外側周面上に設けられ方形網目のローレット(凹凸条)を有する栓体部5、および後端部6を有して設けられている。頭部3は、熱硬化性樹脂でできた成形品部材の孔径と同じ外径で加工されている。また、栓体部5は、小径部4に接する側を最大外径とした円錐台形状となっていて後端部6に向かって外径を小さくしている。この円錐台形状は勾配の角度が4度となっている。さらに、栓体部5には溝7が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
素材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具であって、
円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、
この栓体部の外側周面上に設けられた溝と、
を具備したことを特徴とする固着具。
続きを表示（約 1,800 文字）【請求項２】
合成樹脂の成形品部材に設けられた孔、または炭素基材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具であって、
円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、
この栓体部の外側周面上に設けられた溝と、
を具備したことを特徴とする固着具。
【請求項３】
合成樹脂の成形品部材に設けられた孔、または炭素基材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具であって、
円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に設けられ、当該頭部の外径より小さい外径の小径部と、
この小径部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記小径部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、
この栓体部の外側周面上に設けられた溝と、
を具備したことを特徴とする固着具。
【請求項４】
合成樹脂の成形品部材に設けられた孔、または炭素基材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具の固定方法であって、
上記固着具は、円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、この栓体部の外側周面上に設けられた溝とを有し、
この栓体部の外径が小さくなった後端部に嵌め込まれる嵌め込み部と、熱可塑性樹脂または熱可塑性接着剤が接着された封じ部とからなる金具が上記孔の底に前記封じ部を底側にして置かれ、上記固着具の外径が小さくなった後端部が前記嵌め込み部に嵌め込まれるように上記孔に置かれ、上記固着具の頭部が加熱・加圧されて上記孔に固定されることを特徴とする固着具の固定方法。
【請求項５】
合成樹脂の成形品部材に設けられた孔、または炭素基材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具の固定方法であって、
上記固着具は、円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に設けられ、当該頭部の外径より小さい外径の小径部と、この小径部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記小径部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、この栓体部の外側周面上に設けられた溝とを有し、
この栓体部の外径が小さくなった後端部に嵌め込まれる嵌め込み部と、熱可塑性樹脂または熱可塑性接着剤が接着された封じ部とからなる金具が上記孔の底に前記封じ部を底側にして置かれ、上記固着具の外径が小さくなった後端部が前記嵌め込み部に嵌め込まれるように上記孔に置かれ、上記固着具の頭部が加熱・加圧されて上記孔に固定されることを特徴とする固着具の固定方法。
【請求項６】
上記素材は、熱可塑性樹脂、熱硬化性樹脂、炭素基材、ポリカーボネート、木材、ガラスのいずれか１つであることを特徴とする請求項１に記載の固着具。
【請求項７】
上記栓体部の外径が小さくなった後端部に、熱可塑性樹脂または熱可塑性接着剤が接着されていることを特徴とする請求項１又は請求項２又は請求項３に記載の固着具。
【請求項８】
上記頭部の外径は、上記孔の孔径より所定値小さい外径であることを特徴とする請求項１又は請求項２又は請求項３又は請求項４又は請求項５に記載の固着具。
【請求項９】
上記栓体部の勾配は、０．１度から１０度であることを特徴とする請求項１又は請求項２又は請求項３又は請求項４又は請求項５に記載の固着具。
【請求項１０】
上記栓体部の最大外径は、上記孔の孔径より所定値小さい外径であることを特徴とする請求項１又は請求項２又は請求項３又は請求項４又は請求項５に記載の固着具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、多様化した合成樹脂の成形品部材やカーボン（炭素基材）に嵌め込み固定して使用するのに適した固着具と固着具の固定方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、合成樹脂の成形品からなる部材にねじ孔を形成してボルトなどをねじ込み固定すると、引張り、ねじり、振動その他の外力を受けたとき、あるいはボルトなどを反覆して着脱したときにねじ孔が変形し、または破壊して使用できなくなる。
そこで、合成樹脂等の成形品部材に設けられた孔に対して、嵌め込み固定してボルトなどを安定よく固定しておくことができると共に反覆着脱に耐えるようにしたナット状の金属製固着具（インサート）が実用化されている。さらに、このような固着具が成形品部材の孔に喰い込んで充分な強度で固定されるように固着具の外側周面にローレット状その他の凹凸を設ける方法が提案されている（例えば特許文献１、２）。
【０００３】
このような固着具を成形品部材に嵌め込む際は、成形品部材に設けられたボス孔に固着具を加熱（２００℃前後）しながら加圧して嵌め込んでいる。このような合成樹脂の成形品部材は熱可塑性樹脂であるからできることである。素材の合成樹脂が熱可塑性樹脂でなく熱硬化性樹脂の成形品部材やカーボン（炭素基材）などは加熱（２００℃前後）しても溶けないのであるからこのような構成で固着具を嵌め込み固定するのは無理なことである。
【０００４】
しかしながら、近年、多様化した合成樹脂の成形品部材やカーボン（炭素基材）への応用が切望され、熱可塑性樹脂だけでなく熱硬化性樹脂の成形品部材やカーボン（炭素基材）にも用いられる固着具を開発するという課題があった。
【先行技術文献】
【特許文献】
【０００５】
特開昭５０－８５７５６号公報
特開昭５８－１２４８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記したように、多様化した合成樹脂の成形品部材やカーボン（炭素基材）への応用が切望され、熱可塑性樹脂だけでなく熱硬化性樹脂の成形品部材やカーボン（炭素基材）にも用いることのできる固着具を開発するという課題があった。この発明の目的は、合成樹脂として熱可塑性樹脂だけでなく熱硬化性樹脂でできた成形品部材に設けられた孔やカーボン（炭素基材）に設けられた孔に固定できる固着具と固着具の固定方法を提供することである。
【課題を解決するための手段】
【０００７】
そこで、本発明は、素材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具であって、円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、この栓体部の外側周面上に設けられた溝とを具備したものである。
また、本発明は、合成樹脂の成形品部材に設けられた孔、または炭素基材に設けられた孔に加熱・加圧されて固定されるナット状の金属製の固着具の固定方法であって、上記固着具は、円柱状の本体の外側周面上に多数の凹凸条を有し、上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部に接する側を最大外径として円錐台形状に所定の勾配で外径が小さくなる栓体部と、この栓体部の外側周面上に設けられた溝とを有し、この栓体部の外径が小さくなった後端部に嵌め込まれる嵌め込み部と、熱可塑性樹脂または熱可塑性接着剤が接着された封じ部とからなる金具が上記孔の底に前記封じ部を底側にして置かれ、上記固着具の外径が小さくなった後端部が前記嵌め込み部に嵌め込まれるように上記孔に置かれ、上記固着具の頭部が加熱・加圧されて上記孔に固定されるようにしたものである。
【発明の効果】
【０００８】
本発明は、合成樹脂として熱可塑性樹脂だけでなく熱硬化性樹脂でできた成形品部材に設けられた孔やカーボン（炭素基材）に設けられた孔に固定できる固着具と固着具の固定方法を提供することが可能となる。
【図面の簡単な説明】
【０００９】

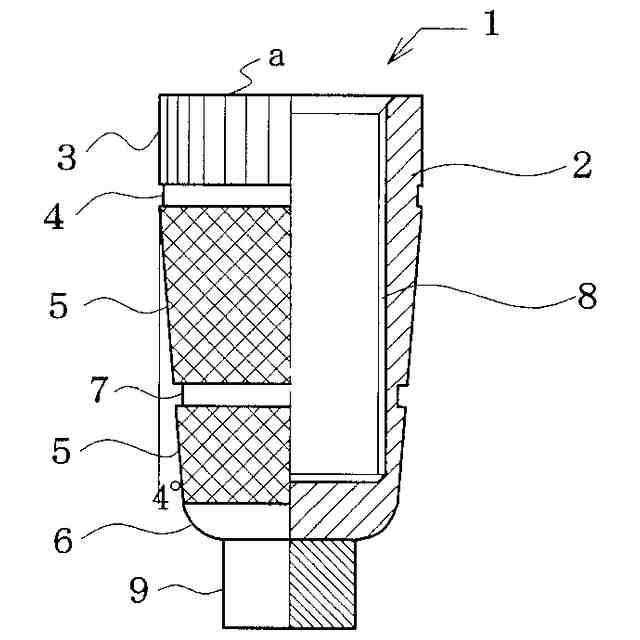

本発明の実施の形態に係る第１実施例が適用可能な固着具の一例を示す片側断面図。
第１実施例が適用可能な成形品部材の形状を示す断面図。
固着具が成形品部材の孔に仮置きされた状態を示す図。

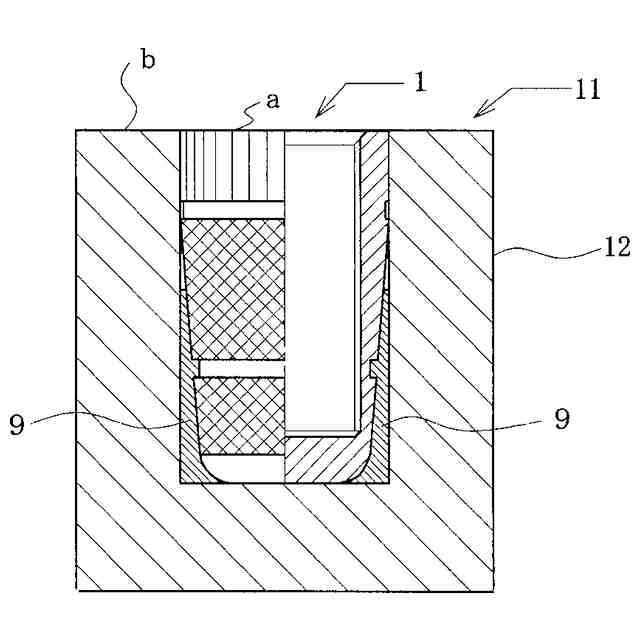

固着具が成形品部材の孔に固定された状態を示す図。

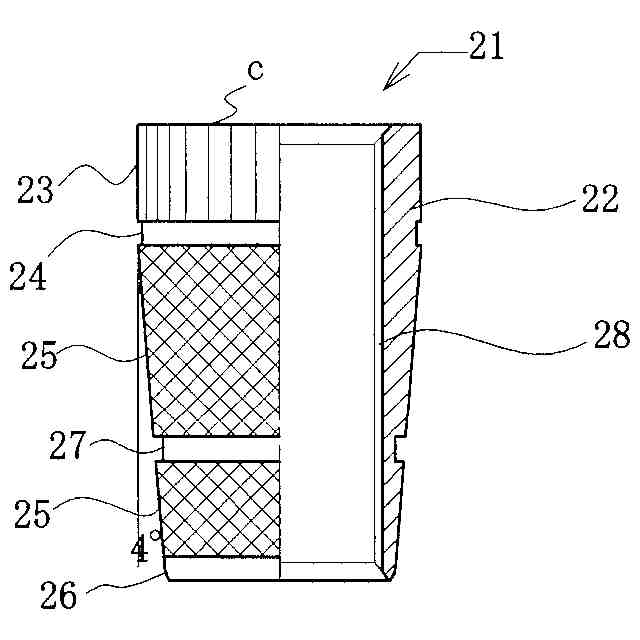

第２実施例が適用可能な固着具の一例を示す片側断面図。

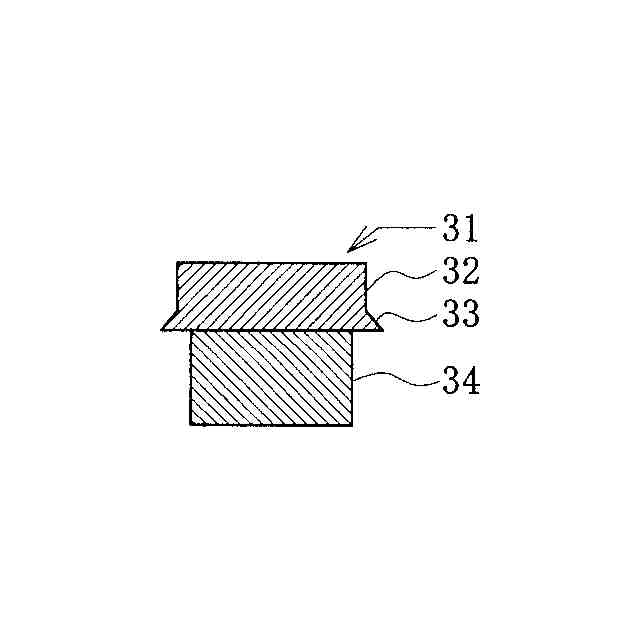

第２実施例に用いられる金具の断面図。

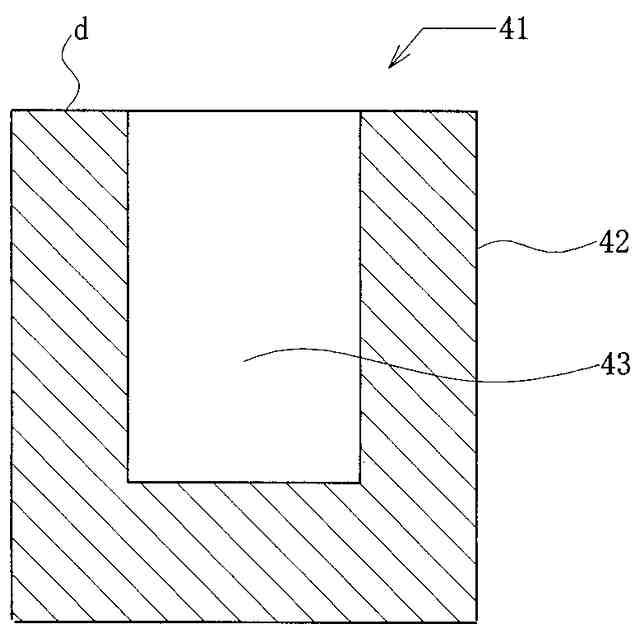

第２実施例が適用可能な成形品部材の形状を示す断面図。

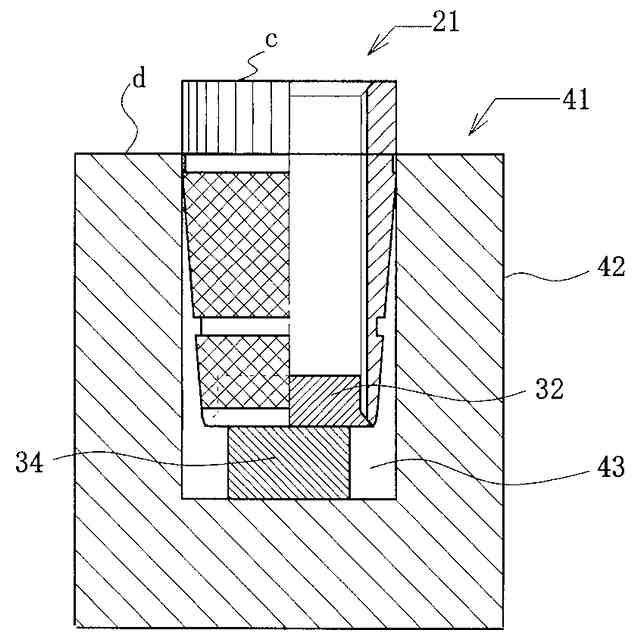

第２実施例の固着具が成形品部材の孔に仮置きされた状態を示す図。

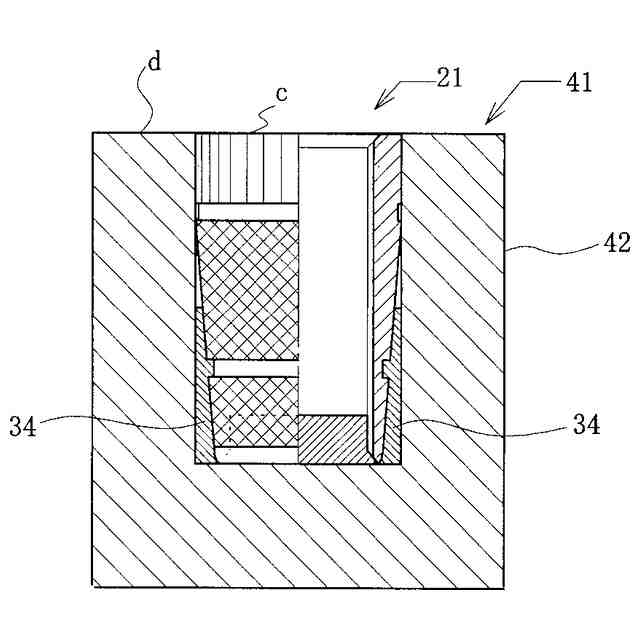

第２実施例の固着具が成形品部材の孔に固定された状態を示す図。
第３実施例が適用可能なカーボン（炭素基材）の形状を示す断面図。
第４実施例が適用可能なカーボン（炭素基材）の形状を示す断面図。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、この発明の実施の形態について詳細に説明する。
図１は、この発明の第１実施例に係るインサートと呼ばれる固着具１を示す片側断面図である。すなわち、この固着具１は、短い円柱状の本体２に端面ａを有する外側周面上に設けられてローレット（凹凸条）を有する頭部３、小径部４、外側周面上に設けられ方形網目のローレット（凹凸条）を有する栓体部５、および後端部６を有して設けられている。
頭部３は、後述する熱硬化性樹脂でできた成形品部材の孔径と同じ外径で加工されている。この頭部は固着具の大きさに応じて成形品部材の孔径より所定値小さくしても良い。
また、栓体部５は、小径部４に接する側を最大外径とした円錐台形状となっていて後端部６に向かって外径を小さくしている。そのため本実施例では勾配の角度が４度となっている。この勾配の角度は固着具の大きさや材質に応じて０．１度～１０度の範囲で加工される。
（【００１１】以降は省略されています）
