公開番号2025051140
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023160089
出願日2023-09-25
発明の名称ビス打ち装置
出願人清水建設株式会社
代理人個人,個人,個人
主分類B27F 7/02 20060101AFI20250328BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】作業者の負担を軽減することができるビス打ち装置を提供する。

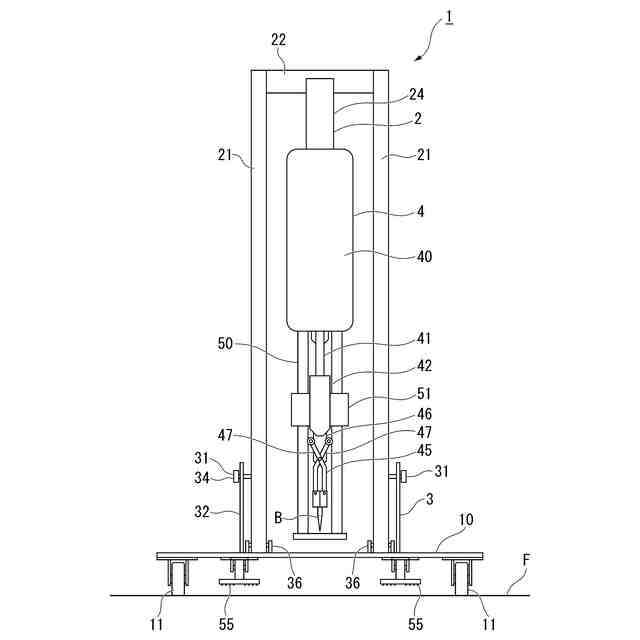

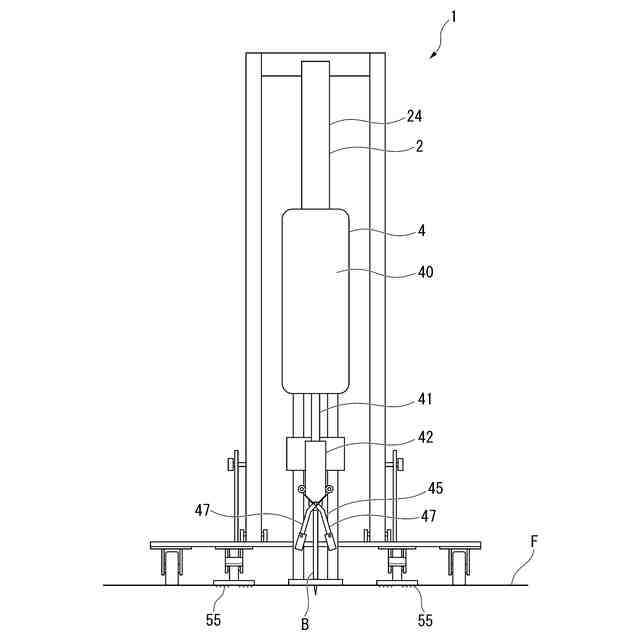

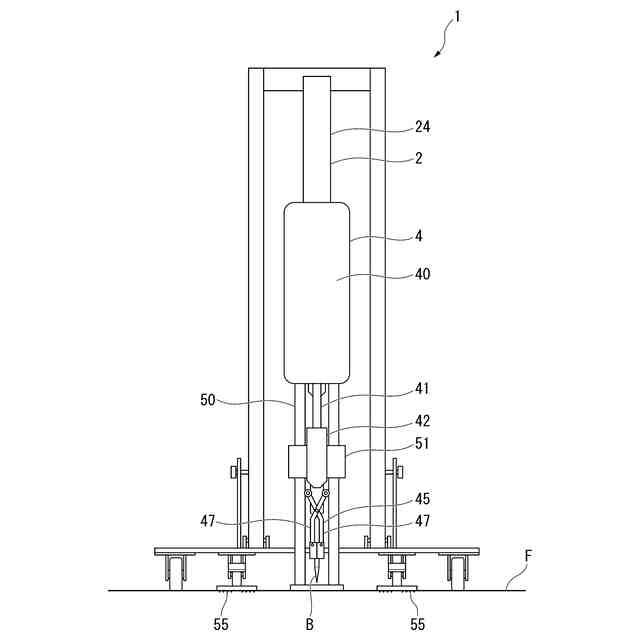

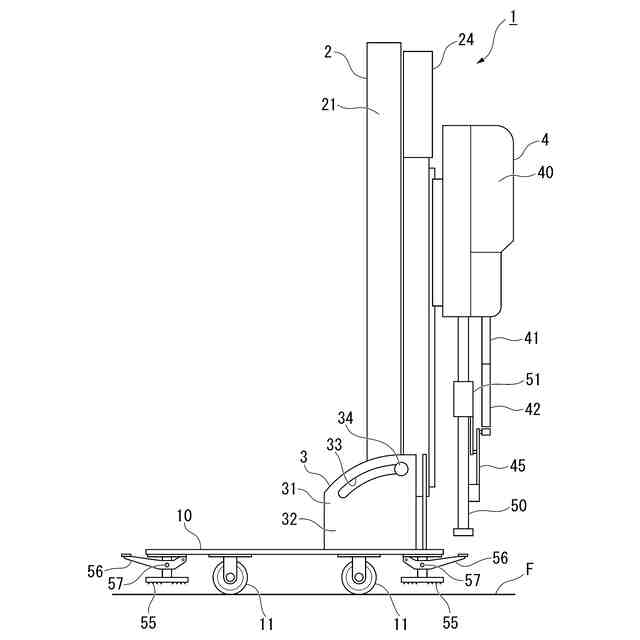

【解決手段】ビス打ち装置1は、ビス打ち機構1と、ビス打ち機構1を上下方向に昇降する昇降機構2と、を備え、ビス打ち機構1は、ビスBを保持及び開放可能なビス保持部45と、ビス保持部45がビスBを保持する保持状態とビスBを開放する開放状態とに切り替えるガイド部42と、ビスBを打ち込み面Fに打ち込むビス打ち部40と、ビス打ち部40がビスBを打ち込んだ際の反力に抗するスパイク部55と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
ビス打ち機構と、
前記ビス打ち機構を上下方向に昇降する昇降機構と、を備え、
前記ビス打ち機構は、
ビスを保持及び開放可能なビス保持部と、
前記ビス保持部が前記ビスを保持する保持状態と前記ビスを開放する開放状態とに切り替えるガイド部と、
前記ビスを打ち込み面に打ち込むビス打ち部と、
前記ビス打ち部が前記ビスを打ち込んだ際の反力に抗するスパイク部と、を有するビス打ち装置。
続きを表示（約 190 文字）【請求項２】
前記スパイク部は、前記打ち込み面に沿って配置される請求項１に記載のビス打ち装置。
【請求項３】
操作部に足で荷重をかけることによって、前記スパイク部は前記打ち込み面に接地可能である請求項１または２に記載のビス打ち装置。
【請求項４】

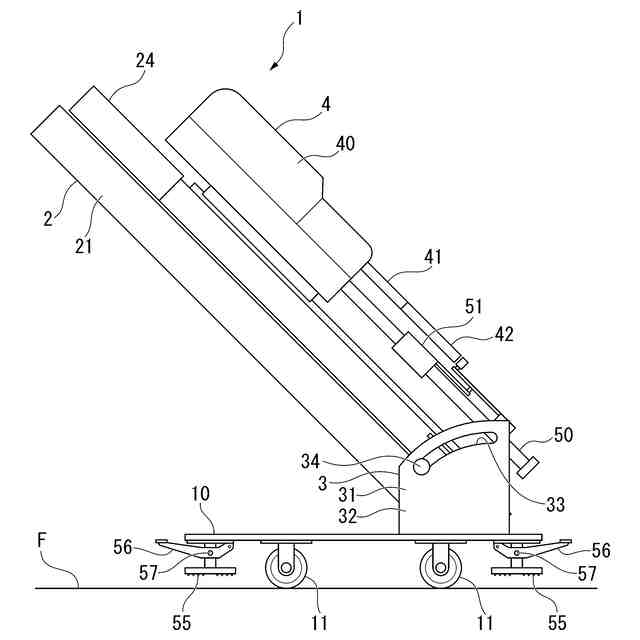

前記ビス打ち機構の角度を調整する角度調整機構を備える請求項１または２に記載のビス打ち装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビス打ち装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、木製床版どうしの接合や、木製床版と木製梁との接合は、ビス打ちによって行われていることがある（下記の特許文献１参照）。作業者が、一方の手でビスを保持しながら、もう一方の手で電動工具によってビスを打込む作業を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開平６－１８２７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
自動装てん型電動工具では、ビスが連続して並べられたテープ状になっているが、ビスの長さや太さには制限があり、長尺や太径のビスには対応していない。また、電動工具による振動や反トルクを保持するため、作業者の腕や手に過大な負荷がかかるという問題点がある。長さ１３５ｍｍ以上やφ６ｍｍ以上のような長尺ビスにも対応できる自動ビス打ち装置が求められている。
【０００５】
そこで、本発明は、上記事情に鑑みてなされたものであり、作業者の負担を軽減することができるビス打ち装置を提供する。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は以下の手段を採用している。
すなわち、本発明に係るビス打ち装置は、ビスを設置面に打ち込むビス打ち機構と、前記ビス打ち機構を上下方向に昇降する昇降機構と、を備え、前記ビス打ち機構は、ビスを保持及び開放可能なビス保持部と、前記ビス保持部が前記ビスを保持する保持状態と前記ビスを開放する開放状態とに切り替えるガイド部と、前記ビスを打ち込み面に打ち込むビス打ち部と、前記ビス打ち部が前記ビスを打ち込んだ際の反力に抗するスパイク部と、を有する。
【０００７】
このように構成されたビス打ち装置では、昇降機構は、ビス打ち機構のビス打ち部を上下方向の所定の位置に配置する。ビスを打ち込む際に生じる反力は、スパイク部で抗する。よって、ビス打ちの際の衝撃をスパイク部で吸収するため、作業者の腕や手等に生じる負担を軽減することができる。
【０００８】
また、本発明に係るビス打ち装置では、前記スパイク部は、前記打ち込み面に沿って配置されてもよい。
【０００９】
このように構成されたビス打ち装置では、スパイク部を打ち込み面に沿って配置すれば反力に抗することができるため、スパイク部を容易に設置することができる。
【００１０】
また、本発明に係るビス打ち装置では、操作部に足で荷重をかけることによって、前記スパイク部は前記打ち込み面に接地可能であってもよい。
（【００１１】以降は省略されています）
