公開番号2025094728
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210441
出願日2023-12-13
発明の名称タンク
出願人富士電機株式会社,清水建設株式会社
代理人インフォート弁理士法人
主分類B65D 90/04 20060101AFI20250618BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ライナーに不整形な変形が生じることを防止できるようにすること。
【解決手段】タンク(10)は、液体(L)の貯留空間(S)を形成する周壁(11)と、周壁の内面側に設けられる断熱層(17)の内面側を被覆するライナー(18)とを備えている。ライナーは、第1ないし第4コルゲーション(31～34)それぞれを複数備えている。ライナーにて、第1ないし第4コルゲーションそれぞれの一端側にて囲む囲繞領域(35)が形成され、囲繞領域は、それ以外の領域より小さい面積とされる。第1及び第2コルゲーションは、第1方向に平行であって該第1方向と異なる第2方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ囲繞領域を形成する。第3及び第4コルゲーションは、第2方向に平行であって第1方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ囲繞領域を形成する。
【選択図】図2
特許請求の範囲【請求項１】
液体の貯留空間を形成する周壁及び底壁と、
前記周壁及び前記底壁の内面側に設けられる断熱層と、
前記断熱層の内面側を被覆するライナーとを備えたタンクであって、
前記ライナーは、第１ないし第４コルゲーションそれぞれを複数備え、
前記ライナーにて、前記第１ないし第４コルゲーションそれぞれの一端側にて囲む囲繞領域が形成され、該囲繞領域は、それ以外の領域より小さい面積とされ、
前記第１コルゲーション及び前記第２コルゲーションは、第１方向に平行であって該第１方向と異なる第２方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ前記囲繞領域を形成し、
前記第３コルゲーション及び前記第４コルゲーションは、前記第２方向に平行であって前記第１方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ前記囲繞領域を形成し、
前記第１コルゲーションの一端は隙間を介して前記第３コルゲーション及び前記第４コルゲーションの何れか一方の近傍に配置され、
前記第２コルゲーションの一端は隙間を介して前記第３コルゲーション及び前記第４コルゲーションの何れか他方の近傍に配置され、
前記第３コルゲーションの一端は隙間を介して前記第１コルゲーション及び前記第２コルゲーションの何れか一方の近傍に配置され、
前記第４コルゲーションの一端は隙間を介して前記第１コルゲーション及び前記第２コルゲーションの何れか他方の近傍に配置されることを特徴とするタンク。
続きを表示（約 1,100 文字）【請求項２】
前記第１方向と前記第２方向とでなす角度が直角に設定されることを特徴とする請求項１に記載のタンク。
【請求項３】
前記第１コルゲーション及び前記第２コルゲーションそれぞれの一端側は、前記第２方向に重なって第１ラップ部を形成し、
前記第３コルゲーション及び前記第４コルゲーションそれぞれの一端側は、前記第１方向に重なって第２ラップ部を形成することを特徴とする請求項１または請求項２に記載のタンク。
【請求項４】
前記囲繞領域は、前記第１ラップ部によって前記第２方向から挟まれ、前記第２ラップ部によって前記第１方向から挟まれることを特徴とする請求項３に記載のタンク。
【請求項５】
前記ライナーは、前記囲繞領域及び該囲繞領域を形成する１つずつの前記第１ないし第４コルゲーションを含む複数の第１パターンと、
前記第１パターンの前記第１コルゲーション及び前記第２コルゲーションを前記第１方向に反転し、前記第１パターンの前記第３コルゲーション及び前記第４コルゲーションを前記第２方向に反転して配置した前記囲繞領域及び１つずつの前記第１ないし第４コルゲーションを含む複数の第２パターンとを備え、
前記第１パターン及び前記第２パターンは、前記第１方向に交互に配置され、且つ、前記第２方向に交互に配置されることを特徴とする請求項１または請求項２に記載のタンク。
【請求項６】
前記第１方向に隣り合う前記第１パターン及び前記第２パターンにて、それぞれの前記第１コルゲーションの他端、または、それぞれの前記第２コルゲーションの他端が連なり、
前記第２方向に隣り合う前記第１パターン及び前記第２パターンにて、それぞれの前記第３コルゲーションの他端、または、それぞれの前記第４コルゲーションの他端が連なることを特徴とする請求項５に記載のタンク。
【請求項７】
前記ライナーは、方形状をなすライナー形成体を複数枚並べて形成され、
前記第１方向及び前記第２方向は、前記ライナー形成体の角部を挟む二辺と平行に延出することを特徴とする請求項６に記載のタンク。
【請求項８】
前記ライナー形成体には、前記第１パターン及び前記第２パターンの少なくとも一方が１つ設けられることを特徴とする請求項７に記載のタンク。
【請求項９】
前記ライナー形成体には、前記第１パターン及び前記第２パターンがそれぞれ２つずつ設けられることを特徴とする請求項７に記載のタンク。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を貯留するタンクに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
各種施設やサイトにおいて、液体を収容する大型のタンクが利用され、例えば、特許文献１は、外槽の内面全域に保冷材を張設し、保冷材の内面全域にメンブレン構造の内槽を設けた地下式貯槽を開示している。かかるメンブレン構造は、水平姿勢のコルゲーションと、これの中央部に対して非交叉裡に遮断する垂直姿勢のコルゲーションと、水平姿勢のコルゲーションの両端部に中央部が位置する垂直姿勢のコルゲーションとを含んでいる。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３３０１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は、温度変化を受けた際に直会する２方向の隣接するコルゲーションによって囲まれた平板部が互いに逆方向に旋回収縮することで、メンブレンの全域の安定化を図っている。一方、例えば貯槽内に高温の液体を貯蔵してメンブレンが膨張すると、２方向の隣接するコルゲーションでの直会部分にて、座屈により不整形な変形が生じ、メンブレンが破断する可能性が高くなる。
【０００５】
本発明は、かかる点に鑑みてなされたものであり、異なる方向に延出するコルゲーションが接近する部分にてライナーに不整形な変形が生じることを防止することができるタンクを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明における一態様のタンクは、液体の貯留空間を形成する周壁及び底壁と、前記周壁及び前記底壁の内面側に設けられる断熱層と、前記断熱層の内面側を被覆するライナーとを備えたタンクであって、前記ライナーは、第１ないし第４コルゲーションそれぞれを複数備え、前記ライナーにて、前記第１ないし第４コルゲーションそれぞれの一端側にて囲む囲繞領域が形成され、該囲繞領域は、それ以外の領域より小さい面積とされ、前記第１コルゲーション及び前記第２コルゲーションは、第１方向に平行であって該第１方向と異なる第２方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ前記囲繞領域を形成し、前記第３コルゲーション及び前記第４コルゲーションは、前記第２方向に平行であって前記第１方向に所定間隔離れて設けられ、且つ、それぞれの一端からの延出方向が反対方向とされつつ前記囲繞領域を形成し、前記第１コルゲーションの一端は隙間を介して前記第３コルゲーション及び前記第４コルゲーションの何れか一方の近傍に配置され、前記第２コルゲーションの一端は隙間を介して前記第３コルゲーション及び前記第４コルゲーションの何れか他方の近傍に配置され、前記第３コルゲーションの一端は隙間を介して前記第１コルゲーション及び前記第２コルゲーションの何れか一方の近傍に配置され、前記第４コルゲーションの一端は隙間を介して前記第１コルゲーション及び前記第２コルゲーションの何れか他方の近傍に配置されることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、第１ないし第４コルゲーションにて上述したように囲繞領域及び隙間を形成しているので、第１及び第２方向の両方向にて、コルゲーションの曲げ変形によりライナーの熱ひずみを吸収することができる。これにより、第１及び第２方向に延出するコルゲーションが接近する部分となる囲繞領域及びその周辺にて、ライナーに不整形な変形が生じることを防止することができる。
【図面の簡単な説明】
【０００８】

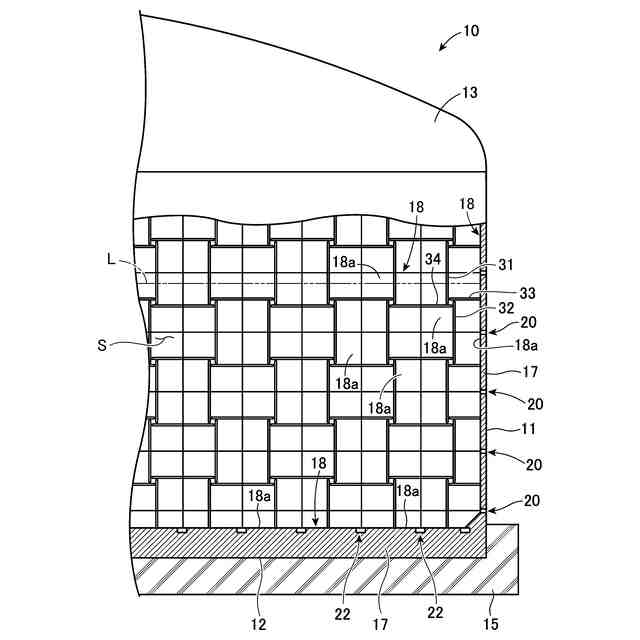

実施の形態に係るタンクの一部を縦断面視した図である。

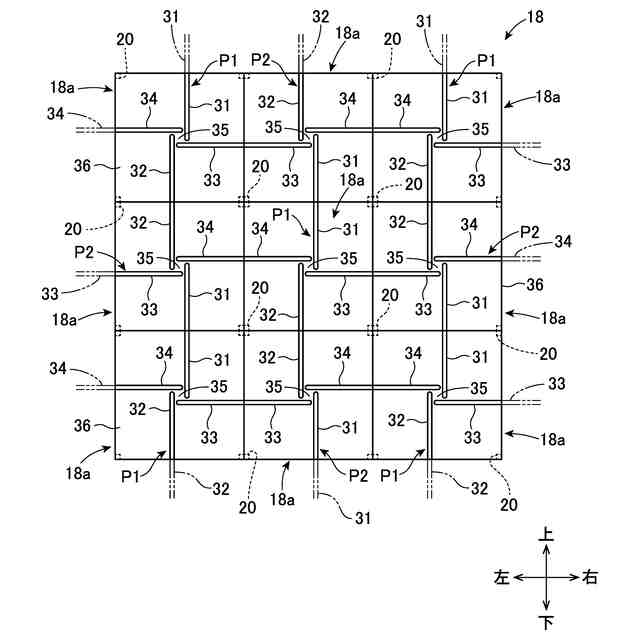

実施の形態のライナーの一部を内方から見た図である。

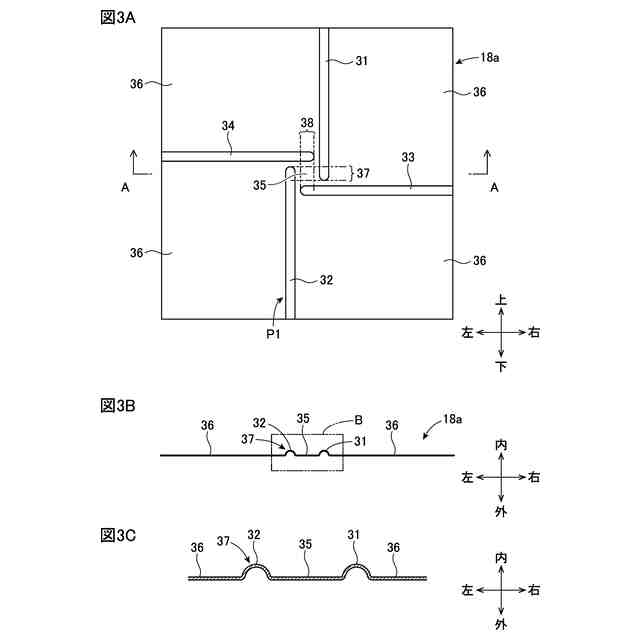

図３Ａは、実施の形態のライナー形成体を内方から見た図であり、図３Ｂは、図３ＡのＡ矢視断面図であり、図３Ｃは、図３ＢのＢ部拡大図である。

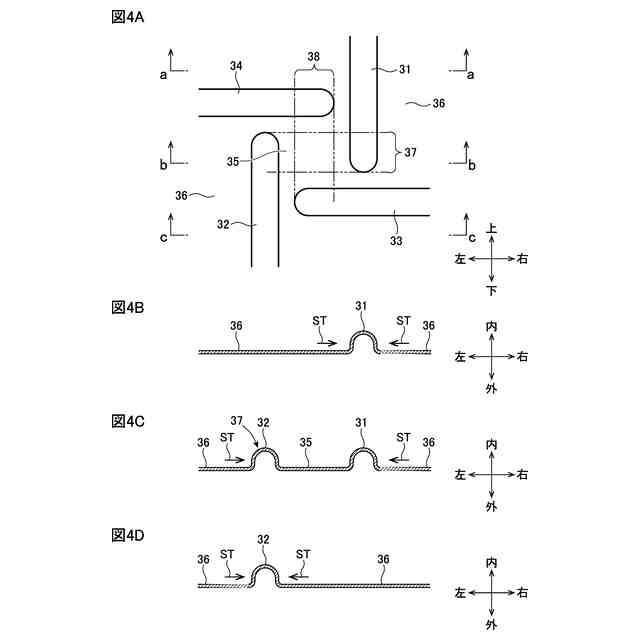

図４Ａは、図３Ａの囲繞領域及びその周辺の拡大図であり、図４Ｂ～図４Ｄは、実施の形態におけるライナーが熱膨張した状態の一例を示す説明用断面図である。

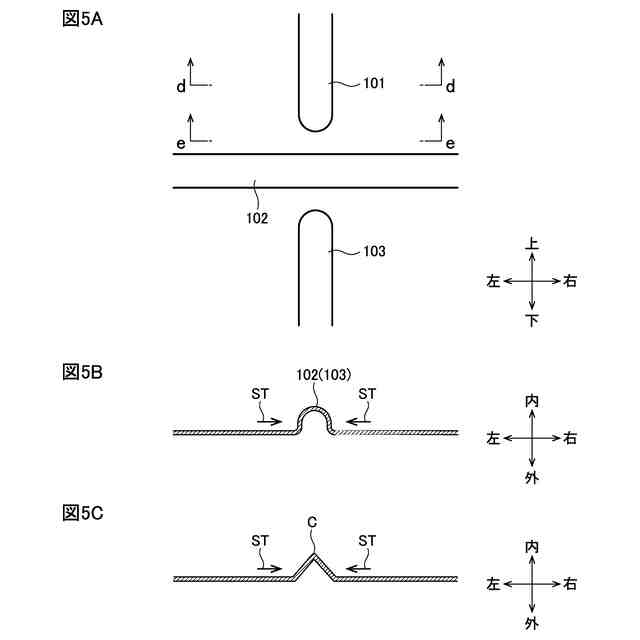

図５Ａは、従来のコルゲーション構造の図４Ａと同様の図であり、図５Ｂ及び図５Ｃは、従来のコルゲーション構造にてライナーが熱膨張した状態の一例を示す説明用断面図である。

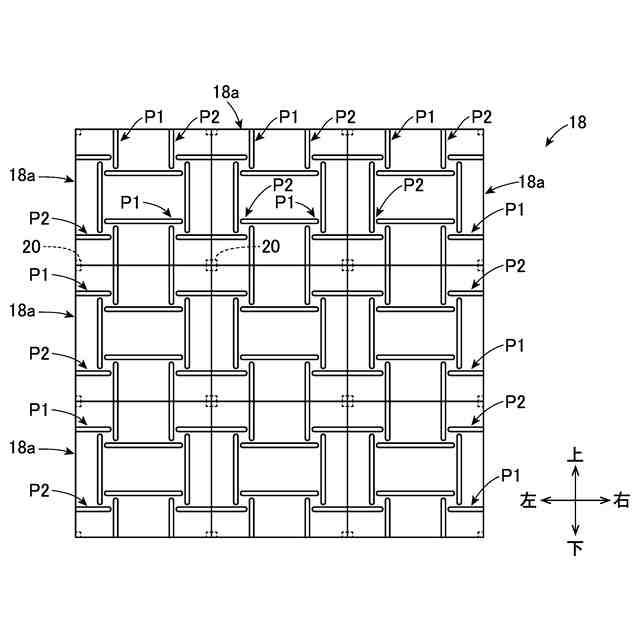

変形例における図２と同様の図である。
変形例における図３Ａと同様の図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施の形態に係るタンクについて、添付の図面を参照しながら詳細に説明する。ここで、本発明は、下記の実施の形態に限定されるものではなく、その要旨を変更しない範囲内で適宜変形して実施できるものである。以下の図においては、説明の便宜上、一部の構成を省略することがある。また、本明細書及び特許請求の範囲において、特に明示しない限り、「内」、「内側」、「内方」、「内向き」は、タンクの貯留空間側に向かう方向とし、「外」、「外側」、「外方」、「外向き」は、その反対側とする。但し、以下の実施の形態での各構成の向きは、一例にすぎず、任意の向きに変更することができる。
【００１０】
図１は、実施の形態に係るタンクの一部を縦断面視した図である。図１では、一般に各種の施設で利用される構造のタンク１０を一例として図示している。タンク１０は、上下方向に向けられる円筒状の周壁１１と、周壁１１の下部に設けられて概略水平方向に向けられる底壁１２とを備え、内部に各種の液体Ｌを貯留する貯留空間Ｓが形成される。周壁１１及び底壁１２は構造用鋼板により構成され、構造用鋼板としては、強度低下が小さく、一般的な炭素鋼（例えば、ＳＭ４９０Ａ）を例示できる。
（【００１１】以降は省略されています）
