発明の名称カーテンウォール
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類E04B 2/96 20060101AFI20250610BHJP(建築物)
要約【課題】断熱性能に優れ、室内側温度の低下を抑制し、結露を防止することができるカーテンウォールを提供する。

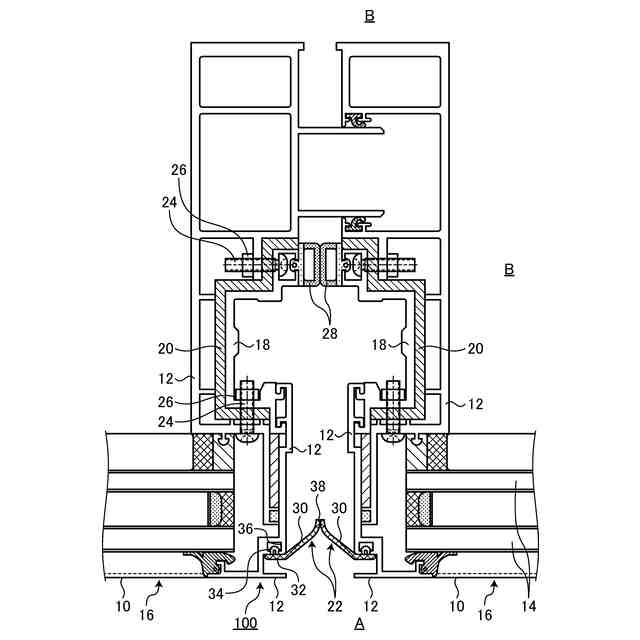

【解決手段】上枠10と下枠10と左右の縦枠12とによって枠組みされた枠部に設けられたパネル14を有するユニット16を上下方向および左右方向に並べて配置して構成され、左右に隣り合う前記ユニット16の室外A側の前記縦枠12の間に設けられたゴンドラレール18を有するカーテンウォール100であって、前記縦枠12と前記ゴンドラレール18との間に設けられ、前記ゴンドラレール18から前記縦枠12への伝熱を抑制する断熱材20と、前記縦枠12の間に設けられ、室外A側から前記ゴンドラレール18への風の進入を防ぐウインドガード22とを備えるようにする。
【選択図】図1
特許請求の範囲【請求項１】
上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、左右に隣り合う前記ユニットの室外側の前記縦枠の間に設けられたゴンドラレールを有するカーテンウォールであって、
前記縦枠と前記ゴンドラレールとの間に設けられ、前記ゴンドラレールから前記縦枠への伝熱を抑制する断熱材と、前記縦枠の間に設けられ、室外側から前記ゴンドラレールへの風の進入を防ぐウインドガードとを備えることを特徴とするカーテンウォール。
続きを表示（約 310 文字）【請求項２】

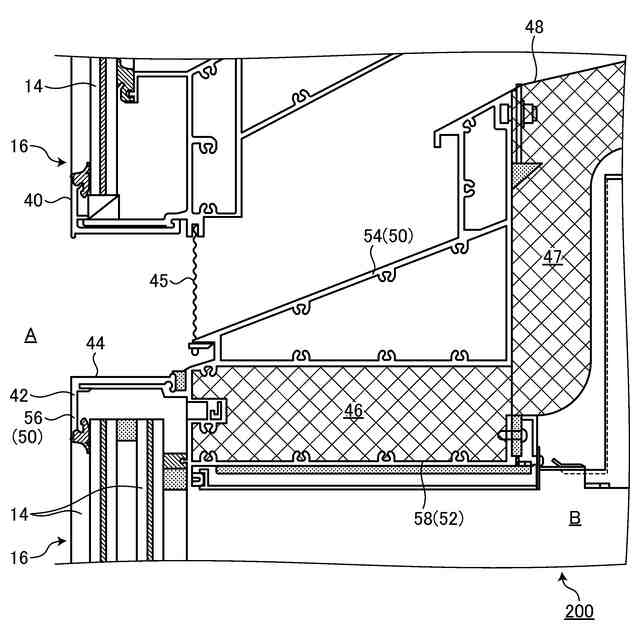

上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、上下に隣り合う前記ユニットの室外側の前記上枠と前記下枠の間に設けられた通気用のスリットを有するカーテンウォールであって、
前記上枠または前記下枠の少なくとも一方は、室外に近い側または前記スリットに面する側に設けられる第一の枠体と、前記室外から遠い側または前記スリットに面しない側に設けられる第二の枠体とに分割されており、前記第二の枠体の内部には、前記第一の枠体から前記第二の枠体への伝熱を抑制する断熱材が設けられていることを特徴とするカーテンウォール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、隣り合うユニットの縦枠間にゴンドラレールを有するカーテンウォールに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

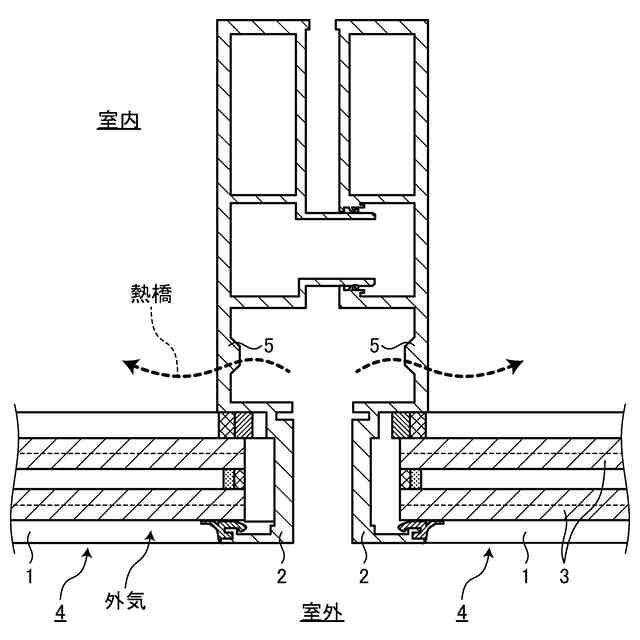

従来、高層建物などの外壁に用いられるカーテンウォールが知られている（例えば、特許文献１を参照）。特許文献１のカーテンウォールは、図３に示すように、上下の横枠１と左右の縦枠２と、これらの枠内に設けられたパネル３とを有するユニット４を上下方向および左右方向に隣接配置したものである。左右に隣り合うユニット４の縦枠２間には、ゴンドラのガイドローラを案内するためのゴンドラレール５が設けられている。
【０００３】

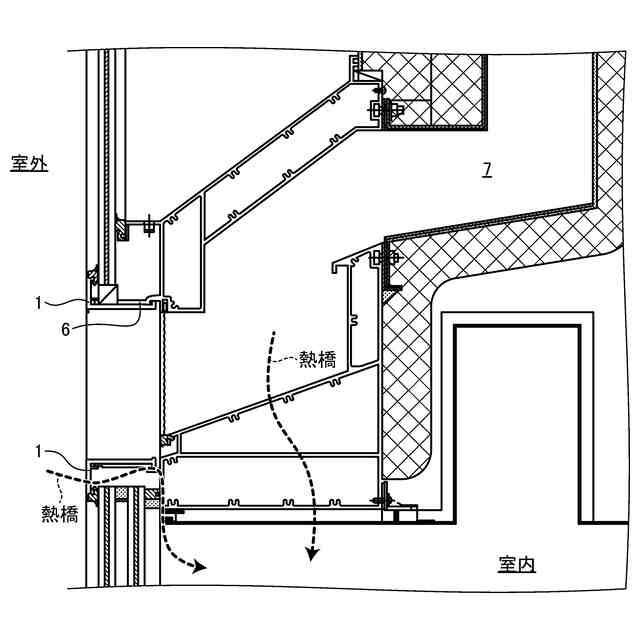

また、図４に示すように、上下に隣接する横枠１の間に吸排気スリット６を設け、吸排気スリット６に通じるチャンバー７を介して室内外の空気を入れ替えるようにした構造も知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１４６７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、図３のような従来の構造では、縦枠２とゴンドラレール５が一体化されているため、ゴンドラレール５から室外側の外気冷熱が室内側に伝わって、断熱性能の低下や結露の増大を招くおそれがある。また、図４のような従来の構造では、横枠１の無目材や吸排気スリット６から外気冷熱が室内側に伝わって、断熱性能の低下や結露の増大を招くおそれがある。このため、断熱性能に優れ、室内側温度の低下を抑制し、結露を防止することができるカーテンウォールが求められていた。
【０００６】
本発明は、上記に鑑みてなされたものであって、断熱性能に優れ、室内側温度の低下を抑制し、結露を防止することができるカーテンウォールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記した課題を解決し、目的を達成するために、本発明に係るカーテンウォールは、上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、左右に隣り合う前記ユニットの室外側の前記縦枠の間に設けられたゴンドラレールを有するカーテンウォールであって、前記縦枠と前記ゴンドラレールとの間に設けられ、前記ゴンドラレールから前記縦枠への伝熱を抑制する断熱材と、前記縦枠の間に設けられ、室外側から前記ゴンドラレールへの風の進入を防ぐウインドガードとを備えることを特徴とする。
【０００８】
また、本発明に係る他のカーテンウォールは、上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、上下に隣り合う前記ユニットの室外側の前記上枠と前記下枠の間に設けられた通気用のスリットを有するカーテンウォールであって、前記上枠または前記下枠の少なくとも一方は、室外に近い側または前記スリットに面する側に設けられる第一の枠体と、前記室外から遠い側または前記スリットに面しない側に設けられる第二の枠体とに分割されており、前記第二の枠体の内部には、前記第一の枠体から前記第二の枠体への伝熱を抑制する断熱材が設けられていることを特徴とする。
【発明の効果】
【０００９】
本発明に係るカーテンウォールによれば、上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、左右に隣り合う前記ユニットの室外側の前記縦枠の間に設けられたゴンドラレールを有するカーテンウォールであって、前記縦枠と前記ゴンドラレールとの間に設けられ、前記ゴンドラレールから前記縦枠への伝熱を抑制する断熱材と、前記縦枠の間に設けられ、室外側から前記ゴンドラレールへの風の進入を防ぐウインドガードとを備えるので、外気からゴンドラレールへの伝熱が抑制されるとともに、ゴンドラレールから縦枠を介した室内側への伝熱が抑制される。このため、断熱性能に優れ、室内側温度の低下を抑制し、結露を防止することができるという効果を奏する。
【００１０】
また、本発明に係る他のカーテンウォールによれば、上枠と下枠と左右の縦枠とによって枠組みされた枠部に設けられたパネルを有するユニットを上下方向および左右方向に並べて配置して構成され、上下に隣り合う前記ユニットの室外側の前記上枠と前記下枠の間に設けられた通気用のスリットを有するカーテンウォールであって、前記上枠または前記下枠の少なくとも一方は、室外に近い側または前記スリットに面する側に設けられる第一の枠体と、前記室外から遠い側または前記スリットに面しない側に設けられる第二の枠体とに分割されており、前記第二の枠体の内部には、前記第一の枠体から前記第二の枠体への伝熱を抑制する断熱材が設けられているので、室外側の第一の枠体から第二の枠体を介した室内側への伝熱が抑制される。このため、断熱性能に優れ、室内側温度の低下を抑制し、結露を防止することができるという効果を奏する。
【図面の簡単な説明】
