公開番号
2025103371
公報種別
公開特許公報(A)
公開日
2025-07-09
出願番号
2023220724
出願日
2023-12-27
発明の名称
プレキャスト床版の接合構造
出願人
清水建設株式会社
代理人
個人
,
個人
,
個人
主分類
E01D
22/00 20060101AFI20250702BHJP(道路,鉄道または橋りょうの建設)
要約
【課題】施工性を向上させることができるプレキャスト床版の接合構造を提供する。

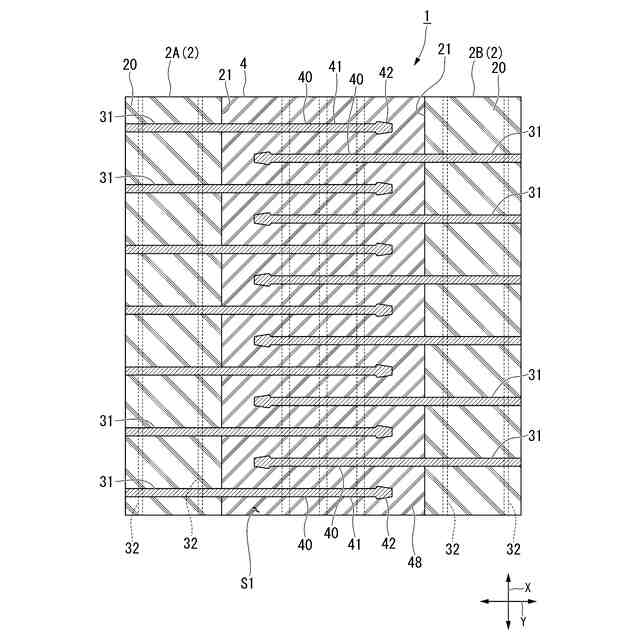

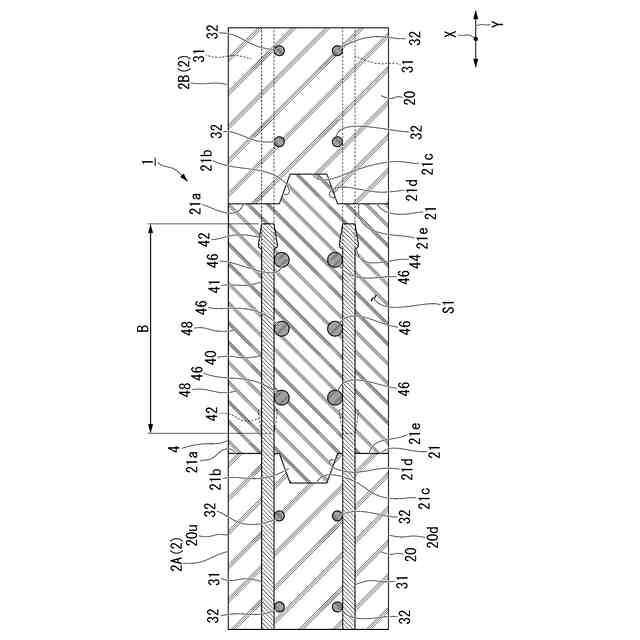

【解決手段】プレキャスト床版の接合構造1は、一対のプレキャスト床版2A,2Bと、接合部4と、を備え、プレキャスト床版2A,2Bは、コンクリート部20と、鉄筋31と、を有し、接合部4は、鉄筋31における接合端面21から突出する鉄筋突出部40と、鉄筋突出部40を埋設する接合コンクリート部48と、を有し、鉄筋突出部40は、突出方向にわたって同じ外径で形成された鉄筋基部41と、鉄筋基部41よりも突出方向の先端部側に位置し、突出方向の先端部側に向かうにしたがって次第に外径が大きくなる鉄筋拡径部43と、鉄筋拡径部43よりも突出方向の先端部側に位置し、突出方向の先端部側に向かうにしたがって次第に外径が小さくなる鉄筋縮径部44と、を有する。
【選択図】図1
特許請求の範囲
【請求項1】
隙間を空けて隣り合って配置された一対のプレキャスト床版と、
前記隙間に配置された接合部と、を備え、
前記プレキャスト床版は、
コンクリート部と、
前記コンクリート部に埋設されるとともに、前記コンクリート部における隣り合って配置された前記プレキャスト床版側を向く接合端面から突出する鉄筋と、を有し、
前記接合部は、
前記鉄筋における前記接合端面から突出する鉄筋突出部と、
前記鉄筋突出部を埋設する接合コンクリート部と、を有し、
前記鉄筋突出部は、
突出方向にわたって同じ外径で形成された鉄筋基部と、

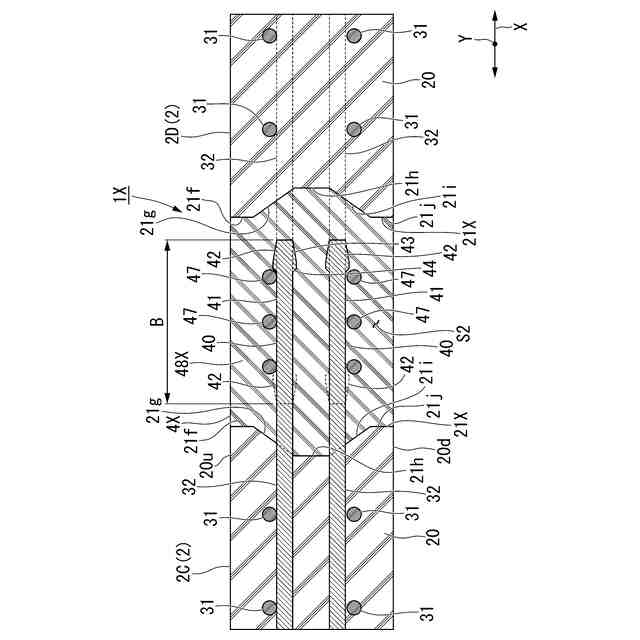

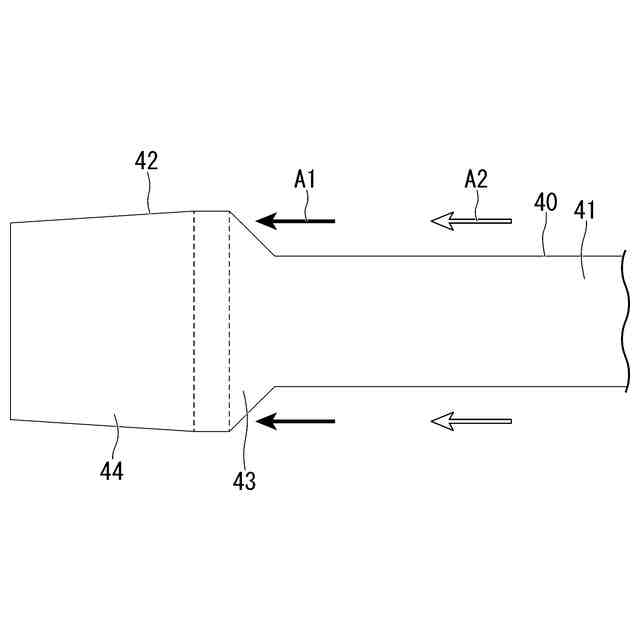

前記鉄筋基部よりも突出方向の先端部側に位置し、前記突出方向の先端部側に向かうにしたがって次第に外径が大きくなる鉄筋拡径部と、
前記鉄筋拡径部よりも前記突出方向の先端部側に位置し、前記突出方向の先端部側に向かうにしたがって次第に外径が小さくなる鉄筋縮径部と、を有するプレキャスト床版の接合構造。
続きを表示(約 69 文字)
【請求項2】
前記接合コンクリート部は、繊維補強コンクリートで形成されている請求項1に記載のプレキャスト床版の接合構造。
発明の詳細な説明
【技術分野】
【0001】
本発明は、プレキャスト床版の接合構造に関するものである。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
従来から、床版の取り替え工事では、2車線道路の場合、床版の取り替えを実施する車線を全面通行止めとして、反対車線で対面通行を実施するのが一般的であり、周辺交通への影響が大きく、交通渋滞の一因にもなっていた。また、通行規制の実施には、大きなコストが生じて、施工の省力化が望まれていた。さらに、工事箇所によっては、従来の全断面施工の床版取替自体が適用困難な場合もあった。
【0003】
そこで、現在では床版の半断面(幅員分割)施工法が導入されていて、床版の取り替え箇所を対面通行規制とせずに、車線規制のみで工事を進める工法が実施されている。なお、床版の取り替え工事では、車両進行方向(橋軸方向)と垂直な目地を横目地として、車両進行方向と平行な目地を縦目地と呼称する。
【0004】
半断面施工用のプレキャスト床版として,下記の特許文献1~2に示すプレキャスト床版を使用した構築方法が開示されている。床版幅員方向に分割されたプレキャスト床版を桁上に設置後に、分割された2枚の床版を幅員方向にポストテンションで横締めする工法である。
【先行技術文献】
【特許文献】
【0005】
特許第6150138号公報
特許第6323776号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
しかしながら、特許文献1,2のプレキャスト床版の構築方法では、狭隘な橋梁端部でのジャッキを使用した緊張作業は、大きな負担となるという問題点がある。
【0007】
そこで、本発明は、上記事情に鑑みてなされたものであり、施工性を向上させることができるプレキャスト床版の接合構造を提供する。
【課題を解決するための手段】
【0008】
上記目的を達成するために、本発明は以下の手段を採用している。
すなわち、本発明に係るプレキャスト床版の接合構造は、隙間を空けて隣り合って配置された一対のプレキャスト床版と、前記隙間に配置された接合部と、を備え、前記プレキャスト床版は、コンクリート部と、前記コンクリート部に埋設されるとともに、前記コンクリート部における隣り合って配置された前記プレキャスト床版側を向く接合端面から突出する鉄筋と、を有し、前記接合部は、前記鉄筋における前記接合端面から突出する鉄筋突出部と、前記鉄筋突出部を埋設する接合コンクリート部と、を有し、前記鉄筋突出部は、突出方向にわたって同じ外径で形成された鉄筋基部と、前記鉄筋基部よりも突出方向の先端部側に位置し、前記突出方向の先端部側に向かうにしたがって次第に外径が大きくなる鉄筋拡径部と、前記鉄筋拡径部よりも前記突出方向の先端部側に位置し、前記突出方向の先端部側に向かうにしたがって次第に外径が小さくなる鉄筋縮径部と、を有する。
【0009】
このように構成されたプレキャスト床版の接合構造では、一対のプレキャスト床版にそれぞれ鉄筋突出部を設けて、プレキャスト床版の間に現場打ちコンクリートを打設して接合部を構築する。よって、ポストテンションによる横締めが不必要であることから、狭隘箇所での作業が減少及びPC接続具が不要となる。したがって、薄い床版厚での接合が可能となり、施工性が向上する。
【0010】
また、本発明に係るプレキャスト床版の接合構造は、前記接合コンクリート部は、繊維補強コンクリートで形成されていてもよい。
(【0011】以降は省略されています)
