公開番号2025134561
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032542
出願日2024-03-04
発明の名称木質耐火被覆鉄骨部材およびその施工方法
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類E04B 1/94 20060101AFI20250909BHJP(建築物)
要約【課題】フランジ間の木材内部への燃焼進行を防止することができる木質耐火被覆鉄骨部材およびその施工方法を提供する。

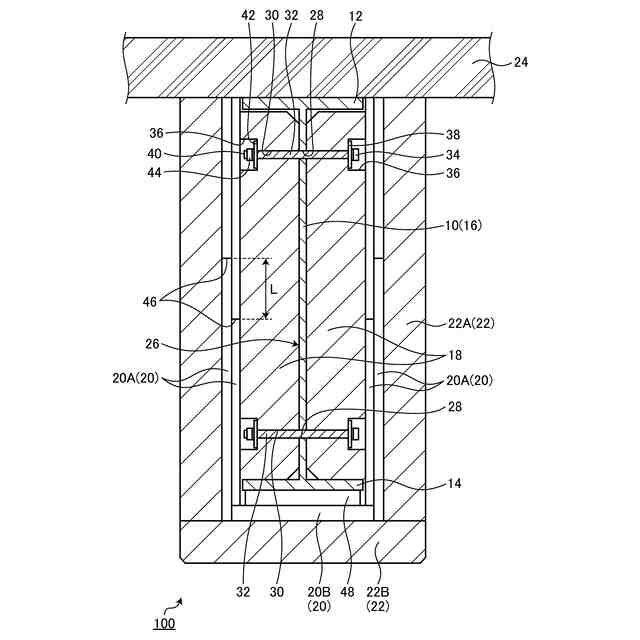

【解決手段】ウェブ10とフランジ12、14を有するH形鋼からなる鉄骨部材16と、前記ウェブ10と前記フランジ12、14によって区画形成される凹部空間26に充てんするように設けられた木質下地材18と、前記木質下地材18の外側から前記フランジ12、14の端部および外側にかけて連続的に被覆するように設けられた耐火被覆材20、22とを備えるようにする。
【選択図】図1
特許請求の範囲【請求項１】
ウェブとフランジを有するＨ形鋼からなる鉄骨部材と、前記ウェブと前記フランジによって区画形成される凹部空間に充てんするように設けられた木質下地材と、前記木質下地材の外側から前記フランジの端部および外側にかけて連続的に被覆するように設けられた耐火被覆材とを備えることを特徴とする木質耐火被覆鉄骨部材。
続きを表示（約 550 文字）【請求項２】
前記木質下地材は、前記フランジの端部よりも外側にせり出すように設けられることを特徴とする請求項１に記載の木質耐火被覆鉄骨部材。
【請求項３】
前記耐火被覆材の外側に、木質化粧材が設けられることを特徴とする請求項１に記載の木質耐火被覆鉄骨部材。
【請求項４】
前記耐火被覆材は、非木質耐火被覆材と、木質耐火被覆部材とを積層配置したものであることを特徴とする請求項１に記載の木質耐火被覆鉄骨部材。
【請求項５】
前記非木質耐火被覆材は、厚さ方向に積層配置した複数枚の強化せっこうボードにより構成され、複数枚の前記強化せっこうボードのうち、厚さ方向に隣接する前記強化せっこうボードのそれぞれに形成される目地は、厚さ方向に重ならないように前記強化せっこうボードの幅方向にずらして配置されることを特徴とする請求項４に記載の木質耐火被覆鉄骨部材。
【請求項６】
請求項１～５のいずれか一つに記載の木質耐火被覆鉄骨部材を施工する方法であって、
前記凹部空間に前記木質下地材を留め付けた後、前記木質下地材の外側と、前記フランジの端部および外側とに、前記耐火被覆材を留め付けることを特徴とする木質耐火被覆鉄骨部材の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質耐火被覆鉄骨部材およびその施工方法に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、建設分野における環境負荷低減を目的として、再生可能な資源であり、二酸化炭素を固定化する効果を有する木材を、鉄骨梁の耐火被覆材として利用することが知られている。例えば、特許文献１には、Ｈ形鋼により形成された鉄骨梁の周囲に木質耐火被覆材を設けたものが示されている。この鉄骨梁は、上下方向に互いに対向する上下フランジと、これらを接続するウェブとを有しており、上側のフランジの上には、スラブが設けられる。木質耐火被覆材は、上下フランジの各両端に設けた下地材を介して鉄骨梁に取り付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８４５９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、二酸化炭素の固定量を多くし、環境負荷低減効果を高めるためには、鉄骨梁の上下フランジ間にも木材を充てんすることが望ましい。一方、火災時を想定した場合、フランジ間に充てんした木材の内部まで燃焼が進行すると鉄骨梁温度の上昇を招き、架構の崩壊に至るおそれがある。特に、２時間以上の火災加熱を受けた場合、木材の「燃え止まり」が困難になり、鉄骨梁温度の上昇を招きやすい。そのため、フランジ間の木材の内部まで燃焼が進行しない構造が求められていた。なお、ここでの「燃え止まり」とは、火災加熱終了後、木材が自消する現象のことである。
【０００５】
また、鉄骨梁に耐火被覆材を施工する際、鉄骨のゆがみにより耐火被覆材の取付が困難になるため、鉄骨のゆがみに影響されない耐火被覆材の施工方法が求められていた。
【０００６】
本発明は、上記に鑑みてなされたものであって、フランジ間の木材内部への燃焼進行を防止することができる木質耐火被覆鉄骨部材およびその施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】

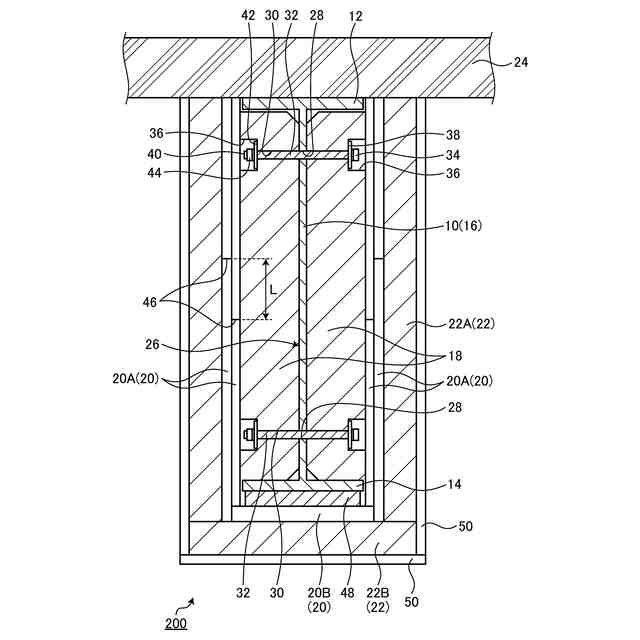

上記した課題を解決し、目的を達成するために、本発明に係る木質耐火被覆鉄骨部材は、ウェブとフランジを有するＨ形鋼からなる鉄骨部材と、前記ウェブと前記フランジによって区画形成される凹部空間に充てんするように設けられた木質下地材と、前記木質下地材の外側から前記フランジの端部および外側にかけて連続的に被覆するように設けられた耐火被覆材とを備えることを特徴とする。
【０００８】
また、本発明に係る他の木質耐火被覆鉄骨部材は、上述した発明において、前記木質下地材は、前記フランジの端部よりも外側にせり出すように設けられることを特徴とする。
【０００９】
また、本発明に係る他の木質耐火被覆鉄骨部材は、上述した発明において、前記耐火被覆材の外側に、木質化粧材が設けられることを特徴とする。
【００１０】

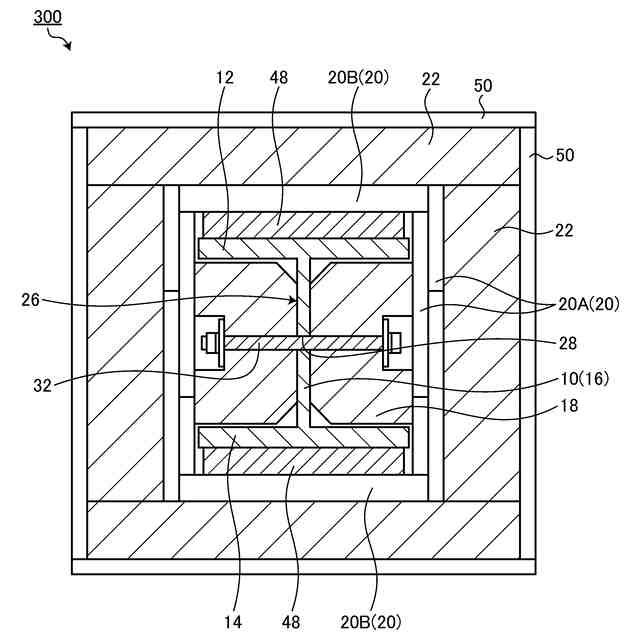

また、本発明に係る他の木質耐火被覆鉄骨部材は、上述した発明において、前記耐火被覆材は、非木質耐火被覆材と、木質耐火被覆部材とを積層配置したものであることを特徴とする。
（【００１１】以降は省略されています）
