公開番号2025170839
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075619
出願日2024-05-08
発明の名称仮設トイレ
出願人清水建設株式会社
代理人個人,個人,個人,個人
主分類A47K 11/00 20060101AFI20251113BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】臭気の発生を抑制し、清潔感を保つことが可能な仮設トイレを提供する。

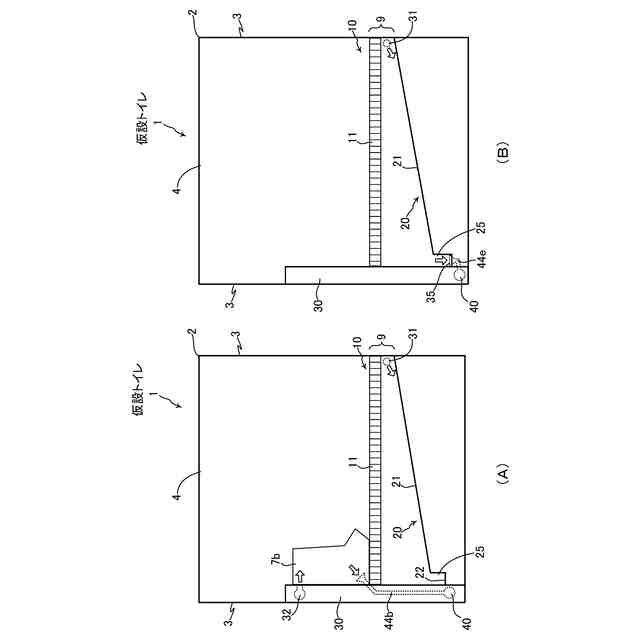

【解決手段】本発明は、水源に隣接する低未利用土地の対象区画における取水と排水とを制御する仮設トイレ1であって、本発明に係る仮設トイレ1は、上方床10と下方床20とからなる二重床構造9の建物2内に、少なくとも一つの便器が配される仮設トイレ1において、前記上方床10はグレーチング11を有し、前記下方床20には傾斜が設けられ、前記下方床20における高い側に流水機構31が配されている。
【選択図】図3
特許請求の範囲【請求項１】

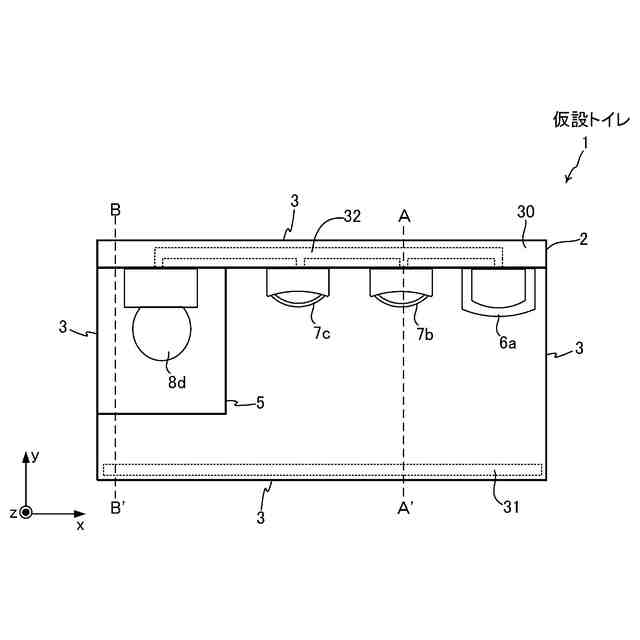

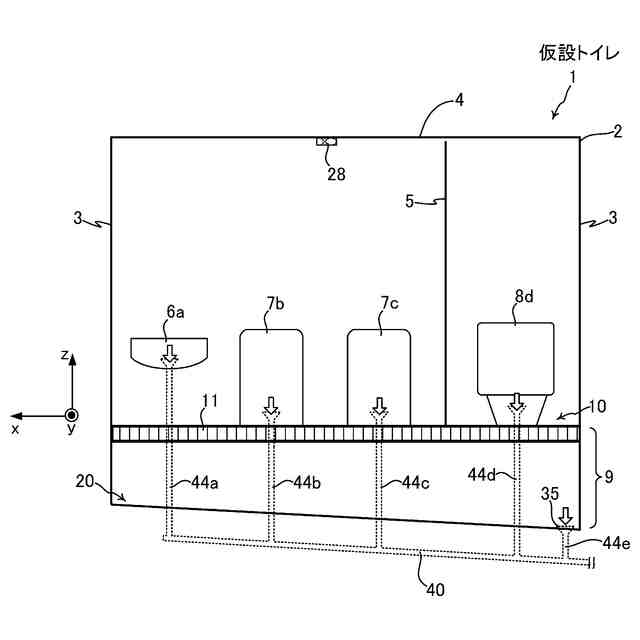

上方床と下方床とからなる二重床構造の建物内に、少なくとも一つの便器が配される仮設トイレにおいて、

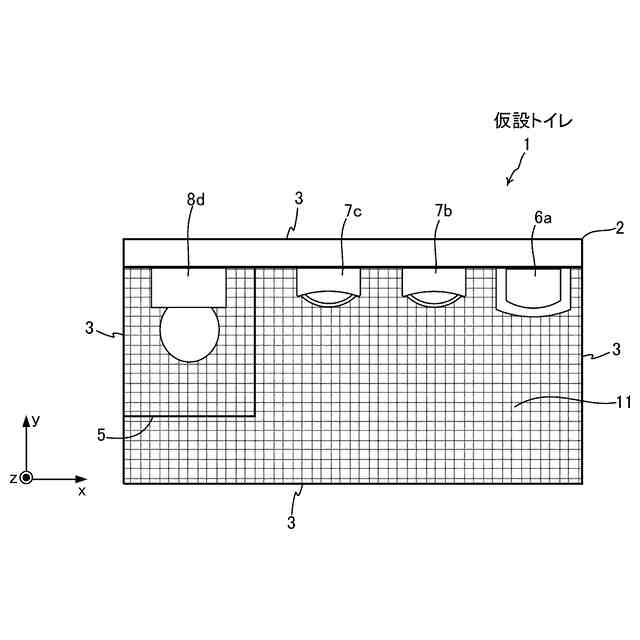

前記上方床はグレーチングを有し、
前記下方床には傾斜が設けられ、前記下方床における高い側に流水機構が配されることを特徴とする仮設トイレ。
続きを表示（約 950 文字）【請求項２】
上方床と下方床とからなる二重床構造の建物内に、少なくとも一つの便器が配される仮設トイレにおいて、
前記上方床はグレーチングを有し、
前記下方床には第１の傾斜が設けられた第１下方床面を有し、
前記第１下方床面と前記グレーチングとの間の空間には、
少なくとも２つのローラーと、
前記少なくとも２つのローラーに、テンションを有する状態で回しかけられ、いずれかのローラーの駆動により、上面は前記第１下方床面の高い側から低い側へと、下面は前記第１下方床面の低い側から高い側へと移動する無終端ベルトと、
前記第１下方床面の低い側から高い側へと順に配される高圧洗浄部と、ブラシ部と、送風部と、が配されることを特徴とする仮設トイレ。
【請求項３】
前記下方床は、第１の傾斜が設けられた第１下方床面と、第２の傾斜が設けられた第２下方床面と、を有することを特徴とする請求項１に記載の仮設トイレ。
【請求項４】
前記第２下方床面は、前記第１下方床面より低い側に設けられ、前記第２下方床面にはドレインが設けられることを特徴とする請求項３に記載の仮設トイレ。
【請求項５】
前記流水機構は、前記便器の洗浄時に流水を行うことを特徴とする請求項１に記載の仮設トイレ。
【請求項６】
前記建物内における人の存在を検知する人感センサーを有し、前記流水機構は、前記人感センサーが人の存在を検知した時、流水を行うことを特徴とする請求項１に記載の仮設トイレ。
【請求項７】
計時手段を有し、前記流水機構は、計時手段に基づいて所定時間間隔毎に流水を行うことを特徴とする請求項１に記載の仮設トイレ。
【請求項８】

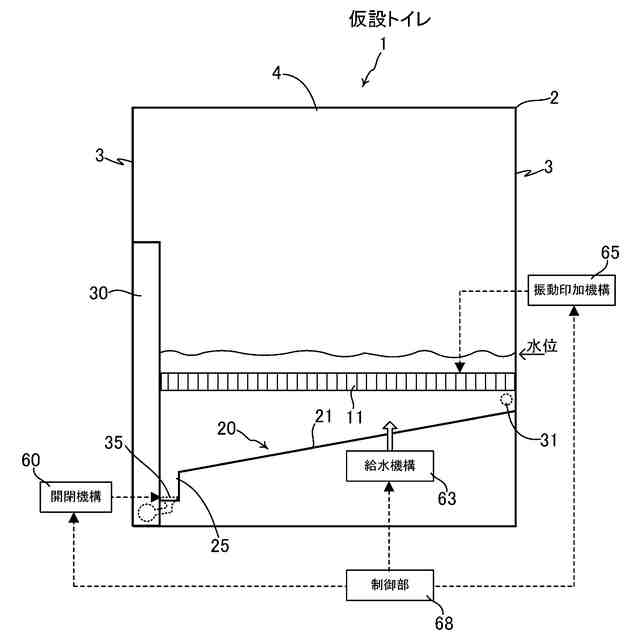

前記ドレインを開閉する開閉機構と、
前記下方床に給水を行う給水機構と、
前記グレーチングに超音波振動を印加する振動印加機構と、
前記開閉機構を閉じ、前記グレーチングに水が被るまで前記給水機構により給水を行い、前記振動印加機構により前記グレーチングに超音波振動を印加する制御を行う制御部と、を有することを特徴とする請求項４に記載の仮設トイレ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建設現場、コンサート会場、被災地などに臨時的に設けられる仮設トイレに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
仮設トイレは、工事現場やイベント会場等において広く一般的に使用されている。現在、実際に供給されている仮設トイレの例としては、非特許文献１や非特許文献２などに示されている。
【先行技術文献】
【非特許文献】
【０００３】
ｈｔｔｐｓ：／／ｗｗｗ．ｓａｎｋｙｏｆｒｏｎｔｉｅｒ．ｃｏｍ／ｕｎｉｔｈｏｕｓｅ／ｐｒｏｄｕｃｔ／ｓａｎｉｔ＿ｓ／
ｈｔｔｐｓ：／／ｗｗｗ．ｈａｍａｎｅｔｓｕ．ｃｏ．ｊｐ／ｐｒｏｄｕｃｔｓ／ｕｎｉｔ／ｉｘ／
【発明の概要】
【発明が解決しようとする課題】
【０００４】
仮設トイレの清掃には水を使用することが多いが、水の拭き取りを入念に行わないと、残留した水、小便、そして空気が反応し、アンモニアを発生してしまい、臭気の発生要因の一つとなってしまう。
【０００５】
非特許文献１記載の仮設トイレでは、１枚ものの防水シートの貼り付けによる床材が用いられており、非特許文献２記載の仮設トイレでは、プラスチック製の床材が用いられている。いずれの床材も、必ずしも水の拭き取り作業がしやすいものではなく、拭き取りきれず残った水により、臭気が発生しやすくなる、という問題があった。
【０００６】
また、仮設トイレは、基本的に土足で利用されるものであるので、土などの汚れが床面に付着する。上記のような床材が用いられている場合、清掃時、土の拭き取りがし難く、見た目の面でも悪くなり、清潔感を保つことが困難である、という問題もあった。
【課題を解決するための手段】
【０００７】
この発明は、上記課題を解決するものであって、本発明に係る仮設トイレは、上方床と下方床とからなる二重床構造の建物内に、少なくとも一つの便器が配される仮設トイレにおいて、前記上方床はグレーチングを有し、前記下方床には傾斜が設けられ、前記下方床における高い側に流水機構が配されることを特徴とする。
【０００８】
また、本発明に係る仮設トイレは、上方床と下方床とからなる二重床構造の建物内に、少なくとも一つの便器が配される仮設トイレにおいて、前記上方床はグレーチングを有し、前記下方床には第１の傾斜が設けられた第１下方床面を有し、前記第１下方床面と前記グレーチングとの間の空間には、少なくとも２つのローラーと、前記少なくとも２つのローラーに、テンションを有する状態で回しかけられ、いずれかのローラーの駆動により、上面は前記第１下方床面の高い側から低い側へと、下面は前記第１下方床面の低い側から高い側へと移動する無終端ベルトと、前記第１下方床面の低い側から高い側へと順に配される高圧洗浄部と、ブラシ部と、送風部と、が配されることを特徴とする。
【０００９】
また、本発明に係る仮設トイレは、前記下方床は、第１の傾斜が設けられた第１下方床面と、第２の傾斜が設けられた第２下方床面と、を有することを特徴とする。
【００１０】
また、本発明に係る仮設トイレは、前記第２下方床面は、前記第１下方床面より低い側に設けられ、前記第２下方床面にはドレインが設けられることを特徴とする。
（【００１１】以降は省略されています）
