公開番号2025170884
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075718
出願日2024-05-08
発明の名称パネル枠
出願人清水建設株式会社
代理人個人,個人,個人
主分類E04B 2/82 20060101AFI20251113BHJP(建築物)
要約【課題】シーリング材の使用量を抑えつつ、地震時にパネル材の割れを抑制することができるパネル枠を提供する。

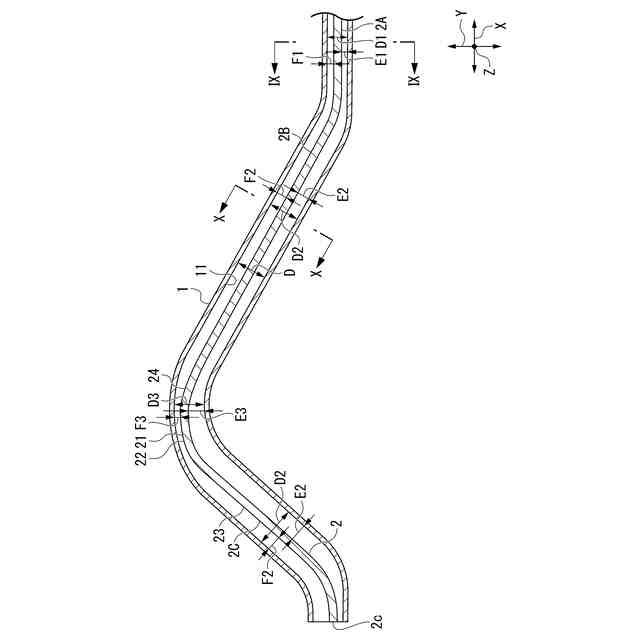

【解決手段】パネル枠1は、湾曲形成されたパネル材2の縁部が配置されるパネル枠であって、パネル材2の中央側に向かって開口するパネル溝11を有し、パネル溝11の幅寸法が一定ではなく、湾曲形成されたパネル材2の曲率半径が小さい部分22では、パネル溝11の幅寸法D3は、想定される地震時のシミュレーションに基づいて設定される。
【選択図】図8
特許請求の範囲【請求項１】
湾曲形成されたパネル材の縁部が配置されるパネル枠であって、
前記パネル材の中央側に向かって開口するパネル溝を有し、
前記パネル溝の幅寸法が一定ではないパネル枠。
続きを表示（約 200 文字）【請求項２】
湾曲形成された前記パネル材の曲率半径が小さい部分では、前記パネル溝の幅寸法は、想定される地震時のシミュレーションに基づいて設定される請求項１に記載のパネル枠。
【請求項３】
湾曲形成された前記パネル材の曲率半径が小さい部分から離れた部分では、前記パネル溝の幅は、前記パネル材の幅寸法に層間変形角１/１００を考慮した寸法である請求項１または２に記載のパネル枠。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パネル枠に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、ガラスパネル等のパネル材を支持するパネル枠には溝が形成され、溝にパネル材の縁部が挿入され、パネル材と溝との間にシーリング材が設けられている。パネル枠は、シーリング材を介してパネル材を支持している（下記の特許文献１参照）。
【０００３】
昨今、曲げガラスを意匠上の特徴とした内外装は一般的となっている。曲げガラスを支持するパネル枠は、曲げガラスの縁部の形状に沿って湾曲するように形成されている。このようなパネル枠は、ＳＵＳや鋼材、アルミ押出型材で曲げ加工して製作されることが一般的である。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－３６６３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、パネル枠の溝の幅が一定の寸法であると、地震時の曲げガラスの挙動による面クリアランスが足りなかったり、面クリアランスが大きく余り過ぎたりする可能性がある。また、地震時に曲げガラスがパネル枠に接触して割れることを防ぐために溝の寸法を大きくすると、シーリング材の使用量を多くなり、不経済であるという問題点もある。
【０００６】
そこで、本発明は、上記事情に鑑みてなされたものであり、シーリング材の使用量を抑えつつ、地震時にパネル材の割れを抑制することができるパネル枠を提供する。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は以下の手段を採用している。
すなわち、本発明に係るパネル枠は、湾曲形成されたパネル材の縁部が配置されるパネル枠であって、前記パネル材の中央側に向かって開口するパネル溝を有し、前記パネル溝の幅寸法が一定ではない。
【０００８】
このように構成されたパネル枠では、パネル溝の幅寸法を地震時のパネル材の挙動に応じて設定することで、地震時にパネル材がパネル枠に衝突したりして割れることを抑制することができる。また、パネル材の全長にわたってパネル溝の幅寸法を大きくする必要がないため、パネル溝とパネル材との間に設けるシーリング材の使用量を抑えることができる。
【０００９】
また、本発明に係るパネル枠は、湾曲形成された前記パネル材の曲率半径が小さい部分では、前記パネル溝の幅寸法は、想定される地震時のシミュレーションに基づいて設定されていてもよい。
【００１０】
このように構成されたパネル枠では、パネル材の曲率半径が小さい部分のパネル溝の幅寸法を想定される地震時のシミュレーションに基づいて設定することで、パネル溝の幅寸法を最適に数値にすることができる。
（【００１１】以降は省略されています）
