公開番号2025180066
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087147
出願日2024-05-29
発明の名称木質部材と鉄骨部材の接合構造および接合方法
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類E04B 2/56 20060101AFI20251204BHJP(建築物)
要約【課題】ロッキング変形とスライド変形の両方に抵抗でき、靭性に優れた木質部材と鉄骨部材の接合構造および接合方法を提供する。

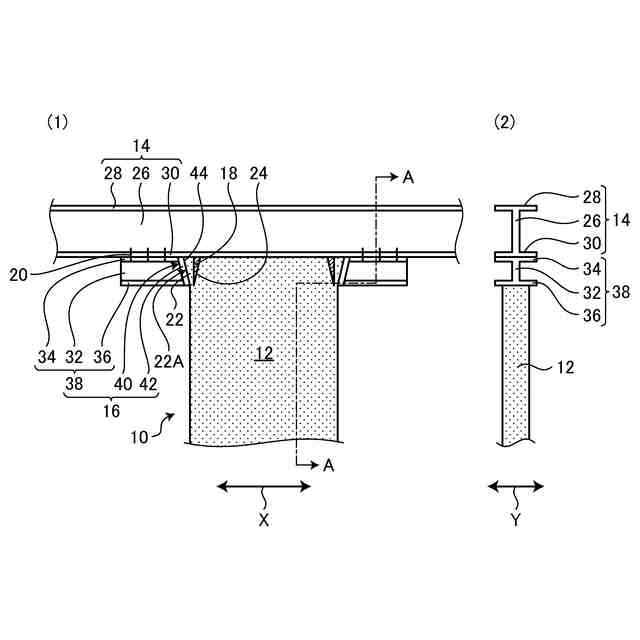

【解決手段】木質部材12の幅方向両側の上端側に形成され、上端に近づくにつれて次第に拡幅する漸拡部22と、木質部材12の幅方向両側に設けられ、漸拡部22の傾斜した側面に当接して木質部材12の幅方向の動きを拘束し、鉄骨部材14の下側に固定される拘束部材16と、木質部材12の上端の幅方向両側において木質部材12の内側に向けて設けられた切れ込み部24と、切れ込み部24に打ち込まれ、木質部材12の上端を幅方向に押し拡げるように作用する割楔部材18とを備えるようにする。
【選択図】図1
特許請求の範囲【請求項１】
壁板状の木質部材と、前記木質部材の上端または下端に沿って梁状に設けられる鉄骨部材との接合構造であって、
前記木質部材の幅方向両側の上端側または下端側に形成され、上端または下端に近づくにつれて次第に拡幅する漸拡部と、
前記木質部材の幅方向両側に設けられ、前記漸拡部の傾斜した側面に当接して前記木質部材の幅方向の動きを拘束し、前記鉄骨部材の下側または上側に固定される拘束部材と、
前記木質部材の上端または下端の幅方向両側において前記木質部材の内側に向けて設けられた切れ込み部と、
前記切れ込み部に打ち込まれ、前記木質部材の上端または下端を幅方向に押し拡げるように作用する割楔部材とを備えることを特徴とする木質部材と鉄骨部材の接合構造。
続きを表示（約 480 文字）【請求項２】
壁板状の木質部材と、前記木質部材の上端または下端に沿って梁状に設けられる鉄骨部材との接合方法であって、
前記木質部材の幅方向両側の上端側または下端側に、上端または下端に近づくにつれて次第に拡幅する漸拡部を形成するステップと、
前記木質部材の上端または下端の幅方向両側に、前記木質部材の内側に向けて切れ込み部を設けるステップと、
前記漸拡部を形成し、前記切れ込み部を設けた後、前記木質部材の幅方向両側に拘束部材を設け、前記漸拡部の傾斜した側面に前記拘束部材を当接配置するステップと、
前記木質部材の幅方向両側に設けられた前記拘束部材どうしを、前記木質部材の厚さ方向両側において幅方向に連結するステップと、
前記拘束部材どうしを連結した後、前記切れ込み部に割楔部材を打ち込んで、前記木質部材の上端または下端を幅方向に押し拡げるステップと、
前記割楔部材を打ち込んだ後、前記拘束部材を前記鉄骨部材の下側または上側に固定するステップとを有することを特徴とする木質部材と鉄骨部材の接合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質部材と鉄骨部材の接合構造および接合方法に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、公共建築物等から都市建築物へと木造化推進の対象が拡大されている背景から、鉄骨架構に木質面材（ＣＬＴ、ＬＶＬ、超厚合板など）を耐震要素（地震時の水平力抵抗要素）として適用する従来技術が多く開発されている（例えば、特許文献１を参照）。
【０００３】
木質面材を鉄骨造の軸組架構の中で耐震壁の部材として使用する場合、目的に応じて耐力・剛性・靱性を有した木質面材－鉄骨梁の接合方法が求められる。木質面材と鉄骨梁の一般的な接合例としては、引きボルト接合、スクリュー留めブラケット金物接合、ＬＳＢ（ラグスクリューボルト）接合、ＧＩＲ（グルードインロッド）接合、鋼鈑挿入ドリフトピン接合などが知られており、中でも高耐力を比較的少ない接合具で実現可能なＬＳＢ接合、ＧＩＲ接合、鋼鈑挿入ドリフトピン接合が頻繁に使用されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１２７６０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

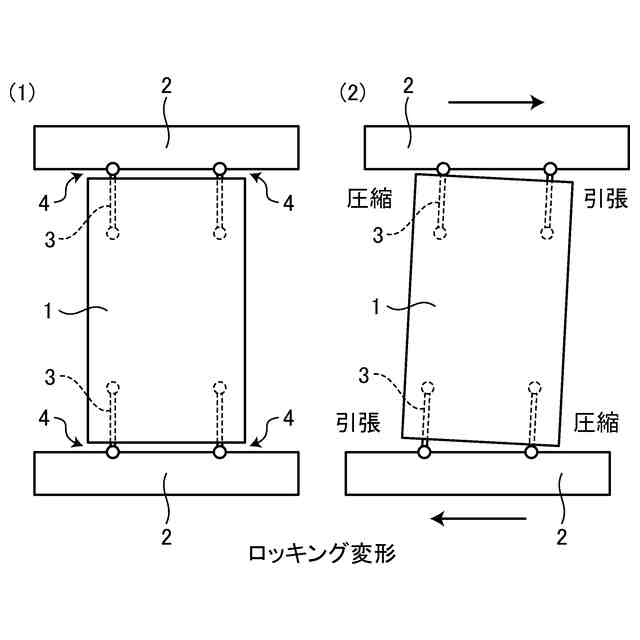

図４（１）は、上記の木質面材１と鉄骨梁２をＬＳＢ接合またはＧＩＲ接合（接合部３）で接合した構造である。ＬＳＢ接合やＧＩＲ接合は、図４（２）に示すように、主に木質面材２のロッキング変形による木質面材１の端部４の軸力（引抜力）に抵抗させることを想定しており、剛性が非常に高いという長所を持つ一方、スライド変形への効果はそれ程大きくない。このため、図５に示すように、スライド変形によるせん断力に抵抗するための機構５が別途必要となるという問題がある。
【０００６】
また、ＬＳＢ接合やＧＩＲ接合の構造は、高い剛性と引き換えに脆性破壊を起こす「強度型」の構造であるため、設計時に構造特性係数Ｄｓを高く設定する必要があるという問題がある。
【０００７】
このため、ロッキング変形とスライド変形の両方に抵抗でき、脆性破壊に対する抵抗性（靭性）を向上することができる接合構造が求められていた。
【０００８】
このような問題を解決するため、本発明者は軸抵抗メカニズムとせん断抵抗メカニズムの両方を併せ持つ、低コスト・簡易施工・高剛性・高耐力型の接合構造について鋭意検討を行った。その結果、伝統木造建築や家具に使用される「割楔」および「地獄ほぞ」を活用した以下の本発明に至った。
【０００９】
本発明は、上記に鑑みてなされたものであって、ロッキング変形とスライド変形の両方に抵抗でき、靭性に優れた木質部材と鉄骨部材の接合構造および接合方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記した課題を解決し、目的を達成するために、本発明に係る木質部材と鉄骨部材の接合構造は、壁板状の木質部材と、前記木質部材の上端または下端に沿って梁状に設けられる鉄骨部材との接合構造であって、前記木質部材の幅方向両側の上端側または下端側に形成され、上端または下端に近づくにつれて次第に拡幅する漸拡部と、前記木質部材の幅方向両側に設けられ、前記漸拡部の傾斜した側面に当接して前記木質部材の幅方向の動きを拘束し、前記鉄骨部材の下側または上側に固定される拘束部材と、前記木質部材の上端または下端の幅方向両側において前記木質部材の内側に向けて設けられた切れ込み部と、前記切れ込み部に打ち込まれ、前記木質部材の上端または下端を幅方向に押し拡げるように作用する割楔部材とを備えることを特徴とする。
（【００１１】以降は省略されています）
