公開番号2025135485
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033363
出願日2024-03-05
発明の名称低透水層の施工方法および低透水層構造
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類E02D 3/08 20060101AFI20250910BHJP(水工;基礎;土砂の移送)
要約【課題】施工時間を短縮することができる低透水層の施工方法および低透水層構造を提供する。
【解決手段】低透水層を施工する方法であって、低透水性の土質材料のまき出しと、まき出した前記土質材料に対する転圧とを層ごとに繰り返すことによって、積層した土層からなるブロック状のプレキャスト土質材料を予め製造するステップS1と、製造した複数の前記プレキャスト土質材料を密集して配置した後、前記プレキャスト土質材料の間の間隙に、密封材料を設けて密封することにより、低透水層を施工するステップS2、S3と、を有するようにする。

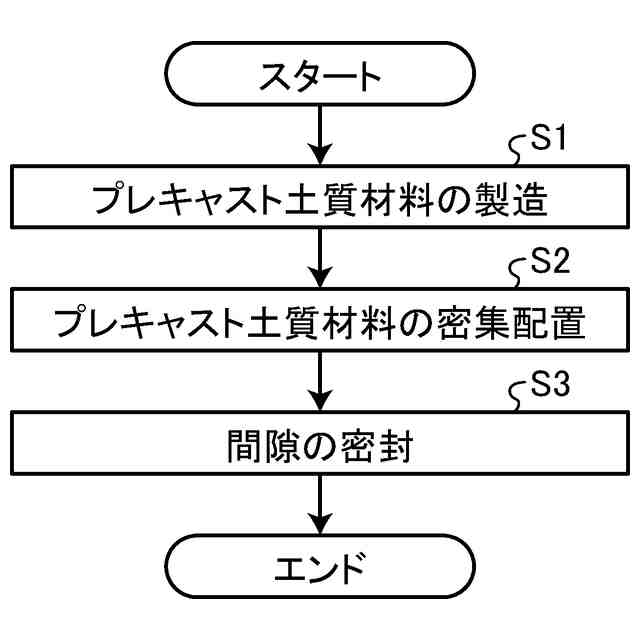

【選択図】図1
特許請求の範囲【請求項１】
低透水層を施工する方法であって、
低透水性の土質材料のまき出しと、まき出した前記土質材料に対する転圧とを層ごとに繰り返すことによって、積層した土層からなるブロック状のプレキャスト土質材料を予め製造するステップと、
製造した複数の前記プレキャスト土質材料を密集して配置した後、前記プレキャスト土質材料の間の間隙に、密封材料を設けて密封することにより、低透水層を施工するステップと、
を有することを特徴とする低透水層の施工方法。
続きを表示（約 560 文字）【請求項２】
前記プレキャスト土質材料の透水係数の方向依存性に基づいて、前記プレキャスト土質材料の配置向きを設定することを特徴とする請求項１に記載の低透水層の施工方法。
【請求項３】
前記低透水層が施工される領域の周囲において想定される水の流れの向きと、前記プレキャスト土質材料における土層の積層方向とが平行になるように、前記プレキャスト土質材料の配置向きを設定することを特徴とする請求項２に記載の低透水層の施工方法。
【請求項４】
低透水層の構造であって、
密集して配置され、層ごとに転圧された低透水性の土質材料を積層した土層からなるブロック状の複数のプレキャスト土質材料と、前記プレキャスト土質材料の間の間隙に設けられる密封材料とを備えることを特徴とする低透水層構造。
【請求項５】
前記プレキャスト土質材料の配置向きは、前記プレキャスト土質材料の透水係数の方向依存性に基づいて設定されることを特徴とする請求項４に記載の低透水層構造。
【請求項６】
前記低透水層の周囲において想定される水の流れの向きと、前記プレキャスト土質材料における土層の積層方向とが平行になるように設定されることを特徴とする請求項５に記載の低透水層構造。

発明の詳細な説明【技術分野】
【０００１】

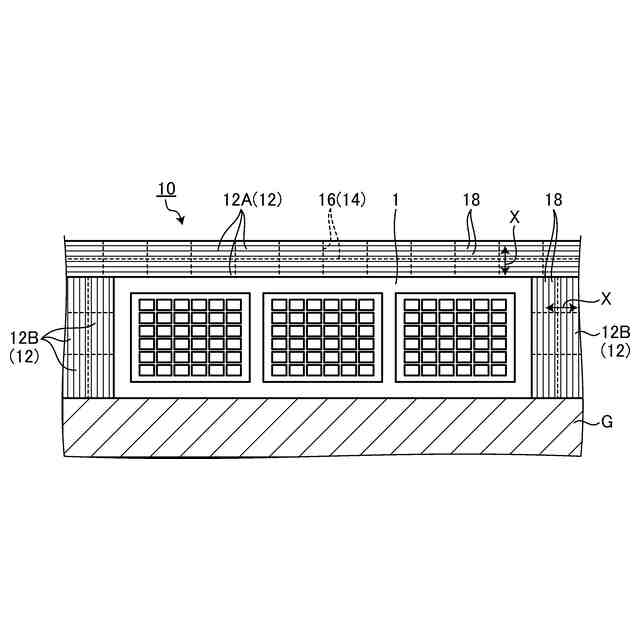

本発明は、例えば、低レベル放射性廃棄物処分場のコンクリートピットのような施設の周囲に設けられる低透水層の施工方法および低透水層構造に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、低レベル放射性廃棄物処分場のコンクリートピットのように、地下水の浸入をできる限り小さくなるように施工しなければならない施設では、コンクリートピット周囲は透水性の小さなベントナイトで囲われ、その周りは一般的な方法で覆土されている（例えば、特許文献１、非特許文献１を参照）。覆土層は、通常、ローラーや打撃ハンマー等の締固め機械により転圧施工される（例えば、特許文献２、非特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４８４３２号公報
特開２０２３－４９３０１号公報
【非特許文献】
【０００４】
「礫－砂－ベントナイト混合土の透水特性と透水係数の評価方法」、田中俊行他、土木学会論文集Ｃ、Vol.64、No.1、pp.101-110、2008年
「地盤統計学を用いたベントナイト系低透水層の空間分布推定」、小野文彦他、日本原子力学会「2006年秋の大会」講演集、p.105、2006年
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ローラーやハンマー等の締固め機械で覆土層を強く転圧すれば、覆土層の透水性は小さくなるが、覆土層の表面に沿って締固め機械を何度も往復しなければならないため、施工時間が増大するおそれがあった。
【０００６】
このような問題を解決するために、本発明者は施工時間を短縮する施工方法について鋭意検討を行った。その結果、転圧により製造したプレキャスト土質材料が透水異方性を持つことを利用した本発明に至った。
【０００７】
本発明は、上記に鑑みてなされたものであって、施工時間を短縮することができる低透水層の施工方法および低透水層構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記した課題を解決し、目的を達成するために、本発明に係る低透水層の施工方法は、低透水層を施工する方法であって、低透水性の土質材料のまき出しと、まき出した前記土質材料に対する転圧とを層ごとに繰り返すことによって、積層した土層からなるブロック状のプレキャスト土質材料を予め製造するステップと、製造した複数の前記プレキャスト土質材料を密集して配置した後、前記プレキャスト土質材料の間の間隙に、密封材料を設けて密封することにより、低透水層を施工するステップと、を有することを特徴とする。
【０００９】
また、本発明に係る他の低透水層の施工方法は、上述した発明において、前記プレキャスト土質材料の透水係数の方向依存性に基づいて、前記プレキャスト土質材料の配置向きを設定することを特徴とする。
【００１０】
また、本発明に係る他の低透水層の施工方法は、上述した発明において、前記低透水層が施工される領域の周囲において想定される水の流れの向きと、前記プレキャスト土質材料における土層の積層方向とが平行になるように、前記プレキャスト土質材料の配置向きを設定することを特徴とする。
（【００１１】以降は省略されています）
