公開番号2025128758
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025653
出願日2024-02-22
発明の名称トンネル防水シートの施工管理装置及び施工管理方法
出願人清水建設株式会社,株式会社ケー・エフ・シー
代理人個人
主分類E21D 11/38 20060101AFI20250827BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】防水シートを適度な弛みで敷設する施工技術の汎用性を高めることができる。

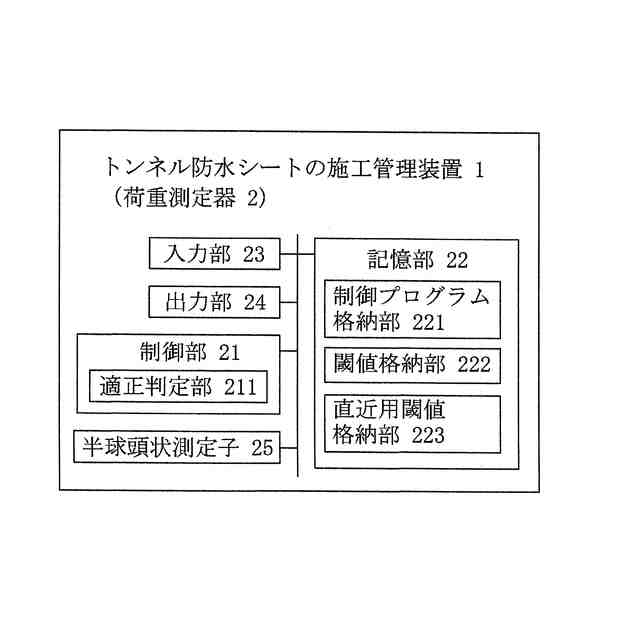

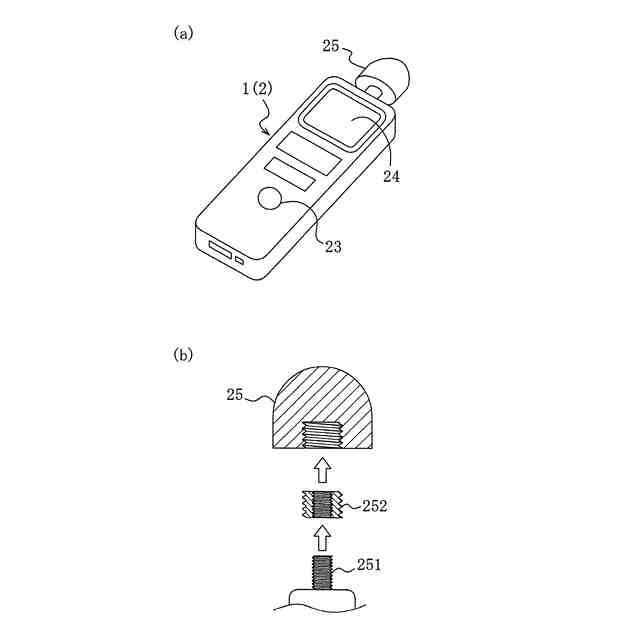

【解決手段】トンネル内周に敷設される防水シート50の測定点に押し付けられる着脱自在な半球頭状測定子25を有し、半球頭状測定子25が押し付けられた防水シート50が吹付コンクリート102に到達するまでの最大荷重を測定する荷重測定器2と、測定された最大荷重を閾値と対比して防水シート50の弛み量の適否を判定する適正判定部211と、適正判定部211の防水シート50の弛み量の不適正判定に応じて不適正情報を出力する出力部24とを備えるトンネル防水シートの施工管理装置1。
【選択図】図6

特許請求の範囲【請求項１】
トンネル内周に敷設される防水シートの測定点に押し付けられる着脱自在な半球頭状測定子を有し、前記半球頭状測定子が押し付けられた前記防水シートが吹付コンクリートに到達するまでの最大荷重を測定する荷重測定器と、
測定された前記最大荷重を閾値と対比して前記防水シートの弛み量の適否を判定する適正判定部と、
前記適正判定部の前記防水シートの弛み量の不適正判定に応じて不適正情報を出力する出力部とを備えることを特徴とするトンネル防水シートの施工管理装置。
続きを表示（約 1,000 文字）【請求項２】
前記荷重測定器が、打設された覆工コンクリートの直近に位置し且つ前記半球頭状測定子が押し付けられた直近防水シートが吹付コンクリートに到達するまでの直近最大荷重を測定し、
前記適正判定部が、測定された前記直近最大荷重を直近用閾値と対比して前記直近防水シートの弛み量の適否を判定し、
前記出力部が、前記適正判定部の前記直近防水シートの弛み量の不適正判定に応じて不適正情報を出力することを特徴とする請求項１記載のトンネル防水シートの施工管理装置。
【請求項３】
前記閾値として５０Ｎ～６５Ｎに含まれる数値が設定され、前記直近用閾値として１２０Ｎ～１３０Ｎに含まれる数値が設定されていることを特徴とする請求項２記載のトンネル防水シートの施工管理装置。
【請求項４】
前記適正判定部と前記出力部が前記荷重測定器に設けられていることを特徴とする請求項１～３の何れかに記載のトンネル防水シートの施工管理装置。
【請求項５】

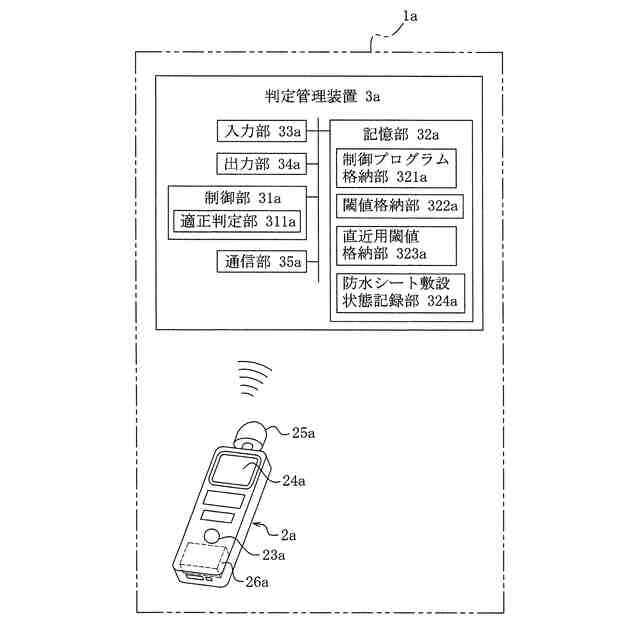

前記荷重測定器と通信接続可能な判定管理装置を備え、
前記適正判定部が判定管理装置に設けられ、前記出力部が荷重測定器に設けられていることを特徴とする請求項１～３の何れかに記載のトンネル防水シートの施工管理装置。
【請求項６】

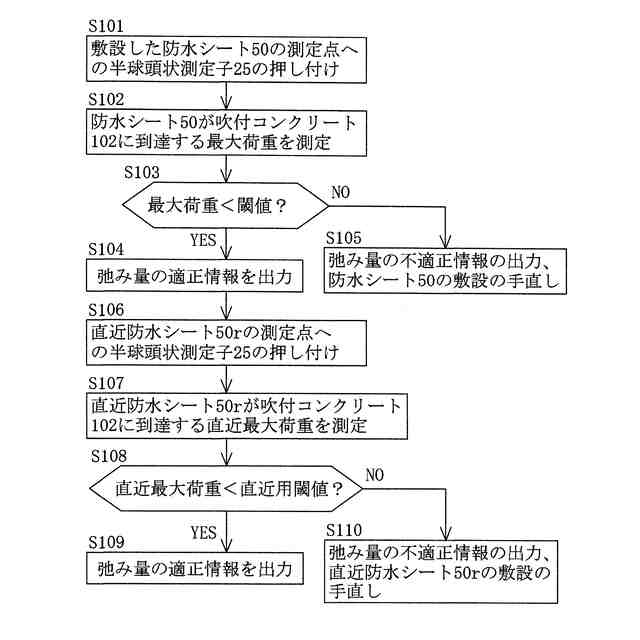

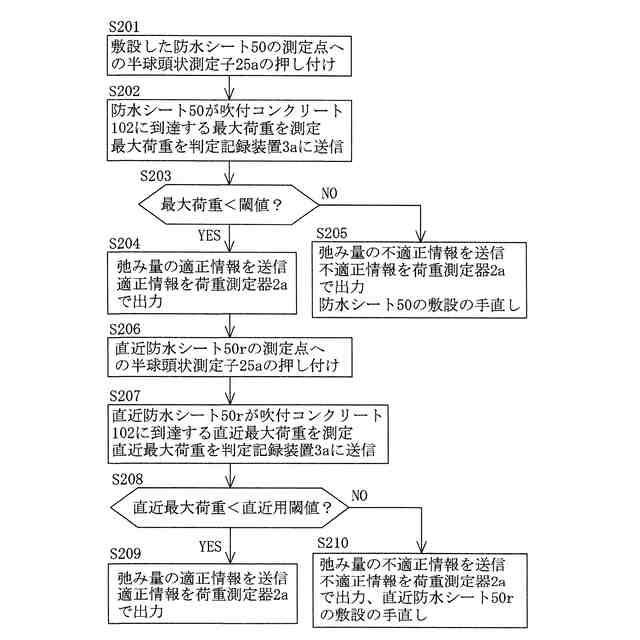

トンネル内周に敷設される防水シートの測定点に押し付けられる着脱自在な半球頭状測定子を有する荷重測定器を用い、吹付コンクリートの内周側に敷設された防水シートの測定点に前記半球頭状測定子を押し付け、前記防水シートが前記吹付コンクリートに到達するまでの最大荷重を測定する第１工程と、
測定された前記最大荷重を閾値と対比して前記防水シートの弛み量の適否を判定する第２工程とを有し、
前記防水シートの複数の測定点について前記第１工程と前記２工程を繰り返し行うことを特徴とするトンネル防水シートの施工管理方法。
【請求項７】

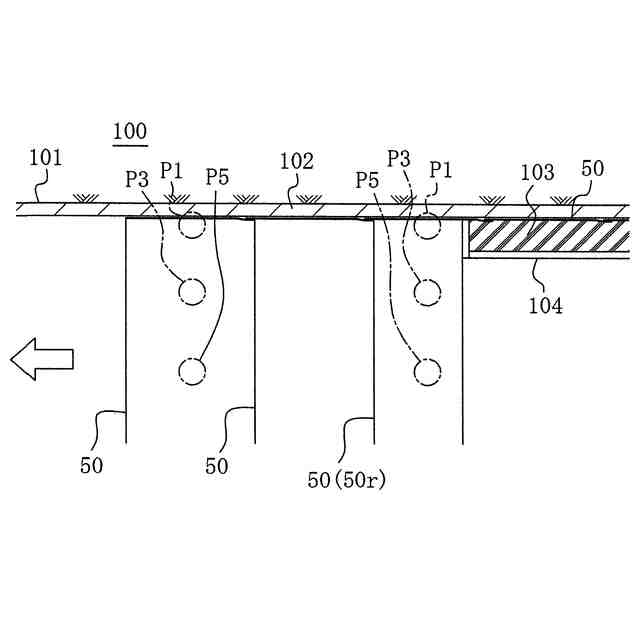

打設された覆工コンクリートの直近に位置し且つ前記吹付コンクリートの内周側に敷設された直近防水シートの測定点に前記半球頭状測定子を押し付け、前記直近防水シートが前記吹付コンクリートに到達するまでの直近最大荷重を測定する第３工程と、
測定された前記直近最大荷重を直近用閾値と対比して前記直近防水シートの弛み量の適否を判定する第４工程とを有し、
前記直近防水シートの複数の測定点について前記第３工程と前記４工程を繰り返し行うことを特徴とする請求項６記載のトンネル防水シートの施工管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネルに防水シートを適度な弛みで敷設する施工管理を行うためのトンネル防水シートの施工管理装置及びトンネル防水シートの施工管理方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、山岳トンネルでは、吹付コンクリートと覆工コンクリートとの間に防水シートを敷設する施工が行われている。敷設する防水シートには、例えば図９に示すような防水シート２００が用いられ、防水シート１００は、ＥＶＡ樹脂等の防水材２０１と不織布等の緩衝材２０２とが積層して形成され、防水材２０１とその背面側の緩衝材２０２とが、所定間隔を開けた位置に設けられる点状接着部２０３で点状に接着されて一体化されている。防水シート２００は、トンネル掘進方向長さに相当する所定幅で、トンネル横断面の円弧の長さに相当する敷設周長で形成される。
【０００３】
防水シート２００は、緩衝材２０２を吹付コンクリート３０１側にして吹付コンクリート３０１の内周に略沿うように敷設し、トンネル掘進方向で隣接する防水シート２００・２００の防水材２０１・２０１の端部同士を溶着して接続し、トンネル掘進方向に並設する。図９の防水シート２００の敷設例では、防水シート２００における緩衝材２０２の両端を、この防水シート２００にトンネル掘進で隣接する防水シート２００の端部と合わせて釘２０５で吹付コンクリート３０１に点状に固定すると共に、防水シート２００の緩衝材２０２の両端の間で緩衝材２０２の裏側に配置されている中間止め片２０４を釘２０５で吹付コンクリート１１０に点状に固定する。
【０００４】
更に、防水シート２００の緩衝材２０２の両端に略対応する位置において、トンネル掘進方向で隣接する防水シート２００・２００の防水材２０１・２０１の端部同士を溶着部２０６で重ね溶着して接合する。溶着部２０６は、防水シート２００の敷設周長に亘って弧状に設ける。防水シート２００が敷設されたトンネル内周側には、移動式型枠を用いて覆工コンクリートが打設される。
【０００５】

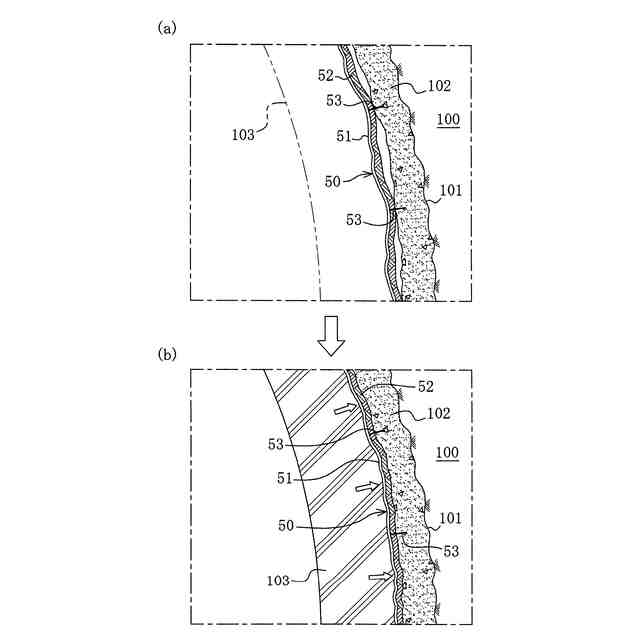

このようにトンネルに防水シート２００を敷設する際には、適度な弛みをもたせて防水シート２００を敷設することが重要である。即ち、適度な弛みをもたせて防水シート２００を敷設しないと、防水シート２００の敷設後に覆工コンクリートを打設したときに、防水シート２００が引っ張られて破損する可能性が高くなり、又、防水シート２００が引っ張られて防水シート２００の背面と吹付コンクリート３０１の内面との間に空洞が残り、この空洞に将来的に過度な水圧がかかって漏水が生ずる可能性も高くなる。
【０００６】
そのため、特許文献１、２では、防水シートに適度な弛みを確保するため、トンネルの吹付コンクリートに対応した半弧状の外枠の外側に膨張体を設け、膨張体の膨張で防水シートを吹付コンクリートに押し付けようにして敷設する敷設装置が提案されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１９－１９０１０１号公報
特開２０１９－１９９６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１、２の敷設装置を用いて防水シートを敷設する手法は、半弧状の外枠の外側に膨張体を有する大掛かりな専用の敷設装置を用い、専用の施工手順で敷設するものであるため、大規模なトンネル施工の施工現場で長尺の防水シートを敷設する場合には適するものの、多様なトンネル施工の施工現場で多様な防水シートを敷設することは難しく、汎用性が低いという問題がある。そのため、防水シートを適度な弛みで敷設するにあたり、汎用性が高く、多様なトンネル施工の施工現場で多様な防水シートを敷設する場合に適用することができる施工技術が求められている。
【０００９】
本発明は上記課題に鑑み提案するものであって、防水シートを適度な弛みで敷設するにあたり、多様なトンネル施工の施工現場で多様な防水シートを敷設する場合に適用することが可能な汎用性の高い施工技術を実現することができるトンネル防水シートの施工管理装置及びトンネル防水シートの施工管理方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明のトンネル防水シートの施工管理装置は、トンネル内周に敷設される防水シートの測定点に押し付けられる着脱自在な半球頭状測定子を有し、前記半球頭状測定子が押し付けられた前記防水シートが吹付コンクリートに到達するまでの最大荷重を測定する荷重測定器と、測定された前記最大荷重を閾値と対比して前記防水シートの弛み量の適否を判定する適正判定部と、前記適正判定部の前記防水シートの弛み量の不適正判定に応じて不適正情報を出力する出力部とを備えることを特徴とする。
これによれば、防水シートの弛み量の適否を判定するために、半球頭状測定子を測定点に押し付けて防水シートが吹付コンクリートに到達するまでの最大荷重を測定するだけで済み、大掛かりな専用の防水シート敷設装置を用いることなく、敷設した防水シートの弛み量の適否を判定することができる。従って、防水シートを適度な弛みで敷設するにあたり、多様なトンネル施工の施工現場で多様な防水シートを敷設する場合に適用することが可能な汎用性の高い施工技術を実現することができる。また、多様な施工現場で防水シートを適度な弛みで敷設することが可能となるから、多様なトンネル施工現場において、防水シートの破損防止、防水シートと吹付コンクリートとの間に空洞が残ることによって生ずる漏水、防水シートの張り過ぎによる覆工コンクリートの打設不充分箇所の発生を防止することができる。また、覆工コンクリート打設前の防水シートの測定点に半球頭状測定子を押し付けることで防水シートの弛み量の適否を判定できることから、防水シートの弛み量が不適正の場合に防水シートの敷設状態を容易に手直しすることができる。また、荷重測定器の測定子を半球頭状測定子とすることにより、荷重測定時の防水シートの破損を防止しつつ、簡単且つ正確に防水シートの敷設状態に対する荷重測定を行うことができる。また、半球頭状測定子を着脱自在とすることにより、多様な荷重計を荷重測定器として用いることができ、使用する荷重測定器のコスト低減を図ることができ、防水シートの敷設状態の適否判定に要する作業コストを低減することができる。
（【００１１】以降は省略されています）
