公開番号2025104549
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222431
出願日2023-12-28
発明の名称結束システム及び結束機
出願人マックス株式会社
代理人弁理士法人光陽国際特許事務所
主分類E04G 21/12 20060101AFI20250703BHJP(建築物)
要約【課題】結束機から電源部へ回生電流が流れることを防止できる結束システムを提供する。

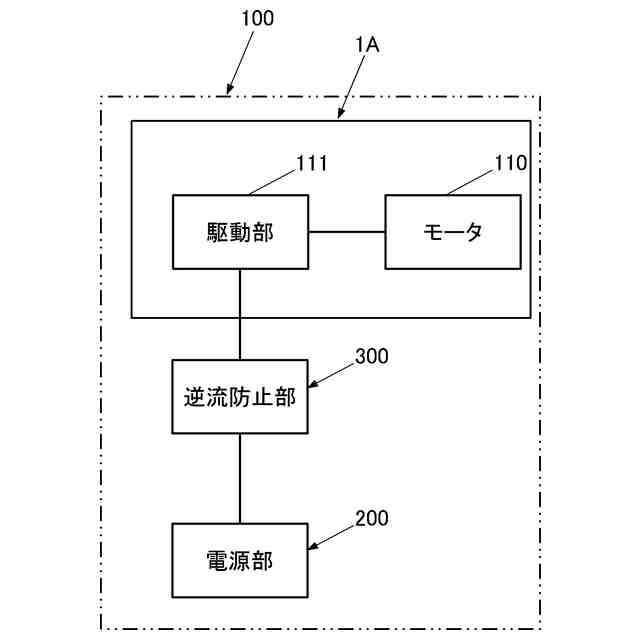

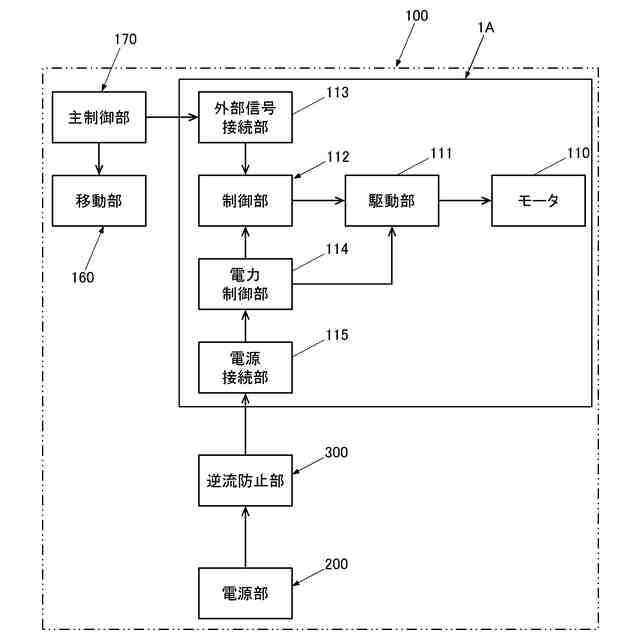

【解決手段】結束システム100は、鉄筋を結束する鉄筋結束機1Aと、鉄筋結束機1Aに電気を供給する電源部200と、鉄筋結束機1Aから電源部200へ回生電流が流れることを防止する逆流防止部300とを備え、鉄筋結束機1Aは、電源部200から供給された電気で駆動されるモータ110と、モータ110に流す電流の正負を切り替えて、モータ110の回転方向を逆転させる電流を流す逆転ブレーキを少なくとも実行可能な駆動部111とを備える。
【選択図】図1A
特許請求の範囲【請求項１】
結束物を結束する結束機と、
前記結束機に電気を供給する電源部と、
前記結束機から前記電源部へ回生電流が流れることを防止する逆流防止部とを備え、
前記結束機は、
前記電源部から供給された電気で駆動されるモータと、
前記モータに流す電流の正負を切り替えて、前記モータの回転方向を逆転させる電流を流す逆転ブレーキを少なくとも実行可能な駆動部とを備えた
結束システム。
続きを表示（約 540 文字）【請求項２】

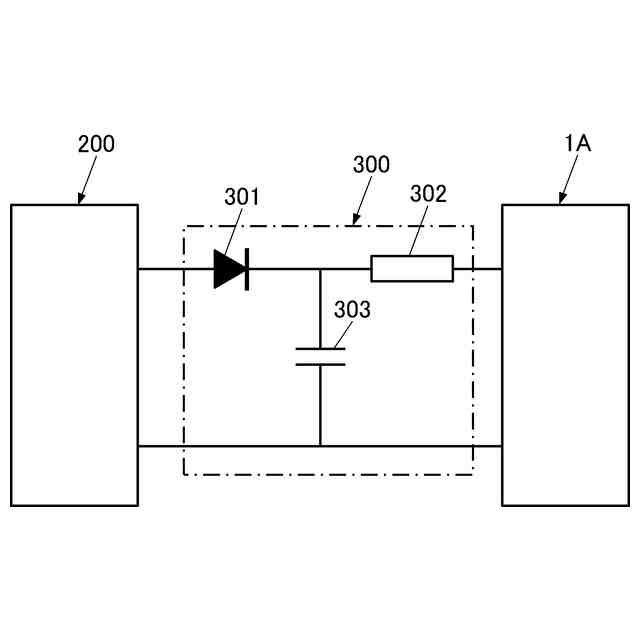

前記逆流防止部は、前記結束機から前記電源部への回生電流を遮断するダイオードと、回生電流を消費する抵抗及びコンデンサとを備えた
請求項１に記載の結束システム。
【請求項３】
前記結束機は、
結束物を結束するワイヤを送る送りモータと、
ワイヤを捩じる捩じりモータとを備え、
前記モータは、前記送りモータ及び／または前記捩じりモータを含む
請求項１に記載の結束システム。
【請求項４】

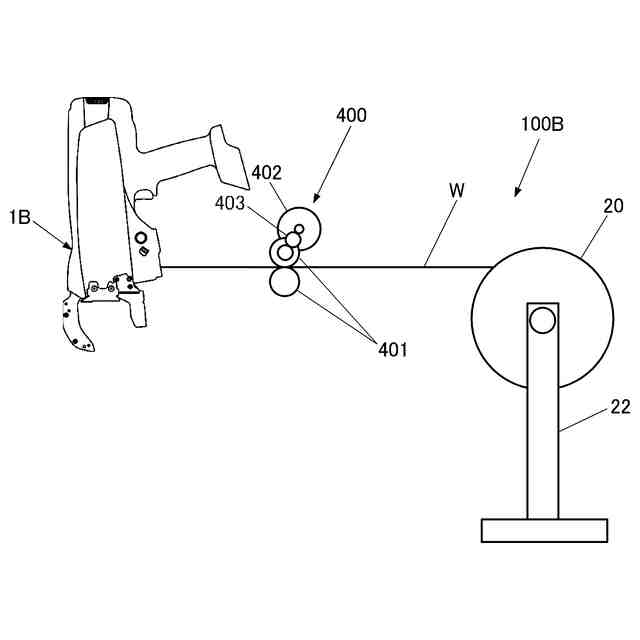

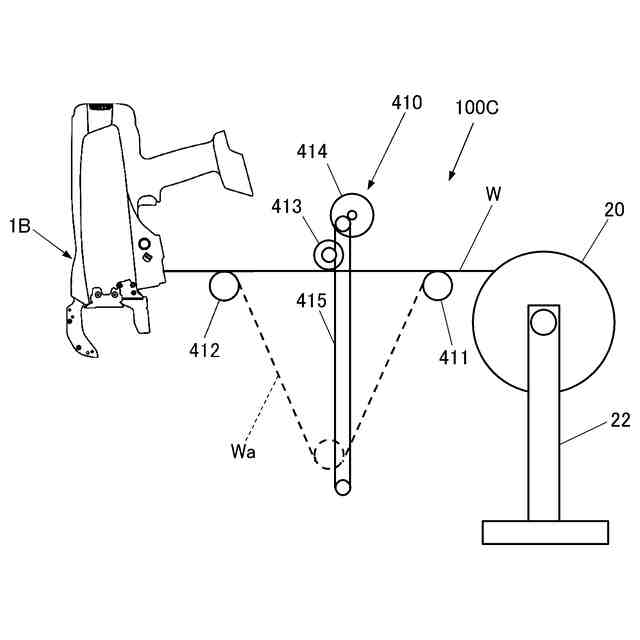

ワイヤが巻かれたリールが収容されるリール収容部と、
リール収容部に収納されたリールからワイヤを引き出すワイヤ引き出し部とを備え、
前記ワイヤ引き出し部は、ワイヤを引き出す引き出しモータを備え、
前記モータは、前記引き出しモータを含む
請求項１に記載の結束システム。
【請求項５】
電源部から供給された電気で駆動されるモータと、
前記モータに流す電流の正負を切り替えて、前記モータの回転方向を逆転させる電流を流す逆転ブレーキを少なくとも実行可能な駆動部と、
前記電源部へ回生電流が流れることを防止する逆流防止部と
を備えた結束機。

発明の詳細な説明【技術分野】
【０００１】
鉄筋などの結束物をワイヤで結束する結束機を備えた結束システム、結束機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
コンクリート建造物には強度を向上させるために鉄筋が使用されており、コンクリート打設時に鉄筋が所定の位置からずれないように、ワイヤで結束している。
【０００３】
従来から、２本以上の鉄筋にワイヤを巻き、鉄筋に巻いたワイヤを捩じって当該２本以上の鉄筋をワイヤで結束する結束機が提案されている。
【０００４】

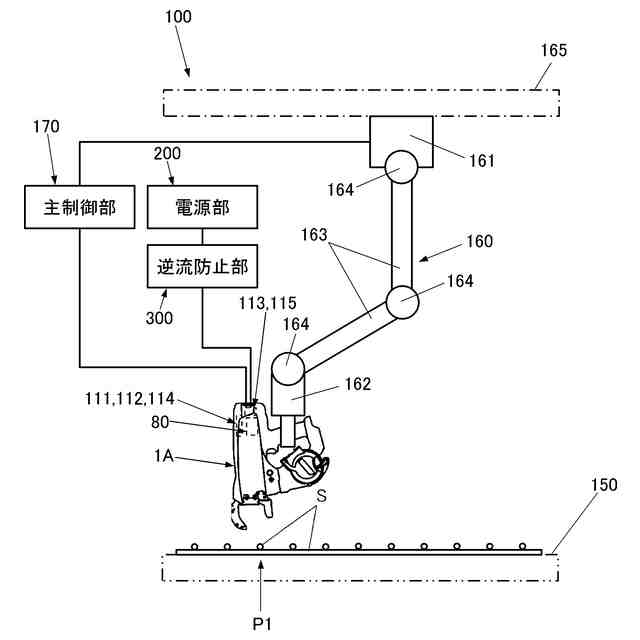

このような結束機を、設置して使用する鉄筋網の製造装置に適用した技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－３５０５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
手で持って使用する結束機を鉄筋網の製造装置に用いる構成では、従来、結束機に取り付けられるバッテリから結束機に電気を供給していた。
【０００７】
これに対し、鉄筋網の製造装置に電源部を備え、結束機にバッテリを取り付けず、結束機の外部の電源部から電気を供給する構成が提案されている。
【０００８】
結束機では、モータの回転を停止させる制動制御として、モータに流す電流の正負を切り替えて、モータの回転方向を逆転させる電流を流す逆転ブレーキが用いられる。逆転ブレーキが実行されると、短時間ではあるが、回生電流が発生する。結束機に取り付けられるバッテリで駆動した場合は、発生する回生電流をバッテリが吸収することができる。しかし、外部の電源部として一般的に使用される定電圧電源は、回生電流を吸収するなどの回生電流に対する保護機能が備えられておらず、電源部に回生電流が流れることは好ましくない。電源部に回生電流が流れると、電源部が供給する電圧が不安定になったり、電源部に電気的な負荷がかかることで電源部の劣化を招く等の不具合を引き起こすおそれがある。
【０００９】
本開示は、結束機から電源部へ回生電流が流れることを防止できる結束システム、および電源部へ回生電流が流れることを防止できる結束機を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上述した課題を解決するため、本開示は、結束物を結束する結束機と、結束機に電気を供給する電源部と、結束機から電源部へ回生電流が流れることを防止する逆流防止部とを備え、結束機は、電源部から供給された電気で駆動されるモータと、モータに流す電流の正負を切り替えて、モータの回転方向を逆転させる電流を流す逆転ブレーキを少なくとも実行可能な駆動部とを備えた結束システムを提供する。
（【００１１】以降は省略されています）
