公開番号2025006848
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023107869
出願日2023-06-30
発明の名称ステープラ
出願人マックス株式会社
代理人弁理士法人光陽国際特許事務所
主分類B27F 7/19 20060101AFI20250109BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】ドライバの傾きを抑制して、一対の針足に掛かる力が均等になるステープラを提供する。
【解決手段】ステープラ1Aは、針クラウン10aと第1の針足10b及び第2の針足10cとからなる針10を用紙に打ち込むドライバ2Aと、針10の打込み方向に移動するドライバシャフト3Aと、ドライバ2Aをドライバシャフト3Aに対し、針10が打込み位置にセットされた状態における針クラウン10a軸方向に沿って回動可能に支持するドライバ取付け部4Aを備える。
【選択図】図2A
特許請求の範囲【請求項１】
クラウン部と一対の脚部とからなる針を用紙に打ち込むドライバと、
前記用紙に打ち込まれて前記用紙を貫通した前記脚部を折り曲げるクリンチャと、
前記ドライバを前記針の打込み方向に移動可能に支持する支持部と
を備えるステープラであって、
前記支持部は、
前記ドライバを、前記針が打込み位置にセットされた状態における前記クラウン部の軸方向に沿って回動可能に支持する
ステープラ。
続きを表示（約 410 文字）【請求項２】
前記ドライバによって前記針を前記用紙に打ち込む際に、前記ドライバを前記打込み方向にガイドするガイド部を備えた
請求項１に記載のステープラ。
【請求項３】
前記支持部は、前記軸方向における前記ドライバの中心位置を回動可能に支持する
請求項１又は２に記載のステープラ。
【請求項４】
前記支持部は、
前記ドライバを回動可能に支持するドライバ取付け部と、
前記軸方向に沿って延伸し、前記ドライバ取付け部を前記打込み方向に移動させるドライバシャフトとを有する
請求項３に記載のステープラ。
【請求項５】
前記支持部は、
前記軸方向に延伸し、前記軸方向における一部で前記ドライバを回動可能に支持するとともに、前記ドライバを前記打込み方向に移動させるドライバシャフトを有する
請求項３に記載のステープラ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、針で用紙を綴じるステープラに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ステープル（針）を打ち出すドライバが駆動軸に支持されるステープラが提案されている（例えば、特許文献１参照）。このようなステープラでは、ドライバの左右の両側が駆動軸に支持される。
【０００３】
また、ドライバの上下位置を調整可能とするためのＴボルトを介して、ドライバの中央を押圧する技術が提案されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第４５１３４４３号公報
特許第３３４６１９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のステープラでは、駆動軸（ピン）が撓むなどにより傾くと、それに追従してドライバが傾く。ドライバが傾くと、ドライバがステープルを押圧する動作で、一方の針足に掛かる力と他方の針足に掛かる力に差が生じる。これにより、一対の針足に掛かる力が不均等であることに起因して、ステープルの座屈が発生する可能性があった。
【０００６】
そこで、ドライバの傾きを抑制して、一対の針足に掛かる力が均等になるステープラを提供する。
【課題を解決するための手段】
【０００７】
上述した課題を解決するため、本発明は、クラウン部と一対の脚部とからなる針を用紙に打ち込むドライバと、用紙に打ち込まれて用紙を貫通した前記脚部を折り曲げるクリンチャと、ドライバを針の打込み方向に移動可能に支持する支持部とを備えるステープラであって、支持部は、ドライバを、針が打込み位置にセットされた状態におけるクラウン部の軸方向に沿って回動可能に支持するステープラである。
【０００８】
本発明では、ドライバと支持部は、針が打込み位置にセットされた状態におけるクラウン部の軸方向に沿って相対的に回動する。これにより、ドライバは、針が打込み位置にセットされた状態におけるクラウン部の軸方向に対して傾くことが抑制される。
【発明の効果】
【０００９】
本発明では、ドライバで針を打ち出す動作で、針の第１の針足と第２の針足に略均等に力が掛かる。これにより、第１の針足と第２の針足に掛かる力が不均等であることに起因する針の座屈の発生を抑制することができる。
【図面の簡単な説明】
【００１０】

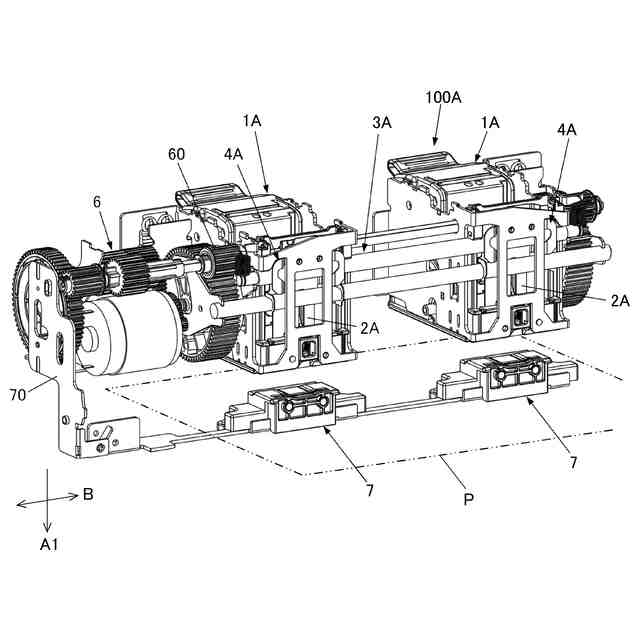

本実施の形態の綴じ装置の一例を示す斜視図である。

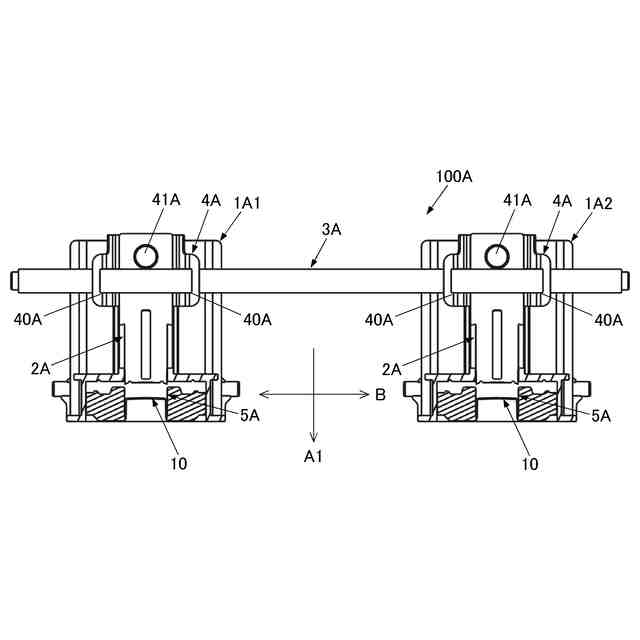

本実施の形態の綴じ装置の一例を示す正面断面図である。

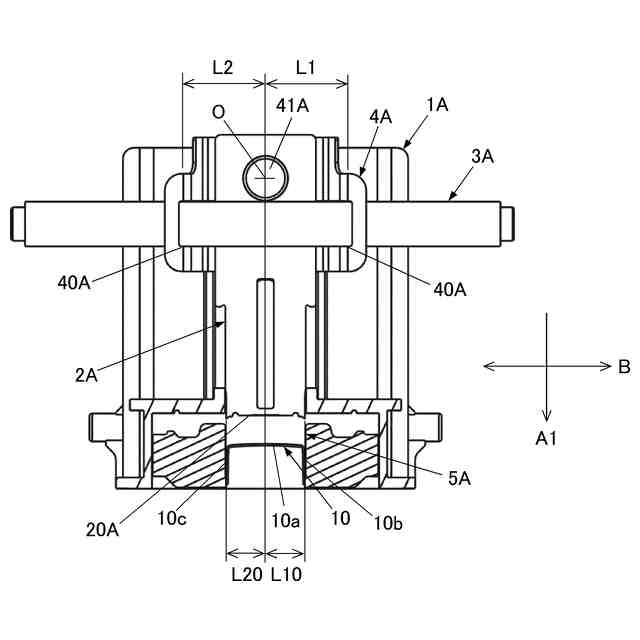

本実施の形態のステープラの一例を示す正面断面図である。

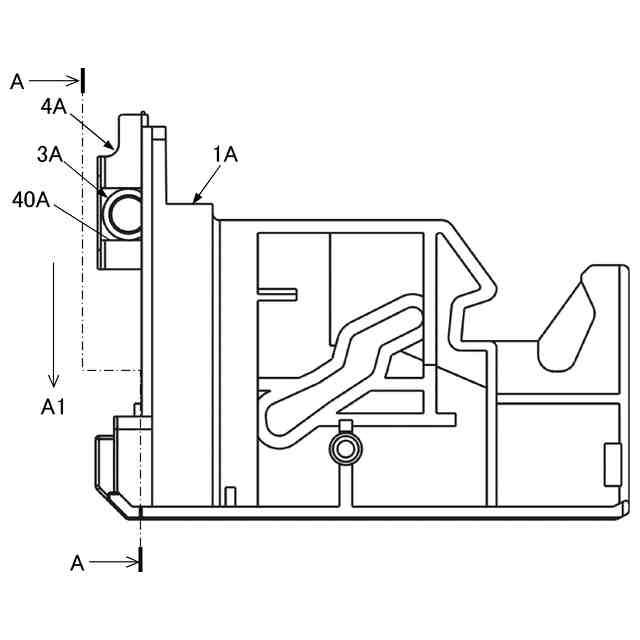

本実施の形態のステープラの一例を示す側面図である。

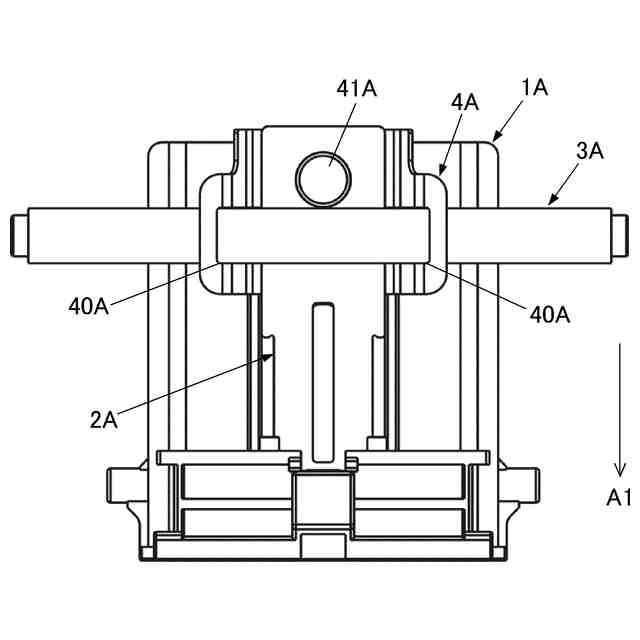

本実施の形態のステープラの一例を示す正面図である。

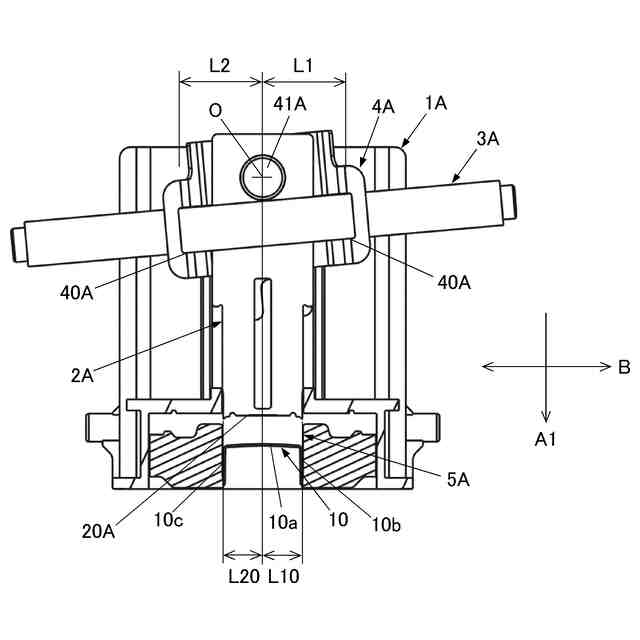

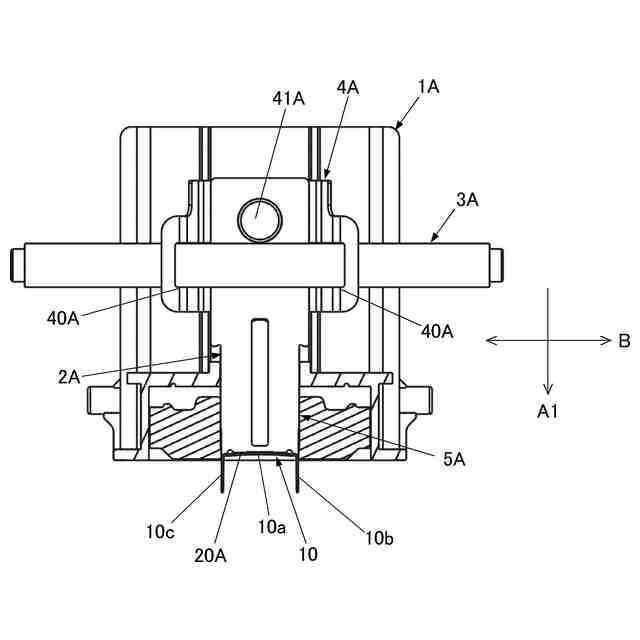

本実施の形態のステープラの動作の一例を示す正面断面図である。
本実施の形態のステープラの動作の一例を示す正面断面図である。
本実施の形態のステープラの動作の一例を示す正面断面図である。
本実施の形態のステープラの変形例を示す斜視図である。

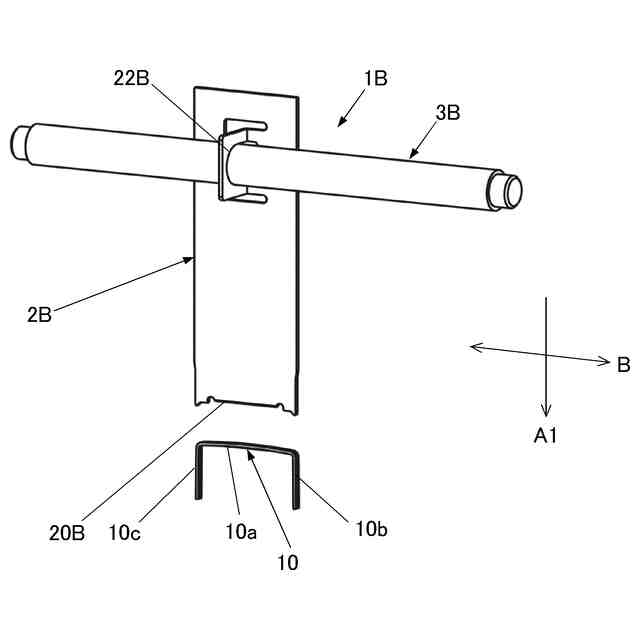

本実施の形態のステープラの変形例を示すドライバの斜視図である。
本実施の形態のステープラの他の変形例を示す斜視図である。
本実施の形態のステープラの他の変形例を示すドライバの斜視図である。
本実施の形態のステープラの他の変形例を示す斜視図である。
本実施の形態のステープラの他の変形例を示すドライバの斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
