公開番号2025173375
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078933
出願日2024-05-14
発明の名称シート製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B27N 3/00 20060101AFI20251119BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】所望の厚さ、所望の重量を有する第2シートを生成することができるシート製造装置を提供すること。
【解決手段】繊維を含む原料を堆積してウェブを生成するウェブ生成部と、ウェブ生成部により生成されたウェブを加圧して第1シートを生成する第1シート生成部と、第1シート生成部により生成された第1シートが複数枚重ねされた積層体を第1シートの厚さ方向に加圧して第2シートを生成する第2シート生成部と、を備えることを特徴とするシート製造装置。
【選択図】図2
特許請求の範囲【請求項１】
繊維を含む原料を堆積してウェブを生成するウェブ生成部と、
前記ウェブ生成部により生成された前記ウェブを加圧して第１シートを生成する第１シート生成部と、
前記第１シート生成部により生成された前記第１シートが複数枚重ねされた積層体を前記第１シートの厚さ方向に加圧して第２シートを生成する第２シート生成部と、を備えることを特徴とするシート製造装置。
続きを表示（約 810 文字）【請求項２】
前記ウェブは、前記繊維同士を結着させる結着材を含み、
前記第１シート生成部は、前記ウェブを加熱加圧し、
前記第２シート生成部は、前記第１シートを加熱加圧する請求項１に記載のシート製造装置。
【請求項３】
前記結着材は、第１樹脂で構成される芯材と、前記第１樹脂よりも融点が低い第２樹脂で構成され、前記芯材を覆う被覆層と、を有する請求項２に記載のシート製造装置。
【請求項４】
前記第１シート中の前記繊維の密度をρ１とし、前記第２シート中の前記繊維の密度をρ２としたとき、ρ１／ρ２は、０．１以上０．８以下である請求項１ないし３のいずれか１項に記載のシート製造装置。
【請求項５】
前記第１シート生成部により生成された前記第１シートを所定の形状に切断する切断部を有し、
前記積層体は、前記切断部により切断された前記第１シートが複数枚重ねられたものである請求項１ないし３のいずれか１項に記載のシート製造装置。
【請求項６】
前記切断部により切断された前記第１シートを貯留するストック部と、
前記ストック部から前記第２シート生成部へ前記第１シートを供給する供給部と、
前記第２シート生成部で加圧される前記積層体を構成する前記第１シートの枚数を設定する設定部と、を備える請求項５に記載のシート製造装置。
【請求項７】
前記ウェブの厚さまたは重量を検出する検出部を備え、
前記供給部は、前記検出部の検出値に基づいて、前記積層体を構成する前記第１シートの枚数を設定する請求項６に記載のシート製造装置。
【請求項８】
前記設定部は、前記第２シートの厚さまたは重量を目標値とするように前記積層体を構成する前記第１シートの枚数を設定する請求項７に記載のシート製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート製造装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に記載されているように、古紙を粗砕する粗砕部、粗砕部で得られた粗砕片を解繊する解繊部、解繊部で得られた解繊物を平面上に堆積させる堆積部、堆積したウェブを加熱、加圧する加熱加圧部、加熱加圧部で得られたシートを所定の形状に裁断する裁断部、および得られたシートを回収するシート回収部を備えた繊維構造体製造装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－７２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような繊維構造体製造装置により製造されるシートは、厚さが比較的薄いものに限られている。このため、シートの用途が限定的である。
【課題を解決するための手段】
【０００５】
本発明のシート製造装置は、繊維を含む原料を堆積してウェブを生成するウェブ生成部と、
前記ウェブ生成部により生成された前記ウェブを加圧して第１シートを生成する第１シート生成部と、
前記第１シート生成部により生成された前記第１シートが複数枚重ねされた積層体を前記第１シートの厚さ方向に加圧して第２シートを生成する第２シート生成部と、を備える。
【図面の簡単な説明】
【０００６】
図１は、本発明の実施形態に係るシート製造装置の概略を示す構成図である。

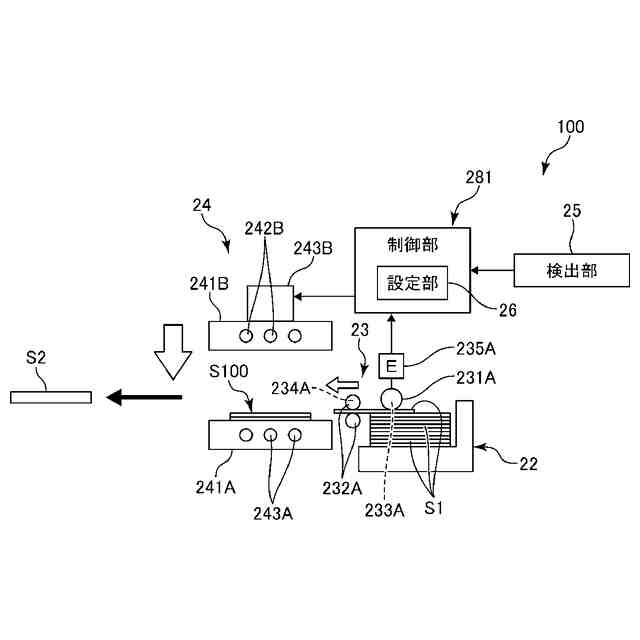

図２は、図１に示すシート製造装置のストック部、供給部および第２シート生成部の概略を示す構成図である。
図３は、図１に示すシート製造装置の添加剤供給部から供給される結着材の一例を示す斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明のシート製造装置を添付図面に示す好適な実施形態に基づいて詳細に説明する。
【０００８】
＜実施形態＞
図１は、本発明の実施形態に係るシート製造装置の概略を示す構成図である。図２は、図１に示すシート製造装置のストック部、供給部および第２シート生成部の概略を示す構成図である。図３は、図１に示すシート製造装置の添加剤供給部から供給される結着材の一例を示す斜視図である。
【０００９】
なお、以下では、図１および図２の上側を「上」または「上方」、下側を「下」または「下方」と言うことがある。また、図２の左側を「左」または「左側」、右側を「右」または「右側」と言うことがある。また、図１は、概略構成図であり、シート製造装置１００の各部の位置関係、向き、大きさ等は、図示のものに限定されない。また、図１において、粗砕片Ｍ２、解繊物Ｍ３、第１選別物Ｍ４－１、第２選別物Ｍ４－２、第１ウェブＭ５、細分体Ｍ６、混合物Ｍ７、第２ウェブＭ８、第１シートＳ１および第２シートＳ２が搬送される方向、すなわち、矢印で示す方向を搬送方向とも言う。また、図１中の矢印の先端側を搬送方向における「下流側」、図１中の矢印の基端側を搬送方向における「上流側」とも言う。
【００１０】
図１に示すシート製造装置１００は、例えば使用済みのコピー用紙のような古紙である原料Ｍ１から第２シートＳ２を生成するシート製造装置１００である。第２シートＳ２は、厚さが０．５ｍｍ以上５００ｍｍ以下程度の厚紙またはボートである。
（【００１１】以降は省略されています）
