特許ウォッチ

公開番号2024092212
公報種別公開特許公報(A)
公開日2024-07-08
出願番号2022207979
出願日2022-12-26
発明の名称ステープラ
出願人マックス株式会社
代理人弁理士法人光陽国際特許事務所
主分類B27F 7/19 20060101AFI20240701BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】用紙束を挟持した状態で、テーブルリンクの剛性を変えることが可能なステープラを提供する。

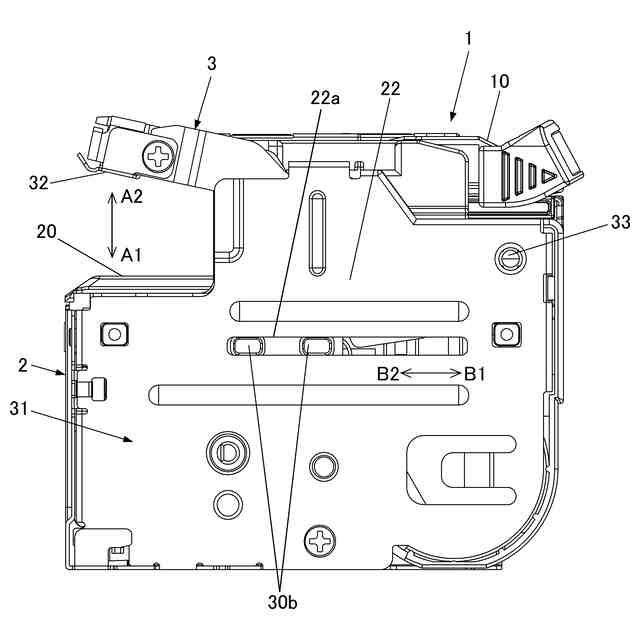

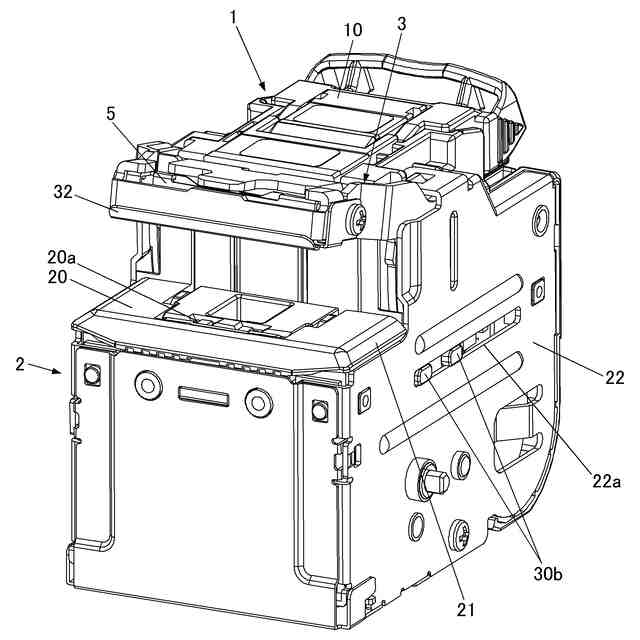

【解決手段】ステープラ1は、用紙束Pにステープルを打ち込む打込部4と、用紙束Pを貫通したステープルの脚部を曲げるクリンチ部5と、打込部4と対向してクリンチ部5を支持し、クリンチ部5を打込部4と離接する第1の方向に移動させるテーブルリンク3と、打込部4、クリンチ部5及びテーブルリンク3を駆動するモータ60と、テーブルリンク3に設けられる当接部34と、当接部34と当接し、第1の方向と交差する第2の方向に移動して、テーブルリンク3の第1の方向への移動を規制する規制部30aとを備える。

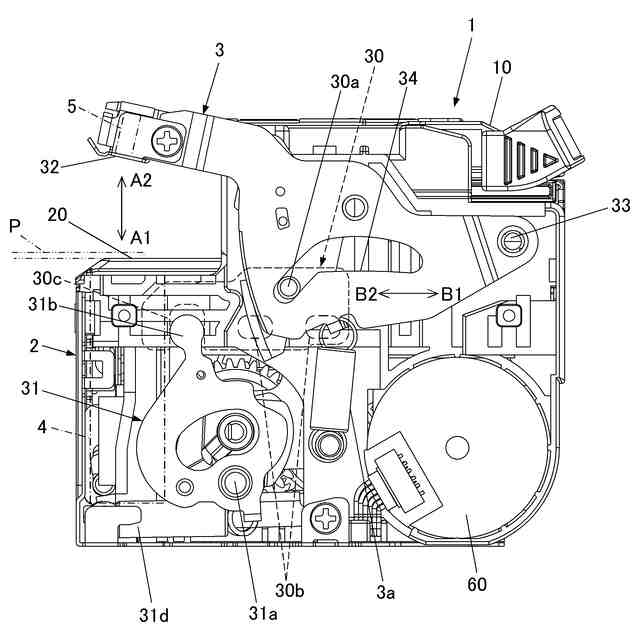

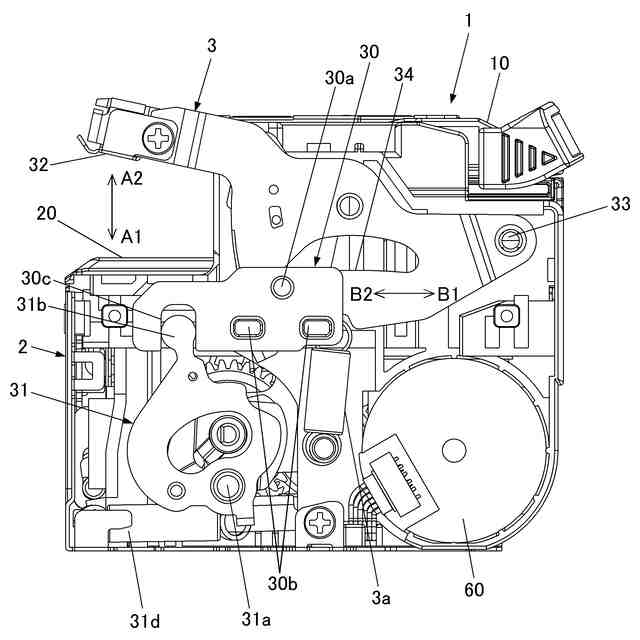

【選択図】図1A
特許請求の範囲【請求項１】
用紙束にステープルを打ち込む打込部と、
用紙束に打ち込まれて貫通したステープルの脚部を曲げるクリンチ部と、
前記打込部と対向する位置で前記クリンチ部を支持し、前記クリンチ部を前記打込部と離接する第１の方向に移動させるテーブルリンクと、

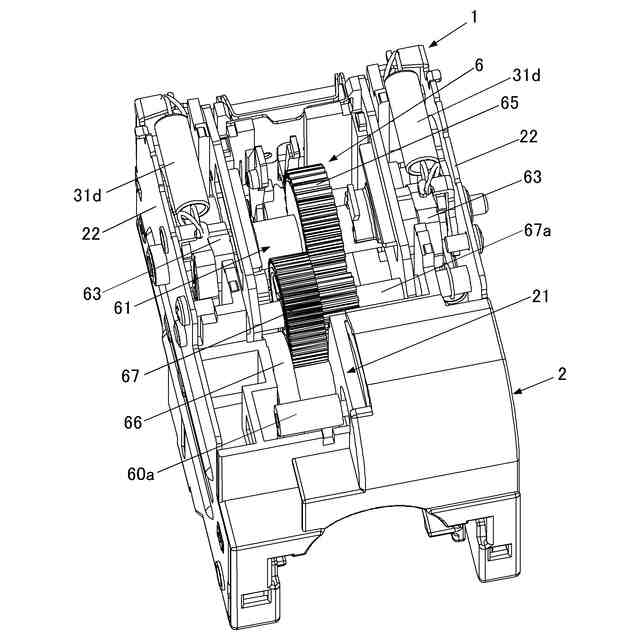

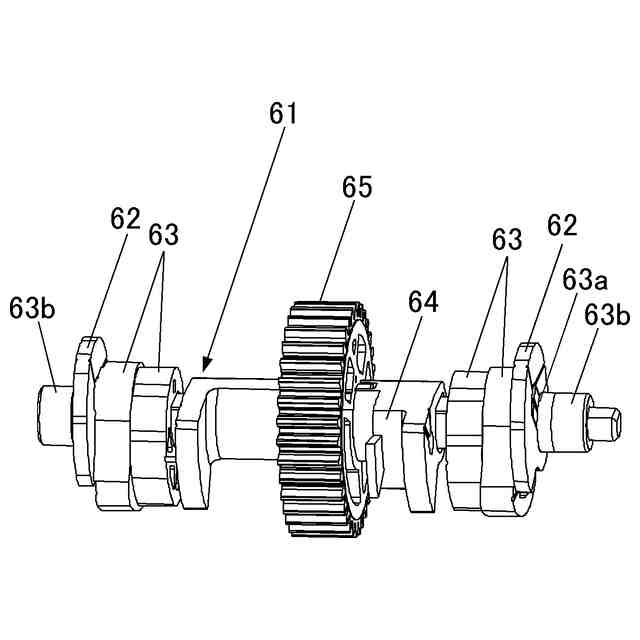

前記打込部を駆動するモータと、
前記テーブルリンクに当接しつつ、前記第１の方向と交差する第２の方向に移動して、前記クリンチ部が前記打込部から離間する方向への移動を規制する規制部と
を備え、
前記規制部が前記テーブルリンクと当接する位置は、前記クリンチ部と前記打込部とが離間するほど前記クリンチ部へ近づく方向へ変化する
ステープラ。
続きを表示（約 580 文字）【請求項２】
前記規制部が前記テーブルリンクと当接する位置は、前記クリンチ部と前記打込部とが近づくほど前記クリンチ部から離れる方向へ変化する
請求項１に記載のステープラ。
【請求項３】

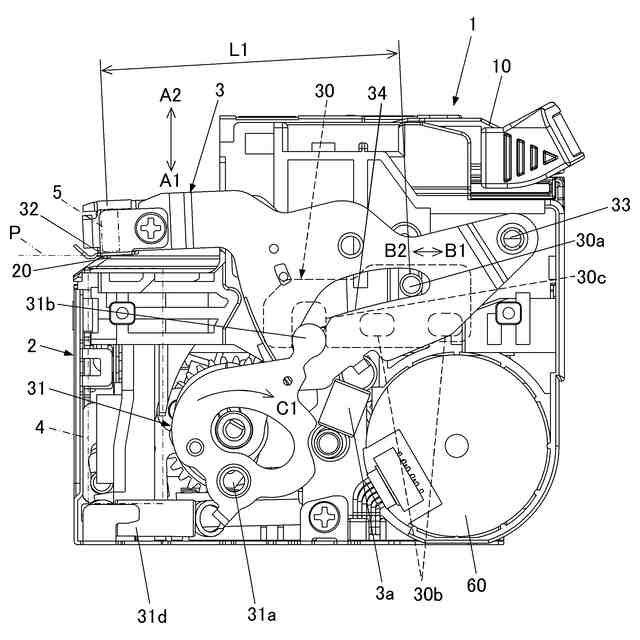

前記テーブルリンクは、一端側に前記クリンチ部が取り付けられ、他端側が軸で回転可能に支持され、前記クリンチ部と前記軸との間に、前記規制部が当接する当接部を有する
請求項２に記載のステープラ。
【請求項４】

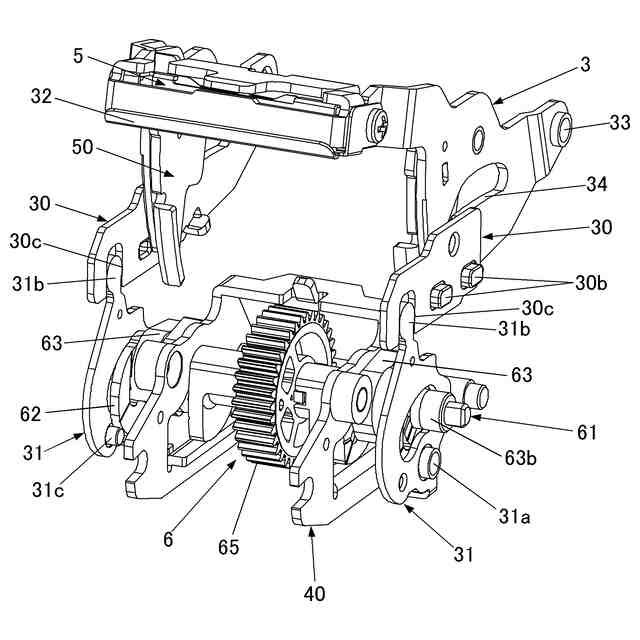

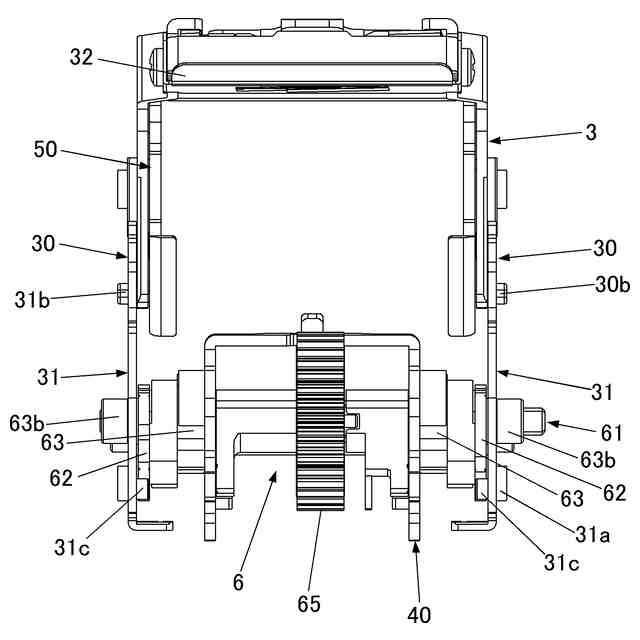

前記規制部を有したロックプレートと、
前記ロックプレートを前記第２の方向に沿って移動可能に支持するフレーム当接部と
を備え、
前記ロックプレートは、前記フレーム当接部に誘導されるガイド部を有する
請求項３に記載のステープラ。
【請求項５】
前記ロックプレートは、前記第２の方向に沿って複数の前記ガイド部を有し、
前記規制部は、前記複数のガイド部の間に設けられる
請求項４に記載のステープラ。
【請求項６】
前記モータは、前記ロックプレートを移動させる
請求項４に記載のステープラ。
【請求項７】
前記当接部は、前記クリンチ部から離れる方向に向かう溝カムによって形成される
請求項３に記載のステープラ。

発明の詳細な説明【技術分野】
【０００１】
明細書、特許請求の範囲、要約書及び図面の開示は、ステープルで用紙束を綴じるステープラに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ステープルで用紙束を綴じるステープラにおいては、綴り用テーブルとステープルを打出すユニットとの間にセットされた用紙束を挟みつけ、この状態を固定した後にステープルを打ち出して用紙束を貫通させ、さらに貫通したステープルの脚部をクリンチャによって折り曲げてクリンチすることが必要である。
【０００３】
従来のステープラでは、用紙束を挟みつけた状態を固定するため、固定プレートの凸部を案内溝に沿ってスライド移動させ、用紙束の厚みに応じた位置まで移動した固定プレートの斜面が綴り用テーブルを移動させるテーブルリンクの固定ピンと楔状に係合する。このようにして、テーブルリンクがロック状態となり綴り用テーブルが開動することができなくなる構成である（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－０５９３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のステープラは、綴り用テーブルとステープルを打出すユニットとの間にセットされた用紙束を挟みつけた後に、規定の位置まで凸部が移動し案内溝と係合することで、この状態が固定される。このとき、テーブルリンクの固定ピンが固定プレートと当接する位置とクリンチャ部との距離は、挟みつける用紙束の厚みによらず一定である。
【０００６】
クリンチャ部からテーブルリンクの固定ピンが固定プレートと当接する位置までの距離が一定であると、用紙束を挟みつけた状態でのテーブルリンクの剛性は略一定となる。テーブルリンクは、ステープルで綴じる用紙の枚数が多い場合や用紙が厚い場合などの、ステープルを用紙束に打ち込むときに必要な打出し荷重が最も必要となる場合においても、ステープルの打出し荷重に耐える剛性を保つように固定ピンの位置が設定されている。つまりテーブルリンクは想定される最大の打出し荷重に耐えられる強度設定となっている。もしもテーブルリンクがステープルの打出し荷重に耐えらない剛性であった場合には、ステープルが用紙束を貫通している最中にテーブルリンクが打出し部から離れる方向に変形してしまい、ステープルの針クラウンが用紙束から浮いた状態で打出し動作を完了してしまう可能性があるため、このような事象を生じさせない部品強度に設定されている。
【０００７】
打出し部によるステープルの打出しにより用紙束へのステープルの貫通が完了した後、用紙束を貫通したステープルの脚部をクリンチャ部の動作によって用紙束に向けて折り曲げる。脚部を曲げるクリンチャ部の動作ストロークの余剰分は、テーブルリンクが変形することで吸収する。つまり、クリンチ動作ではテーブルリンクを変形させている。テーブルリンクの剛性が高いほどテーブルリンクを変形させるために必要なモータの負荷は大きくなるため、モータに流れる電流値は上昇する。
【０００８】
そこで、用紙束の厚さに応じて、テーブルリンクの剛性を変えることが可能なステープラを提供する。
【課題を解決するための手段】
【０００９】
明細書、特許請求の範囲、要約書及び図面は、用紙束にステープルを打ち込む打込部と、用紙束に打ち込まれて貫通したステープルの脚部を曲げるクリンチ部と、打込部と対向する位置でクリンチ部を支持し、クリンチ部を打込部と離接する第１の方向に移動させるテーブルリンクと、打込部を駆動するモータと、テーブルリンクに当接しつつ、第１の方向と交差する第２の方向に移動して、クリンチ部が打込部から離間する方向への移動を規制する規制部とを備え、規制部がテーブルリンクと当接する位置は、クリンチ部と打込部とが離間するほどクリンチ部へ近づく方向へ変化するステープラが開示される。
【００１０】
ステープラは、規制部がクリンチ部から離接する方向に移動することで、規制部がテーブルリンクと当接する位置からクリンチ部までの距離が変化する。テーブルリンクは、規制部がテーブルリンクと当接する位置からクリンチ部までの距離が短いと、同距離が長い場合と比較して剛性が高くなり、同距離が長くなるに従い剛性が低くなる。つまり、規制部がテーブルリンクと当接する位置が変化することで、テーブルリンクの剛性が変化する。これにより、ステープルで綴じる用紙の枚数が多い、用紙が厚いなどにより用紙束が厚いときには剛性を高く保ち、用紙の枚数が少ない、用紙が薄いなどにより用紙束が薄いときには剛性を低くすることができる。
【発明の効果】
（【００１１】以降は省略されています）
