公開番号2025172241
公報種別公開特許公報(A)
公開日2025-11-21
出願番号2022159116
出願日2022-09-30
発明の名称カテーテルおよびカテーテルへのマーカー部材の固定方法
出願人テルモ株式会社
代理人個人,個人
主分類A61M 25/098 20060101AFI20251114BHJP(医学または獣医学;衛生学)
要約【課題】マーカー部材を脱落しないように固定しつつ管体の外径を抑えることのできるカテーテルおよびカテーテルへのマーカー部材の固定方法を提供する。

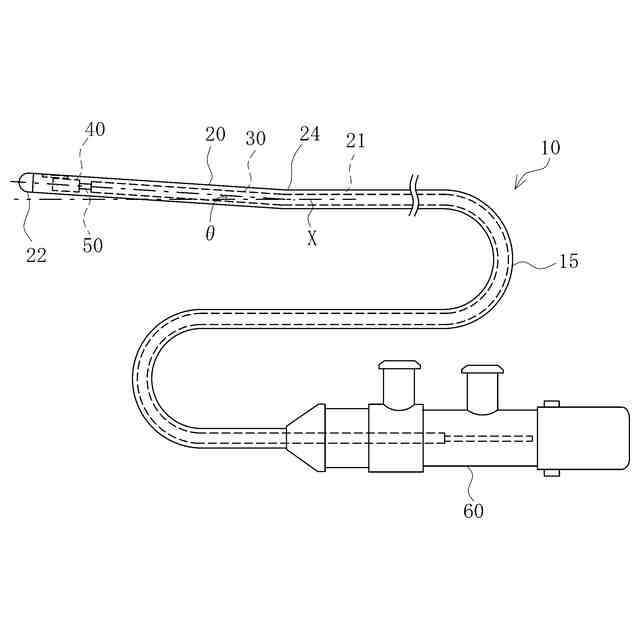

【解決手段】長尺な管体20を有するカテーテル10であって、管体20は、内腔を含む長尺な管状本体23と、管状本体23の先端部に配置され、管状本体23の中心を向く内面25aと該内面25aと反対を向く外面25bとを含むマーカー部材25と、マーカー部材25の外面25bとともに管状本体23の周方向一部のみを覆うように管状本体23の先端部に溶着された被覆部81と、を有し、管状本体23と被覆部81との溶着界面26が、マーカー部材25の周縁を取り囲むように配置されているカテーテル10である。
【選択図】図3
特許請求の範囲【請求項１】
長尺な管体を有するカテーテルであって、
前記管体は、内腔を含む長尺な管状本体と、前記管状本体の先端部に配置され、前記管状本体の中心を向く内面と前記内面と反対を向く外面とを含むマーカー部材と、前記マーカー部材の前記外面とともに前記管状本体の周方向一部のみを覆うように前記管状本体の前記先端部に溶着された被覆部と、を有し、
前記管状本体と前記被覆部との溶着界面が、前記マーカー部材の周縁を取り囲むように配置されているカテーテル。
続きを表示（約 980 文字）【請求項２】

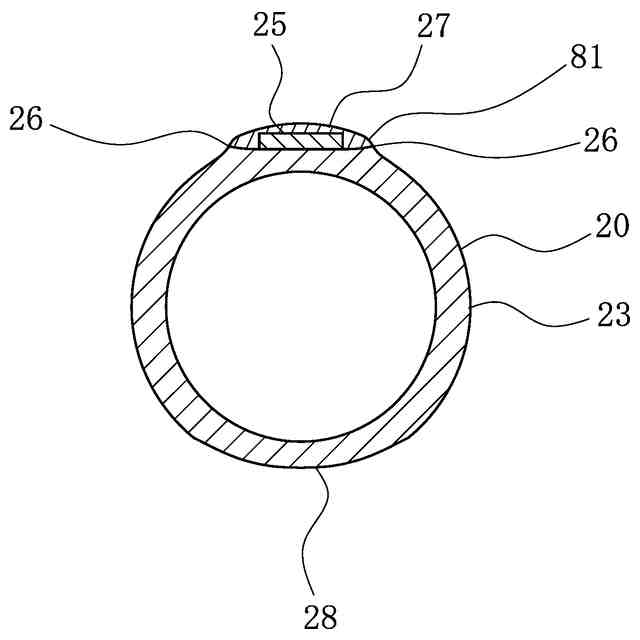

前記管状本体の前記先端部は、長軸方向と直交する平面で切断した断面形状が円形状であり、
前記管体の外表面は、前記管体の周方向一部に、前記被覆部によって形成され、前記円形状から隆起した隆起部を有し、

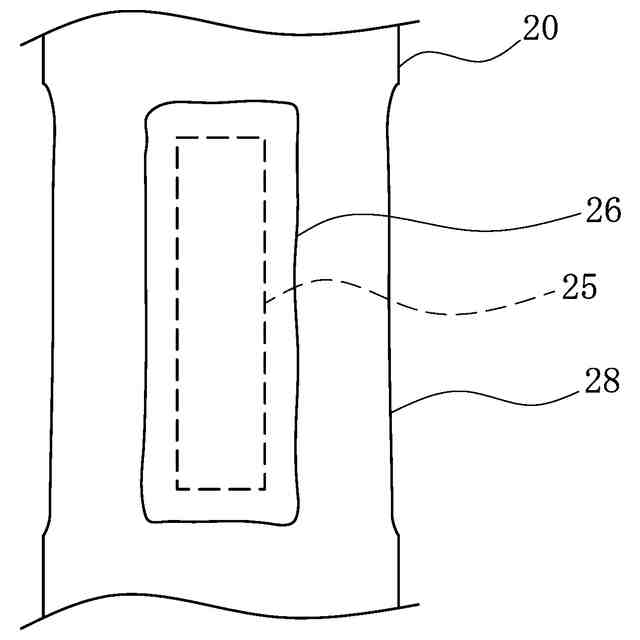

前記溶着界面は、前記隆起部の周縁に沿って閉じた線となるように形成されている請求項１に記載のカテーテル。
【請求項３】
前記管体の前記外表面は、前記隆起部の前記周縁のうち、少なくとも前記隆起部の基端側および前記管体の周方向における両側を取り囲むとともに、前記隆起部と前記管状本体の前記中心を挟んで反対側まで延びる括れ部を有し、
前記括れ部は、前記括れ部の基端近傍における前記管体の前記外表面よりも、前記管状本体の前記中心に向かって凹んでいる請求項２に記載のカテーテル。
【請求項４】
前記管状本体は、前記内腔と連通した先端開口を有し、
前記管体は、前記管状本体の前記先端開口を封止する先端キャップを有し、
前記先端キャップは、前記管状本体の内表面と溶着される外周溶着面を有し、
前記マーカー部材の先端は、前記外周溶着面の基端より基端側に位置している請求項１～３のいずれか１項に記載のカテーテル。
【請求項５】
前記管状本体は、前記先端部に他の部分より外径が小さい小径部を有し、
前記マーカー部材と前記溶着界面は前記小径部に配置される請求項１～３のいずれか１項に記載のカテーテル。
【請求項６】
前記管状本体は、前記先端部に他の部分より外径が小さい小径部を有し、
前記マーカー部材は前記小径部に配置され、
前記溶着界面は、少なくとも一部が前記小径部の外部に位置している請求項１～３のいずれか１項に記載のカテーテル。
【請求項７】
内腔を含む長尺な管状本体を有するカテーテルへのマーカー部材の固定方法であって、
前記管状本体の先端部の外表面に前記マーカー部材を配置し、

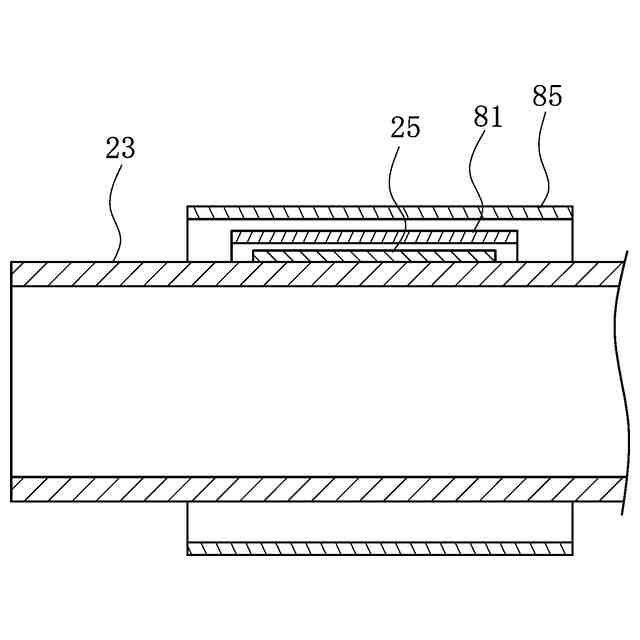

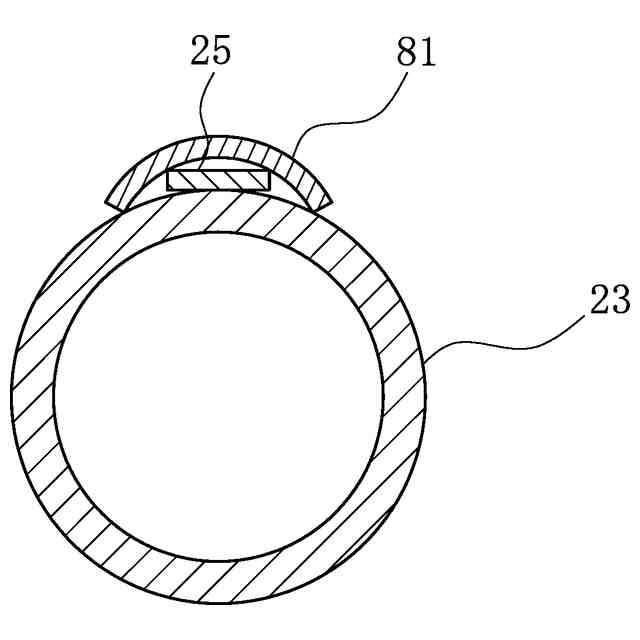

前記マーカー部材を覆うように前記管状本体の周方向一部のみに被覆部を配置し、

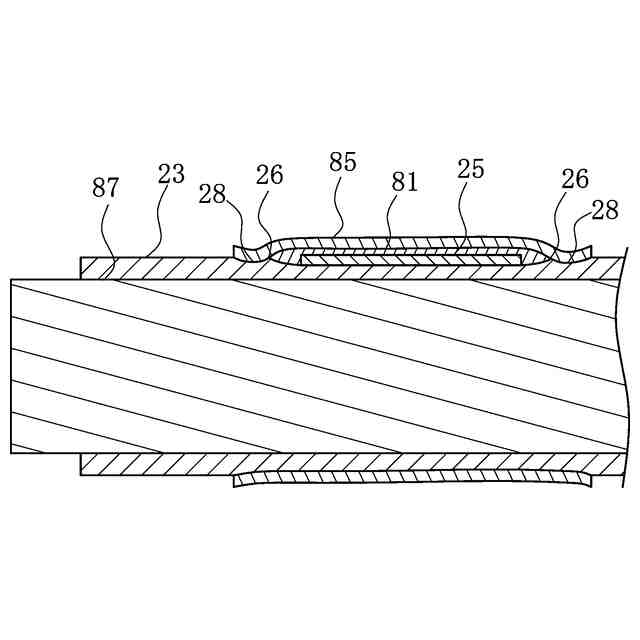

前記被覆部を前記管状本体の外表面に溶着して、前記マーカー部材の周囲を取り囲む溶着界面を形成するカテーテルへのマーカー部材の固定方法。

発明の詳細な説明【技術分野】
【０００１】

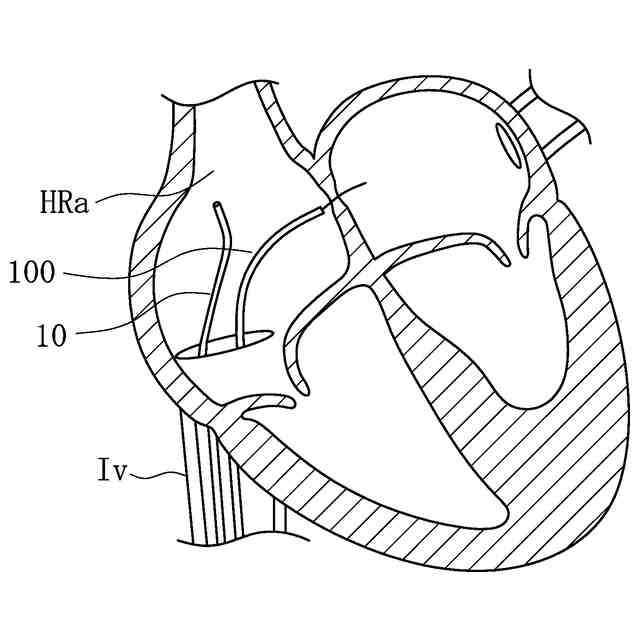

本発明は、心臓や血管などの生体の内腔に挿入するカテーテルおよびカテーテルへのマーカー部材の固定方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
各種疾患の治療や診察などのために、長尺な管体を有するカテーテルが用いられる。カテーテルは、心臓や血管などの生体の内腔に挿入されて使用される。生体内に挿入されたカテーテルの位置を確認するため、管体の先端部にマーカー部材を設けておき、Ｘ線造影下でマーカー部材を視認することが行われている。
【０００３】
マーカー部材は、管体から脱落することがないようにする必要がある。マーカー部材を接着剤で管体に接合するだけでは、使用時などに脱落する可能性がある。このため、内層管の外表面に配置された円筒状のマーカー部材の外側に外層管を被せ、内層管と外層管とを熱溶着したカテーテルが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第６３０８３４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
マーカー部材を管体に固定するため、成形された管体の外表面にマーカー部材を配置し、さらにそのマーカー部材の外側にチューブ状の部材を配置すると、管体の外径が大きくなる。管体の外径が大きいと、生体の内腔にカテーテルを挿入するために用いられるシースの内表面に管体が引っ掛かりやすくなり、管体を挿入しにくい、あるいは管体を破損するといったリスクを生じる。
【０００６】
本発明は、上述した課題を解決するためになされたものであり、マーカー部材を脱落しないように固定しつつ管体の外径を抑えることのできるカテーテルおよびカテーテルへのマーカー部材の固定方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成する（１）カテーテルは、長尺な管体を有するカテーテルであって、前記管体は、内腔を含む長尺な管状本体と、前記管状本体の先端部に配置され、前記管状本体の中心を向く内面と前記内面と反対を向く外面とを含むマーカー部材と、前記マーカー部材の前記外面とともに前記管状本体の周方向一部のみを覆うように前記管状本体の前記先端部に溶着された被覆部と、を有し、前記管状本体と前記被覆部との溶着界面が、前記マーカー部材の周縁を取り囲むように配置されている。
【０００８】
上記目的を達成する（７）カテーテルへのマーカー部材の固定方法は、内腔を含む長尺な管状本体を有するカテーテルへのマーカー部材の固定方法であって、前記管状本体の先端部の外表面に前記マーカー部材を配置し、前記マーカー部材を覆うように前記管状本体の周方向一部のみに被覆部を配置し、前記被覆部を前記管状本体の外表面に溶着して、前記マーカー部材の周囲を取り囲む溶着界面を形成する。
【発明の効果】
【０００９】
上記のように構成した（１）カテーテルは、被覆部が管状本体の周方向一部のみを覆っているので、マーカー部材を被覆部で覆いながら、管体の外径の大きさを抑えることができる。カテーテルは、管体の外径が抑えられることで、生体の内腔にカテーテルを挿入するために用いられるシースの内表面に管体が引っ掛かることを抑制でき、管体を円滑に挿入することができる。
【００１０】
（２）上記（１）のカテーテルにおいて、前記管状本体の前記先端部は、長軸方向と直交する平面で切断した断面形状が円形状であり、前記管体の外表面は、前記管体の周方向一部に、前記被覆部によって形成され、前記円形状から隆起した隆起部を有し、前記溶着界面は、前記隆起部の周縁に沿って閉じた線となるように形成されていてもよい。これにより、カテーテルは、隆起部が管体の周方向一部にのみ形成されているので、管体の外径の大きさを抑えることができる。また、カテーテルは、溶着界面がマーカー部材の全周を取り囲むので、マーカー部材の管体からの脱落を確実に防止できる。
（【００１１】以降は省略されています）
