公開番号2025142563
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042003
出願日2024-03-18
発明の名称採血管ホルダ
出願人テルモ株式会社
代理人弁理士法人桐朋
主分類A61B 5/154 20060101AFI20250924BHJP(医学または獣医学;衛生学)
要約【課題】封止体を含む先端部形状が異なる複数種類の採血管がある場合、採血管毎にそれぞれ別の採血管ホルダを準備する必要があり煩雑である。また、複数種類の採血管ホルダを設定することで、コストの増加及び部品管理が煩雑である。
【解決手段】採血管ホルダ10Aは、採血管Tの先端部が収容されるホルダ本体12Aに対して針保持部14を軸方向に相対移動可能な伸縮構造16Aを備える。針保持部14は、針体28が取り付け可能に形成される。伸縮構造16Aは、ホルダ本体12Aに沿って設けられる溝状の凹部34Aと、針保持部14の内周面30に設けられ凹部34Aに係合される凸部36とを有する。ホルダ本体12Aに対して針保持部14が軸方向に移動することで、ホルダ本体12Aの先端壁20と針保持部14の先端との軸方向距離Lが変化する。

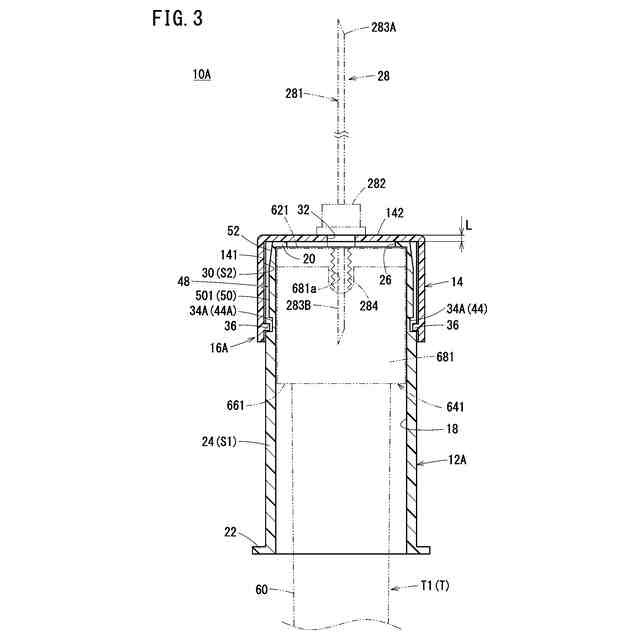

【選択図】図3
特許請求の範囲【請求項１】
封止体によって開口先端が封止された筒状の採血管を保持するための採血管ホルダであって、
内腔と、先端に設けられ開口を備える先端壁とを有し、前記封止体を含む前記採血管の少なくとも先端部が収容される筒状のホルダ本体と、
針体が取り付け可能であり、前記ホルダ本体の先端の外側を覆うように設けられ、前記ホルダ本体に対して前記ホルダ本体の軸方向に相対移動可能な筒状の針保持部と、
前記ホルダ本体に対して前記針保持部を前記軸方向に相対移動可能にする伸縮構造と、
を備え、
前記伸縮構造は、前記ホルダ本体の外周面及び前記針保持部の内周面の一方である第１面に沿って設けられる溝状の凹部と、
前記ホルダ本体の外周面及び前記針保持部の内周面の他方であり前記第１面に向かい合う第２面に設けられ、前記凹部に係合される凸部と、
を有し、
前記ホルダ本体に対して前記針保持部が前記軸方向に移動することで、前記ホルダ本体の前記先端壁と前記針保持部の先端との軸方向距離が変化する、採血管ホルダ。
続きを表示（約 990 文字）【請求項２】
請求項１記載の採血管ホルダにおいて、
前記凹部は、前記ホルダ本体の前記軸方向、且つ前記第１面の周方向に対して傾斜して形成され、
前記ホルダ本体に対して前記針保持部を回転させることで、前記針保持部が前記ホルダ本体の前記軸方向に移動する、採血管ホルダ。
【請求項３】
請求項１記載の採血管ホルダにおいて、
前記凹部は、前記ホルダ本体の前記軸方向に沿って直線状に形成され、
前記ホルダ本体に対して前記針保持部を前記軸方向に移動させることで、前記針保持部が前記ホルダ本体の前記軸方向に移動する、採血管ホルダ。
【請求項４】
請求項２又は３記載の採血管ホルダにおいて、
前記伸縮構造は、前記凹部に設けられ前記ホルダ本体に対する前記針保持部の軸方向への移動を阻止して保持する保持機構を備え、
前記保持機構は、前記針保持部が先端方向に移動して前記ホルダ本体の前記先端壁から離間した伸張時において前記針保持部を保持する先端側保持部と、
前記針保持部が基端方向に移動して、前記伸張時に対して前記針保持部が前記先端壁に接近した収縮時において前記針保持部を保持する基端側保持部と、
を備える、採血管ホルダ。
【請求項５】
請求項４記載の採血管ホルダにおいて、
前記凹部は、前記先端側保持部と前記基端側保持部との間に設けられる中間部を有し、
前記先端側保持部及び前記基端側保持部は、前記ホルダ本体の前記軸方向と交差し、且つ前記中間部の延在方向と交差する方向に延在する、採血管ホルダ。
【請求項６】
請求項２又は３記載の採血管ホルダにおいて、
前記第１面には、前記凹部から前記第１面の先端まで延在する挿入凹部が設けられ、
前記挿入凹部には、前記凹部に対する前記凸部の脱抜を防止する脱抜防止部を備える、採血管ホルダ。
【請求項７】
請求項６記載の採血管ホルダにおいて、
前記脱抜防止部は、前記凹部に隣接して設けられた段差部を有する、採血管ホルダ。
【請求項８】
請求項１記載の採血管ホルダにおいて、
前記凹部及び前記凸部の各々は、少なくとも２つ以上設けられる、採血管ホルダ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、採血管を保持可能な採血管ホルダに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、筒状のホルダ本体と、ホルダ本体の先端から突出する採血針と、ホルダ本体の内部に移動可能に設けられる中子とを備える。採血針の基端部は、ホルダ本体の内腔に突出している。採血針を生体の皮膚に穿刺した状態で、ホルダ本体の内部に採血管を押し込むことで、中子が先端方向に移動して採血管の先端に採血針の基端が穿刺され、それに伴って、採血針を通じて血液が採血管内に導入される。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２６２９５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、採血管の開口先端には、採血管の内部を封止するための封止体を備えている。そのため、封止体を含む先端部形状が異なる複数種類の採血管がある場合、採血管毎にそれぞれ別の採血管ホルダを準備する必要があり煩雑である。また、複数種類の採血管ホルダを設定することで、コストの増加及び部品管理が煩雑である。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明の態様は、封止体によって開口先端が封止された筒状の採血管を保持するための採血管ホルダであって、内腔と、先端に設けられ開口を備える先端壁とを有し、前記封止体を含む前記採血管の少なくとも先端部が収容される筒状のホルダ本体と、針体が取り付け可能であり、前記ホルダ本体の先端の外側を覆うように設けられ、前記ホルダ本体に対して前記ホルダ本体の軸方向に相対移動可能な筒状の針保持部と、前記ホルダ本体に対して前記針保持部を前記軸方向に相対移動可能にする伸縮構造と、を備え、前記伸縮構造は、前記ホルダ本体の外周面及び前記針保持部の内周面の一方である第１面に沿って設けられる溝状の凹部と、前記ホルダ本体の外周面及び前記針保持部の内周面の他方であり前記第１面に向かい合う第２面に設けられ、前記凹部に係合される凸部と、を有し、前記ホルダ本体に対して前記針保持部が前記軸方向に移動することで、前記ホルダ本体の前記先端壁と前記針保持部の先端との軸方向距離が変化する、採血管ホルダである。
【０００７】
この採血管ホルダによれば、ホルダ本体と針保持部との軸方向距離を変化させることができるため、１つの採血管ホルダで、封止体を含む先端部形状が異なる複数種類の採血管に対応することができる。そのため、先端部形状の異なる採血管毎に採血管ホルダを準備する必要がなく、採血作業を簡素化できると共に、コストの削減及び部品管理を簡素化できる。
【０００８】
（２）上記の（１）記載の採血管ホルダにおいて、前記凹部は、前記ホルダ本体の前記軸方向、且つ前記第１面の周方向に対して傾斜して形成され、前記ホルダ本体に対して前記針保持部を回転させることで、前記針保持部が前記ホルダ本体の前記軸方向に移動させてもよい。
【０００９】
この構成により、ホルダ本体に対する針保持部の操作方向が回転方向であるため、ユーザが操作しやすい
【００１０】
（３）上記の（１）記載の採血管ホルダにおいて、前記凹部は、前記ホルダ本体の前記軸方向に沿って直線状に形成され、前記ホルダ本体に対して前記針保持部を前記軸方向に移動させることで、前記針保持部が前記ホルダ本体の前記軸方向に移動させてもよい。
（【００１１】以降は省略されています）
