公開番号2025170667
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075442
出願日2024-05-07
発明の名称持ち上げ装置
出願人テルモ株式会社
代理人個人,個人,個人
主分類A61M 25/09 20060101AFI20251112BHJP(医学または獣医学;衛生学)
要約【課題】複数の線状部材の中から一部の線状部材を容易に取り出し可能な持ち上げ装置を提供する。
【解決手段】本開示に係る持ち上げ装置は、複数の線状部材を鉛直方向の下方から支持可能な支持面と、前記支持面に対して相対的に前記鉛直方向に移動可能であり、前記鉛直方向の上方に向かって移動する際に、前記支持面に支持されている前記複数の線状部材のうち一部の線状部材を持ち上げ可能な移動体と、を備え、前記移動体は、前記鉛直方向の上方に向かって移動する際に、前記一部の線状部材を収容する収容溝を備える。
【選択図】図1
特許請求の範囲【請求項１】

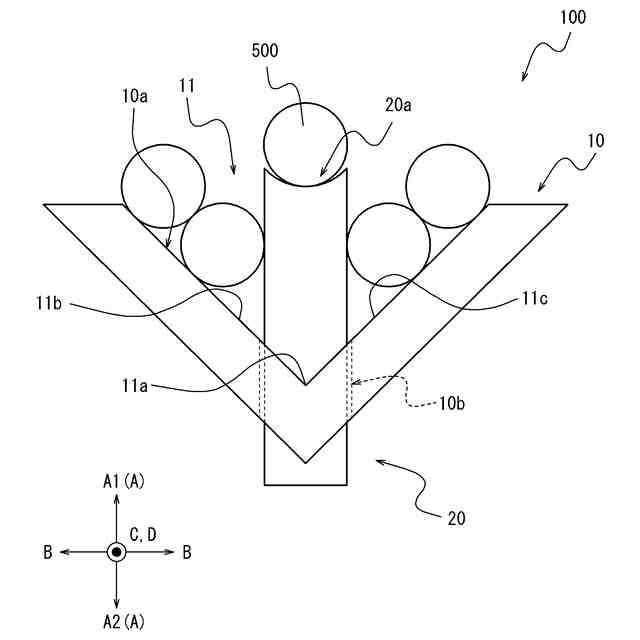

複数の線状部材を鉛直方向の下方から支持可能な支持面と、
前記支持面に対して相対的に前記鉛直方向に移動可能であり、前記鉛直方向の上方に向かって移動する際に、前記支持面に支持されている前記複数の線状部材のうち一部の線状部材を持ち上げ可能な移動体と、を備え、
前記移動体は、前記鉛直方向の上方に向かって移動する際に、前記一部の線状部材を収容する収容溝を備える、持ち上げ装置。
続きを表示（約 1,000 文字）【請求項２】

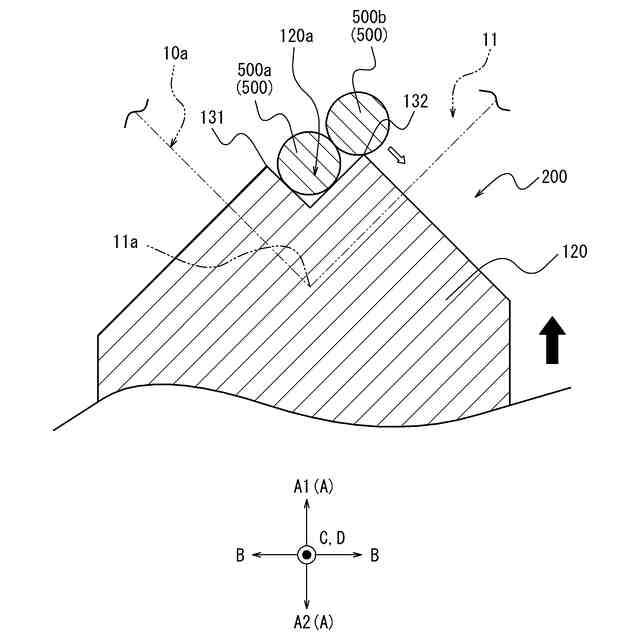

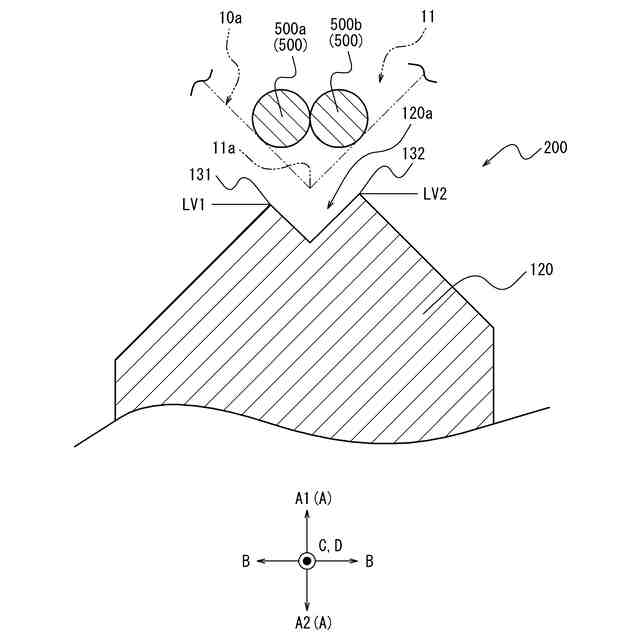

前記収容溝は、第１縁部及び第２縁部を備え、
前記収容溝の延在方向に直交する断面視で、前記第２縁部は、前記第１縁部より前記鉛直方向の上方に位置する、請求項１に記載の持ち上げ装置。
【請求項３】
前記収容溝は、
前記第１縁部に連なる第１溝壁部と、
前記第２縁部に連なる第２溝壁部と、
溝底部と、を備え、
前記断面視で、前記第１溝壁部及び前記第２溝壁部は、前記溝底部側に向かって相互に近づくように、前記鉛直方向に対して傾斜している、請求項２に記載の持ち上げ装置。
【請求項４】

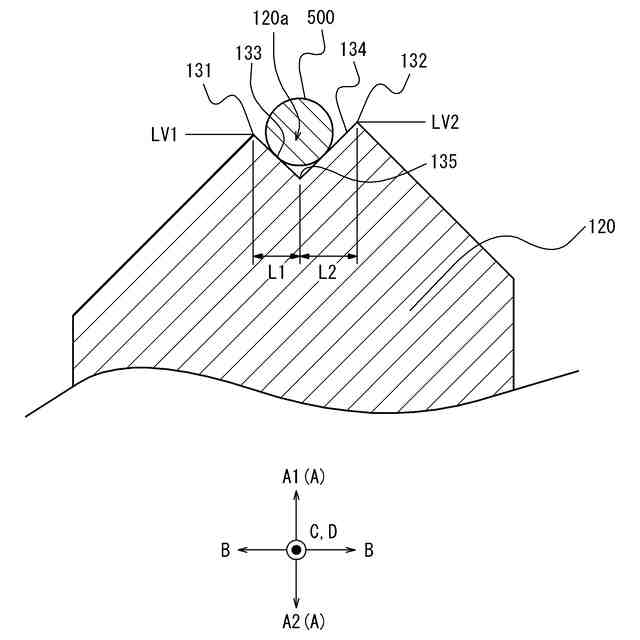

前記断面視で、前記第２溝壁部の水平方向の長さは、前記第１溝壁部の前記水平方向の長さより長い、請求項３に記載の持ち上げ装置。
【請求項５】
前記収容溝の前記溝底部は、前記第１溝壁部及び前記第２溝壁部が交差することで形成されている、請求項３又は４に記載の持ち上げ装置。
【請求項６】

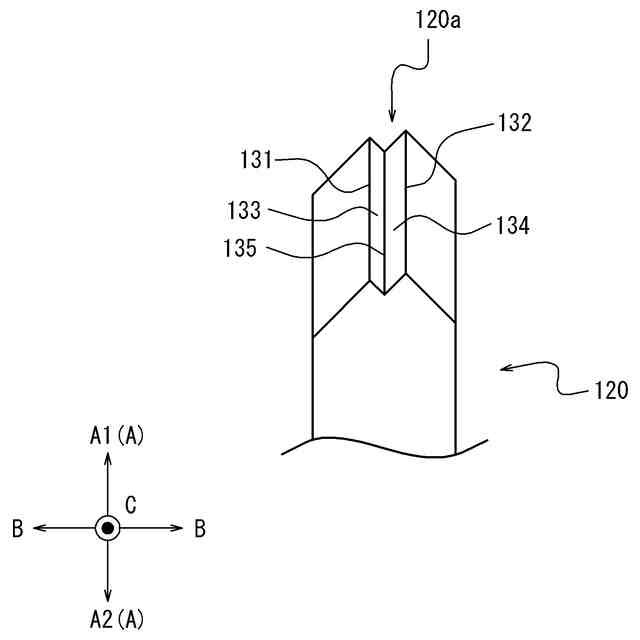

前記収容溝は、前記移動体の上面に設けられており、
前記収容溝の前記第１縁部及び前記第２縁部それぞれは、前記収容溝の前記延在方向における両端部の位置より、前記収容溝の前記延在方向における前記両端部の間の中央部の位置で、前記鉛直方向の上方に突出している、請求項２から４のいずれか１つに記載の持ち上げ装置。
【請求項７】

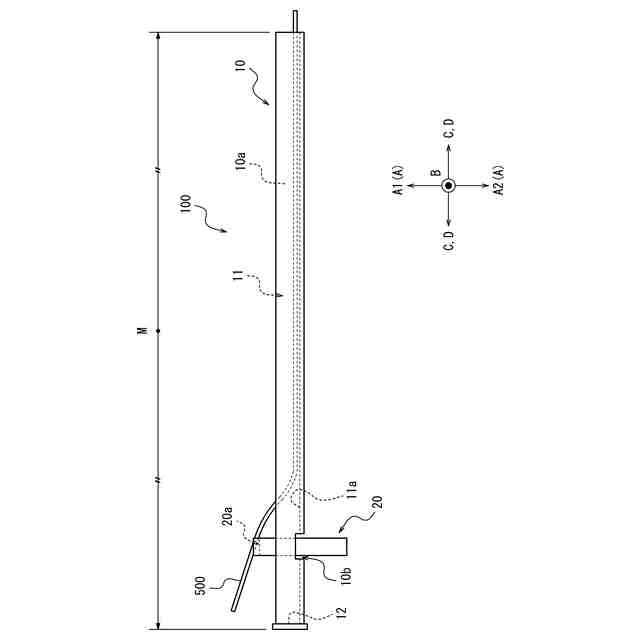

前記支持面を備える支持部材を備え、
前記支持部材は、前記支持面に開口し、前記移動体が挿通可能な挿通孔を区画しており、
前記移動体は、前記挿通孔を通じて、前記鉛直方向に移動可能である、請求項１から４のいずれか１つに記載の持ち上げ装置。
【請求項８】

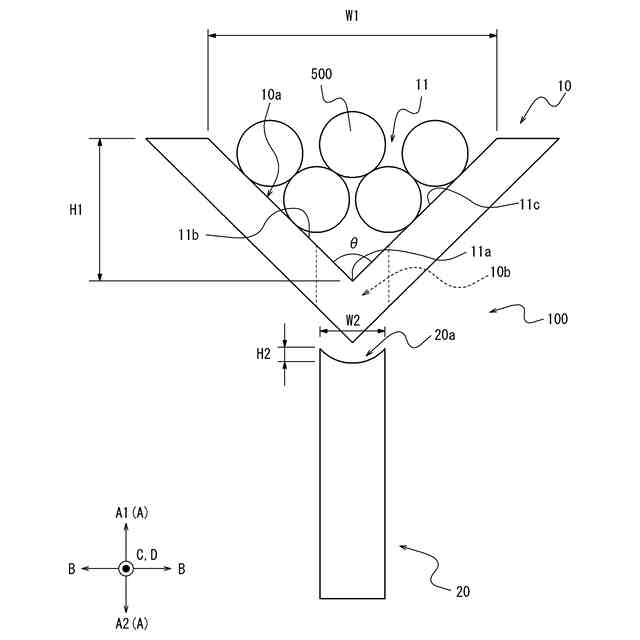

前記支持面は、前記複数の線状部材を収容可能な支持溝の内面である、請求項１から４のいずれか１つに記載の持ち上げ装置。
【請求項９】
前記支持面は、前記複数の線状部材を収容可能な支持溝の内面であり、
前記支持部材は、前記支持溝の延在方向の一端を閉鎖する閉鎖壁面を備え、
前記挿通孔は、前記支持溝の前記延在方向において、前記支持溝の中間位置より前記閉鎖壁面に近い位置に配置されている、請求項７に記載の持ち上げ装置。
【請求項１０】
前記支持溝の溝幅は、溝底に向かうにつれて漸減している、請求項８に記載の持ち上げ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は持ち上げ装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
血管内に生じた病変の診断や治療において、カテーテルを用いる手技が行われる。この手技では、術者は、血管内にガイドワイヤを挿入し、ガイドワイヤの先端を病変の近傍に到達させた後、ガイドワイヤに沿ってカテーテルを挿入する。特許文献１には、ガイドワイヤが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－０１４７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ガイドワイヤは、例えば、材料となる線状部材を加工することで形成される。この際、複数の線状部材の中から、例えば１本の線状部材など、一部の線状部材を取り出して加工を行う場合がある。また、ガイドワイヤの製造時に限らず、複数の線状部材の中から一部の線状部材を取り出す作業を要する場合がある。このような線状部材の取り出し作業を手作業で行うことは手間である。
【０００５】
本開示は、複数の線状部材の中から一部の線状部材を容易に取り出し可能な持ち上げ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様としての持ち上げ装置は、
（１）
複数の線状部材を鉛直方向の下方から支持可能な支持面と、
前記支持面に対して相対的に前記鉛直方向に移動可能であり、前記鉛直方向の上方に向かって移動する際に、前記支持面に支持されている前記複数の線状部材のうち一部の線状部材を持ち上げ可能な移動体と、を備え、
前記移動体は、前記鉛直方向の上方に向かって移動する際に、前記一部の線状部材を収容する収容溝を備える、持ち上げ装置、である。
【０００７】
本開示の１つの実施形態としての持ち上げ装置は、
（２）
前記収容溝は、第１縁部及び第２縁部を備え、
前記収容溝の延在方向に直交する断面視で、前記第２縁部は、前記第１縁部より前記鉛直方向の上方に位置する、上記（１）に記載の持ち上げ装置、である。
【０００８】
本開示の１つの実施形態としての持ち上げ装置は、
（３）
前記収容溝は、
前記第１縁部に連なる第１溝壁部と、
前記第２縁部に連なる第２溝壁部と、
溝底部と、を備え、
前記断面視で、前記第１溝壁部及び前記第２溝壁部は、前記溝底部側に向かって相互に近づくように、前記鉛直方向に対して傾斜している、上記（２）に記載の持ち上げ装置、である。
【０００９】
本開示の１つの実施形態としての持ち上げ装置は、
（４）
前記断面視で、前記第２溝壁部の水平方向の長さは、前記第１溝壁部の前記水平方向の長さより長い、上記（３）に記載の持ち上げ装置、である。
【００１０】
本開示の１つの実施形態としての持ち上げ装置は、
（５）
前記収容溝の前記溝底部は、前記第１溝壁部及び前記第２溝壁部が交差することで形成されている、上記（３）又は（４）に記載の持ち上げ装置、である。
（【００１１】以降は省略されています）
