公開番号2025140833
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040433
出願日2024-03-14
発明の名称液体排出システム
出願人テルモ株式会社
代理人個人,個人,個人
主分類A61M 5/14 20060101AFI20250919BHJP(医学または獣医学;衛生学)
要約【課題】患者にかかる負担を抑えつつ液体の注入および脳脊髄液の排出の効果を早期に得ることができる液体排出システムを提供すること。
【解決手段】液体排出システム2は、脳脊髄液が収容されている収容腔の内部に液体を注入する注入ライン21と、収容腔の内部から収容腔の外部に脳脊髄液を排出する排出ライン22と、を備える。注入ライン21および排出ライン22の少なくとも一方は、内頚静脈41を介して収容腔の内部に挿入される。
【選択図】図1
特許請求の範囲【請求項１】
脳脊髄液が収容されている収容腔の内部に液体を注入し、前記収容腔の外部へ前記脳脊髄液を排出することにより前記脳脊髄液を前記液体に入れ替える液体排出システムであって、
前記収容腔の前記内部に前記液体を注入する注入ラインと、
前記収容腔の前記内部から前記収容腔の前記外部に前記脳脊髄液を排出する排出ラインと、
を備え、
前記注入ラインおよび前記排出ラインの少なくとも一方は、内頚静脈を介して前記収容腔の前記内部に挿入されることを特徴とする液体排出システム。
続きを表示（約 700 文字）【請求項２】

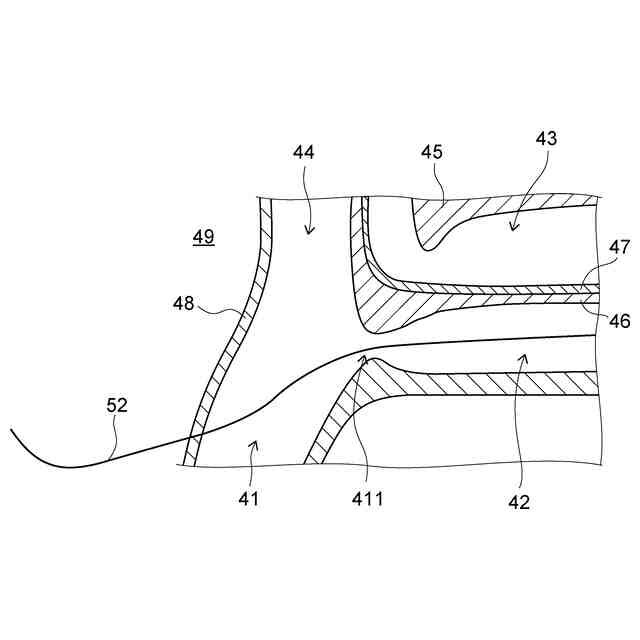

前記注入ラインおよび前記排出ラインの少なくとも一方は、前記内頚静脈から下錐体静脈洞を通り、前記下錐体静脈洞から小脳橋角槽に挿入されることを特徴する請求項１に記載の液体排出システム。
【請求項３】
前記下錐体静脈洞から前記小脳橋角槽に挿入される前記注入ラインおよび前記排出ラインを固定する固定部をさらに備えたことを特徴とする請求項２に記載の液体排出システム。
【請求項４】
前記注入ラインおよび前記排出ラインの少なくとも他方は、頭部および背中のいずれか一方を介して前記収容腔の前記内部に挿入されることを特徴とする請求項１に記載の液体排出システム。
【請求項５】
前記頭部は、脳槽および脳室の少なくともいずれか一方であることを特徴とする請求項４に記載の液体排出システム。
【請求項６】
前記背中は、腰椎付近の脊髄腔であることを特徴とする請求項４に記載の液体排出システム。
【請求項７】
前記排出ラインは、前記収容腔とは異なる生体の内部に前記脳脊髄液を排出する、または前記生体の外部に設けられた貯留部に前記脳脊髄液を排出することを特徴とする請求項１に記載の液体排出システム。
【請求項８】
前記生体の前記内部は、腹腔、静脈および心房内部の少なくともいずれかであることを特徴とする請求項７に記載の液体排出システム。
【請求項９】
前記液体は、乳酸リンゲル液、人工脳脊髄液、生理食塩水、薬液および注射用蒸留水の少なくともいずれかであることを特徴とする請求項１に記載の液体排出システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、脳疾患の治療に用いられる液体排出システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
脳疾患として例えば脳梗塞が発症すると、脳細胞に酸素を供給する血流が遮断され、脳細胞にダメージが発生するおそれがある。したがって、脳梗塞が発症した場合には、血流の早期再灌流が必要である。脳梗塞の治療の１つとして、酸素化した脳脊髄液などの液体を患者の脳脊髄液が存在する体腔内に注入し、体腔外へ脳脊髄液を排出することにより脳脊髄液を液体に入れ替え、酸素が欠乏している脳細胞に酸素を直接供給することが提案されている。
【０００３】
特許文献１には、腰椎からクモ膜下腔にアクセスし、脳脊髄液を処理・循環することが開示されている。但し、生体の外部からクモ膜下腔にアクセスする場所として腰椎を採用する場合、次のような長所および短所が存在する。
【０００４】
すなわち、生体の外部からクモ膜下腔にアクセスする場所として腰椎を採用する場合には、デバイスの穿刺のみでクモ膜下腔にアクセスできるため、患者にかかる負担が少ないという長所が存在する。一方で、穿刺部位としての腰椎から治療部位としての脳まで一定の距離があるため、液体の注入および排出の効果が得られるまでに一定の時間がかかるという短所が存在する。
【０００５】
また、生体の外部からクモ膜下腔にアクセスする場所として脳室および脳槽を採用することも可能である。この場合には、液体を脳に直接供給するため液体の注入および排出の効果が早期に得られるという長所が存在する。一方で、脳室および脳槽にアクセスするためにデバイスを頭部に穿刺したり頭蓋骨の一部を取り外す開頭手術をしたりする必要があり、患者にかかる負担が大きいという短所が存在する。
【先行技術文献】
【特許文献】
【０００６】
特表２０２０－５３６６１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、前記事情に鑑みてなされたものであり、患者にかかる負担を抑えつつ液体の注入および脳脊髄液の排出の効果を早期に得ることができる液体排出システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、（１）脳脊髄液が収容されている収容腔の内部に液体を注入し、前記収容腔の外部へ前記脳脊髄液を排出することにより前記脳脊髄液を前記液体に入れ替える液体排出システムであって、前記収容腔の前記内部に前記液体を注入する注入ラインと、前記収容腔の前記内部から前記収容腔の前記外部に前記脳脊髄液を排出する排出ラインと、を備え、前記注入ラインおよび前記排出ラインの少なくとも一方は、内頚静脈を介して前記収容腔の前記内部に挿入されることを特徴とする液体排出システムである。
【０００９】
上記（１）の液体排出システムによれば、注入ラインおよび排出ラインの少なくとも一方は、内頚静脈を経由して脳脊髄液が収容されている収容腔の内部に挿入される。そのため、上記（１）の液体排出システムは、注入ラインおよび排出ラインの少なくとも一方が穿頭および開頭をすることなく収容腔の内部にアクセスし、収容腔の内部と生体の外部とを連通させて脳脊髄液を液体に入れ替えることができる。これにより、上記（１）の液体排出システムは、患者にかかる負担を抑えつつ液体の注入および脳脊髄液の排出の効果を早期に得ることができる。
【００１０】
（２）上記（１）の液体排出システムにおいて、前記注入ラインおよび前記排出ラインの少なくとも一方は、前記内頚静脈から下錐体静脈洞を通り、前記下錐体静脈洞から小脳橋角槽に挿入されることが好ましい。
（【００１１】以降は省略されています）
