公開番号2025164955
公報種別公開特許公報(A)
公開日2025-10-31
出願番号2022153529
出願日2022-09-27
発明の名称血管穿刺デバイス及び血管穿刺システム
出願人テルモ株式会社
代理人個人,個人,個人,個人,個人,個人
主分類A61M 25/06 20060101AFI20251024BHJP(医学または獣医学;衛生学)
要約【課題】血液流通阻止部の装着部に着脱可能である光源ユニットを備えた血管穿刺デバイスを提供する。
【解決手段】血管穿刺システムの血管穿刺デバイス12は、血液流通阻止部20、光源ユニット22及び光路26を備える。光源部66が発した光L1は、線状部24の先端部から外部に導出される。針ハブ40及び血液流通阻止部の少なくともいずれかには、針体38の先端開口46から流入した血液が導かれるフラッシュバック確認用の血液流入部62が設けられている。血液流通阻止部は、血液流入部内の血液の装着部64への流通が阻止されるように形成されている。

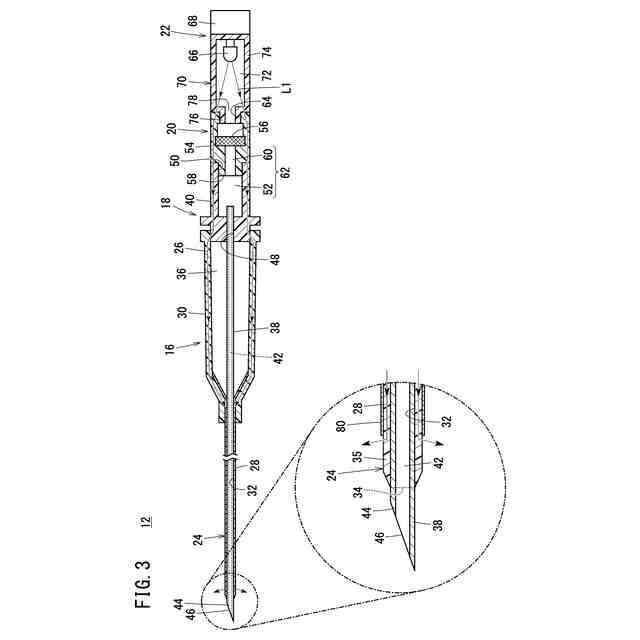

【選択図】図3
特許請求の範囲【請求項１】
生体部位の血管に穿刺可能な線状部を備え、当該線状部は管状の針体を含み、前記針体の基端部には針ハブが設けられた血管穿刺デバイスであって、
前記針ハブの基端部に設けられた血液流通阻止部と、
光を発する光源部を有し、且つ前記血液流通阻止部の装着部に着脱可能である光源ユニットと、
前記光源部が発した前記光を前記線状部の先端部に導く光路と、を備え、
前記光源部が発した前記光は、前記線状部の前記先端部から外部に導出され、
前記針ハブ及び前記血液流通阻止部の少なくともいずれかには、前記針体の先端開口から流入した血液が導かれるフラッシュバック確認用の血液流入部が設けられ、
前記血液流通阻止部は、前記血液流入部内の前記血液の前記装着部への流通が阻止されるように形成されている、血管穿刺デバイス。
続きを表示（約 840 文字）【請求項２】
請求項１記載の血管穿刺デバイスであって、
前記光源ユニットが前記装着部に装着された状態で、前記光源部は、前記線状部の先端方向に向かって前記光を発する、血管穿刺デバイス。
【請求項３】
請求項１記載の血管穿刺デバイスであって、
前記光源ユニットは、前記光源部を収容するハウジングを有し、
前記ハウジングは、前記装着部に着脱可能な接続部を有する、血管穿刺デバイス。
【請求項４】
請求項１記載の血管穿刺デバイスであって、
前記血液流通阻止部は、前記針ハブの前記基端部に固定されている、血管穿刺デバイス。
【請求項５】
請求項１記載の血管穿刺デバイスであって、
前記血液流通阻止部は、前記針ハブの前記基端部に着脱可能である、血管穿刺デバイス。
【請求項６】
請求項１記載の血管穿刺デバイスであって、
前記光源部が発した前記光は、前記針体の内腔を介して当該針体の前記先端開口から導出される、血管穿刺デバイス。
【請求項７】
請求項６記載の血管穿刺デバイスであって、
前記針体の内面には、前記光源部が発した前記光が反射する反射部が設けられている、血管穿刺デバイス。
【請求項８】
請求項６記載の血管穿刺デバイスであって、
前記光路は、前記光源部が発した前記光を前記針体の先端部に導くための導光部材を含む、血管穿刺デバイス。
【請求項９】
請求項８記載の血管穿刺デバイスであって、
前記導光部材の先端部は、前記針体の前記内腔に挿入された状態で当該針体の先端部に位置する、血管穿刺デバイス。
【請求項１０】
請求項８記載の血管穿刺デバイスであって、
前記導光部材の基端部は、前記血液流通阻止部に支持されている、血管穿刺デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、血管穿刺デバイス及び血管穿刺システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特許文献１には、生体部位の血管に穿刺可能な線状部（針体及びカテーテルシャフト）を備えた血管穿刺デバイスが開示されている。血管穿刺デバイスは、針体の基端部に設けられた針ハブと、針ハブの基端部に着脱可能に設けられた光源ユニットとを備える。光源ユニットが針ハブの基端部に装着された状態で、針体の基端部は光源ユニットに接続される。針体の内腔には、血液の光源ユニットへの流入を阻止する閉塞部材が設けられている。光源ユニットの光源部が発した光は、閉塞部材を透過して針体の先端開口から導出する。
【０００３】
このような血管穿刺デバイスにおいて、針体の先端開口から導出した光は、血液によって吸収されたり減衰したりするため、針体の血管確保の前後で、生体部位の外側で受光又は視認できる光の強度が変化する。そのため、光源部が発した光に基づいて針体の血管確保を簡単且つ速やかに知ることができる。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／１７６８８０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、太い血管や皮膚からの距離が近い血管に線状部を穿刺する場合には、光源ユニットが発した光によらなくても、線状部の血管確保を簡単に判断できることもある。上述した特許文献１のように光源ユニットを針ハブに対して着脱可能であれば、状況に応じて光源ユニットを使用するか否かを選択でき便利である。また、比較的高価である光源ユニットを再利用でき、血管穿刺手技を実施するためのデバイスの費用を抑えることができる。
【０００６】
一方、上述した特許文献１では、針体の内腔が閉塞部材によって閉塞されている。すなわち、針ハブは、針体の血管確保を確認するための血液流入部（フラッシュバック確認用の血液流入部）を有していない。フラッシュバック確認用の血液流入部を有する針ハブを用いる場合、血液流入部に流入した血液が光源ユニットに触れる可能性があり、血液に触れた光源ユニットは再利用できないという問題がある。
【０００７】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００８】
（１）本発明の一態様は、生体部位の血管に穿刺可能な線状部を備え、当該線状部は管状の針体を含み、前記針体の基端部には針ハブが設けられた血管穿刺デバイスであって、
前記針ハブの基端部に設けられた血液流通阻止部と、光を発する光源部を有し、且つ前記血液流通阻止部の装着部に着脱可能である光源ユニットと、前記光源部が発した前記光を前記線状部の先端部に導く光路と、を備え、前記光源部が発した前記光は、前記線状部の前記先端部から外部に導出され、前記針ハブ及び前記血液流通阻止部の少なくともいずれかには、前記針体の先端開口から流入した血液が導かれるフラッシュバック確認用の血液流入部が設けられ、前記血液流通阻止部は、前記血液流入部内の前記血液の前記装着部への流通が阻止されるように形成されている、血管穿刺デバイスである。
【０００９】
（２）項目（１）記載の血管穿刺デバイスであって、前記光源ユニットが前記装着部に装着された状態で、前記光源部は、前記線状部の先端方向に向かって前記光を発する。
【００１０】
（３）項目（１）又は（２）に記載の血管穿刺デバイスであって、前記光源ユニットは、前記光源部を収容するハウジングを有し、前記ハウジングは、前記装着部に着脱可能な接続部を有する。
（【００１１】以降は省略されています）
