公開番号2025153948
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056687
出願日2024-03-29
発明の名称蒸気滅菌器
出願人株式会社タカゾノ
代理人個人
主分類A61L 2/07 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】高圧のチャンバから水蒸気が排出された際に発生する音の大きさを低減することができる、蒸気滅菌器を提供する。

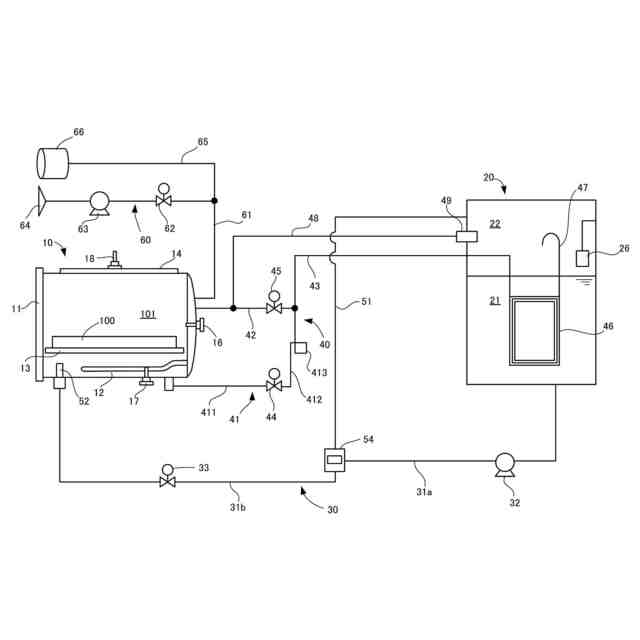

【解決手段】本発明に係る蒸気滅菌器は、被滅菌物を収容可能なチャンバ10、液体を加熱するヒータ、貯液槽20、排液管、第1開閉弁44、排気管42、第2開閉弁45、共通管43、制御部と、を備え、前記制御部は、前記被滅菌物の滅菌後に、前記第1開閉弁を開いて前記排液管から前記液体の排出を開始した後、前記第2開閉弁を開いて前記排気管から前記気体の排出を開始するように構成され、前記排液管は、前記チャンバと前記第1開閉弁とを接続する第1部位411、及び前記第1開閉弁と前記共通管とを接続する第2部位412を有し、前記第2部位は、前記第1開閉弁と前記共通管との間の最短距離よりも長く形成されている。
【選択図】図1
特許請求の範囲【請求項１】
被滅菌物を収容可能なチャンバと、
前記チャンバ内に供給された液体を加熱するヒータと、
貯液槽と、
前記チャンバから液体を排出する排液管と、
前記排液管に設けられた第１開閉弁と、
前記チャンバから気体を排出する排気管と、
前記排気管に設けられた第２開閉弁と、
前記排液管から排出された液体と前記排気管から排出された気体とを前記貯液槽に送る共通管と、
制御部と、
を備え、
前記制御部は、前記被滅菌物の滅菌後に、前記第１開閉弁を開いて前記排液管から前記液体の排出を開始した後、前記第２開閉弁を開いて前記排気管から前記気体の排出を開始するように構成され、

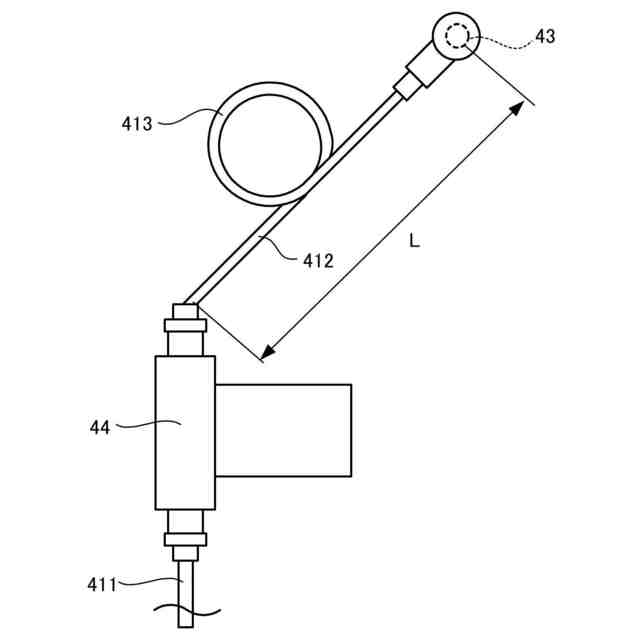

前記排液管は、前記チャンバと前記第１開閉弁とを接続する第１部位、及び前記第１開閉弁と前記共通管とを接続する第２部位を有し、
前記第２部位は、前記第１開閉弁と前記共通管との間の最短距離よりも長く形成されている、
蒸気滅菌器。
続きを表示（約 420 文字）【請求項２】
前記第２部位の長さは、前記最短距離の２倍以上である、
請求項１に記載の蒸気滅菌器。
【請求項３】
前記第２部位の少なくとも一部は可撓性のある材料で形成されている、
請求項１または２に記載の蒸気滅菌器。
【請求項４】
前記第２部位の少なくとも一部は湾曲している、
請求項１または２に記載の蒸気滅菌器。
【請求項５】
前記第２部位の内径は、前記第１部位の内径よりも小さい、
請求項１または２に記載の蒸気滅菌器。
【請求項６】
前記第２部位の内径は、２．０～３．０ｍｍである、
請求項１または２に記載の蒸気滅菌器。
【請求項７】
前記制御部は、前記排液管からの前記液体の排出中に、前記第２開閉弁を開いて前記排気管から前記気体の排出を開始するように構成されている、
請求項１または２に記載の蒸気滅菌器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蒸気滅菌器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、蒸気滅菌器が開示されている。この蒸気滅菌器は、貯水槽からチャンバへ供給された水をチャンバ内で加熱し、発生した蒸気によってチャンバ内に配置された医療機材などの被滅菌部を滅菌するように構成されている。滅菌の終了後、チャンバに溜まった水や水蒸気は、貯水槽に排出される。貯水槽の液相部にはコンデンサ部が水没しており、チャンバから貯水槽に流れる水や水蒸気の温度を低下させる。これにより、水や水蒸気が貯水槽内に排出されたときの騒音を低減している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１２６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記課題を解決するためになされたものであり、高圧のチャンバから水や水蒸気が排出された際に発生する音の大きさをさらに低減することができる、蒸気滅菌器を提供することを目的とする。
【課題を解決するための手段】
【０００５】
項１．被滅菌物を収容可能なチャンバと、
前記チャンバ内に供給された液体を加熱するヒータと、
貯液槽と、
前記チャンバから液体を排出する排液管と、
前記排液管に設けられた第１開閉弁と、
前記チャンバから気体を排出する排気管と、
前記排気管に設けられた第２開閉弁と、
前記排液管から排出された液体と前記排気管から排出された気体とを前記貯液槽に送る共通管と、
制御部と、
を備え、
前記制御部は、前記被滅菌物の滅菌後に、前記第１開閉弁を開いて前記排液管から前記液体の排出を開始した後、前記第２開閉弁を開いて前記排気管から前記気体の排出を開始するように構成され、
前記排液管は、前記チャンバと前記第１開閉弁とを接続する第１部位、及び前記第１開閉弁と前記共通管とを接続する第２部位を有し、
前記第２部位は、前記第１開閉弁と前記共通管との間の最短距離よりも長く形成されている、
蒸気滅菌器。
【０００６】

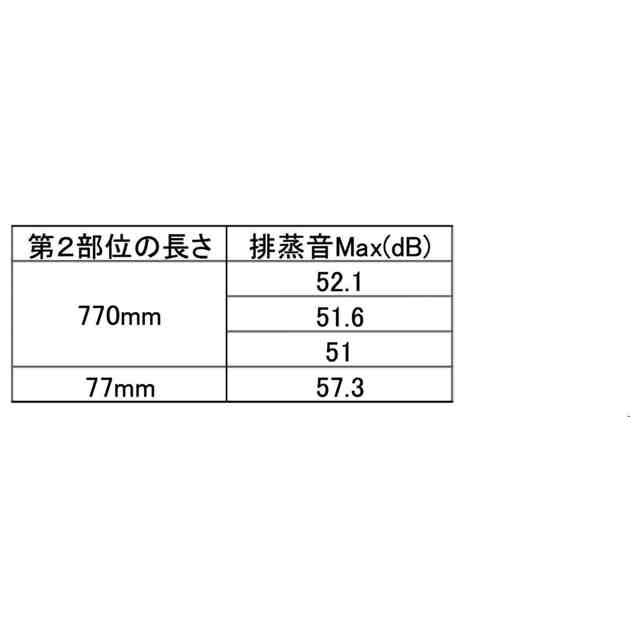

項２．前記第２部位の長さは、前記最短距離の２倍以上である、
項１に記載の蒸気滅菌器。
【０００７】
項３．前記第２部位の少なくとも一部は可撓性のある材料で形成されている、
項１または２に記載の蒸気滅菌器。
【０００８】
項４．前記第２部位の少なくとも一部は湾曲している、
項１から３のいずれかに記載の蒸気滅菌器。
【０００９】
項５．前記第２部位の内径は、前記第１部位の内径よりも小さい、
項１から４のいずれかに記載の蒸気滅菌器。
【００１０】
項６．前記第２部位の内径は、２．０～３．０ｍｍである、
項１から５のいずれかに記載の蒸気滅菌器。
（【００１１】以降は省略されています）
