公開番号2025171028
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075982
出願日2024-05-08
発明の名称差動信号フィルタデバイス
出願人京セラ株式会社
代理人
主分類H03H 9/70 20060101AFI20251113BHJP(基本電子回路)
要約【課題】差動信号フィルタデバイスの設計自由度と、通過特性の急峻性には改善の余地がある。
【解決手段】共通端子と、共振部Aを介して共通端子に接続された第1出力端子と、共振部Bを介して共通端子に接続された、第1出力端子から出力される信号に対する差動信号が出力されるように構成された第2出力端子と、を有し、共振部A及びBが、複数の共振部を含み、複数の共振部は単一の通過帯域と、通過帯域の低周波数側に位置する低周波数側遷移帯域と、通過帯域の高周波数側に位置する高周波側遷移帯域と、を形成し、共振部Aは、共振部A1と、共振部A1に接続された共振部A2と、共振部A2に接続された前記共振部A3と、を含み、共振部Bは、共振部B1を含み、式(1)及び(2)を満たし、複数の共振部の各共振周波数のうち、fr_A1は低周波数側遷移帯域に最も近く、fr_A3は高周波側遷移帯域に最も近い差動信号フィルタデバイス。
【選択図】図1
特許請求の範囲【請求項１】
共通端子と、
共振部Ａを介して前記共通端子に接続された第１出力端子と、
共振部Ｂを介して前記共通端子に接続された、前記第１出力端子から出力される信号に対する差動信号が出力されるように構成された第２出力端子と、
を有し、
共振部Ａ及びＢが、複数の共振部を含み、
前記複数の共振部が
単一の通過帯域と、
通過帯域の低周波数側に位置する低周波数側遷移帯域と、
通過帯域の高周波数側に位置する高周波数側遷移帯域と、
を形成し、
前記共振部Ａは、
前記共振部Ａ１と、
前記共振部Ａ１に接続された前記共振部Ａ２と、
前記共振部Ａ２に接続された前記共振部Ａ３と、
を含み、
前記共振部Ｂは、前記共振部Ｂ１を含み、
前記共振部Ａ１の共振周波数がｆｒ
Ａ１
、前記共振部Ａ２の共振周波数がｆｒ
Ａ２
、前記共振部Ａ３の共振周波数がｆｒ
Ａ３
、前記共振部Ｂ１の共振周波数がｆｒ
Ｂ１
とした場合、
ｆｒ
Ａ１
＜ｆｒ
Ａ２
＜ｆｒ
Ａ３
及び
ｆｒ
Ａ１
＜ｆｒ
Ｂ１
＜ｆｒ
Ａ３
を満たし、
前記共振部Ａ１と対応する共振波形Ａ１が前記低周波数側遷移帯域を形成し、前記共振部Ａ３と対応する共振波形Ａ３が前記高周波数側遷移帯域を形成する
差動信号フィルタデバイス。
続きを表示（約 1,400 文字）【請求項２】
前記複数の共振部のうち、前記共振部Ａの共振部の数が、前記共振部Ｂの共振部の数よりも多い
請求項１に記載の差動信号フィルタデバイス。
【請求項３】
前記複数の共振部は、前記共振部Ａ１、前記共振部Ａ２、前記共振部Ａ３及び前記共振部Ｂ１以外の共振部を含まない
請求項１に記載の差動信号フィルタデバイス。
【請求項４】
前記複数の共振部は、前記共振部Ａ１、前記共振部Ａ２、前記共振部Ａ３、前記共振部Ｂ１及び前記共振部Ｂ２以外の共振部を含まない
請求項１に記載の差動信号フィルタデバイス。
【請求項５】
前記共振部Ｂは、共振部Ｂ２を更に有し、
前記共振部Ｂ２の共振周波数がｆｒ
Ｂ２
とした場合、
ｆｒ
Ａ１
＜ｆｒ
Ｂ１
＜ｆｒ
Ａ２
＜ｆｒ
Ｂ２
＜ｆｒ
Ａ３
を満たす
請求項４に記載の差動信号フィルタデバイス。
【請求項６】
共振部について、反共振周波数及び共振周波数の差を共振周波数で割ったものである共振部のΔｆについて、前記共振部Ａ２及びＡ３の影響を受けた、合成後の前記共振部Ａ１のΔｆをΔｆｗ
Ａ１
とし、前記共振部Ａ１及びＡ２の影響を受けた、合成後の前記共振部
Ａ３のΔｆをΔｆｗ
Ａ３
とし、前記共振部Ａ１及びＡ３の影響を受けた、合成後の前記共振部Ａ２のΔｆをΔｆｗ
Ａ２
とした場合、
Δｆｗ
Ａ１
＜Δｆｗ
Ａ２
及び
Δｆｗ
Ａ３
＜Δｆｗ
Ａ２
を満たす
請求項１に記載の差動信号フィルタデバイス。
【請求項７】
前記Δｆｗ
Ａ１
、前記Δｆｗ
Ａ２
及び前記Δｆｗ
Ａ３
が
Δｆｗ
Ａ１
／Δｆｗ
Ａ２
≦０．５及び
Δｆｗ
Ａ３
／Δｆｗ
Ａ２
≦０．５
を満たす
請求項６に記載の差動信号フィルタデバイス。
【請求項８】
前記共振部Ａは
前記共振部Ａ１と、
前記共振部Ａ１に並列接続された前記共振部Ａ２と、
前記共振部Ａ２に並列接続された前記共振部Ａ３と、
を有し、
前記共振部Ａ１の静電容量が前記共振部Ａ２の静電容量よりも小さく、
前記共振部Ａ３の静電容量が前記共振部Ａ２の静電容量よりも小さい
請求項１に記載の差動信号フィルタデバイス。
【請求項９】
共振部Ｂの静電容量が共振部Ａの静電容量よりも大きい
請求項１に記載の差動信号フィルタデバイス。
【請求項１０】
前記共振部Ａと前記第１出力端子とを接続し、第１中間点を含む第１ラインと、
前記共振部Ｂと前記第２出力端子とを接続し、第２中間点を含む第２ラインと、
前記第１中間点と前記第２中間点とを容量素子を介して接続する第３ラインと、
を有する
請求項１に記載の差動信号フィルタデバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は信号をフィルタリングする差動信号フィルタデバイスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
信号をフィルタリングする差動信号フィルタデバイスとして並列トランスバーサルトポロジーフィルタがある。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１０８７３３１８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
差動信号フィルタデバイスの設計自由度と、通過特性の急峻性には改善の余地がある。
【課題を解決するための手段】
【０００５】
共通端子と、共振部Ａを介して前記共通端子に接続された第１出力端子と、共振部Ｂを介して前記共通端子に接続された、前記第１出力端子から出力される信号に対する差動信号が出力されるように構成された第２出力端子と、を有し、共振部Ａ及びＢが、複数の共振部を含み、前記複数の共振部が単一の通過帯域と、通過帯域の低周波数側に位置する低周波数側遷移帯域と、通過帯域の高周波数側に位置する高周波数側遷移帯域と、を形成し、前記共振部Ａは、前記共振部Ａ１と、前記共振部Ａ１に接続された前記共振部Ａ２と、前記共振部Ａ２に接続された前記共振部Ａ３と、を含み、前記共振部Ｂは、前記共振部Ｂ１を含み、前記共振部Ａ１の共振周波数がｆｒ
Ａ１
、前記共振部Ａ２の共振周波数がｆｒ
Ａ２
、前記共振部Ａ３の共振周波数がｆｒ
Ａ３
、前記共振部Ｂ１の共振周波数がｆｒ
Ｂ１
とした場合、ｆｒ
Ａ１
＜ｆｒ
Ａ２
＜ｆｒ
Ａ３
及びｆｒ
Ａ１
＜ｆｒ
Ｂ１
＜ｆｒ
Ａ３
を満たし、前記共振部Ａ１と対応する共振波形Ａ１が前記低周波数側遷移帯域を形成し、前記共振部Ａ３と対応する共振波形Ａ３が前記高周波数側遷移帯域を形成する差動信号フィルタデバイス。
【発明の効果】
【０００６】
本開示の一態様によれば差動信号フィルタデバイスの設計自由度を向上し、通過特性における急峻性を向上させることができる。
【図面の簡単な説明】
【０００７】

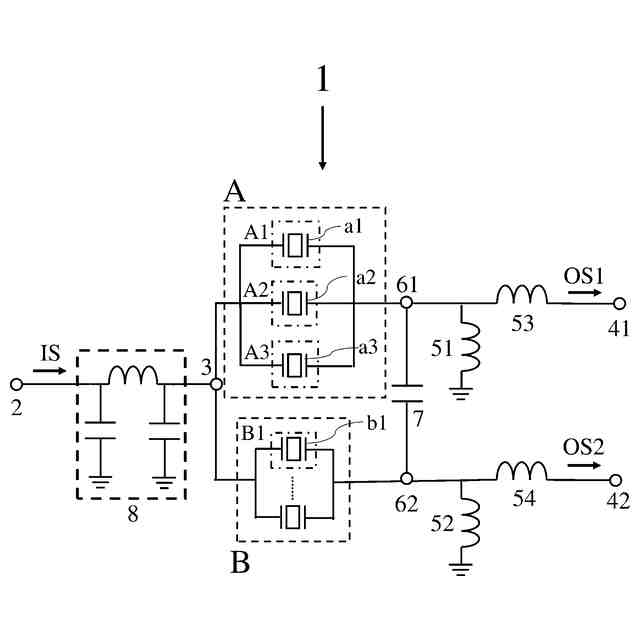

本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る櫛歯電極の模式的な上方からの平面図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る比較例、実施形態及び変形例について図面を参照して説明する。なお、以下の説明で用いられる図は模式的なものであり図面上の寸法比率等は現実のものとは必ずしも一致していない。また、図面同士でも寸法比率は一致していない。
【０００９】
以下に本開示における実施形態及び変形例を示す。また、以下に示す実施形態及び変形例に記載の構成はそれぞれ他の複数の実施形態及び変形例と自由に組み合わせてよい。
【００１０】
[第１実施形態]
本開示に係る差動信号フィルタデバイス１の第１実施形態に関して説明する。
（【００１１】以降は省略されています）
