公開番号2025169006
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073947
出願日2024-04-30
発明の名称端子、端子部材および電気機器
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01R 13/03 20060101AFI20251105BHJP(基本的電気素子)
要約【課題】電気抵抗が低下した端子を実現する。
【解決手段】端子(1)は、コア材(10a)と、コア材を被覆する第1被覆材(10b)と、を有するリードピン(10)と、リードピンに接合されている金属板(20)と、を備え、コア材の電気伝導度は、第1被覆材の電気伝導度よりも高く、コア材は、第1被覆材から露出する露出部(31)を有しており、金属板は、露出部に接合されている。
【選択図】図3
特許請求の範囲【請求項１】
コア材と、該コア材を被覆する第１被覆材と、を有するリードピンと、
前記リードピンに接合されている金属板と、を備え、
前記コア材の電気伝導度は、前記第１被覆材の電気伝導度よりも高く、
前記コア材は、前記第１被覆材から露出する露出部を有しており、
前記金属板は、前記露出部に接合されている、端子。
続きを表示（約 610 文字）【請求項２】
前記露出部は、前記リードピンの長手方向に沿う第１面を有する、請求項１に記載の端子。
【請求項３】
前記露出部は、前記リードピンの長手方向に垂直な第２面をさらに有し、前記金属板と前記第２面とは、間隔を空けている、請求項２に記載の端子。
【請求項４】
前記露出部は、前記リードピンの先端部に位置している、請求項１に記載の端子。
【請求項５】
前記先端部は、前記リードピンの長手方向に対して傾斜している先端面を有している、請求項４に記載の端子。
【請求項６】
前記金属板は、さらに前記第１被覆材にも接合されている、請求項１に記載の端子。
【請求項７】
前記第１被覆材の、前記金属板が接合されている部位の厚みは、前記金属板が接合されていない部位の厚みと比較して薄い、請求項６に記載の端子。
【請求項８】
前記金属板と前記露出部とは、溶接により接合されている、請求項１に記載の端子。
【請求項９】
前記金属板と前記露出部とは、導電性接合材により接合されている、請求項１に記載の端子。
【請求項１０】
前記金属板は、前記第１被覆材にも接合されており、
前記金属板と前記第１被覆材とは、溶接により接合されている、請求項９に記載の端子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、端子、当該端子を備える端子部材、および当該端子部材を備える電気機器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、銅の芯材とＦｅ－Ｃｒ合金のジャケット材とからなる複合金属材で構成された導電ピンを備える端子が開示されている。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０１７／００６８８１
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の一態様は、電気抵抗が低下した端子などを実現する。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本開示の一態様に係る端子は、コア材と、該コア材を被覆する第１被覆材と、を有するリードピンと、前記リードピンに接合されている金属板と、を備え、前記コア材の電気伝導度は、前記第１被覆材の電気伝導度よりも高く、前記コア材は、前記第１被覆材から露出する露出部を有しており、前記金属板は、前記露出部に接合されている。
【発明の効果】
【０００６】
本開示の一態様によれば、電気抵抗が低下した端子などを実現できる。
【図面の簡単な説明】
【０００７】

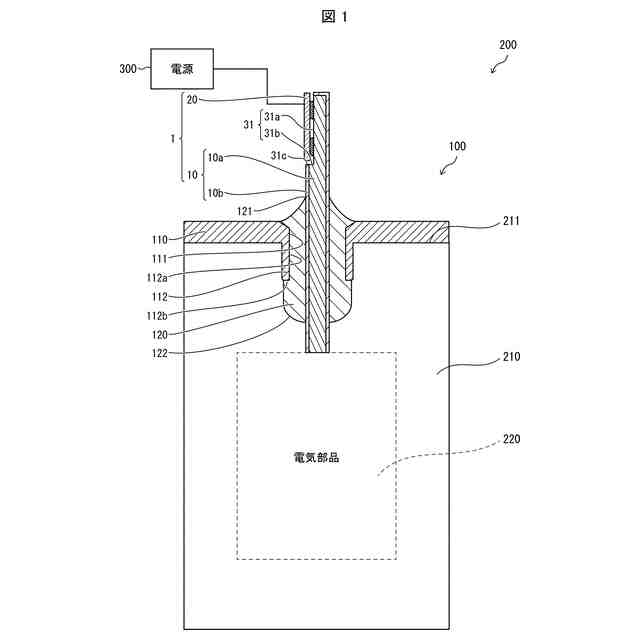

本開示の実施形態１に係る電気機器の概略を示す図である。

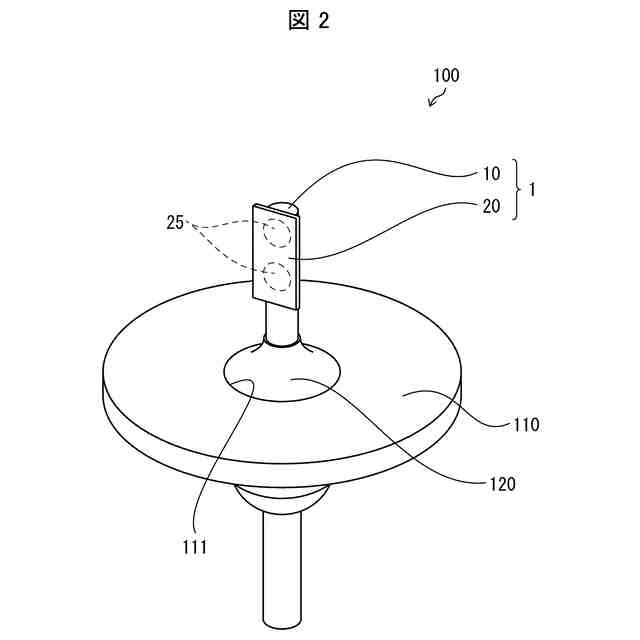

本開示の実施形態１に係る端子部材を例示する斜視図である。

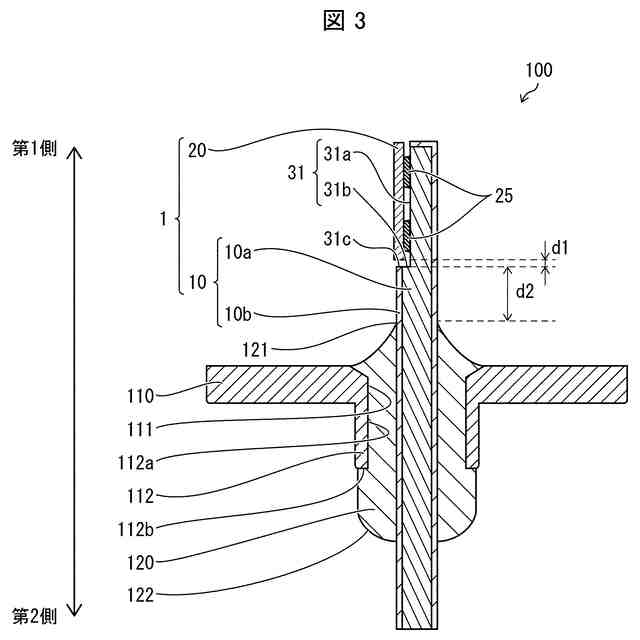

本開示の実施形態１に係る端子部材を例示する断面図である。

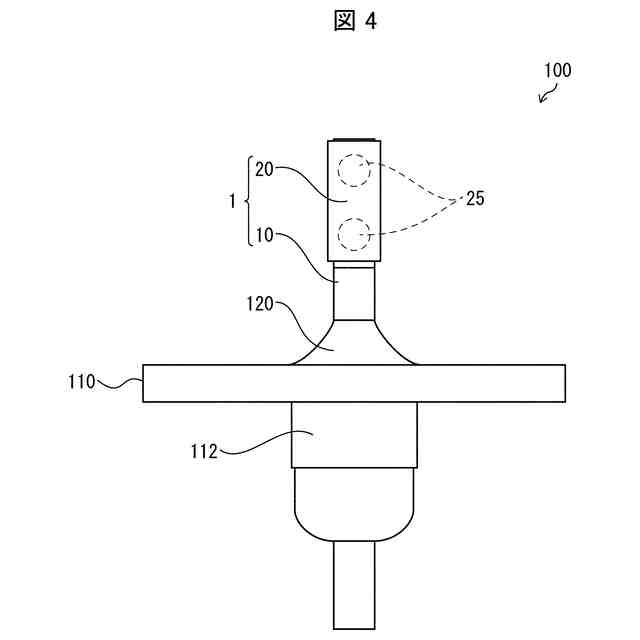

本開示の実施形態１に係る端子部材を例示する正面図である。

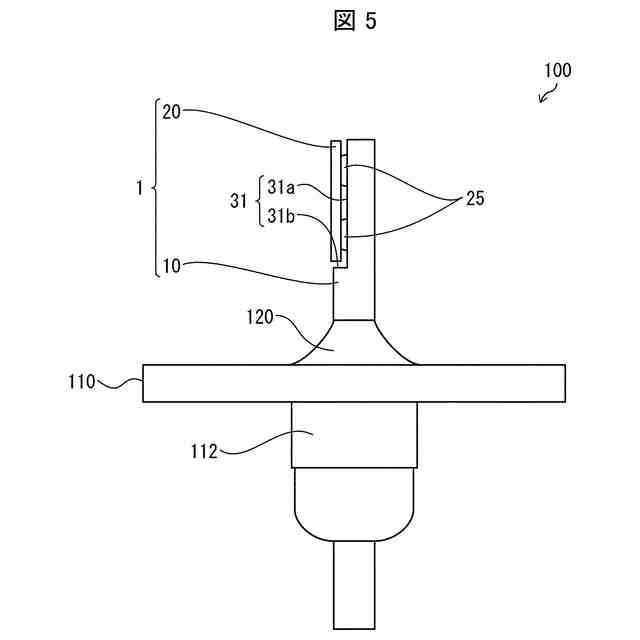

本開示の実施形態１に係る端子部材を例示する側面図である。

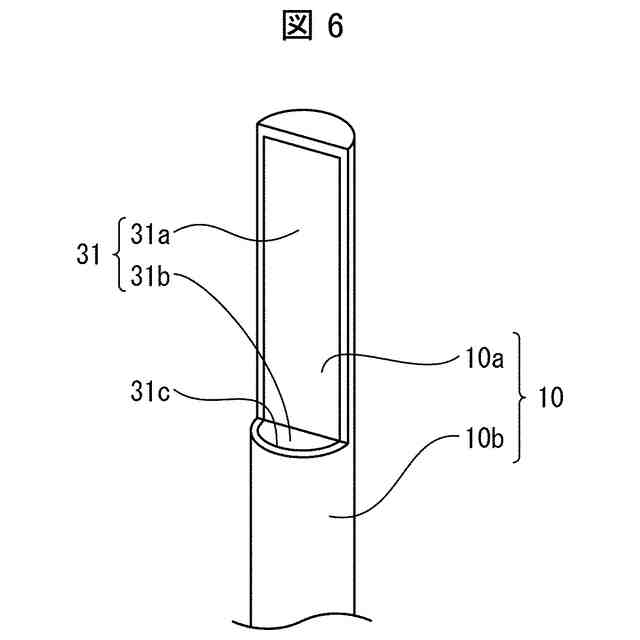

露出部を例示する斜視図である。

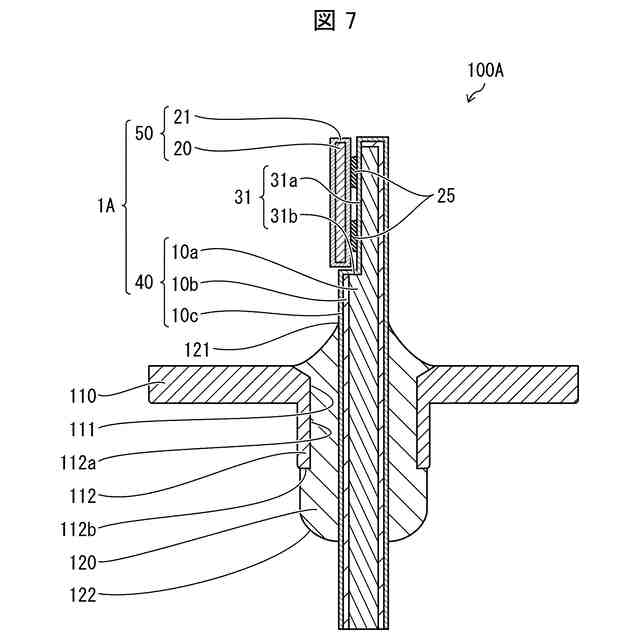

本開示の実施形態２に係る端子部材を例示する断面図である。
本開示の実施形態３に係る端子部材を例示する断面図である。

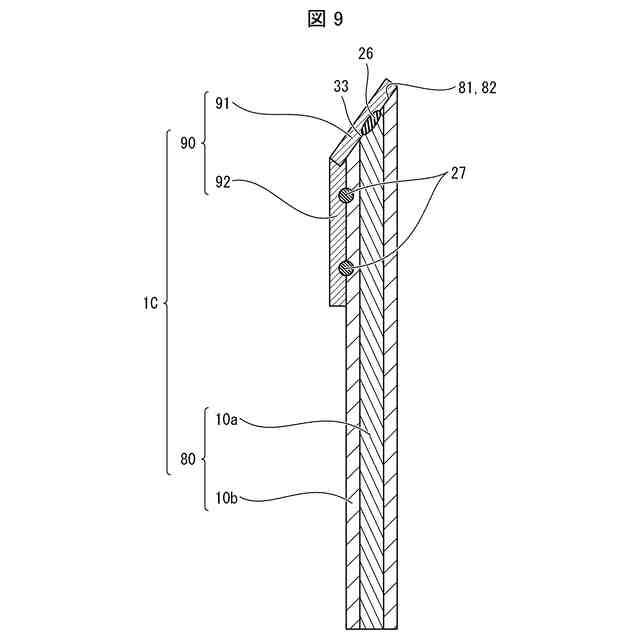

本開示の実施形態４に係る端子部材を例示する断面図である。
【発明を実施するための形態】
【０００８】
〔実施形態１〕
以下、本開示の一実施形態について、詳細に説明する。
【０００９】
（電気機器）
図１は、本開示の実施形態１に係る電気機器２００の概略を示す図である。電気機器２００は、電源３００から供給される電力により駆動される機器である。電気機器２００は、電気製品に搭載される機器であってもよく、例えば空気調和機または冷蔵庫などに搭載される圧縮機であってもよい。電気機器２００の種類は特に限定されない。図１に示すように、電気機器２００は、端子部材１００と、箱体２１０と、電気部品２２０と、を備える。
【００１０】
電気部品２２０は、電気機器２００を構成する部品である。電気機器２００が圧縮機である場合、電気部品２２０は、空気を圧縮する機能を有する部品である。
（【００１１】以降は省略されています）
