公開番号2025140319
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039653
出願日2024-03-14
発明の名称発光装置および照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H10H 20/854 20250101AFI20250919BHJP()
要約【課題】波長変換部材の温度上昇を緩和させる。
【解決手段】発光装置は、筐体と、発光素子と、波長変換部材と、第1透光部と、第2透光部とを備える。筐体は、底部と、側壁とを有する。発光装置は、側壁に囲まれた状態で底部に位置しており、励起光を発する。波長変換部材は、発光素子に対して底部とは逆側に位置しており、励起光に基づいて蛍光を発する。第1透光部は、発光素子と波長変換部材との間に位置し、筐体の熱伝導率よりも低い熱伝導率を有する。第2透光部は、第1透光部と波長変換部材との間に位置し、第1透光部の熱伝導率よりも高い熱伝導率を有する。
【選択図】図2
特許請求の範囲【請求項１】
底部と側壁とを有する筐体と、
前記側壁に囲まれた状態で前記底部に位置しており、励起光を発する発光素子と、
前記発光素子に対して前記底部とは逆側に位置しており、前記励起光に基づいて蛍光を発する波長変換部材と、
前記発光素子と前記波長変換部材との間に位置し、前記筐体の熱伝導率よりも低い熱伝導率を有する第１透光部と、
前記第１透光部と前記波長変換部材との間に位置し、前記第１透光部の熱伝導率よりも高い熱伝導率を有する第２透光部と
を備える、発光装置。
続きを表示（約 770 文字）【請求項２】
請求項１に記載の発光装置であって、
前記第２透光部は液体を含む、発光装置。
【請求項３】
請求項２に記載の発光装置であって、
前記液体は水、エチレングリコールおよびグリセリンの少なくともいずれかを含む、発光装置。
【請求項４】
請求項２または請求項３に記載の発光装置であって、
前記第１透光部は固体を含み、前記液体から前記発光素子を封止した状態で位置している、発光装置。
【請求項５】
請求項２または請求項３に記載の発光装置であって、
前記第１透光部は固体を含み、前記発光素子の全体を覆う、発光装置。
【請求項６】
請求項１から請求項３のいずれか一つに記載の発光装置であって、
前記第２透光部は、前記側壁の内周面に接する、発光装置。
【請求項７】
請求項１から請求項３のいずれか一つに記載の発光装置であって、
前記第１透光部は、前記側壁の内周面に接する、発光装置。
【請求項８】
請求項１から請求項３のいずれか一つに記載の発光装置であって、
前記第２透光部は、前記第１透光部、前記側壁および前記波長変換部材によって囲まれた空間に充填される、発光装置。
【請求項９】
請求項１から請求項３のいずれか一つに記載の発光装置であって、
前記第２透光部の体積は前記第１透光部の体積よりも大きい、発光装置。
【請求項１０】
請求項１から請求項３のいずれか一つに記載の発光装置であって、
前記第１透光部の屈折率は、前記発光素子の屈折率と前記第２透光部の屈折率との間の値である、発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置および照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１，２には、照明装置に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７９９３４号公報
特開２００８－４６９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
波長変換部材の温度上昇の緩和という観点で改善の余地がある。
【課題を解決するための手段】
【０００５】
発光装置が開示される。
【０００６】
一実施形態において、発光装置は、筐体と、発光素子と、波長変換部材と、第１透光部と、第２透光部とを備える。筐体は、底部と側壁とを有する。発光装置は、側壁に囲まれた状態で底部に位置しており、励起光を発する。波長変換部材は、発光素子に対して底部とは逆側に位置しており、励起光に基づいて蛍光を発する。第１透光部は、発光素子と波長変換部材との間に位置し、筐体の熱伝導率よりも低い熱伝導率を有する。第２透光部は、第１透光部と波長変換部材との間に位置し、第１透光部の熱伝導率よりも高い熱伝導率を有する。
【０００７】
一実施の形態において、照明装置は、複数の発光装置を備える。
【発明の効果】
【０００８】
波長変換部材の温度上昇を緩和させることができる。
【図面の簡単な説明】
【０００９】

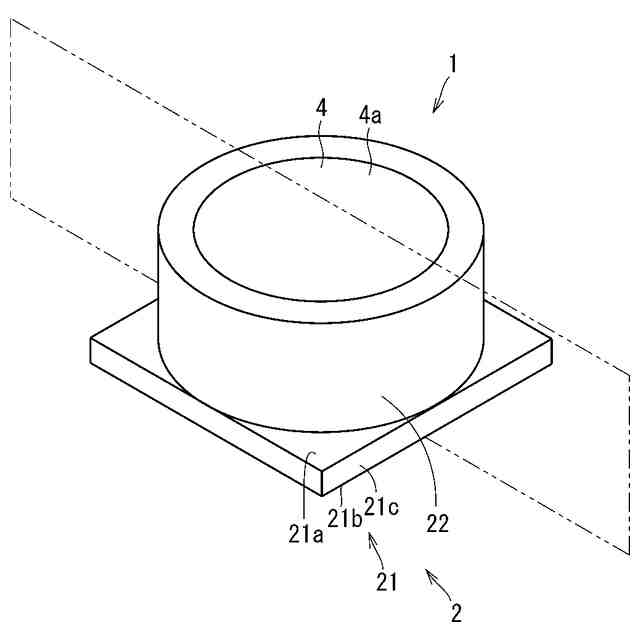

発光装置の構成の第１例を概略的に示す斜視図である。

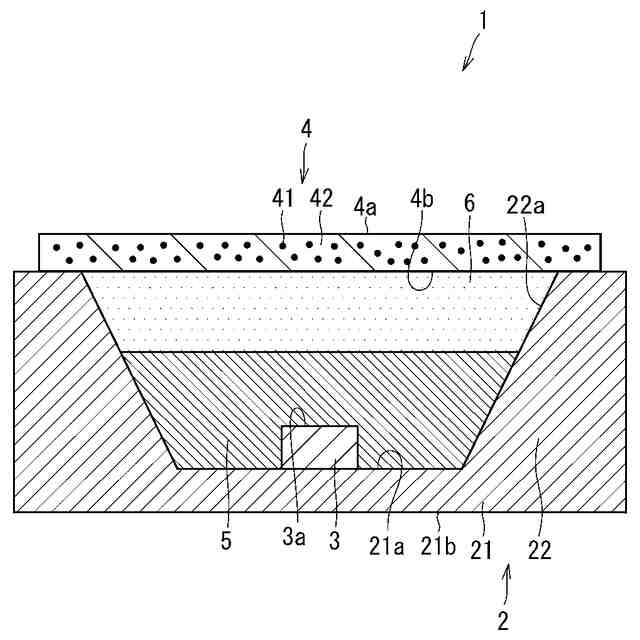

発光装置の構成の第１例を概略的に示す断面図である。

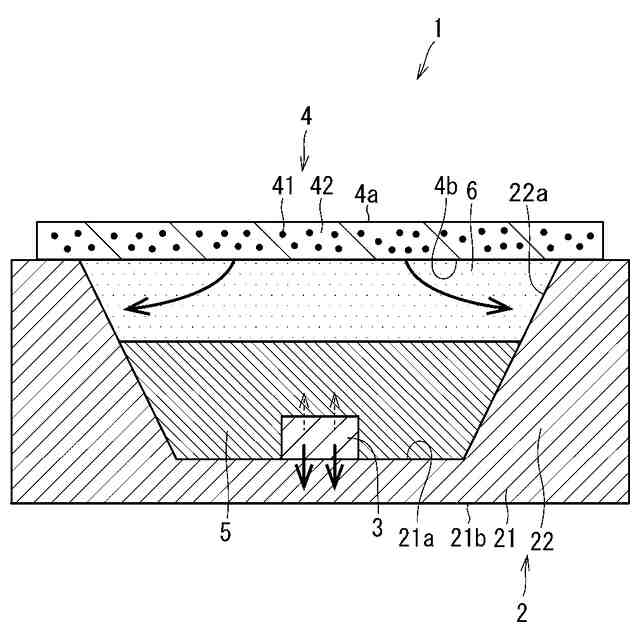

発光装置における熱の伝達を模式的に示す図である。

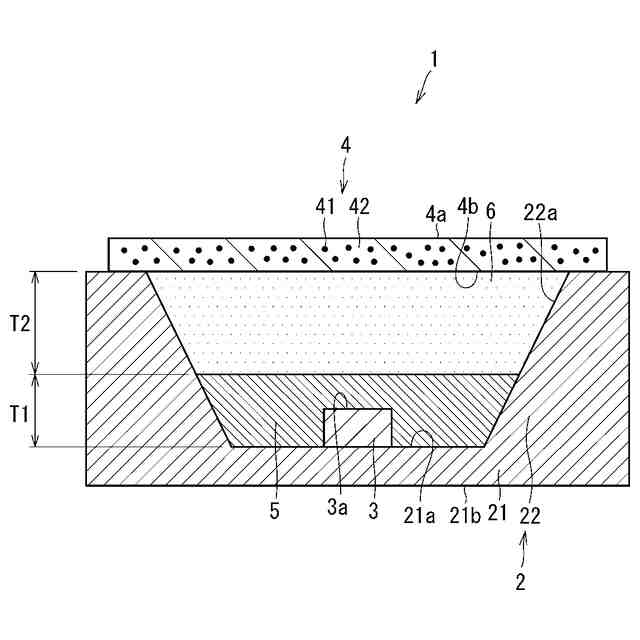

発光装置の構成の第２例を概略的に示す図である。
発光装置の構成の第３例を概略的に示す図である。

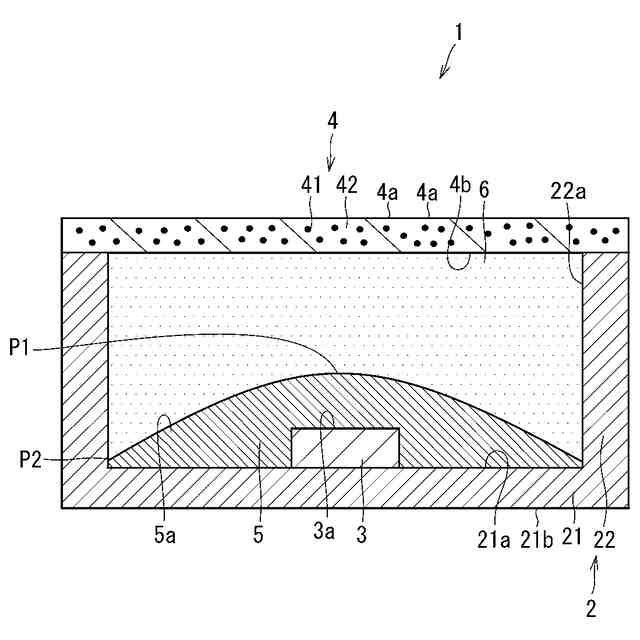

発光装置の構成の第４例を概略的に示す図である。

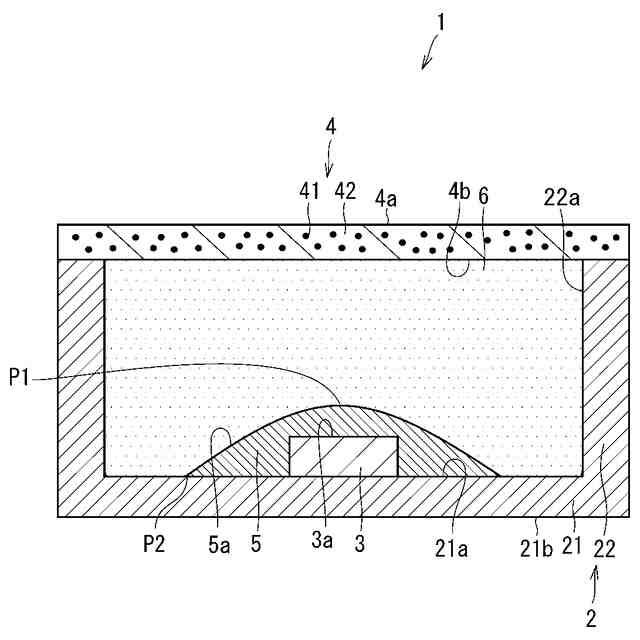

発光装置の構成の第５例を概略的に示す図である。
発光装置内の各部の屈折率の一例を模式的に示す図である。

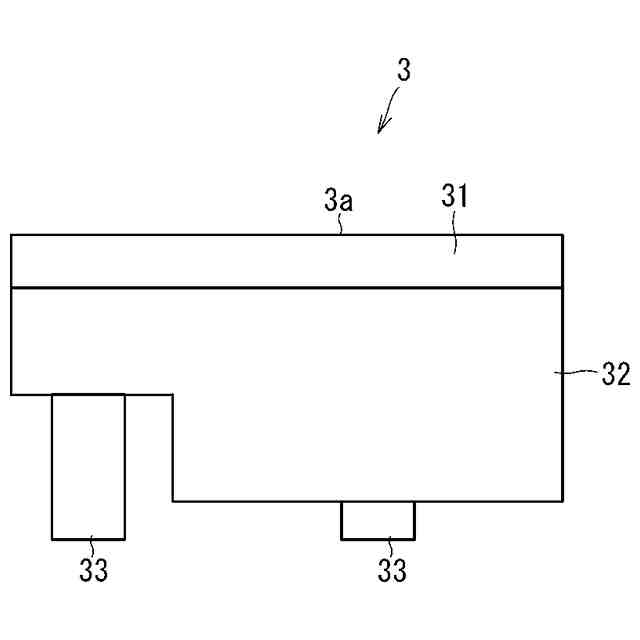

発光素子の構成の一例を概略的に示す図である。
第２透光部のかわりに空気を適用した構造を有する発光装置を概略的に示す図である。
照明装置の構成の一例を概略的に示す図である。
【発明を実施するための形態】
【００１０】
筐体と、ＬＥＤ（Light Emitting Diode）素子と、蛍光部材とを含む発光装置が知られている。筐体は凹部を有しており、ＬＥＤ素子は凹部内に位置している。蛍光部材は、板状の形状を有しており、筐体の凹部の開口を塞ぐ状態で位置する。蛍光部材は、板状の透明部材と、透明部材の内部に分散して位置する複数の蛍光体粒子とを含む。筐体の凹部の内部には、ＬＥＤ素子を覆う透明樹脂で充填され得る。ＬＥＤ素子から発せられた励起光は透明樹脂を透過し、蛍光部材に入射する。蛍光部材中の各蛍光体粒子は励起光を吸収し、蛍光を発する。蛍光は例えば照明光として外部空間に出射される。
（【００１１】以降は省略されています）
