公開番号
2025167126
公報種別
公開特許公報(A)
公開日
2025-11-07
出願番号
2024071455
出願日
2024-04-25
発明の名称
電子デバイス及び電子モジュール
出願人
京セラ株式会社
代理人
個人
,
個人
主分類
H01L
23/44 20060101AFI20251030BHJP(基本的電気素子)
要約
【課題】電子部品を効率よく冷却できる電子デバイス及び電子モジュールを提供する。
【解決手段】電子デバイスの一の実施形態は、第1電子部品と、前記第1電子部品が収容される箱体と、前記第1電子部品と電気的に接続される第1導体と、を備える。前記第1導体は、前記箱体の内外を貫通する。前記箱体は、冷媒を流入可能な第1孔部と、前記冷媒を流出可能な第2孔部と、を有する。

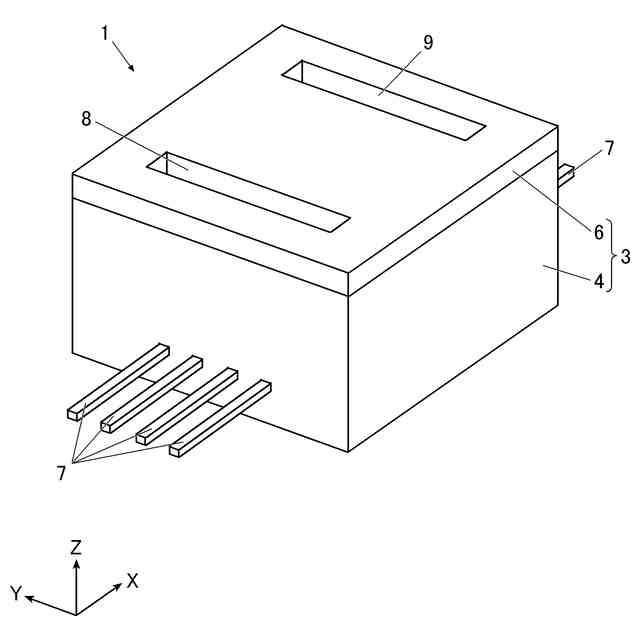

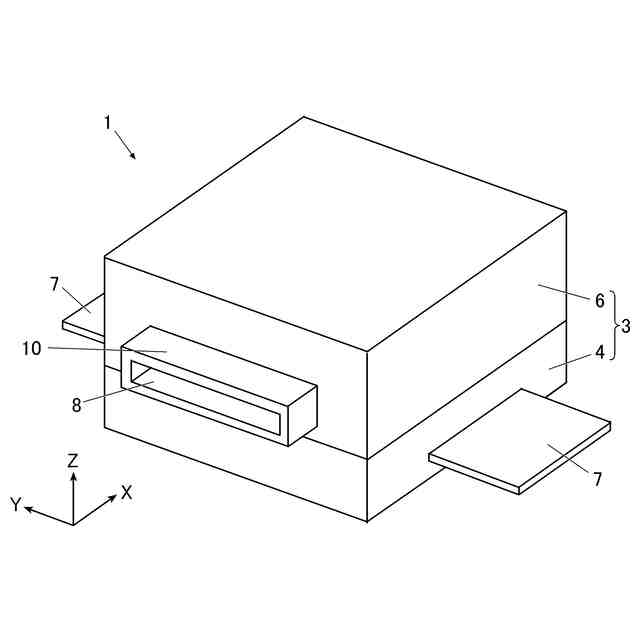

【選択図】図1
特許請求の範囲
【請求項1】
第1電子部品と、
前記第1電子部品が収容される箱体と、
前記箱体の内外を貫通し、前記第1電子部品と電気的に接続される第1導体と、を備え、
前記箱体は、冷媒を流入可能な第1孔部と、前記冷媒を流出可能な第2孔部と、を有する、
電子デバイス。
続きを表示(約 890 文字)
【請求項2】

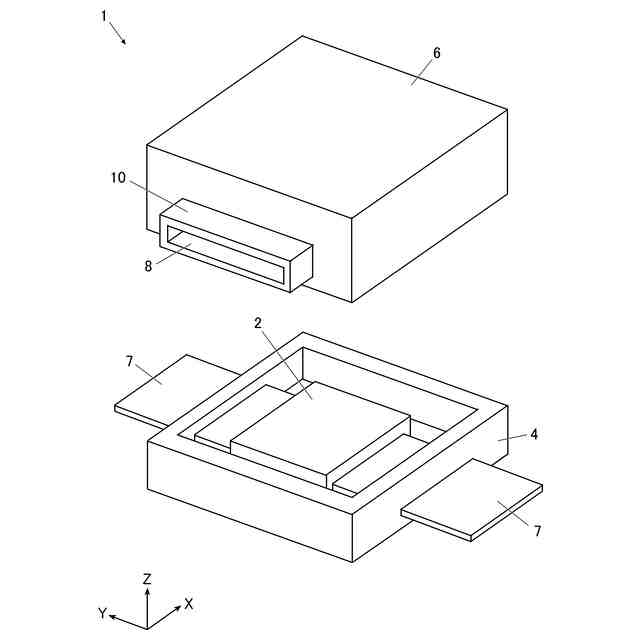

前記箱体は、前記第1電子部品が搭載される容器体と、前記第1電子部品を覆う蓋体と、を有し、
前記第1孔部及び前記第2孔部は、前記蓋体に位置する、
請求項1に記載の電子デバイス。
【請求項3】

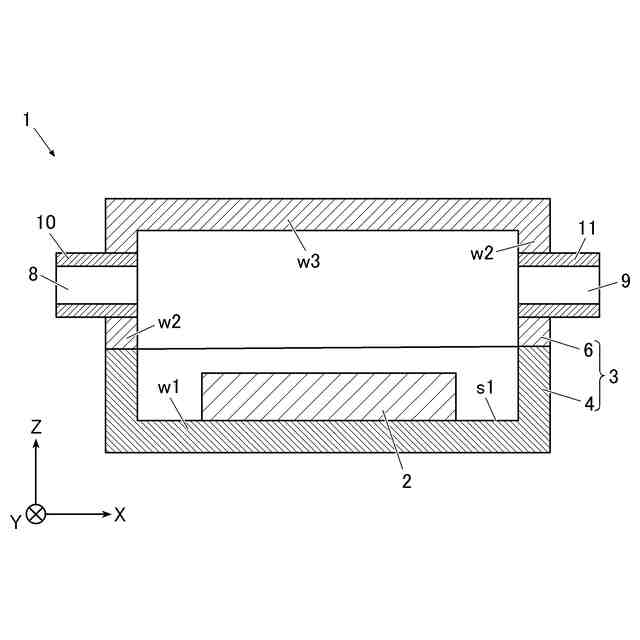

前記第1孔部及び前記第2孔部は、前記箱体の壁部のうち互いに対向する壁部にそれぞれ位置する、
請求項2に記載の電子デバイス。
【請求項4】

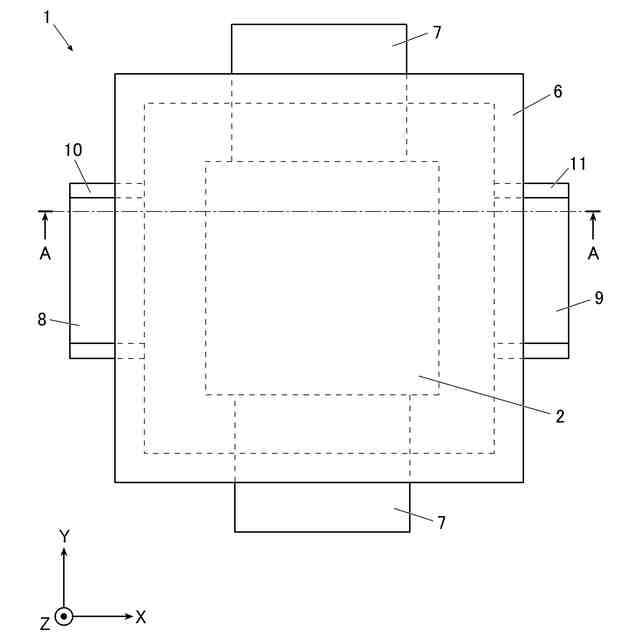

前記第1孔部及び前記第2孔部は、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる壁部に位置する、
請求項3に記載の電子デバイス。
【請求項5】
前記第1孔部及び前記第2孔部の少なくともいずれかは、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる壁部に位置する、
請求項1に記載の電子デバイス。
【請求項6】

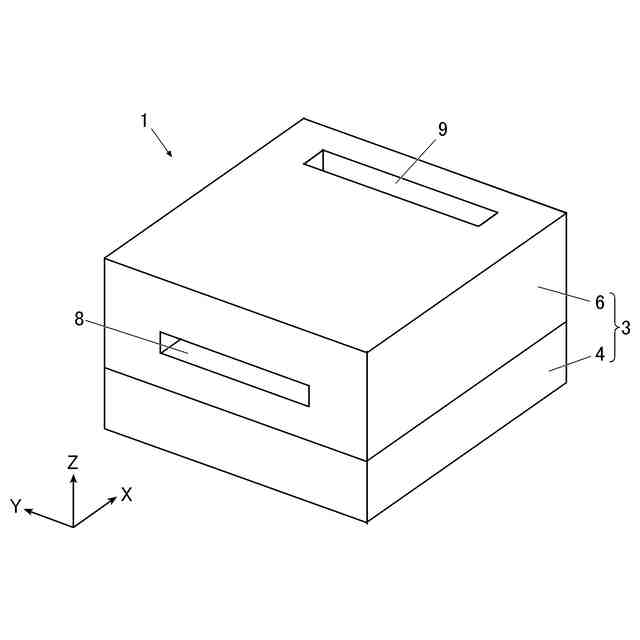

前記第1孔部及び前記第2孔部の少なくともいずれかは、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる上壁部に位置する、
請求項5に記載の電子デバイス。
【請求項7】
前記第1孔部及び前記第2孔部の少なくともいずれかは、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる側壁部に位置する、
請求項5に記載の電子デバイス。
【請求項8】

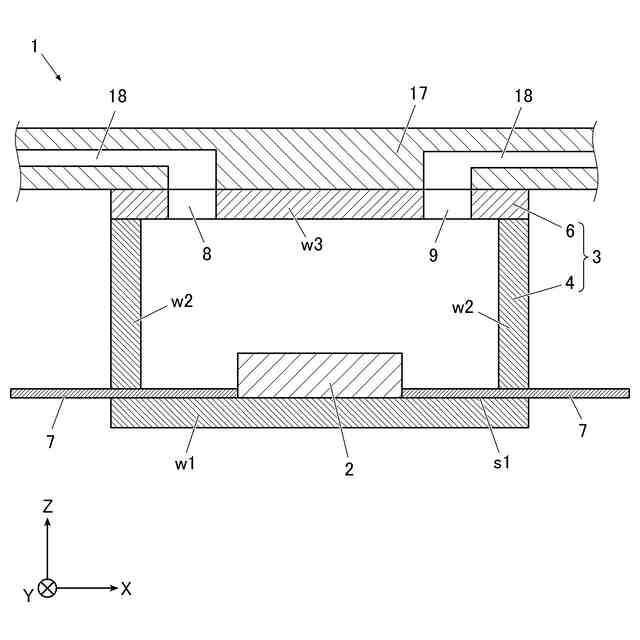

前記第1孔部及び前記第2孔部の少なくともいずれかは、前記第1電子部品が位置する面よりも上方に位置する、
請求項1に記載の電子デバイス。
【請求項9】

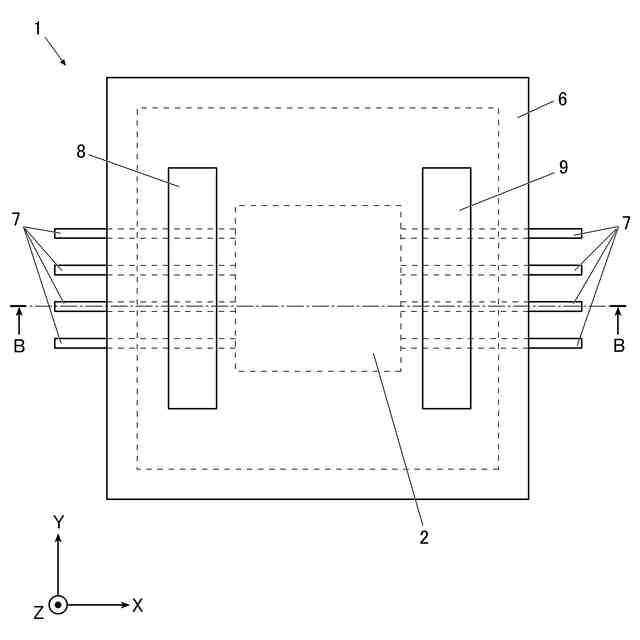

前記第1孔部及び前記第2孔部は、前記箱体の壁部のうち互いに対向しない壁部にそれぞれ位置する、
請求項2に記載の電子デバイス。
【請求項10】

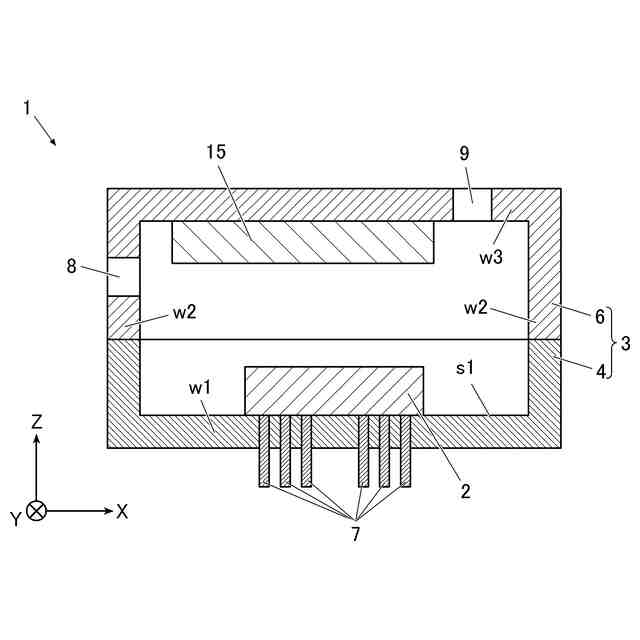

前記第1孔部及び前記第2孔部の一方は、前記箱体のいずれかの側壁部に位置し、
前記第1孔部及び前記第2孔部の他方は、前記箱体の上壁部に位置する、
請求項1に記載の電子デバイス。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、電子デバイス及び電子モジュールに関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
例えば、パワーモジュールのような発熱量が比較的大きい電子部品を冷却させるために、電子部品にヒートシンクを取り付ける技術が知られている(特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2020-72094号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、より効率よく電子部品を冷却することが求められている。
【0005】
そこで、本開示は、電子部品を効率よく冷却できる電子デバイス及び電子モジュールを提供する。
【課題を解決するための手段】
【0006】
(1)本開示に係る電子デバイスの一実施形態は、
第1電子部品と、
前記第1電子部品が収容される箱体と、
前記箱体の内外を貫通し、前記第1電子部品と電気的に接続される第1導体と、を備え、
前記箱体は、冷媒を流入可能な第1孔部と、前記冷媒を流出可能な第2孔部と、を有する。
【0007】
(2)本開示に係る電子デバイスの一実施形態は、
上記(1)の電子デバイスであって、
前記箱体は、前記第1電子部品が搭載される容器体と、前記第1電子部品を覆う蓋体と、を有し、
前記第1孔部及び前記第2孔部は、前記蓋体に位置する。
【0008】
(3)本開示に係る電子デバイスの一実施形態は、
上記(1)又は(2)の電子デバイスであって、
前記第1孔部及び前記第2孔部は、前記箱体の壁部のうち互いに対向する壁部にそれぞれ位置する。
【0009】
(4)本開示に係る電子デバイスの一実施形態は、
上記(1)~(3)のいずれかの電子デバイスであって、
前記第1孔部及び前記第2孔部は、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる壁部に位置する。
【0010】
(5)本開示に係る電子デバイスの一実施形態は、
上記(1)~(3)のいずれかの電子デバイスであって、
前記第1孔部及び前記第2孔部の少なくともいずれかは、前記箱体の壁部のうち前記第1導体の外露出部が位置する壁部とは異なる壁部に位置する。
(【0011】以降は省略されています)
