公開番号2025172883
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025142695,2022000278
出願日2025-08-28,2021-04-09
発明の名称被覆層付き金属部材
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類B32B 15/04 20060101AFI20251118BHJP(積層体)
要約【課題】耐久性が高い被覆層付き金属部材を提供する。
【解決手段】被覆層付き金属部材は、金属部材と、被覆層とを備える。金属部材は、クロムを含有する。被覆層は、金属部材を覆う。被覆層は、酸化雰囲気に露出する第2外面と酸化雰囲気から離れて位置する第1外面とを有する。第2外面が位置する被覆層の厚みは、第1外面が位置する被覆層の厚みよりも大きい、または、第2外面の表面粗さは、第1外面の表面粗さよりも小さい。
【選択図】図3B
特許請求の範囲【請求項１】
クロムを含有する金属部材と、
前記金属部材を覆う被覆層と
を備え、
前記被覆層は、酸化雰囲気に露出する第２外面と前記酸化雰囲気から離れて位置する第１外面とを有し、
前記第２外面が位置する前記被覆層の厚みは、前記第１外面が位置する前記被覆層の厚みよりも大きい、または、前記第２外面の表面粗さは、前記第１外面の表面粗さよりも小さい
被覆層付き金属部材。
続きを表示（約 620 文字）【請求項２】
クロムを含有する金属部材と、
前記金属部材を覆う被覆層と
を備え、
前記被覆層は、酸化雰囲気に露出する第２外面と前記酸化雰囲気から離れて位置する第１外面とを有し、前記被覆層は、前記金属部材の第１面および第２面に接するように位置し、
前記被覆層の前記第１外面の表面粗さは、前記金属部材の前記第１面および／または前記第２面の表面粗さよりも大きい
被覆層付き金属部材。
【請求項３】
前記第２外面が位置する前記被覆層の厚みは、酸素を含有するガスの流路に面する部分の方が、前記流路から離れて位置する部分よりも大きい
請求項１または２に記載の被覆層付き金属部材。
【請求項４】
前記第２外面と前記金属部材との間に位置する前記被覆層は、前記第１外面と前記金属部材との間に位置する前記被覆層よりも気孔率が大きい
請求項１～３のいずれか１つに記載の被覆層付き金属部材。
【請求項５】
クロムを含有する金属部材と、
前記金属部材を覆う被覆層と
を備え、
前記金属部材と前記被覆層との界面にＭｎ，Ｔｉ，ＣａおよびＡｌのうち少なくとも１つの元素が位置し、前記界面におけるＭｎ，Ｔｉ，ＣａおよびＡｌの含有率は、前記金属部材または前記被覆層におけるＭｎ，Ｔｉ，ＣａおよびＡｌの含有率よりも大きい
被覆層付き金属部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被覆層付き金属部材に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガス等の燃料ガスと空気等の酸素含有ガスとを用いて電力を得ることができるセルの１種である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１６２３５７号公報
【発明の概要】
【０００４】
実施形態の一態様に係る被覆層付き金属部材は、金属部材と、被覆層とを備える。金属部材は、クロムを含有する。被覆層は、金属部材を覆う。前記被覆層は、酸化雰囲気に露出する第２外面と前記酸化雰囲気から離れて位置する第１外面とを有する。前記第２外面が位置する前記被覆層の厚みは、前記第１外面が位置する前記被覆層の厚みよりも大きい、または、前記第２外面の表面粗さは、前記第１外面の表面粗さよりも小さい。
【図面の簡単な説明】
【０００５】

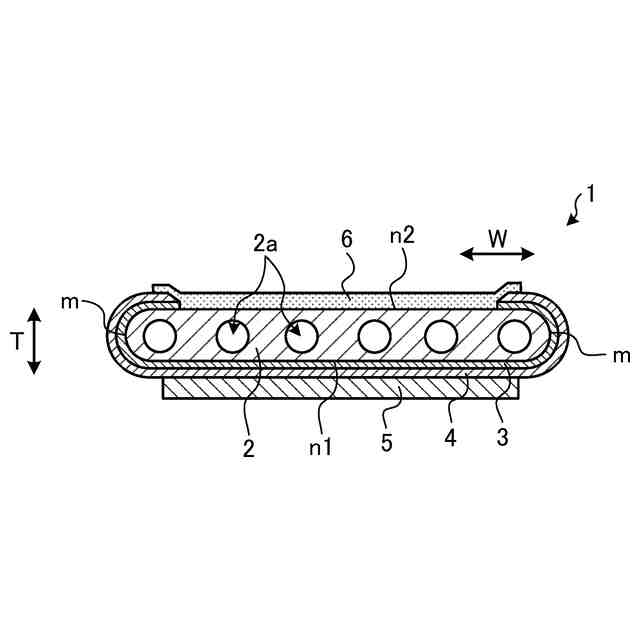

図１Ａは、実施形態に係るセルの一例を示す横断面図である。

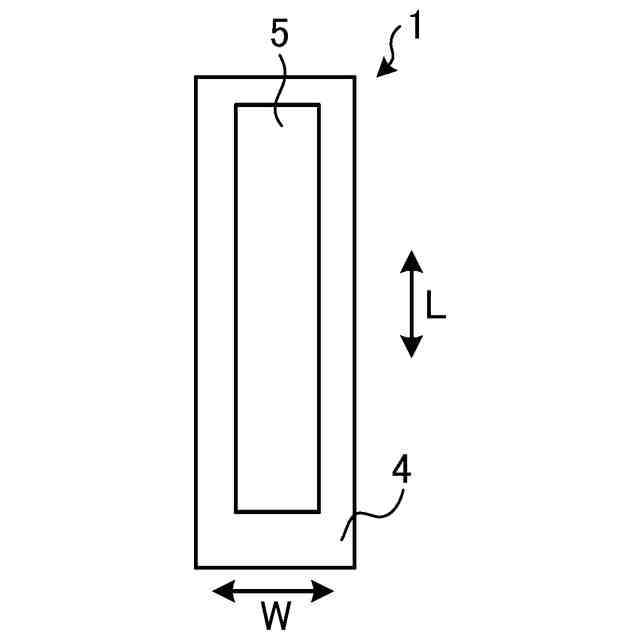

図１Ｂは、実施形態に係るセルの一例を空気極側からみた側面図である。

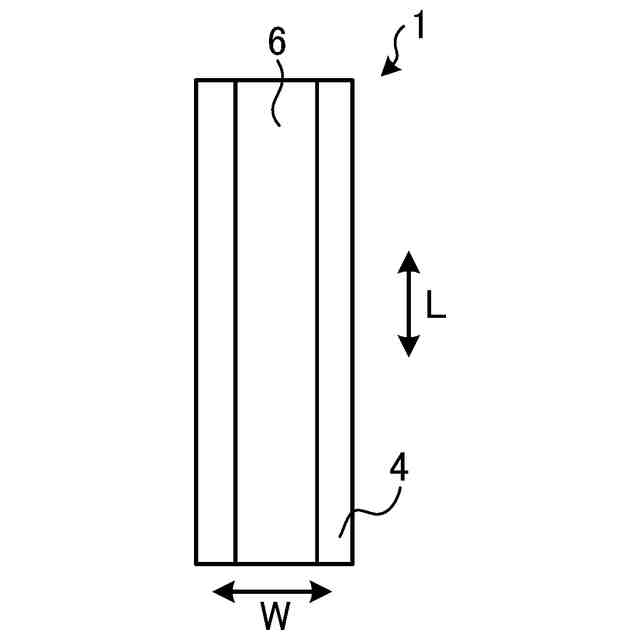

図１Ｃは、実施形態に係るセルの一例をインターコネクタ側からみた側面図である。
図２Ａは、実施形態に係るセルスタック装置の一例を示す斜視図である。
図２Ｂは、図２Ａに示すＸ－Ｘ線の断面図である。

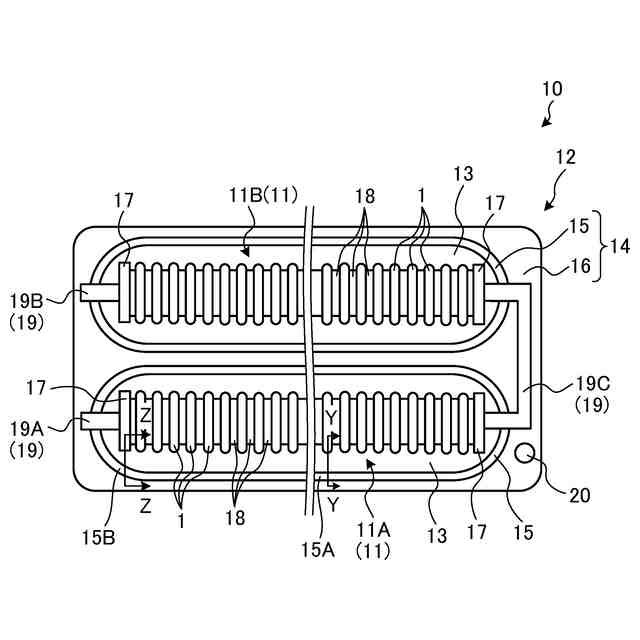

図２Ｃは、実施形態に係るセルスタック装置の一例を示す上面図である。
図３Ａは、図２Ｃに示すＹ－Ｙ線の断面図である。

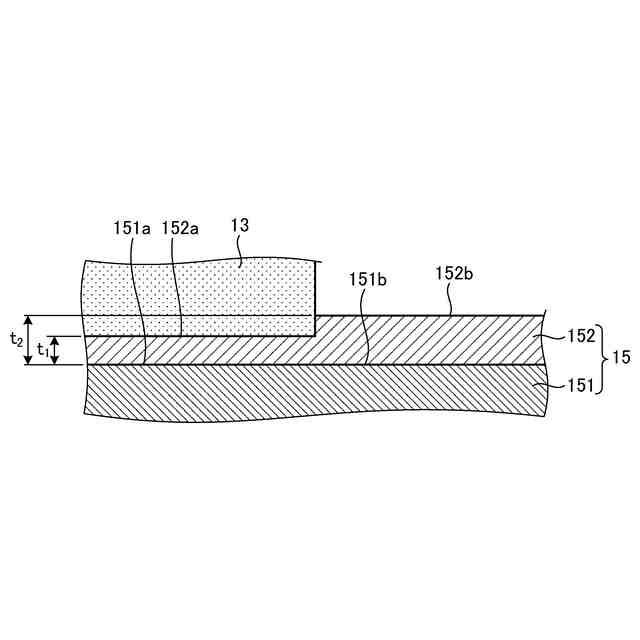

図３Ｂは、図３Ａに示すセルスタックの要部を模式的に示す拡大断面図である。

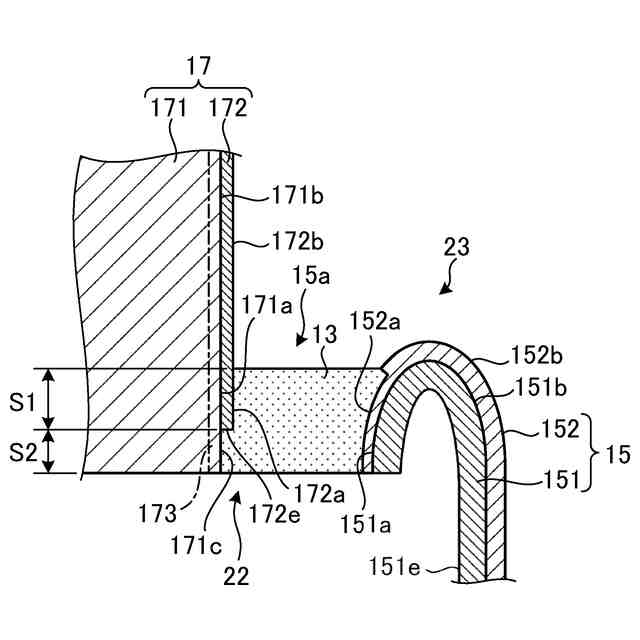

図４は、図２Ｃに示すＺ－Ｚ線の断面図である。
図５Ａは、金属部材の別の例を示す斜視図である。
図５Ｂは、金属部材の別の例を示す斜視図である。
図５Ｃは、金属部材の別の例とセルとの接合部を拡大した断面図である。
図６Ａは、実施形態の変形例１に係る金属部材とセルとの接合部を拡大した断面図である。
図６Ｂは、実施形態の変形例２に係る金属部材とセルとの接合部を拡大した断面図である。
図６Ｃは、実施形態の変形例３に係る金属部材とセルとの接合部を拡大した断面図である。
図６Ｄは、実施形態の変形例４に係る金属部材を示す断面図である。
図６Ｅは、実施形態の変形例５に係る金属部材を示す断面図である。
図７Ａは、実施形態の変形例６に係る金属部材の別の例とセルとの接合部を拡大した断面図である。
図７Ｂは、実施形態の変形例７に係る金属部材の別の例とセルとの接合部を拡大した断面図である。
図８Ａは、実施形態の変形例８に係る端部集電部材を示す正面図である。
図８Ｂは、実施形態の変形例９に係る端部集電部材を示す断面図である。
図８Ｃは、実施形態の変形例１０に係る端部集電部材と金属部材との接合部を拡大した断面図である。
図８Ｄは、実施形態の変形例１１に係る端部集電部材と金属部材との接合部を拡大した断面図である。
図９は、実施形態に係るモジュールの一例を示す外観斜視図である。
図１０は、実施形態に係るモジュール収容装置の一例を概略的に示す分解斜視図である。
図１１Ａは、実施形態の変形例１２に係る平板型セルを示す斜視図である。
図１１Ｂは、図１１Ａに示す平板型セルの部分断面図である。
図１１Ｃは、図１１Ｂに示す領域Ａの拡大図である。
【発明を実施するための形態】
【０００６】
以下、添付図面を参照して、本願の開示する被覆層付き金属部材の実施形態を詳細に説明する。なお、以下に示す実施形態によりこの開示が限定されるものではない。
【０００７】
また、図面は模式的なものであり、各要素の寸法の関係、各要素の比率などは、現実と異なる場合があることに留意する必要がある。さらに、図面の相互間においても、互いの寸法の関係、比率などが異なる部分が含まれている場合がある。
【０００８】
＜セルの構成＞
まず、図１Ａ～図１Ｃを参照しながら、実施形態に係るセルスタック装置を構成するセルとして、固体酸化物形の燃料電池セルの例を用いて説明する。
【０００９】
図１Ａは、実施形態に係るセル１の一例を示す横断面図であり、図１Ｂは、実施形態に係るセル１の一例を空気極５側からみた側面図であり、図１Ｃは、実施形態に係るセル１の一例をインターコネクタ６側からみた側面図である。なお、図１Ａ～図１Ｃは、セル１の各構成の一部を拡大して示している。
【００１０】
図１Ａ～図１Ｃに示す例において、セル１は中空平板型で、細長い板状である。図１Ｂに示すように、セル１の全体を側面から見た形状は、たとえば、長さ方向Ｌの辺の長さが５ｃｍ～５０ｃｍで、この長さ方向Ｌに直交する幅方向Ｗの長さが１ｃｍ～１０ｃｍの長方形である。このセル１の全体の厚み方向Ｔの厚さは、たとえば１ｍｍ～５ｍｍである。
（【００１１】以降は省略されています）
