公開番号2025148718
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048977
出願日2024-03-26
発明の名称流路デバイスの準備方法
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類G01N 35/08 20060101AFI20251001BHJP(測定;試験)
要約【課題】流路デバイスの使用前の準備で流路部を液体で効率よく満たす。
【解決手段】本体部を備えた流路デバイスの準備方法は、第2A工程と第2B工程を含む第2工程と、第3工程とを有する。第2A工程では、第3排出孔から本体部の外部へ向けて流体が流れ得る第1開状態として、第1導入孔と第3流路を介して第1流路に液体を供給して、第1導入孔から第1流路を経て第3排出孔に至る第1領域を液体で満たす。第2B工程では、第3排出孔から本体部の外部へ向けた流体の流れが妨げられた第1閉状態に設定し、第1導入孔と第3流路を介して第1流路に液体を供給して、第1導入孔から第1流路を経て第1排出孔に至る第2領域を液体で満たす。第3工程では、第1導入孔と第3流路を介して第1流路に液体を供給しつつ、第2排出孔および複数の第2流路を介して第1流路から液体を吸引して、第1流路から各第2流路を経て第2排出孔に至る第3領域を液体で満たす。
【選択図】図13
特許請求の範囲【請求項１】
流路デバイスの準備方法であって、
第１工程と、第２工程と、第３工程と、を有しており、
前記流路デバイスは、流路部と複数の孔とを有する本体部を備えており、
前記流路部は、前記本体部の外面において開口しておらず、
前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面においてそれぞれ開口しており、
前記流路部は、第１流路と、複数の第２流路と、第３流路と、第４流路と、第５流路と、を含み、
前記第１流路は、第１上流部と、該第１上流部とは逆側の第１下流部とを有し、
前記複数の第２流路のそれぞれは、前記第１流路のうちの前記第１上流部と前記第１下流部との間において前記第１流路に接続しており、
前記複数の第２流路のそれぞれは、前記第１流路よりも細く、かつ前記第１流路とは逆側の第２下流部を有し、
前記第３流路は、前記第１上流部に接続しており、
前記第４流路は、前記第１下流部に接続しており、
前記第５流路は、前記第１下流部に接続しており、
前記複数の孔は、第１導入孔と、第１排出孔と、第２排出孔と、第３排出孔と、を含み、
前記第１導入孔は、前記第３流路を介して前記第１上流部に接続しており、
前記第１排出孔は、前記第４流路を介して前記第１下流部に接続しており、
前記第２排出孔は、前記複数の第２流路のそれぞれにおける前記第２下流部に通じており、
前記第３排出孔は、前記第５流路を介して前記第１下流部に接続しており、
前記第１工程において、前記流路デバイスを配置し、
前記第１工程を実行した後に前記第２工程を実行するとともに、前記第２工程を実行した後に前記第３工程を実行し、
前記第２工程は、第２Ａ工程と、第２Ｂ工程とを有し、
前記第２工程において、前記第２Ａ工程を実行した後に前記第２Ｂ工程を実行するか、あるいは前記第２Ｂ工程を実行した後に前記第２Ａ工程を実行し、
前記第２Ａ工程において、前記第３排出孔から前記本体部の外部へ向けて流体が流れ得る第１開状態に設定して、液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第５流路を経て前記第３排出孔に至る第１領域を前記液体で満たし、
前記第２Ｂ工程において、前記第３排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第１閉状態に設定して、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第４流路を経て前記第１排出孔に至る第２領域を前記液体で満たし、
前記第３工程において、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給するとともに、吸引機構によって前記第２排出孔および前記複数の第２流路を介して前記第１流路から前記液体を吸引することで、前記第１流路から前記複数の第２流路のそれぞれを経て前記第２排出孔に至る第３領域を前記液体で満たす、流路デバイスの準備方法。
続きを表示（約 3,100 文字）【請求項２】
請求項１に記載の流路デバイスの準備方法であって、
前記第２Ａ工程において、前記第１排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第２閉状態に設定し、
前記第２Ｂ工程において、前記第１排出孔から前記本体部の外部へ向けて流体が流れ得る第２開状態に設定する、流路デバイスの準備方法。
【請求項３】
流路デバイスの準備方法であって、
第１工程と、第２工程と、第３工程と、を有しており、
前記流路デバイスは、流路部と複数の孔とを有する本体部を備えており、
前記流路部は、前記本体部の外面において開口しておらず、
前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面においてそれぞれ開口しており、
前記流路部は、第１流路と、複数の第２流路と、第３流路と、第４流路と、第５流路と、を含み、
前記第１流路は、第１上流部と、該第１上流部とは逆側の第１下流部とを有し、
前記複数の第２流路のそれぞれは、前記第１流路のうちの前記第１上流部と前記第１下流部との間において前記第１流路に接続しており、
前記複数の第２流路のそれぞれは、前記第１流路よりも細く、かつ前記第１流路とは逆側の第２下流部を有し、
前記第３流路は、前記第１上流部に接続しており、
前記第４流路は、前記第１下流部に接続しており、
前記第５流路は、前記第１下流部に接続しており、
前記複数の孔は、第１導入孔と、第１排出孔と、第２排出孔と、第３排出孔と、を含み、
前記第１導入孔は、前記第３流路を介して前記第１上流部に接続しており、
前記第１排出孔は、前記第４流路を介して前記第１下流部に接続しており、
前記第２排出孔は、前記複数の第２流路のそれぞれにおける前記第２下流部に通じており、
前記第３排出孔は、前記第５流路を介して前記第１下流部に接続しており、
前記第１工程において、前記流路デバイスを配置し、
前記第１工程を実行した後に前記第２工程を実行するとともに、前記第２工程を実行した後に前記第３工程を実行し、
前記第２工程は、第２Ａ工程と、第２Ｂ工程とを有し、
前記第２工程において、前記第２Ａ工程を実行した後に前記第２Ｂ工程を実行するか、あるいは前記第２Ｂ工程を実行した後に前記第２Ａ工程を実行し、
前記第２Ａ工程において、前記第１排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第２閉状態に設定して、液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第５流路を経て前記第３排出孔に至る第１領域を前記液体で満たし、
前記第２Ｂ工程において、前記第１排出孔から前記本体部の外部へ向けて流体が流れ得る第２開状態に設定して、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第４流路を経て前記第１排出孔に至る第２領域を前記液体で満たし、
前記第３工程において、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給するとともに、吸引機構によって前記第２排出孔および前記複数の第２流路を介して前記第１流路から前記液体を吸引することで、前記第１流路から前記複数の第２流路のそれぞれを経て前記第２排出孔に至る第３領域を前記液体で満たす、流路デバイスの準備方法。
【請求項４】
請求項１または請求項２に記載の流路デバイスの準備方法であって、
前記第１工程において、前記第３排出孔に第１弁を含む第１開閉機構をつなげ、
前記第２Ａ工程において、前記第１弁によって前記第１開状態に設定し、
前記第２Ｂ工程において、前記第１弁によって前記第１閉状態に設定する、流路デバイスの準備方法。
【請求項５】
請求項２または請求項３に記載の流路デバイスの準備方法であって、
前記外面は、第１方向の側に位置している第１面と、前記第１方向の逆の第２方向の側に位置している第２面と、を含み、
前記第１排出孔は、前記第１面において開口している開口を有し、
前記本体部は、前記第１排出孔の前記第２方向の側に位置しており且つ前記第２方向に凹んでいる凹状部を含み、
前記第１工程において、前記第１面が上向きとなる形態で前記流路デバイスを配置し、
前記第２Ａ工程において、前記開口を第１所定部材によって塞ぐことで、前記第２閉状態に設定し、
前記第２Ｂ工程において、前記開口を前記第１所定部材で塞がないことで、前記第２開状態に設定する、流路デバイスの準備方法。
【請求項６】
請求項１から請求項３の何れか１つの請求項に記載の流路デバイスの準備方法であって、
前記第２Ａ工程において、前記第２排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第３閉状態に設定する、流路デバイスの準備方法。
【請求項７】
請求項１から請求項３の何れか１つの請求項に記載の流路デバイスの準備方法であって、
前記第２Ｂ工程において、前記第２排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第３閉状態に設定する、流路デバイスの準備方法。
【請求項８】
請求項６に記載の流路デバイスの準備方法であって、
前記第１工程において、前記第２排出孔に流路切換部を介して前記吸引機構を接続し、
前記第２Ａ工程および前記第２Ｂ工程のうちの１つ以上の工程において、前記第３閉状態に設定する場合に、前記流路切換部によって前記第３閉状態に設定し、
前記第３工程において、前記流路切換部によって、前記第２排出孔と前記吸引機構とが通じている吸引可能状態に設定する、流路デバイスの準備方法。
【請求項９】
請求項８に記載の流路デバイスの準備方法であって、
前記流路切換部は、第１流路切換機構と第２流路切換機構とを含み、
前記第１工程において、前記第２排出孔に前記第１流路切換機構が通じているとともに、該第１流路切換機構に前記第２流路切換機構が通じており、かつ該第２流路切換機構に前記吸引機構が通じている状態に設定し、
前記第２Ａ工程および前記第２Ｂ工程のうちの１つ以上の工程において、前記第３閉状態に設定する場合に、前記第１流路切換機構および前記第２流路切換機構のそれぞれにおける流路の状態によって前記第３閉状態に設定し、
前記第３工程において、前記第１流路切換機構および前記第２流路切換機構のそれぞれにおける流路の状態によって、前記吸引可能状態に設定する、流路デバイスの準備方法。
【請求項１０】
請求項１から請求項３の何れか１つの請求項に記載の流路デバイスの準備方法であって、
前記第２工程において、前記第２Ａ工程を実行した後に前記第２Ｂ工程を実行する、流路デバイスの準備方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、流路デバイスの準備方法に関する。
続きを表示（約 5,100 文字）【背景技術】
【０００２】
複数種の複数の粒子を含む液体から特定の種の複数の粒子を他の種の複数の粒子と分離するために、分岐している複数の微細な流路を有する部分（流路部ともいう）を含んだ流路デバイスがある（例えば、特許文献１の記載を参照）。
【０００３】
流路部は、例えば、主流路と、この主流路よりもそれぞれが細く且つこの主流路にそれぞれ接続した複数の分岐流路と、を有する。ここで、例えば、特定の種の粒子の径が他の種の粒子の径よりも大きく、複数の分岐流路のそれぞれの幅が、他の種の粒子の径よりも大きな場合には、他の種の複数の粒子を主流路から複数の分岐流路へ流入させることで主流路を流れる特定の種の複数の粒子と分離することが可能である。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２３／１５３３３１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
流路デバイスについては、流路デバイスを使用する前の準備において、流路部を液体で効率よく満たす点で改善の余地がある。
【課題を解決するための手段】
【０００６】
流路デバイスの準備方法が開示される。
【０００７】
流路デバイスの準備方法の一態様は、第１工程と、第２工程と、第３工程と、を有する。前記流路デバイスは、流路部と複数の孔とを有する本体部を備えている。前記流路部は、前記本体部の外面において開口していない。前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面においてそれぞれ開口している。前記流路部は、第１流路と、複数の第２流路と、第３流路と、第４流路と、第５流路と、を含む。前記第１流路は、第１上流部と、該第１上流部とは逆側の第１下流部とを有する。前記複数の第２流路のそれぞれは、前記第１流路のうちの前記第１上流部と前記第１下流部との間において前記第１流路に接続している。前記複数の第２流路のそれぞれは、前記第１流路よりも細く、かつ前記第１流路とは逆側の第２下流部を有する。前記第３流路は、前記第１上流部に接続している。前記第４流路は、前記第１下流部に接続している。前記第５流路は、前記第１下流部に接続している。前記複数の孔は、第１導入孔と、第１排出孔と、第２排出孔と、第３排出孔と、を含む。前記第１導入孔は、前記第３流路を介して前記第１上流部に接続している。前記第１排出孔は、前記第４流路を介して前記第１下流部に接続している。前記第２排出孔は、前記複数の第２流路のそれぞれにおける前記第２下流部に通じている。前記第３排出孔は、前記第５流路を介して前記第１下流部に接続している。前記第１工程において、前記流路デバイスを配置する。前記第１工程を実行した後に前記第２工程を実行するとともに、前記第２工程を実行した後に前記第３工程を実行する。前記第２工程は、第２Ａ工程と、第２Ｂ工程とを有する。前記第２工程において、前記第２Ａ工程を実行した後に前記第２Ｂ工程を実行するか、あるいは前記第２Ｂ工程を実行した後に前記第２Ａ工程を実行する。前記第２Ａ工程において、前記第３排出孔から前記本体部の外部へ向けて流体が流れ得る第１開状態に設定して、液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第５流路を経て前記第３排出孔に至る第１領域を前記液体で満たす。前記第２Ｂ工程において、前記第３排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第１閉状態に設定して、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第４流路を経て前記第１排出孔に至る第２領域を前記液体で満たす。前記第３工程において、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給するとともに、吸引機構によって前記第２排出孔および前記複数の第２流路を介して前記第１流路から前記液体を吸引することで、前記第１流路から前記複数の第２流路のそれぞれを経て前記第２排出孔に至る第３領域を前記液体で満たす。
【０００８】
流路デバイスの準備方法の一態様は、第１工程と、第２工程と、第３工程と、を有する。前記流路デバイスは、流路部と複数の孔とを有する本体部を備えている。前記流路部は、前記本体部の外面において開口していない。前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面においてそれぞれ開口している。前記流路部は、第１流路と、複数の第２流路と、第３流路と、第４流路と、第５流路と、を含む。前記第１流路は、第１上流部と、該第１上流部とは逆側の第１下流部とを有する。前記複数の第２流路のそれぞれは、前記第１流路のうちの前記第１上流部と前記第１下流部との間において前記第１流路に接続している。前記複数の第２流路のそれぞれは、前記第１流路よりも細く、かつ前記第１流路とは逆側の第２下流部を有する。前記第３流路は、前記第１上流部に接続している。前記第４流路は、前記第１下流部に接続している。前記第５流路は、前記第１下流部に接続している。前記複数の孔は、第１導入孔と、第１排出孔と、第２排出孔と、第３排出孔と、を含む。前記第１導入孔は、前記第３流路を介して前記第１上流部に接続している。前記第１排出孔は、前記第４流路を介して前記第１下流部に接続している。前記第２排出孔は、前記複数の第２流路のそれぞれにおける前記第２下流部に通じている。前記第３排出孔は、前記第５流路を介して前記第１下流部に接続している。前記第１工程において、前記流路デバイスを配置する。前記第１工程を実行した後に前記第２工程を実行するとともに、前記第２工程を実行した後に前記第３工程を実行する。前記第２工程は、第２Ａ工程と、第２Ｂ工程とを有する。前記第２工程において、前記第２Ａ工程を実行した後に前記第２Ｂ工程を実行するか、あるいは前記第２Ｂ工程を実行した後に前記第２Ａ工程を実行する。前記第２Ａ工程において、前記第１排出孔から前記本体部の外部へ向けた流体の流れが妨げられている第２閉状態に設定して、液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第５流路を経て前記第３排出孔に至る第１領域を前記液体で満たす。前記第２Ｂ工程において、前記第１排出孔から前記本体部の外部へ向けて流体が流れ得る第２開状態に設定して、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給することで、前記第１導入孔から前記第３流路、前記第１流路および前記第４流路を経て前記第１排出孔に至る第２領域を前記液体で満たす。前記第３工程において、前記液体供給機構によって前記第１導入孔および前記第３流路を介して前記第１流路に向けて前記液体を供給するとともに、吸引機構によって前記第２排出孔および前記複数の第２流路を介して前記第１流路から前記液体を吸引することで、前記第１流路から前記複数の第２流路のそれぞれを経て前記第２排出孔に至る第３領域を前記液体で満たす。
【発明の効果】
【０００９】
流路デバイスを使用する前の準備において、流路部を液体で効率よく満たすことができる。
【図面の簡単な説明】
【００１０】

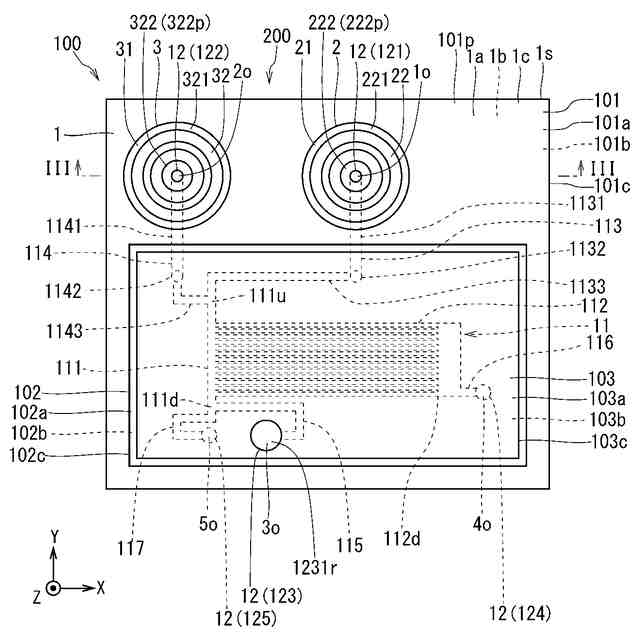

図１は、第１実施形態に係る流路デバイスの構成の一例を模式的に示す平面図である。

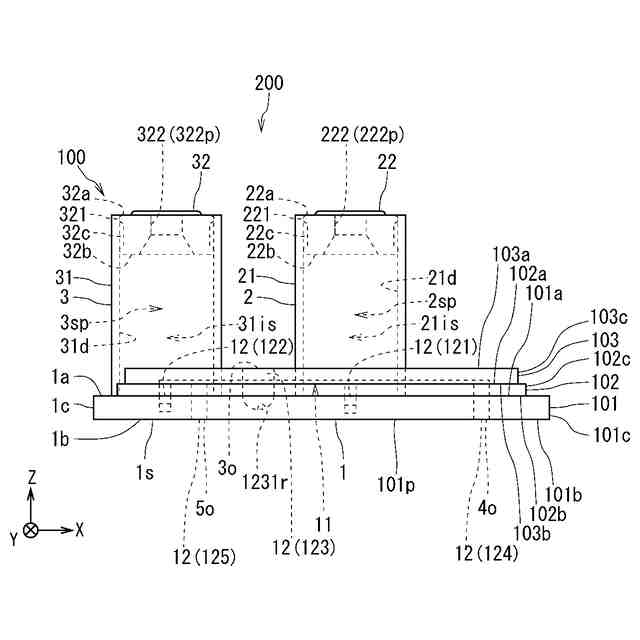

図２は、第１実施形態に係る流路デバイスの構成の一例を模式的に示す正面図である。

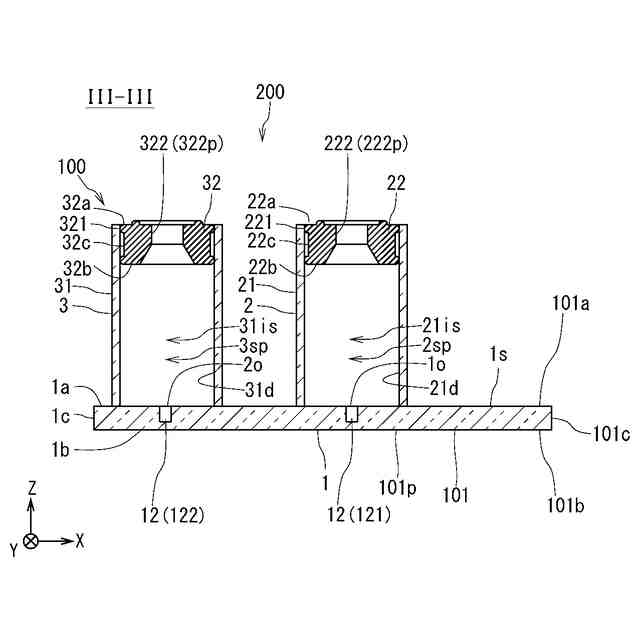

図３は、図１の位置III－IIIにおいて流路デバイスを＋Ｙ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。

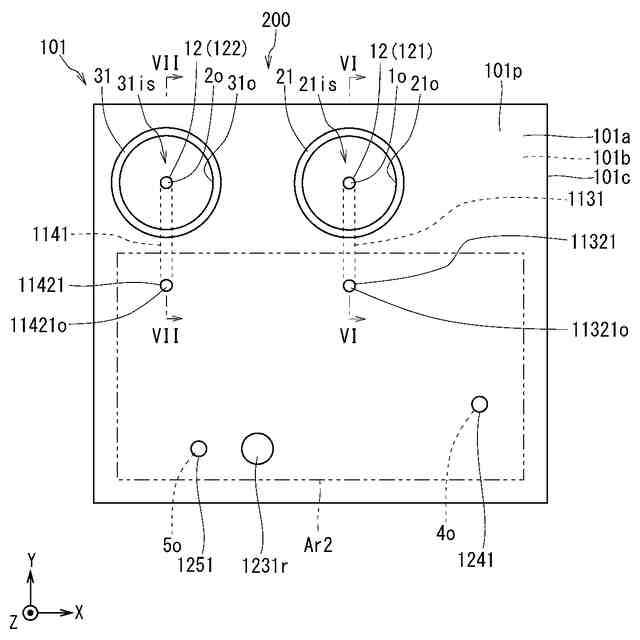

図４は、第１部分の構成の一例を模式的に示す平面図である。
図５は、第１部分の構成の一例を模式的に示す正面図である。

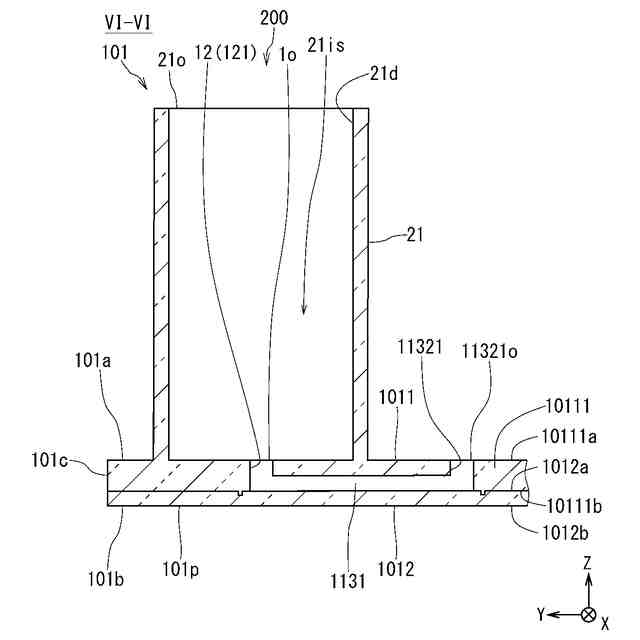

図６は、図４の位置VI－VIにおいて第１部分を＋Ｘ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。

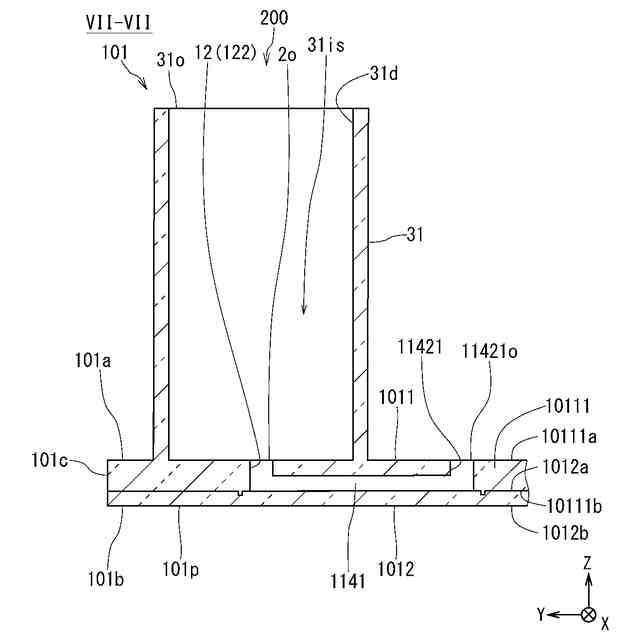

図７は、図４の位置VII－VIIにおいて第１部分を＋Ｘ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。
図８は、第２部分の構成の一例を模式的に示す平面図である。

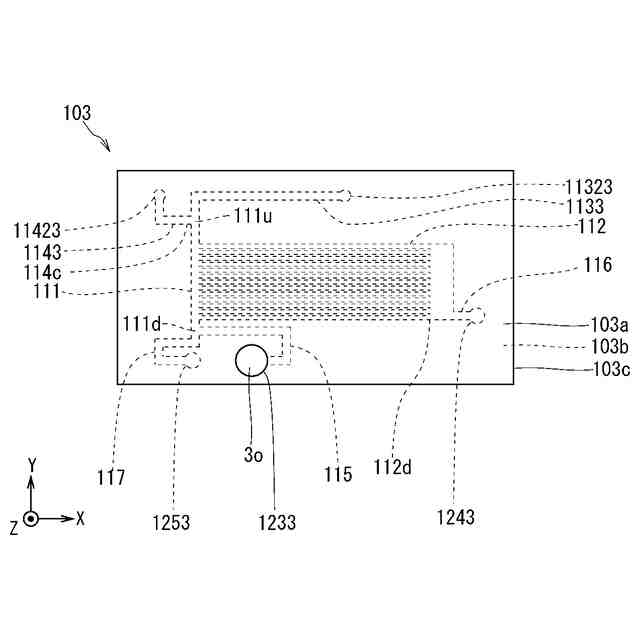

図９は、第３部分の構成の一例を模式的に示す平面図である。
図１０は、流路デバイスにおける流路部および複数の孔の構成の一例を模式的に示す平面図である。
図１１は、図１０の矩形の一点鎖線で囲まれた領域XIを示す平面図である。
図１２は、流路デバイスを用いて第２液体から複数の第１粒子を複数の第２粒子と分離する処理の流れの一例を示す流れ図である。

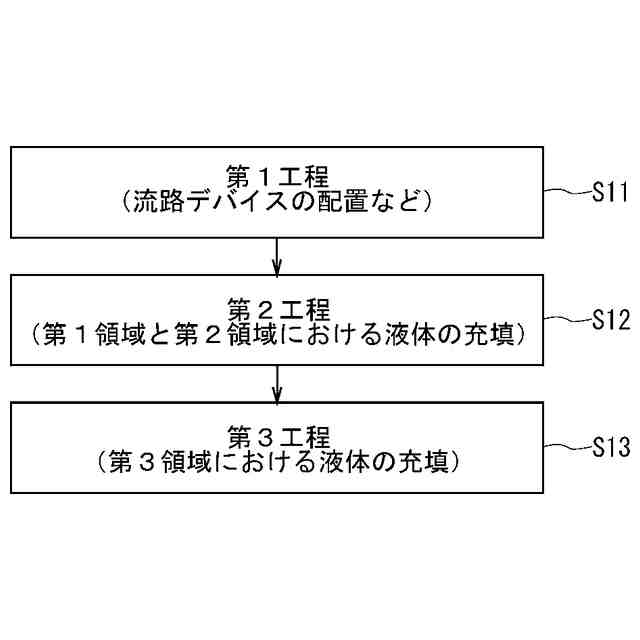

図１３は、準備工程における処理の流れの一例を示す流れ図である。
図１４は、第２工程における処理の流れの一例を示す流れ図である。
図１５は、準備工程の第１工程の一例を説明するための模式図である。
図１６は、準備工程の第１工程の一例を説明するための模式図である。
図１７は、準備工程の第１工程の一例を説明するための模式図である。
図１８は、準備工程の第１工程の一例を説明するための模式図である。
図１９は、準備工程の第１工程の一例を説明するための模式図である。
図２０は、準備工程の第１工程の一例を説明するための模式図である。
図２１は、準備工程の第２工程のうちの第２Ａ工程における流路デバイスの状態の一例を模式的に示す図である。
図２２は、準備工程の第２工程のうちの第２Ｂ工程における流路デバイスの状態の一例を模式的に示す図である。
図２３は、準備工程の第３工程における流路デバイスの状態の一例を模式的に示す図である。
図２４は、第２実施形態に係る第１工程の一例を説明するための模式図である。
図２５は、第２実施形態に係る第２Ａ工程における流路デバイスの状態の一例を模式的に示す図である。
図２６は、第２実施形態に係る第２Ｂ工程における流路デバイスの状態の一例を模式的に示す図である。
図２７は、第２実施形態に係る第３工程における流路デバイスの状態の一例を模式的に示す図である。
図２８は、第３実施形態に係る準備工程の第１工程の一例を説明するための模式図である。
図２９は、第３実施形態に係る第２Ａ工程における流路デバイスの状態の一例を模式的に示す図である。
図３０は、第３実施形態に係る第２Ｂ工程における流路デバイスの状態の一例を模式的に示す図である。
図３１は、第３実施形態に係る第３工程における流路デバイスの状態の一例を模式的に示す図である。
図３２は、第４実施形態に係る第２工程における処理の流れの一例を示す流れ図である。
図３３は、第４実施形態に係る第２Ｂ工程における流路デバイスの状態の一例を模式的に示す図である。
図３４は、第４実施形態に係る第２Ａ工程における流路デバイスの状態の一例を模式的に示す図である。
図３５は、流路デバイスの構成の他の一例を模式的に示す正面図である。
図３６は、第１部分の構成の他の一例を模式的に示す平面図である。
図３７は、第１部分の構成の他の一例を模式的に示す正面図である。
図３８は、第３部分の構成の他の一例を模式的に示す平面図である。
図３９は、準備工程の第１工程の他の第１例を説明するための模式図である。
図４０は、準備工程の第１工程の他の第２例を説明するための模式図である。
図４１は、準備工程の第１工程の他の第３例を説明するための模式図である。
図４２は、準備工程の第１工程の他の第４例を説明するための模式図である。
図４３は、流路デバイスにおける流路部および複数の孔の構成の別の一例を模式的に示す平面図である。
【発明を実施するための形態】
