公開番号2025149682
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050479
出願日2024-03-26
発明の名称コネクタ及び取付方法
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H01R 4/2433 20180101AFI20251001BHJP(基本的電気素子)
要約【課題】対象物の端部の保護機能及びコンタクトとの接触信頼性が向上するコネクタを提供する。
【解決手段】第1対象物60aと第2対象物60bとを互いに導通させるコネクタ10は、互いに嵌合可能な第1嵌合物20及び第2嵌合物30と、第1嵌合物20に配置されているコンタクト40と、第1嵌合物20及び第2嵌合物30の少なくとも一方に充填され、コンタクト40の周囲を囲む充填剤50と、を備え、第1嵌合物20は、第1対象物60a及び第2対象物60bを含む対象物60の各々の端部の周囲全体を囲いながら端部全体を内部に収容している収容部25を有し、収容部25は、対象物60の延伸方向と異なる第1方向に沿って配置されている内部空間を含み、コンタクト40と充填剤50との間に配置されている。
【選択図】図12
特許請求の範囲【請求項１】
第１対象物と第２対象物とを互いに導通させるコネクタであって、
互いに嵌合可能な第１嵌合物及び第２嵌合物と、
前記第１嵌合物に配置されているコンタクトと、
前記第１嵌合物及び前記第２嵌合物の少なくとも一方に充填され、前記コンタクトの周囲を囲む充填剤と、
を備え、
前記第１嵌合物は、前記第１対象物及び前記第２対象物を含む対象物の各々の端部の周囲全体を囲いながら前記端部全体を内部に収容している収容部を有し、
前記収容部は、前記対象物の延伸方向と異なる第１方向に沿って配置されている内部空間を含み、前記コンタクトと前記充填剤との間に配置されている、
コネクタ。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のコネクタであって、
前記収容部は、前記第１方向に凹設されている凹部であって、前記対象物の終端面を対向させながら前記凹部の開口から底面に向けて前記第１方向に沿って前記対象物を受け入れる前記凹部である、
コネクタ。
【請求項３】
請求項１又は２に記載のコネクタであって、
前記第１嵌合物は、前記収容部と反対側の端部に配置され、前記収容部から屈曲して延出した前記対象物の一部を仮保持する仮保持部をさらに有する、
コネクタ。
【請求項４】
請求項１又は２に記載のコネクタであって、
前記コンタクトは、前記延伸方向及び前記第１方向に直交する第２方向に沿って複数配列され、
前記収容部は、複数の前記コンタクトに対し前記第２方向に沿って連続して配置されている、
コネクタ。
【請求項５】
請求項１又は２に記載のコネクタであって、
前記コンタクトは、前記第１対象物及び前記第２対象物と前記第１嵌合物において前記第１方向の両側で接続され、
前記収容部は、前記第１対象物に対して配置されている第１収容部と、前記第２対象物に対して配置されている第２収容部と、を含み、
前記第１収容部と前記第２収容部とは、前記延伸方向において互いに反対側に配置され、前記第１方向において互いに反対側から配置されている、
コネクタ。
【請求項６】
請求項１又は２に記載のコネクタであって、
前記充填剤は、前記第１嵌合物に充填されている第１充填剤と、前記第２嵌合物に充填されている第２充填剤と、を含み、
前記第１充填剤及び前記第２充填剤は、前記第１嵌合物及び前記第２嵌合物が互いに嵌合する嵌合状態において、前記第１方向に沿って前記対象物を挟む、
コネクタ。
【請求項７】
請求項１又は２に記載のコネクタであって、
前記第１方向は、前記延伸方向と直交する、
コネクタ。
【請求項８】
互いに嵌合可能な第１嵌合物及び第２嵌合物の少なくとも一方に充填された充填剤と、前記第１嵌合物に配置されたコンタクトと、を有し、前記コンタクト及び収容部の周囲を前記充填剤によって囲むコネクタであって、第１対象物と第２対象物とを互いに導通させる前記コネクタを前記第１対象物及び前記第２対象物を含む対象物に取り付ける取付方法であって、
前記対象物の延伸方向と異なる第１方向に沿って配置されている内部空間を含む、前記第１嵌合物の前記収容部に、前記対象物の各々の端部を挿入して、前記端部の周囲全体を前記収容部が囲いながら前記端部全体を前記収容部の内部に収容するステップと、
前記第１嵌合物と前記第２嵌合物とを互いに嵌合させるステップと、
を含む、
取付方法。
【請求項９】
請求項８に記載の取付方法であって、
前記収容するステップに続くステップであって、前記第１嵌合物において前記収容部と反対側の端部に配置されている仮保持部によって、前記収容部から屈曲して延出した前記対象物の一部を仮保持するステップをさらに含む、
取付方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ及び取付方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、互いに嵌合した一対の嵌合物が複数の対象物を保持し、各対象物が嵌合物の内部でコンタクトを介して互いに電気的に接続するコネクタが知られている。このようなコネクタにおいて、嵌合物が嵌合した際に、対象物とコンタクトとの接続部に水及び塵埃などの外部の異物が侵入しないよう接続部を保護する技術が知られている。
【０００３】
例えば、特許文献１には、対象物の端部の保護処理を良好な作業性により実現して、保護に対する長期信頼性を向上できるコネクタ及び取付方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１１４４１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のコネクタでは、対象物の端部が嵌合物内に収容されて、当該端部に対し防水処理などの保護処理が施される。当該コネクタでは、対象物の端部を収容する収容部は、コンタクトの周囲を囲む充填剤の外側に配置され、当該充填剤によって囲まれていなかった。
【０００６】
本開示の目的は、対象物の端部の保護機能及びコンタクトとの接触信頼性が向上するコネクタ及び取付方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一実施形態に係るコネクタは、
第１対象物と第２対象物とを互いに導通させるコネクタであって、
互いに嵌合可能な第１嵌合物及び第２嵌合物と、
前記第１嵌合物に配置されているコンタクトと、
前記第１嵌合物及び前記第２嵌合物の少なくとも一方に充填され、前記コンタクトの周囲を囲む充填剤と、
を備え、
前記第１嵌合物は、前記第１対象物及び前記第２対象物を含む対象物の各々の端部の周囲全体を囲いながら前記端部全体を内部に収容している収容部を有し、
前記収容部は、前記対象物の延伸方向と異なる第１方向に沿って配置されている内部空間を含み、前記コンタクトと前記充填剤との間に配置されている。
【０００８】
本開示の一実施形態に係る取付方法は、
互いに嵌合可能な第１嵌合物及び第２嵌合物の少なくとも一方に充填された充填剤と、前記第１嵌合物に配置されたコンタクトと、を有し、前記コンタクト及び収容部の周囲を前記充填剤によって囲むコネクタであって、第１対象物と第２対象物とを互いに導通させる前記コネクタを前記第１対象物及び前記第２対象物を含む対象物に取り付ける取付方法であって、
前記対象物の延伸方向と異なる第１方向に沿って配置されている内部空間を含む、前記第１嵌合物の前記収容部に、前記対象物の各々の端部を挿入して、前記端部の周囲全体を前記収容部が囲いながら前記端部全体を前記収容部の内部に収容するステップと、
前記第１嵌合物と前記第２嵌合物とを互いに嵌合させるステップと、
を含む。
【発明の効果】
【０００９】
本開示の一実施形態に係るコネクタ及び取付方法によれば、対象物の端部の保護機能及びコンタクトとの接触信頼性が向上する。
【図面の簡単な説明】
【００１０】

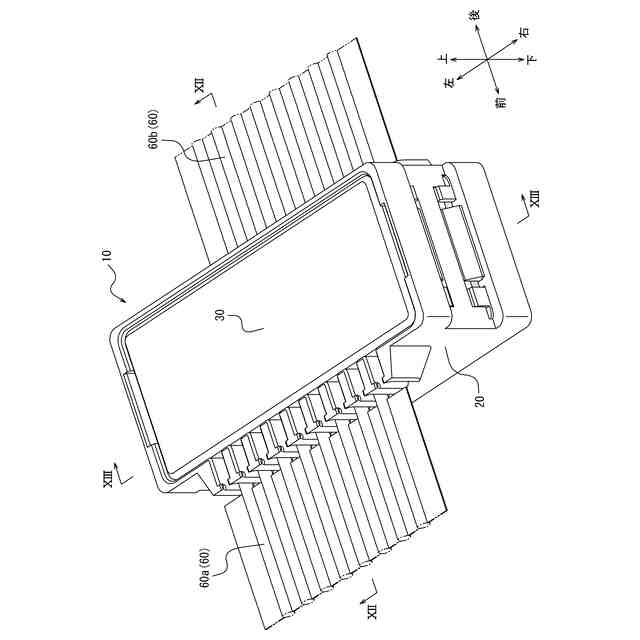

対象物に取り付けられた一実施形態に係るコネクタの外観斜視図である。

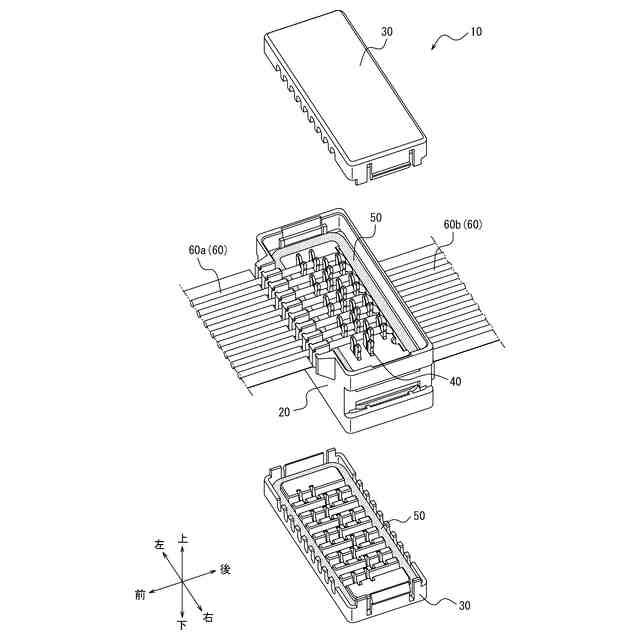

展開状態で対象物を仮保持する図１のコネクタの外観斜視図である。

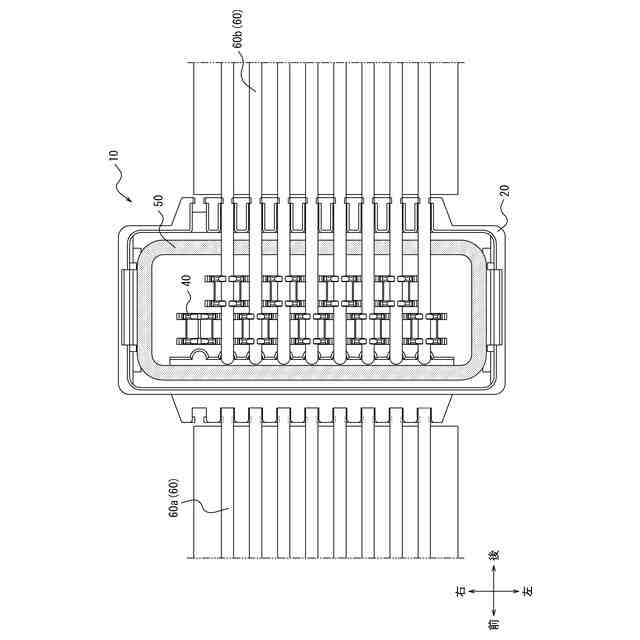

図２の第１ハウジングを中心に上面側から見たときの上面図である。

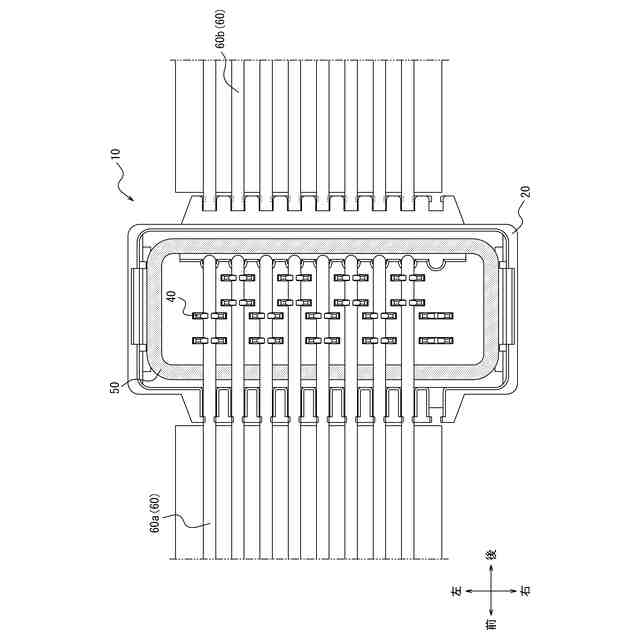

図２の第１ハウジングを中心に下面側から見たときの下面図である。

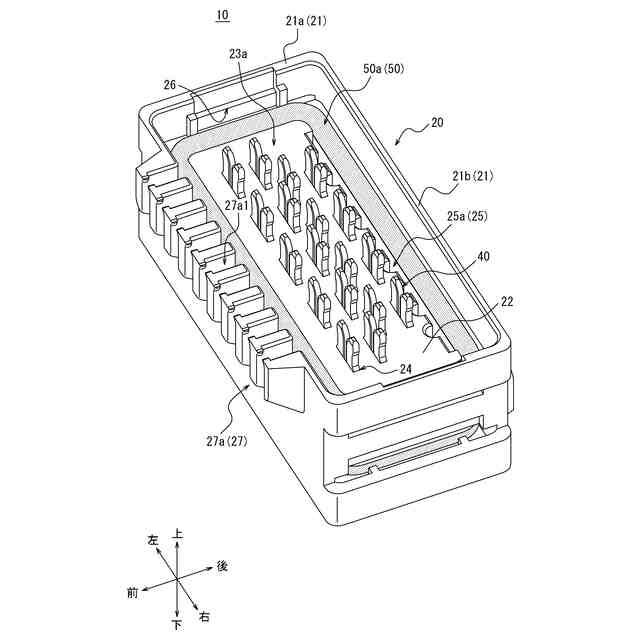

コネクタの第１ハウジングを中心に構成を上面視で示した斜視図である。
図５の第１ハウジング単体の上面図である。

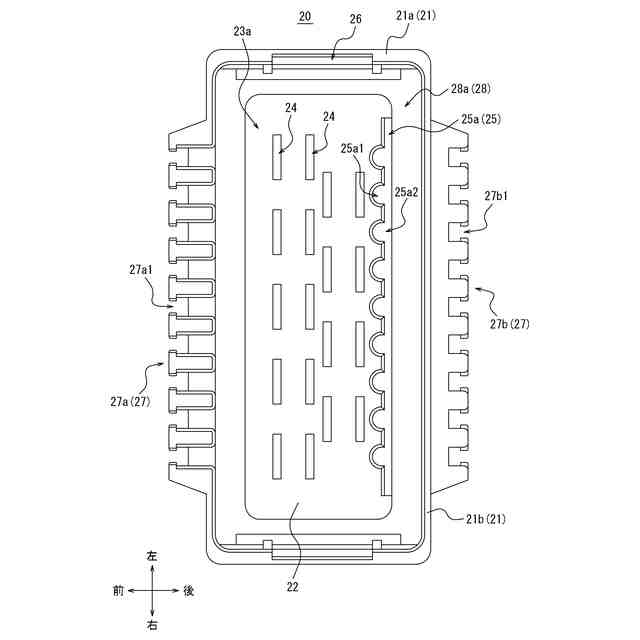

図５の第１ハウジング単体の下面図である。

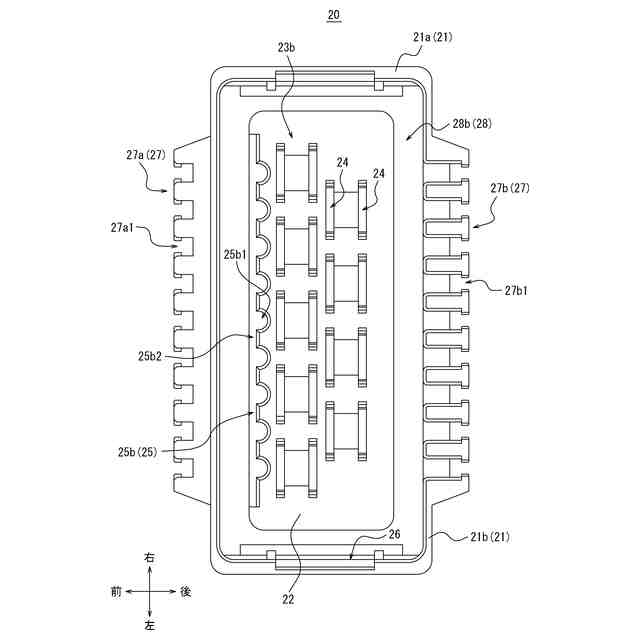

図２の上側に配置されている第２ハウジングを中心に構成を示した下面図である。

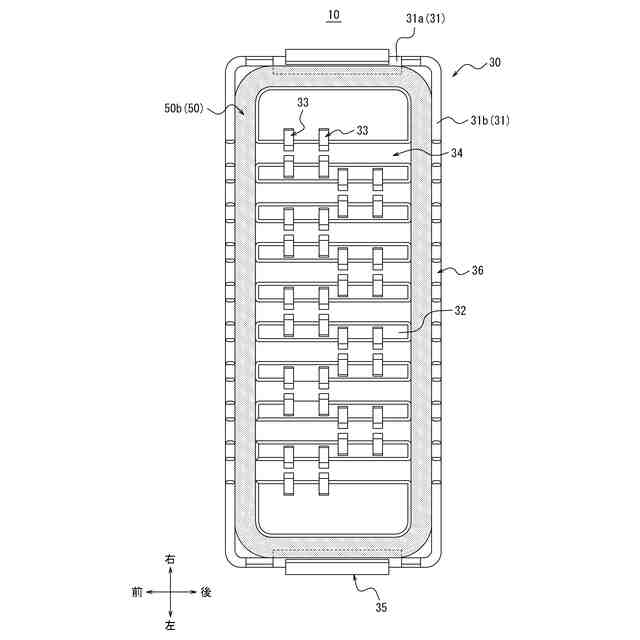

図８の第２ハウジング単体の下面図である。
一対のコンタクトを上面視で示した斜視図である。
コネクタを対象物に取り付ける取付方法のステップを示した第１模式図である。
コネクタを対象物に取り付ける取付方法のステップを示した第２模式図である。
コネクタを対象物に取り付ける取付方法のステップを示した第３模式図である。
図１１Ｃにおいて対象物がコネクタによって仮保持されている様子を示した拡大斜視図である。
対象物がコネクタによって仮保持されている様子を示した斜視図である。

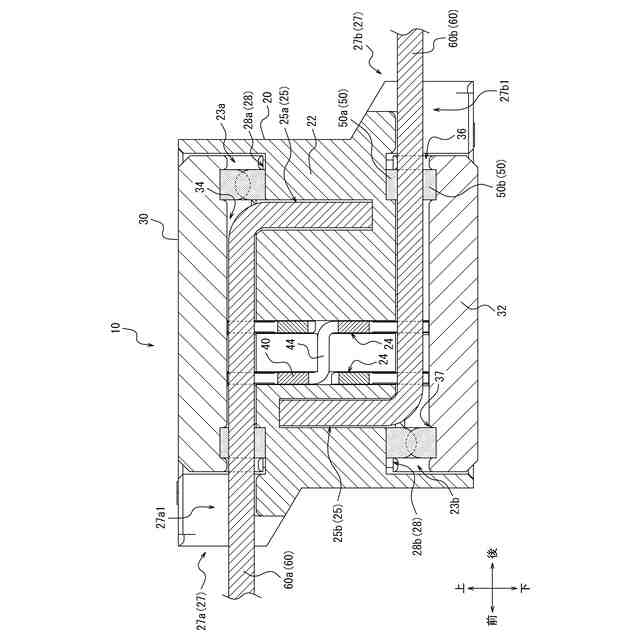

図１のXII－XII矢線に沿う断面図である。
図１のXIII－XIII矢線に沿う断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
