公開番号2025134476
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032408
出願日2024-03-04
発明の名称太陽電池モジュール
出願人京セラ株式会社,国立大学法人北陸先端科学技術大学院大学,国立大学法人新潟大学
代理人個人,個人,個人,個人
主分類H10F 19/80 20250101AFI20250909BHJP()
要約【課題】廃棄時に分解が容易な太陽電池モジュールを提供する。

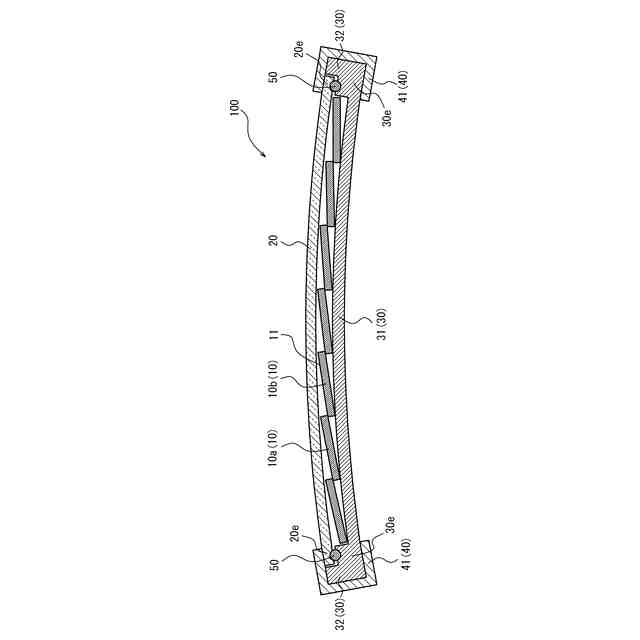

【解決手段】太陽電池モジュール100は、少なくとも1つの太陽電池セル10と、カバー部20と、ベース部30と、連結部40と、を備える。カバー部20は、太陽電池セル10の受光面11を含む一部の表面を覆う。ベース部30は、太陽電池セル10の一部の表面以外の面を覆う。連結部40は、カバー部20及びベース部30の縁部20e,30eの少なくとも一部を機械的に連結する。太陽電池セル10、カバー部20及びベース部30のいずれもが互いに接着剤によって接着されていない。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの太陽電池セルと、
前記太陽電池セルの受光面を含む一部の表面を覆うカバー部と、
前記太陽電池セルの前記一部の表面以外の面を覆うベース部と、
前記カバー部及び前記ベース部の縁部の少なくとも一部を機械的に連結する連結部と、
を備え、
前記太陽電池セル、前記カバー部及び前記ベース部のいずれもが互いに接着剤によって接着されていない、
太陽電池モジュール。
続きを表示（約 730 文字）【請求項２】
請求項１に記載の太陽電池モジュールにおいて、
前記連結部は、前記カバー部及び前記ベース部の縁部の少なくとも一部を挟持する、
太陽電池モジュール。
【請求項３】
請求項２に記載の太陽電池モジュールにおいて、
前記連結部は、前記カバー部及び前記ベース部の縁部全体を挟持する、
太陽電池モジュール。
【請求項４】
請求項１から３のいずれか一項に記載の太陽電池モジュールにおいて、
前記少なくとも１つの太陽電池セルは、複数の太陽電池セルを含み、
複数の前記太陽電池セルのうち少なくとも一部がシングリング接続されている、
太陽電池モジュール。
【請求項５】
請求項４に記載の太陽電池モジュールにおいて、
前記複数の前記太陽電池セルのうち少なくとも一部が曲率を有する、
太陽電池モジュール。
【請求項６】
請求項１から３のいずれか一項に記載の太陽電池モジュールにおいて、
前記カバー部及び前記ベース部は樹脂材料から成る、
太陽電池モジュール。
【請求項７】
請求項２又は３に記載の太陽電池モジュールにおいて、
前記カバー部及び前記ベース部の間、かつ前記カバー部及び前記ベース部の前記縁部における、少なくとも前記連結部に挟持される領域に配置される封止部を更に含む、
太陽電池モジュール。
【請求項８】
請求項７に記載の太陽電池モジュールにおいて、
前記封止部は、前記カバー部及び前記ベース部の前記縁部全体に配置されている、
太陽電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、太陽電池モジュールに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
非特許文献１に記載されている太陽電池モジュールでは、太陽電池セルが前面ガラス及び後面ガラスで覆われている。前面ガラス及び後面ガラスの間には、シーリングが接着されている。
【先行技術文献】
【非特許文献】
【０００３】
Romain Couderc et al., Encapsulant for glass-glass PV modules for minimum optical losses: gas or EVA?, Energy Procedia 124 (2017), 470-477
【発明の概要】
【発明が解決しようとする課題】
【０００４】
非特許文献１に記載された太陽電池モジュールでは、シーリングが前面ガラス及び後面ガラスと接着されているため、廃棄時に各部材を分解することが困難であった。ひいては、太陽電池モジュールの各構成部材のリサイクルが困難であった。
【０００５】
本開示の目的は、廃棄時に分解が容易な太陽電池モジュールを提供することである。
【課題を解決するための手段】
【０００６】
一実施形態において、（１）太陽電池モジュールは、
少なくとも１つの太陽電池セルと、
前記太陽電池セルの受光面を含む一部の表面を覆うカバー部と、
前記太陽電池セルの前記一部の表面以外の面を覆うベース部と、
前記カバー部及び前記ベース部の縁部の少なくとも一部を機械的に連結する連結部と、
を備え、
前記太陽電池セル、前記カバー部及び前記ベース部のいずれもが互いに接着剤によって接着されていない。
【０００７】
（２）上記（１）に記載の太陽電池モジュールにおいて、
前記連結部は、前記カバー部及び前記ベース部の縁部の少なくとも一部を挟持する。
【０００８】
（３）上記（２）に記載の太陽電池モジュールにおいて、
前記連結部は、前記カバー部及び前記ベース部の縁部全体を挟持する。
【０００９】
（４）上記（１）から（３）のいずれか１つに記載の太陽電池モジュールにおいて、
前記少なくとも１つの太陽電池セルは、複数の太陽電池セルを含み、
複数の前記太陽電池セルのうち少なくとも一部がシングリング接続されている。
【００１０】
（５）上記（４）に記載の太陽電池モジュールにおいて、
前記複数の前記太陽電池セルのうち少なくとも一部が曲率を有する。
（【００１１】以降は省略されています）
