公開番号2025162908
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066410
出願日2024-04-16
発明の名称太陽光発電システム及び太陽電池付きカーポート
出願人京セラ株式会社
代理人個人,個人,個人
主分類E04D 13/18 20180101AFI20251021BHJP(建築物)
要約【課題】簡素な構成で防火性能を向上させる。
【解決手段】太陽光発電システム10は複数の太陽電池モジュール14と第1の支持部材15とカバー部材16とを有する。太陽電池モジュール14は矩形の板状である。太陽電池モジュール14は第1の方向及び第2の方向に沿って並んで位置する。第1の支持部材15は第1の方向に延在する。第1の支持部材15は太陽電池モジュール14の外縁及び間隙を覆いながら太陽電池モジュール14を支持する。カバー部材16は第2の方向に沿って第1の支持部材15から延在する。カバー部材16は太陽電池モジュール14の外縁及び間隙を受光面lrsの裏側から覆う。
【選択図】図2
特許請求の範囲【請求項１】
それぞれが矩形の板状であり、第１の方向及び該第１の方向に垂直な第２の方向に沿って並んで位置する複数の太陽電池モジュールと、
前記第１の方向に延在し、前記第２の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記太陽電池モジュールの受光面の裏側から覆いながら、前記複数の太陽電池モジュールの少なくとも一部を支持する第１の支持部材と、
前記第２の方向に沿って前記第１の支持部材から延在し、前記第１の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記受光面の裏側から覆う金属製のカバー部材と、を備える
太陽光発電システム。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の太陽光発電システムにおいて、
前記太陽電池モジュールにおける、前記受光面の裏側の少なくとも一部は、前記カバー部材から露出している
太陽光発電システム。
【請求項３】
請求項１又は２に記載の太陽光発電システムにおいて、
前記太陽電池モジュールは、矩形のパネル部、及び該パネル部の外縁を囲うフレーム部を有し、
前記フレーム部は、前記パネル部の側面を囲う側面部と、前記受光面の裏側において前記側面部から前記パネル部側に鍔状に突出する底面部とを有し、
前記第１の方向における前記カバー部材の幅は、該カバー部材が覆う間隙を画定する２つの前記太陽電池モジュールにおいて互いに隣合うそれぞれの前記底面部の前記第１の方向における幅と、当該間隙の前記第１の方向における幅の総和より長い
太陽光発電システム
【請求項４】
請求項３に記載の太陽光発電システムにおいて、
前記カバー部材は、前記底面部に接触している
太陽光発電システム。
【請求項５】
請求項３に記載の太陽光発電システムにおいて、
前記底面部は、前記パネル部の表面との間に間隙を有し、
前記カバー部材は、前記受光面に平行な平板状の第１の部分、及び該第１の部分の前記第１の方向における両側の少なくとも一方の端において前記パネル部側に立設する板状の第２の部分を有し、
前記第２の部分は、前記底面部を超えて、前記パネル部との間に間隙を有するように終端する
太陽光発電システム。
【請求項６】
請求項５に記載の太陽光発電システムにおいて、
前記第２の方向における前記第１の支持部材の幅は、該第１の支持部材が覆う間隙を画定する２つの前記太陽電池モジュールにおいて互いに隣合うそれぞれの前記底面部の前記第２の方向における幅と、該間隙の前記第２の方向における幅との総和より長く、
前記底面部における前記第１の支持部材に沿って延在する部分の前記第１の方向における両端に、切欠きが形成され、
前記カバー部材は、前記第２の方向において前記受光面から見て、前記切欠きの内部で終端する
太陽光発電システム。
【請求項７】
請求項５に記載の太陽光発電システムにおいて、
前記第１の部分は、第２の方向の端部において、前記フレーム部及び前記第１の支持部材の挟持により固定される
太陽光発電システム。
【請求項８】
請求項３に記載の太陽光発電システムにおいて、
前記カバー部材は、前記フレーム部よりも高い融点である重金属を主成分とする金属によりなる
太陽光発電システム。
【請求項９】
請求項３に記載の太陽光発電システムにおいて、
前記フレーム部には、前記パネル部の外縁に沿った筒部が、前記側面部の一部及び底面部の一部を用いて、前記パネル部よりも前記底面部側に形成され、
前記筒部を形成する前記底面部は、第１の孔部を有し、
前記カバー部材は、前記受光面の法線方向から見て、前記第１の孔部と少なくとも一部が重なる第２の孔部を有する
太陽光発電システム。
【請求項１０】
請求項１又は２に記載の太陽光発電システムである第１の太陽光発電システム及び第２の太陽光発電システムを、備え、
前記第１の太陽光発電システム及び前記第２の太陽光発電システムの間には、前記太陽電池モジュールの前記第２の方向における長さの２倍未満の間隔が設けられ、
前記第１の太陽光発電システムの発電部は、前記第２の太陽光発電システムから離れるほど水平面との間隔が小さくなるように傾斜し、
前記第２の太陽光発電システムの発電部は、前記第１の太陽光発電システムから離れるほど水平面との間隔が小さくなるように傾斜する
太陽電池付きカーポート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光発電システム及び太陽電池付きカーポートに関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
多様な建造物の屋上に太陽電池を設置することが提案されている。建造物としてカーポートに太陽電池を設置することも検討されている。太陽電池付きカーポートには、例えば、防火地域又は準防火地位置等に設置する場合に、所定の防火性能が求められる。例えば、金属製の折板構造を有する屋根の上に太陽電池モジュールを設置した構成は、当該防火性能を満たせる可能性がある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３―０８３０７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、簡素な構造で防火性能を向上させた太陽光発電システム及び太陽電池付きカーポートを提供することである。
【課題を解決するための手段】
【０００５】
第１の観点による太陽光発電システムは、
それぞれが矩形の板状であり、第１の方向及び該第１の方向に垂直な第２の方向に沿って並んで位置する複数の太陽電池モジュールと、
前記第１の方向に延在し、前記第２の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記太陽電池モジュールの受光面の裏側から覆いながら、前記複数の太陽電池モジュールの少なくとも一部を支持する第１の支持部材と、
前記第２の方向に沿って前記第１の支持部材から延在し、前記第１の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記受光面の裏側から覆う金属製のカバー部材と、を備える。
【０００６】
第２の観点による太陽電池付きカーポートは、
それぞれが矩形の板状であり、第１の方向及び該第１の方向に垂直な第２の方向に沿って並んで位置する複数の太陽電池モジュールと、前記第１の方向に延在し、前記第２の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記太陽電池モジュールの受光面の裏側から覆いながら、前記複数の太陽電池モジュールの少なくとも一部を支持する第１の支持部材と、前記第２の方向に沿って前記第１の支持部材から延在し、前記第１の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記受光面の裏側から覆う金属製のカバー部材と、を有する太陽光発電システムである第１の太陽光発電システム及び第２の太陽光発電システムを、備え、
前記第１の太陽光発電システム及び前記第２の太陽光発電システムの間には、前記太陽電池モジュールの前記第２の方向における長さの２倍未満の間隔が設けられ、
前記第１の太陽光発電システムの発電部は、前記第２の太陽光発電システムから離れるほど水平面との間隔が小さくなるように傾斜し、
前記第２の太陽光発電システムの発電部は、前記第１の太陽光発電システムから離れるほど水平面との間隔が小さくなるように傾斜する
【０００７】
第３の観点による太陽光発電システムは、
それぞれが矩形の板状であり、第１の方向及び該第１の方向に垂直な第２の方向に沿って並んで位置する複数の太陽電池モジュールと、
前記第１の方向に延在し、前記第２の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記太陽電池モジュールの受光面の裏側から覆いながら、前記複数の太陽電池モジュールの少なくとも一部を支持する第１の支持部材と、
前記第２の方向に沿って前記第１の支持部材から延在し、前記第１の方向において互いに隣接する２つの前記太陽電池モジュールの互いに対向する外縁及び該外縁に挟まれる間隙を、前記受光面の裏側から覆う金属製のカバー部材と、を備え、
前記太陽電池モジュールは、矩形のパネル部、及び該パネル部の外縁を囲うフレーム部を有し、
前記フレーム部は、前記パネル部の側面を囲う側面部と、前記受光面の裏側において前記側面部から前記パネル部側に鍔状に突出する底面部とを有し、
前記第１の方向における前記カバー部材の幅は、該カバー部材が覆う間隙を画定する２つの前記太陽電池モジュールにおいて互いに隣合うそれぞれの前記底面部の前記第１の方向における幅と、当該間隙の前記第１の方向における幅の総和より長く、
前記カバー部材は、前記底面部に接触し、
前記底面部は、前記パネル部の表面との間に間隙を有し、
前記カバー部材は、前記受光面に平行な平板状の第１の部分、該第１の部分の前記第１の方向における両側の少なくとも一方の端において前記パネル部側に立設する板状の第２の部分を有し、
前記第２の部分は、前記底面部を超えて、前記パネル部との間に間隙を有するように終端し、
前記第１の部分は、第２の方向における端部において、前記フレーム部及び前記第１の支持部材の挟持により固定される。
【発明の効果】
【０００８】
本開示によれば、簡素な構造で防火性能が向上する。
【図面の簡単な説明】
【０００９】

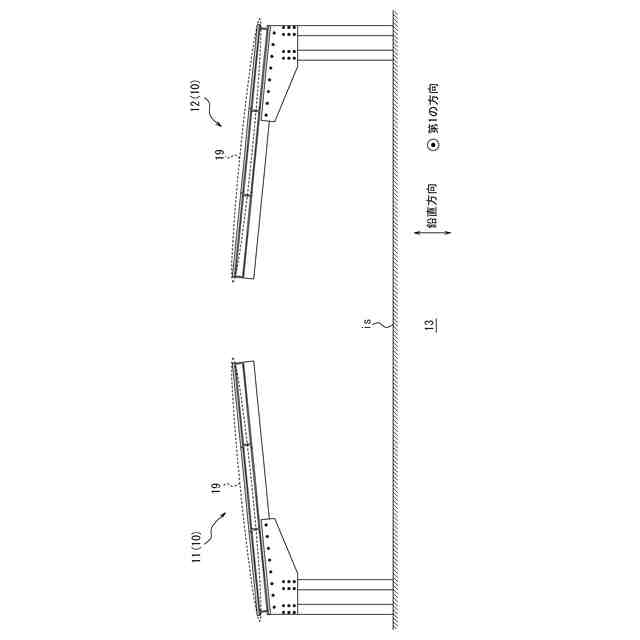

一実施形態に係る太陽光発電システムを含む太陽電池付きカーポートを設置面に設置した状態で第１の方向から見た図である。

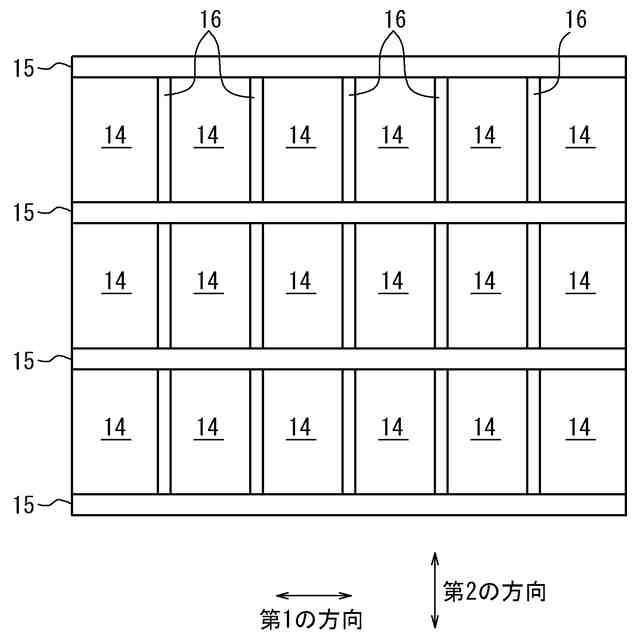

図１の太陽光発電システムから第２の支持部材及び柱部材を外して受光面の裏側から見た下面図である。

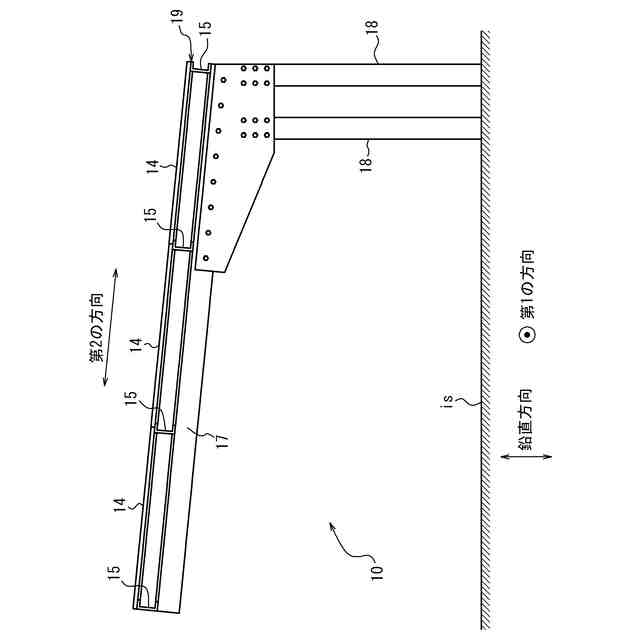

図１の第１の太陽光発電システム及び第２の太陽光発電システムである太陽光発電システムの第１の方向から見た図である。

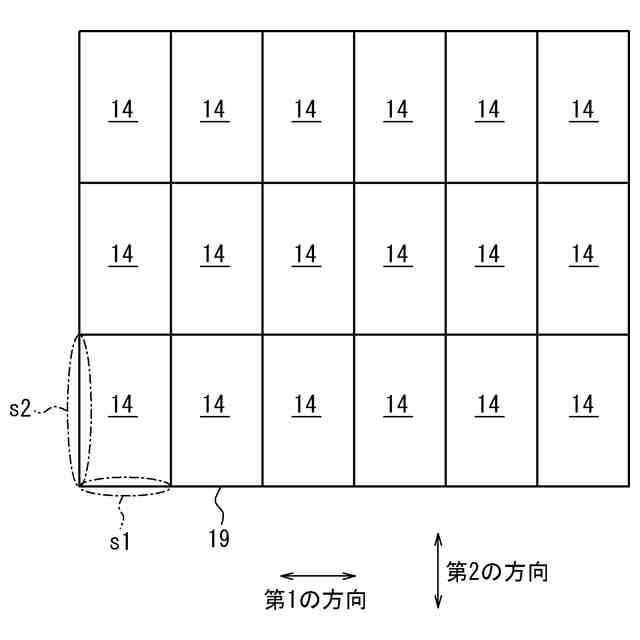

図３の発電部を受光面の法線方向から見た図である。
図４の太陽電池モジュールの外観斜視図である。

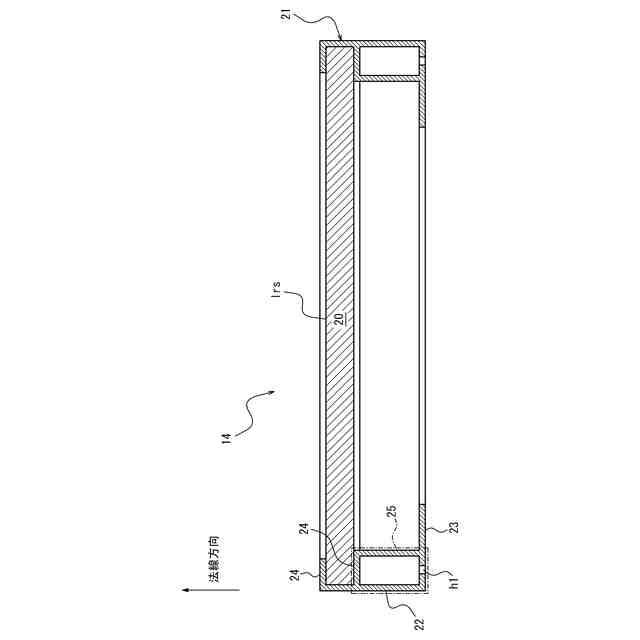

図５をＶＩ－ＶＩ断面で切断した断面図である。

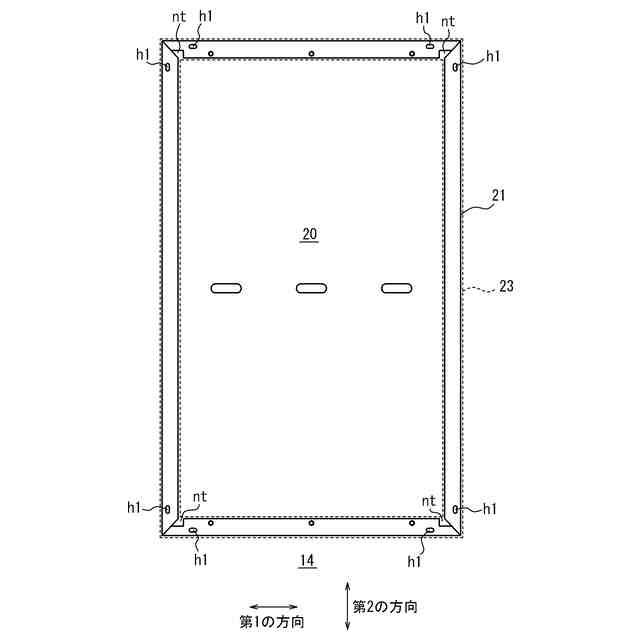

図５の太陽電池モジュールを受光面の裏側から見た図である。

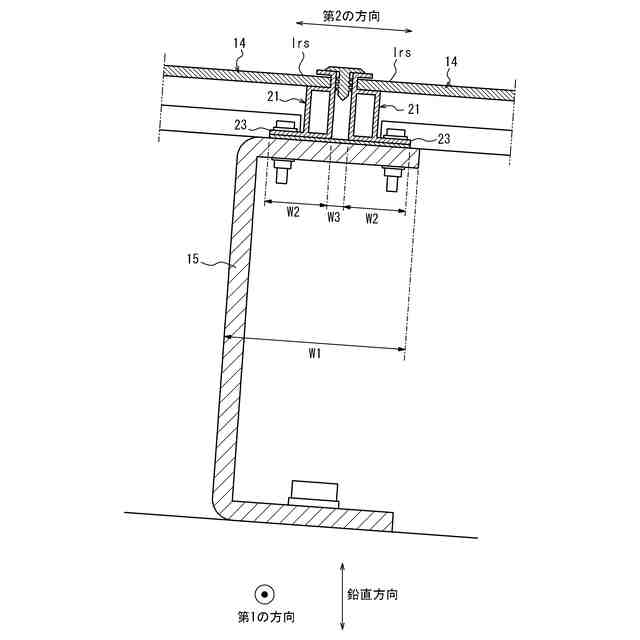

図２の太陽光発電システムを第１の方向に垂直な平面で切断した第１の支持部材近傍の部分断面図である。
図２の太陽光発電システムを第２の方向に垂直な平面で切断したカバー部材近傍の部分断面図である。
図２の太陽光発電システムにおける一部のパネル部を除いた斜視図である。
図１の太陽電池付きカーポートを鉛直上方から見た図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について、図面を参照して説明する。以下の図面に示す構成要素において、同じ構成要素には同じ符号を付す。
（【００１１】以降は省略されています）
