特許ウォッチ

公開番号2025159941
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062828
出願日2024-04-09

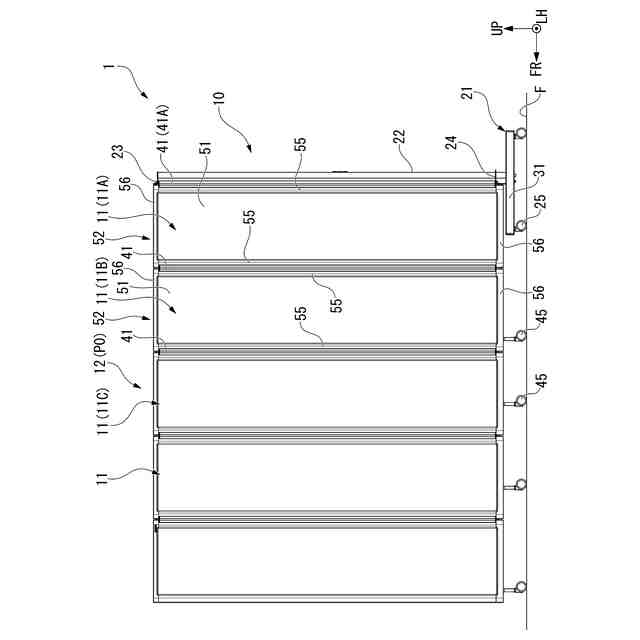

発明の名称パーティション
出願人株式会社オカムラ
代理人個人
主分類E04B 2/74 20060101AFI20251015BHJP(建築物)
要約【課題】清掃性と耐久性との双方の向上を図ることができるパーティションを提供する。
【解決手段】本発明の一態様に係るパーティションは、第1パネル本体及び第1側端部を有する第1パネルと、第2パネル本体第2側端部を有する第2パネルと、第1パネル及び第2パネル同士を回転可能に連結するヒンジと、を備えている。第1側端部の厚さ方向の寸法は、第1対向面において第1連結部よりも大きく、かつ第1方向において第1対向面から離れるに従い漸次大きくなっている。第2側端部の厚さ方向の寸法は、第2対向面において第2連結部よりも大きく、かつ第2方向において第2対向面から離れるに従い漸次大きくなっている。

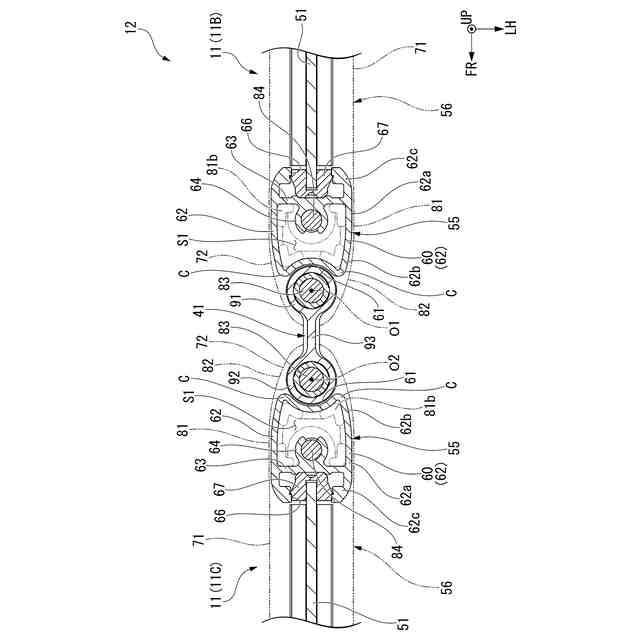

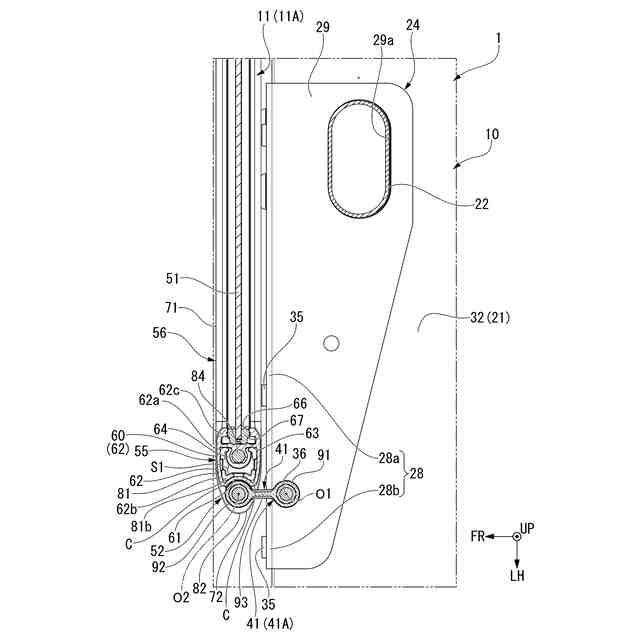

【選択図】図10
特許請求の範囲【請求項１】
厚さ方向を向く第１パネル面が形成された第１パネル本体、及び上下方向から見て前記厚さ方向に交差する第１方向に向けて前記第１パネル本体から突出する第１側端部を有する第１パネルと、
厚さ方向を向く第２パネル面が形成された第２パネル本体、及び上下方向から見て前記厚さ方向に交差する第２方向に向けて前記第２パネル本体から突出する第２側端部を有する第２パネルと、

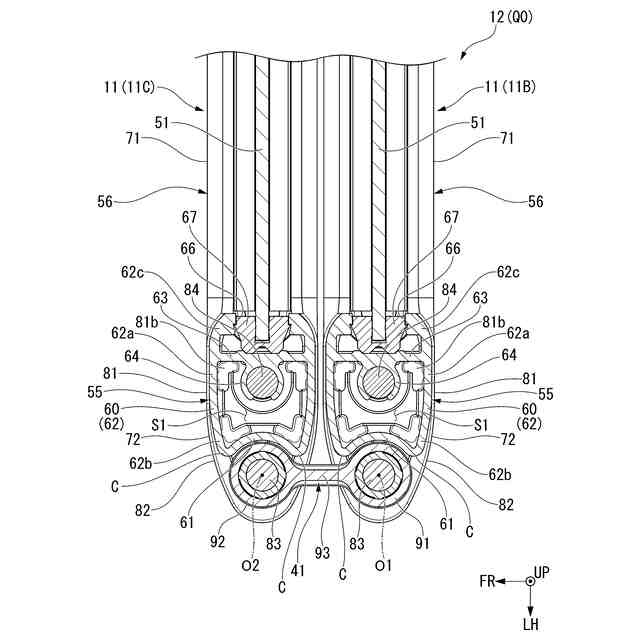

前記第１パネル面及び前記第２パネル面同士が向かい合う折り畳み状態と、前記第１パネル面及び前記第２パネル面同士のなす角度が前記折り畳み状態よりも大きい展開状態と、の間で前記第１パネル及び前記第２パネル同士を回転可能に連結するヒンジと、を備え、
前記ヒンジは、
前記第１側端部が上下方向に沿う第１軸線回りに回転可能に連結された第１連結部と、
前記第２側端部が上下方向に沿う第２軸線回りに回転可能に連結された第２連結部と、
前記第１連結部及び前記第２連結部同士を接続する接続片と、を備え、
前記第１側端部は、
前記厚さ方向を向く一対の第１側面と、
前記第１方向において前記第１連結部に向かい合う第１対向面と、を備え、
前記第２側端部は、
前記厚さ方向を向く一対の第２側面と、
前記第２方向において前記第２連結部に向かい合う第２対向面と、を備え、
前記第１側端部の前記厚さ方向の寸法は、前記第１対向面において前記第１連結部よりも大きく、かつ前記第１方向において前記第１対向面から離れるに従い漸次大きくなっており、
前記第２側端部の前記厚さ方向の寸法は、前記第２対向面において前記第２連結部よりも大きく、かつ前記第２方向において前記第２対向面から離れるに従い漸次大きくなっているパーティション。
続きを表示（約 1,000 文字）【請求項２】
前記第１側端部は、
前記第１側面及び前記第１対向面を有し、前記第１連結部に前記第１方向で向かい合う第１縦フレームと、
前記第１縦フレームに着脱可能に取り付けられるとともに、前記第１縦フレームの上下両端部から平面視で前記第１連結部と重なり合う位置まで前記第１方向に突出することで、第１軸部を介して前記第１連結部に連結され、前記厚さ方向の寸法が前記第１縦フレームよりも大きい第１突出部と、を備え、
前記第２側端部は、
前記第２側面及び前記第２対向面を有し、前記第２連結部に前記第２方向で向かい合う第２縦フレームと、
前記第２縦フレームに着脱可能に取り付けられるとともに、前記第２縦フレームの上下両端部から平面視で前記第２連結部と重なり合う位置まで前記第２方向に突出することで、第２軸部を介して前記第２連結部に連結され、前記厚さ方向の寸法が前記第２縦フレームよりも大きい第２突出部と、を備えている請求項１に記載のパーティション。
【請求項３】
前記第１パネルは、前記第１パネル本体の上端縁及び下端縁にそれぞれに沿って設けられた一対の第１横フレームを備え、
前記第２パネルは、前記第２パネル本体の上端縁及び下端縁にそれぞれに沿って設けられた一対の第２横フレームを備え、
前記第１横フレームのうち、前記第１パネル本体に対して前記第１方向に突出した部分が前記第１突出部を構成し、
前記第２横フレームのうち、前記第２パネル本体に対して前記第２方向に突出した部分が前記第２突出部を構成している請求項２に記載のパーティション。
【請求項４】
前記第１パネル本体における前記厚さ方向の寸法は、前記第１側端部の前記厚さ方向の寸法よりも小さく、
前記第２パネル本体における前記厚さ方向の寸法は、前記第２側端部の前記厚さ方向の寸法よりも小さい請求項１から請求項３の何れか１項に記載のパーティション。
【請求項５】
前記第１側端部において、前記第１側面と前記第１対向面とがなす角部は、上下方向から見て前記第１方向に向けて凸の円弧状に形成され、
前記第２側端部において、前記第２側面と前記第２対向面とがなす角部は、上下方向から見て前記第２方向に向けて凸の円弧状に形成されている請求項１から請求項３の何れか１項に記載のパーティション。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パーティションに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】

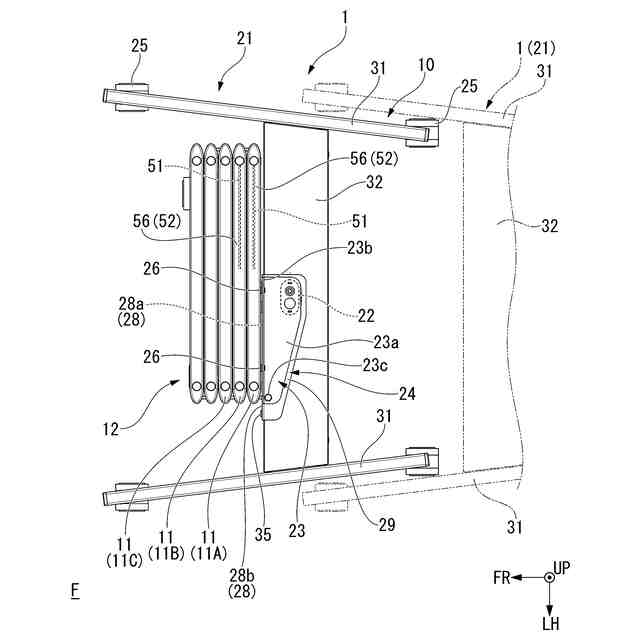

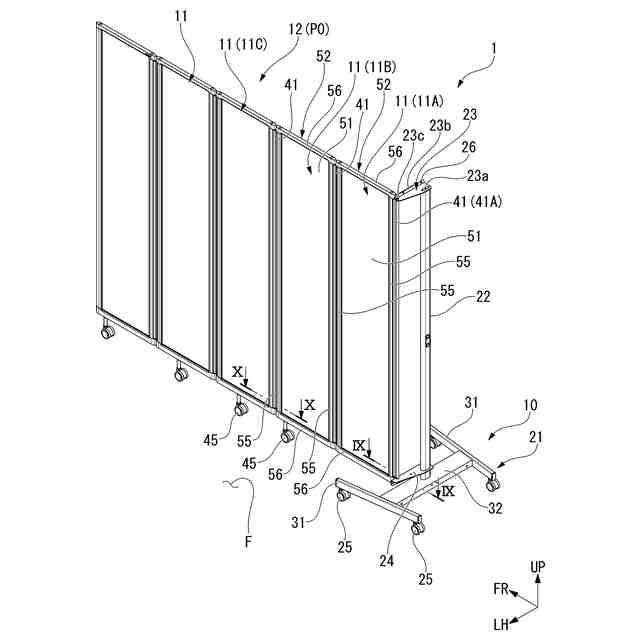

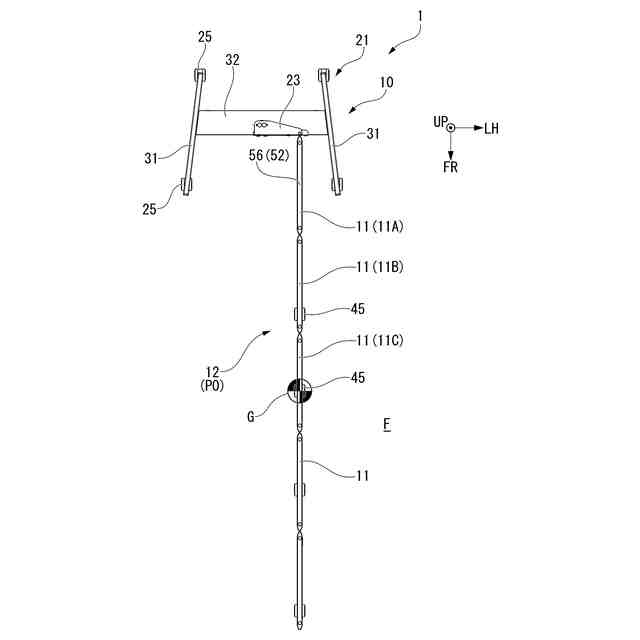

パーティションとして、複数のパネルのパネル面同士が向かい合う折り畳み状態と、パネル面同士のなす角度が折り畳み状態よりも大きい展開状態と、の間で切替可能な構成が知られている。例えば下記特許文献１に記載のパーティションにおいて、隣り合うパネルの側端部同士は、ヒンジを介して連結されている。ヒンジは、各パネルの側端部が、それぞれ枢軸を介して連結される一対の嵌合筒と、一対の嵌合筒同士を連結する板状の接続片と、を備えている。各パネルの側端部は、嵌合筒の外周面に倣って延びる湾曲面と、湾曲面の両端縁に接続された一対の側面と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０―２１２７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来技術のように、一対の嵌合筒が接続片で連結された構成のヒンジを用いる場合には、嵌合部と接続片で囲まれた凹部内に塵埃等が溜まり易かった。
一方、凹部内の清掃性（メンテナンス性）を向上させるために、例えば接続片の長さを確保し、凹部の開口部を拡大させることも考えられる。しかしながら、接続片の長さを確保すると、パネルの側端部における側面と湾曲面とのなす角部が接続片に接触し易くなる。その結果、側端部や接続片の損傷等に繋がる可能性があった。
【０００５】
本発明は、清掃性と耐久性との双方の向上を図ることができるパーティションを提供する。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明は以下の態様を採用した。
（１）本発明の一態様に係るパーティションは、厚さ方向を向く第１パネル面が形成された第１パネル本体、及び上下方向から見て前記厚さ方向に交差する第１方向に向けて前記第１パネル本体から突出する第１側端部を有する第１パネルと、厚さ方向を向く第２パネル面が形成された第２パネル本体、及び上下方向から見て前記厚さ方向に交差する第２方向に向けて前記第２パネル本体から突出する第２側端部を有する第２パネルと、前記第１パネル面及び前記第２パネル面同士が向かい合う折り畳み状態と、前記第１パネル面及び前記第２パネル面同士のなす角度が前記折り畳み状態よりも大きい展開状態と、の間で前記第１パネル及び前記第２パネル同士を回転可能に連結するヒンジと、を備え、前記ヒンジは、前記第１側端部が上下方向に沿う第１軸線回りに回転可能に連結された第１連結部と、前記第２側端部が上下方向に沿う第２軸線回りに回転可能に連結された第２連結部と、前記第１連結部及び前記第２連結部同士を接続する接続片と、を備え、前記第１側端部は、前記厚さ方向を向く一対の第１側面と、前記第１方向において前記第１連結部に向かい合う第１対向面と、を備え、前記第２側端部は、前記厚さ方向を向く一対の第２側面と、前記第２方向において前記第２連結部に向かい合う第２対向面と、を備え、前記第１側端部の前記厚さ方向の寸法は、前記第１対向面において前記第１連結部よりも大きく、かつ前記第１方向において前記第１対向面から離れるに従い漸次大きくなっており、前記第２側端部の前記厚さ方向の寸法は、前記第２対向面において前記第２連結部よりも大きく、かつ前記第２方向において前記第２対向面から離れるに従い漸次大きくなっている。
【０００７】
本態様によれば、各側端部における厚さ方向の寸法が、対向面において各連結部よりも大きくなっているので、展開状態において、対向面と側面とのなす角部よりも先に第１パネル及び第２パネルの側面同士が接触し易くなる。これにより、角部が接続片に接触することを抑制でき、耐久性の向上を図ることができる。また、接続片の長さを確保できるため、各連結片と接続片とで囲まれた凹部の広さを確保でき、凹部内（接続片）の清掃性を向上させることができる。
しかも、本態様では、第１側端部及び第２側端部における厚さ方向の寸法が対応する対向面から離れるに従い漸次大きくなっている。そのため、側端部について、側面が第１方向や第２方向に直線状に延びている場合に比べ、対向面と側面とのなす角部の角度を大きくすることができる。これにより、対向面と側面とのなす角部が接続片に接触したとしても、接続片と角部との間に作用する衝撃を緩和し易い。その結果、耐久性の向上を図ることができる。
【０００８】

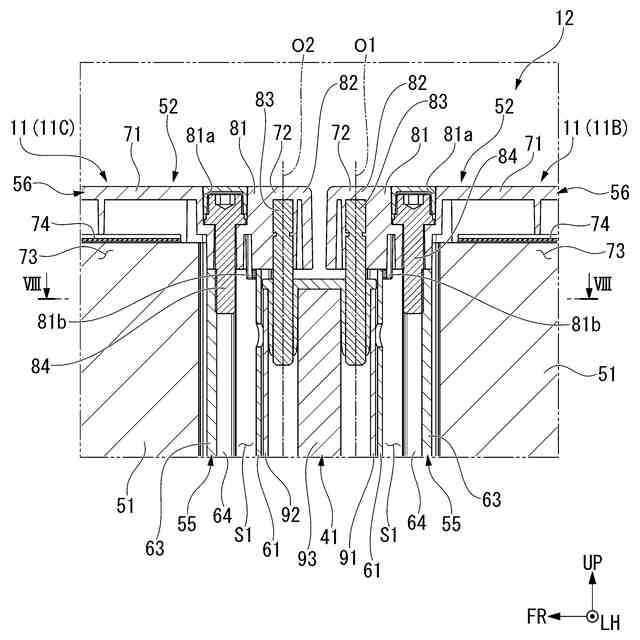

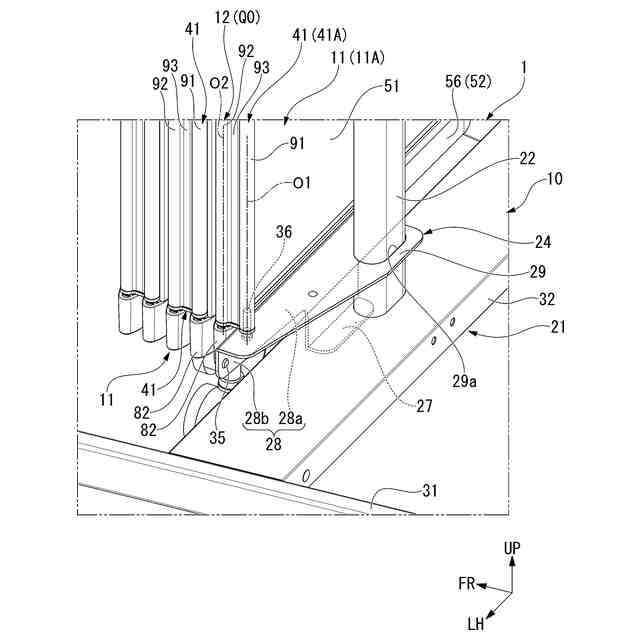

（２）上記（１）の態様に係るパーティションにおいて、前記第１側端部は、前記第１側面及び前記第１対向面を有し、前記第１連結部に前記第１方向で向かい合う第１縦フレームと、前記第１縦フレームに着脱可能に取り付けられるとともに、前記第１縦フレームの上下両端部から平面視で前記第１連結部と重なり合う位置まで前記第１方向に突出することで、第１軸部を介して前記第１連結部に連結され、前記厚さ方向の寸法が前記第１縦フレームよりも大きい第１突出部と、を備え、前記第２側端部は、前記第２側面及び前記第２対向面を有し、前記第２連結部に前記第２方向で向かい合う第２縦フレームと、前記第２縦フレームに着脱可能に取り付けられるとともに、前記第２縦フレームの上下両端部から平面視で前記第２連結部と重なり合う位置まで前記第２方向に突出することで、第２軸部を介して前記第２連結部に連結され、前記厚さ方向の寸法が前記第２縦フレームよりも大きい第２突出部と、を備えていることが好ましい。
本態様によれば、折り畳み状態において、第１パネル及び第２パネルの突出部同士が接触し易い。この場合、突出部は縦フレームの上下両端部において縦フレームに対して着脱可能に設けられていることから、仮に突出部が損傷したとしても、交換を容易に行うことができる。
【０００９】

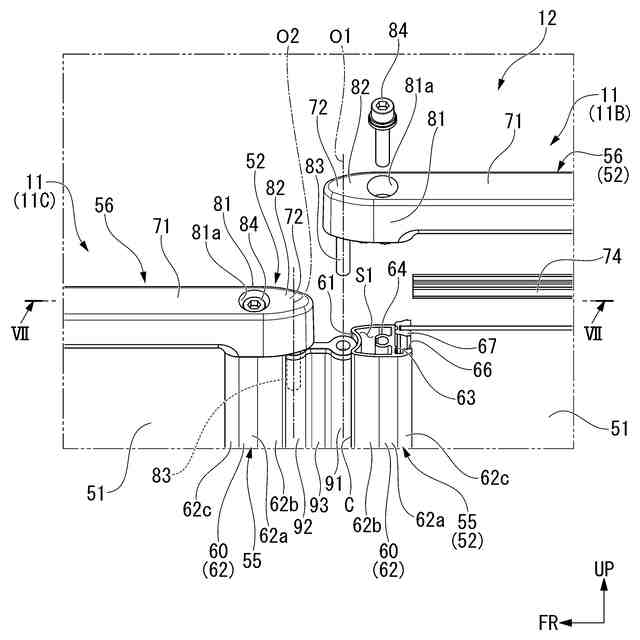

（３）上記（２）の態様に係るパーティションにおいて、前記第１パネルは、前記第１パネル本体の上端縁及び下端縁にそれぞれに沿って設けられた一対の第１横フレームを備え、前記第２パネルは、前記第２パネル本体の上端縁及び下端縁にそれぞれに沿って設けられた一対の第２横フレームを備え、前記第１横フレームのうち、前記第１パネル本体に対して前記第１方向に突出した部分が前記第１突出部を構成し、前記第２横フレームのうち、前記第２パネル本体に対して前記第２方向に突出した部分が前記第２突出部を構成していることが好ましい。
本態様によれば、横フレームがパネル本体の保持と、パネル及びヒンジ間の連結と、の双方の機能を有しているため、横フレームを組み付けるだけで、パネルの組み付け及びパネルとヒンジとの連結を完了することができる。これにより、組付性を向上させることができる。
【００１０】
（４）上記（１）から（３）の何れかの態様に係るパーティションにおいて、前記第１パネル本体における前記厚さ方向の寸法は、前記第１側端部の前記厚さ方向の寸法よりも小さく、前記第２パネル本体における前記厚さ方向の寸法は、前記第２側端部の前記厚さ方向の寸法よりも小さいことが好ましい。
本態様によれば、折り畳み状態において、第１パネル本体及び第２パネル本体同士が接触することを抑制できる。これにより、各パネル本体について、強度に関する懸念事項を軽減できるので、例えば低強度、かつ軽量のパネル本体を選択できる等、設計自由度の向上を図ることができる。
（【００１１】以降は省略されています）
