公開番号2025171027
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075981
出願日2024-05-08
発明の名称差動信号フィルタデバイス
出願人京セラ株式会社
代理人
主分類H03H 9/70 20060101AFI20251113BHJP(基本電子回路)
要約【課題】フィルタの設計自由度、通過特性における急峻性には改善の余地がある。
【解決手段】共通端子と、共振部Aを介して前記共通端子に接続された第1出力端子と、共振部Bを介して前記共通端子に接続された、前記第1出力端子から出力される信号に対する差動信号が出力されるように構成された第2出力端子と、を有し、前記共振部Aは、共振子a1を含む共振部A1と、共振部A1に接続された、共振子a2を含む共振部A2と、を含み、前記共振部Bは、共振子bを含み、前記共振部A1の共振周波数がfr_A1、前記共振部A2の共振周波数がfr_A2、前記共振部Bの共振周波数がfr_Bとした場合、fr_A1<fr_B<fr_A2を満たし、前記共振部A及び前記共振部Bは、fr_A1以上fr_A2以下の範囲に共振周波数を有する前記共振部A1、前記共振部A2及び前記共振部B以外の共振部を有しない差動信号フィルタデバイス。
【選択図】図1
特許請求の範囲【請求項１】
共通端子と、
共振部Ａを介して前記共通端子に接続された第１出力端子と、
共振部Ｂを介して前記共通端子に接続された、前記第１出力端子から出力される信号に対する差動信号が出力されるように構成された第２出力端子と、
を有し、
前記共振部Ａは、
共振子ａ１を含む共振部Ａ１と、
共振部Ａ１に接続された、共振子ａ２を含む共振部Ａ２と、
を含み、
前記共振部Ｂは、共振子ｂを含み、
前記共振部Ａ１の共振周波数がｆｒ
Ａ１
、前記共振部Ａ２の共振周波数がｆｒ
Ａ２
、前記共振部Ｂの共振周波数がｆｒ
Ｂ
とした場合、
ｆｒ
Ａ１
＜ｆｒ
Ｂ
＜ｆｒ
Ａ２
を満たし、
前記共振部Ａ及び前記共振部Ｂは、ｆｒ
Ａ１
以上ｆｒ
Ａ２
以下の範囲に共振周波数を有する前記共振部Ａ１、前記共振部Ａ２及び前記共振部Ｂ以外の共振部を有しない
差動信号フィルタデバイス。
続きを表示（約 1,300 文字）【請求項２】
前記共振部Ａ２の影響を受けた、合成後の前記共振部Ａ１のΔｆをΔｆｗ
Ａ１
とし、
前記共振部Ａ１の影響を受けた、合成後の前記共振部Ａ２のΔｆをΔｆｗ
Ａ２
とした場合、
Δｆｗ
Ａ１
とΔｆｗ
Ａ２
が異なる
請求項１に記載の差動信号フィルタデバイス。
【請求項３】
前記Δｆｗ
Ａ１
及び前記Δｆｗ
Ａ２
が
Δｆｗ
Ａ１
／Δｆｗ
Ａ２
≦０．５を満たす
請求項２に記載の差動信号フィルタデバイス。
【請求項４】
前記共振部Ａ１の静電容量が前記共振部Ａ２の静電容量と異なる
請求項１に記載の差動信号フィルタデバイス。
【請求項５】
共振部について、反共振周波数及び共振周波数の差を共振周波数で割ったものである共振部のΔｆについて、前記共振部Ａ１のΔｆがΔｆ
Ａ１
、前記共振部Ａ２のΔｆがΔｆ
Ａ２
、前記共振部ＢのΔｆがΔｆ
Ｂ
とした場合、
｜Δｆ
Ａ１
－Δｆ
Ａ２
｜／Δｆ
Ａ２
＜０．０１、
Δｆ
Ａ１
＞Δｆ
Ｂ
及び
Δｆ
Ａ２
＞Δｆ
Ｂ
を満たす
請求項２乃至４に記載の差動信号フィルタデバイス。
【請求項６】
前記Δｆ
Ａ１
、前記Δｆ
Ａ２
及び前記Δｆ
Ｂ
が
Δｆ
Ｂ
／Δｆ
Ａ１
＜０．９０及び
Δｆ
Ｂ
／Δｆ
Ａ２
＜０．９０
を満たす
請求項５に記載の差動信号フィルタデバイス。
【請求項７】
前記共振部Ａ１、前記共振部Ａ２及び前記共振部ＢのΔｆのうち、最大のΔｆであるΔｆｍａｘ及び通過帯域の比帯域ＦＢＷが
０．２×ＦＢＷ≦Δｆｍａｘ≦０．９×ＦＢＷ
を満たす
請求項１に記載の差動信号フィルタデバイス。
【請求項８】
前記共振部Ａと前記第１出力端子とを接続され、第１中間点を含む第１ラインと、
前記共振部Ｂと前記第２出力端子とを接続され、第２中間点を含む第２ラインと、
前記第１中間点と前記第２中間点とを容量素子を介して接続された第３ラインと、
を有する
請求項１に記載の差動信号フィルタデバイス。
【請求項９】
前記容量素子は共振子である
請求項８に記載の差動信号フィルタデバイス。
【請求項１０】
前記共通端子は、ＬＣフィルタを介して、入力端子に接続されるように構成されている
請求項１に記載の差動信号フィルタデバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は信号をフィルタリングする差動信号フィルタデバイスに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
信号をフィルタリングする差動信号フィルタデバイスとして並列トランスバーサルトポロジーフィルタがある。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１０８７３３１８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
差動信号フィルタデバイスの設計自由度と通過特性における急峻性には改善の余地がある。
【課題を解決するための手段】
【０００５】
共通端子と、共振部Ａを介して前記共通端子に接続された第１出力端子と、共振部Ｂを介して前記共通端子に接続された、前記第１出力端子から出力される信号に対する差動信号が出力されるように構成された第２出力端子と、を有し、前記共振部Ａは、共振子ａ１を含む共振部Ａ１と、共振部Ａ１に接続された、共振子ａ２を含む共振部Ａ２と、を含み、前記共振部Ｂは、共振子ｂを含み、前記共振部Ａ１の共振周波数がｆｒ
Ａ１
、前記共振部Ａ２の共振周波数がｆｒ
Ａ２
、前記共振部Ｂの共振周波数がｆｒ
Ｂ
とした場合、ｆｒ
Ａ１
＜ｆｒ
Ｂ
＜ｆｒ
Ａ２
を満たし、前記共振部Ａ及び前記共振部Ｂは、ｆｒ
Ａ１
以上ｆｒ
Ａ２
以下の範囲に共振周波数を有する前記共振部Ａ１、前記共振部Ａ２及び前記共振部Ｂ以外の共振部を有しない差動信号フィルタデバイス。
【発明の効果】
【０００６】
本開示の一態様によれば差動信号フィルタデバイスの設計自由度を向上し、通過特性における急峻性を向上させることができる。
【図面の簡単な説明】
【０００７】

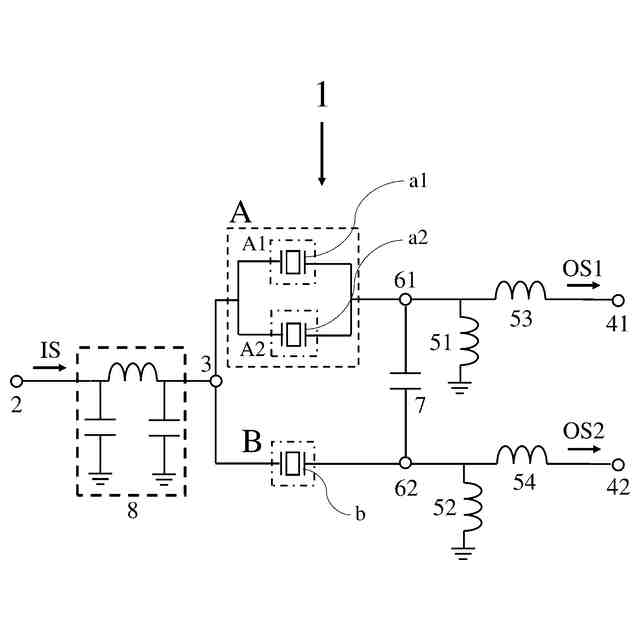

本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る櫛歯電極の模式的な上方からの平面図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対するインピーダンス特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの模式的な回路構成図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスの周波数に対する通過特性を示す図である。
本開示の実施形態に係る差動信号フィルタデバイスにおいて、Δｆｍａｘ／ＦＢＷを変化させ、通過帯域Ｐの挿入損失及び減衰帯域ＬＥの減衰量の変化を評価した図である。
本開示の実施形態に係る差動信号フィルタデバイスにおいて、Δｆｍａｘ／ＦＢＷを変化させ、通過帯域Ｐの挿入損失及び減衰帯域ＬＥの減衰量の変化を評価した図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る実施形態及び変形例について図面を参照して説明する。なお、以下の説明で用いられる図は模式的なものであり図面上の寸法比率等は現実のものとは必ずしも一致していない。また、図面同士でも寸法比率は一致していない。
【０００９】
以下に本開示における実施形態及び変形例を示す。また、以下に示す実施形態及び変形例に記載の構成はそれぞれ他の複数の実施形態及び変形例と自由に組み合わせてよい。
【００１０】
本開示では、特に断りが無い限り、各実施形態及び変形例の特徴的な部分を他の実施形態及び変形例と比較する。各実施形態及び変形例のその他の設計に関しては最適な設計を採用したものとする。
（【００１１】以降は省略されています）
