公開番号2025181823
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025108745,2025514723
出願日2025-06-27,2025-03-07
発明の名称積層型電子部品
出願人京セラ株式会社
代理人個人
主分類H01G 4/30 20060101AFI20251204BHJP(基本的電気素子)
要約【課題】小型化、薄層化が可能な積層セラミックコンデンサを提供する。
【解決手段】積層セラミックコンデンサ10は、積層体2と、下地電極3と、外部電極4と、を含む。積層体は、交互に積層されている複数の内部電極5と複数の誘電体層6と、を有し、積層方向に互いに対向する第1面7aおよび第2面7bを有する。下地電極は、第1面に位置する。外部電極は、複数の内部電極のうち積層体の表面に露出する第1内部電極5aに接続されているとともに下地電極に接続されている第1外部電極4aと、複数の内部電極のうち積層体の表面に露出する第2内部電極5bに接続されているとともに下地電極に接続されている第2外部電極4bと、を含み、下地電極に含まれる金属粒子の平均粒径は、第1内部電極に含まれる金属粒子の平均粒径より大きい。
【選択図】図3
特許請求の範囲【請求項１】
交互に積層されている複数の内部電極と複数の誘電体層とを有し、積層方向に互いに対向する第１面および第２面を有する積層体と、
前記第１面に位置する下地電極と、
前記複数の内部電極のうち前記積層体の表面に露出する第１内部電極に接続されているとともに前記下地電極に接続されている外部電極と、を含み、
前記下地電極に含まれる金属粒子の平均粒径が、前記第１内部電極に含まれる金属粒子の平均粒径より大きい、
積層型電子部品。
続きを表示（約 630 文字）【請求項２】
前記外部電極は、めっき層である、
請求項１に記載の積層型電子部品。
【請求項３】
前記第１内部電極および前記下地電極は、Ｎｉを主成分とし、前記外部電極は、Ｃｕを主成分とする、
請求項１に記載の積層型電子部品。
【請求項４】
前記下地電極における、前記積層体側の面とは反対側の面から、前記積層方向に所定距離だけ離隔した位置での金属粒子の平均粒径が、前記第１内部電極における、前記積層体の前記表面から、前記積層方向に交差する所定方向に前記所定距離だけ離隔した位置での金属粒子の平均粒径より大きい、
請求項１に記載の積層型電子部品。
【請求項５】
前記積層方向の寸法が、前記積層方向に交差する所定方向の寸法より小さく、かつ前記積層方向および前記所定方向に直交する幅方向の寸法より小さい、
請求項１に記載の積層型電子部品。
【請求項６】
前記所定距離が０．５μｍ～１．５μｍである、
請求項４に記載の積層型電子部品。
【請求項７】
前記下地電極は、前記複数の内部電極それぞれよりも厚い、
請求項１に記載の積層型電子部品。
【請求項８】
前記下地電極は、前記積層方向における前記積層体とは反対側の面を前記積層体の外部に露出させつつ、前記積層体に埋め込まれている、
請求項１に記載の積層型電子部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層型電子部品に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
積層型電子部品の一例である積層セラミックコンデンサは、複数の内部電極と複数の誘電体層とが交互に積層されてなる積層体と、積層体の表面に位置する外部電極とを含んで構成される。外部電極を直接めっき法により形成することによって、外部電極の厚さを低減することができるため、静電容量を減少させることなく、積層セラミックコンデンサを小型化および薄層化することが可能となる（例えば特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２１２２９８号公報
【発明の概要】
【０００４】
本開示の積層型電子部品は、交互に積層されている複数の内部電極と複数の誘電体層とを有し、積層方向に互いに対向する第１面および第２面を有する積層体と、前記第１面に位置する下地電極と、前記複数の内部電極のうち前記積層体の表面に露出する第１内部電極に接続されているとともに前記下地電極に接続されている外部電極と、を含み、前記下地電極に含まれる金属粒子の平均粒径が、前記第１内部電極に含まれる金属粒子の平均粒径より大きい。
【図面の簡単な説明】
【０００５】
第１実施形態の積層セラミックコンデンサを示す斜視図である。
図１の積層セラミックコンデンサの素体部品を示す斜視図である。

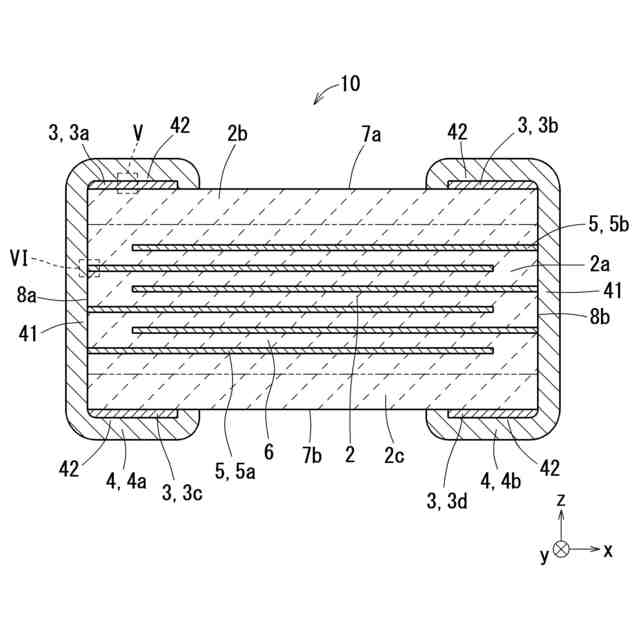

図１の切断面線ＩＩＩ－ＩＩＩで切断した断面の一例を示す図である。

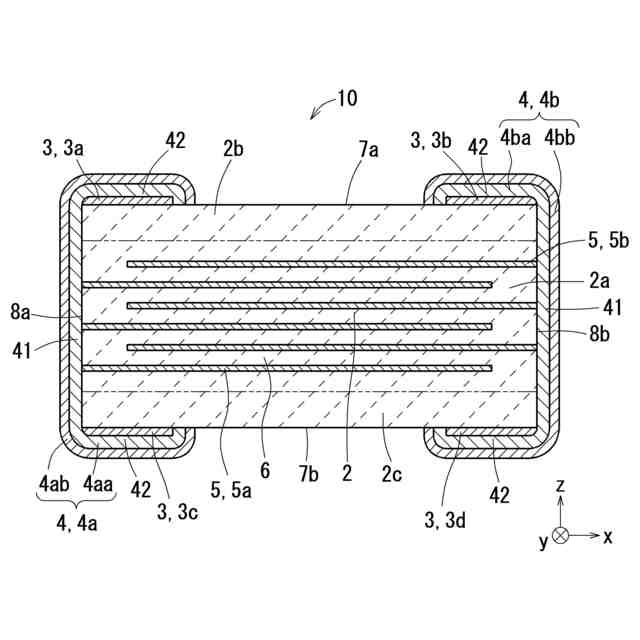

図１の切断面線ＩＩＩ－ＩＩＩで切断した断面の他の例を示す図である。

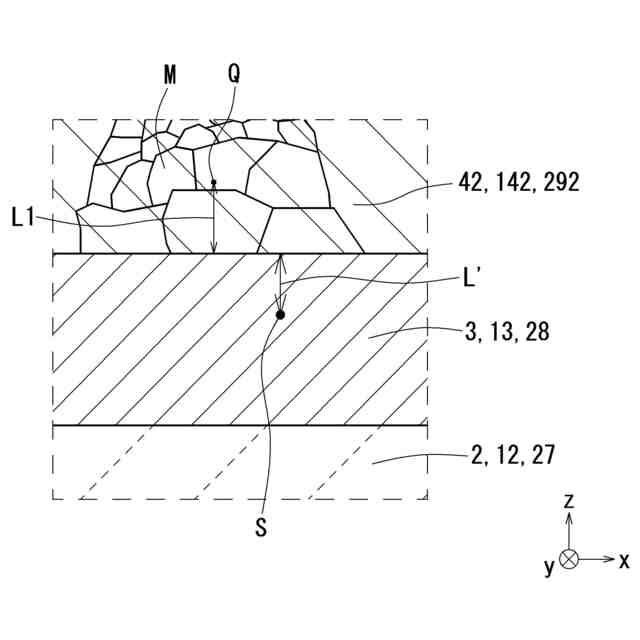

図３のＶ部を拡大して示す拡大断面図である。

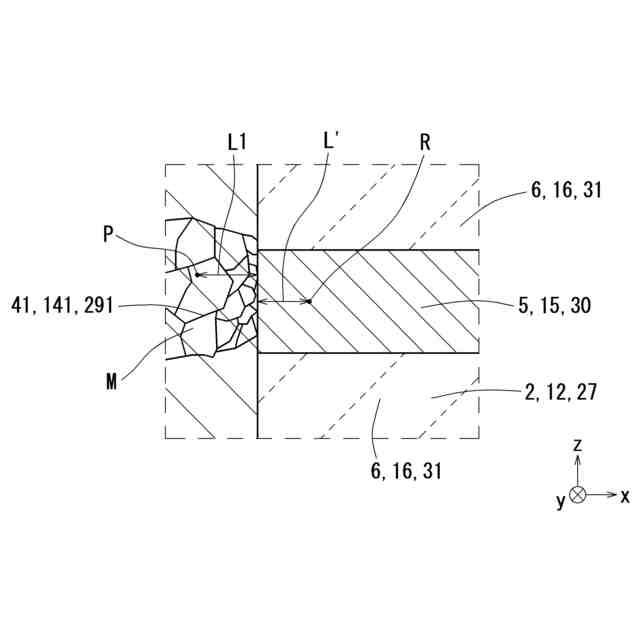

図３のＶＩ部を拡大して示す拡大断面図である。
外部電極の第２部分および下地電極に含まれる金属粒子の粒径の測定について説明する電子顕微鏡写真である。
外部電極の第１部分および内部電極に含まれる金属粒子の粒径の測定について説明する電子顕微鏡写真である。

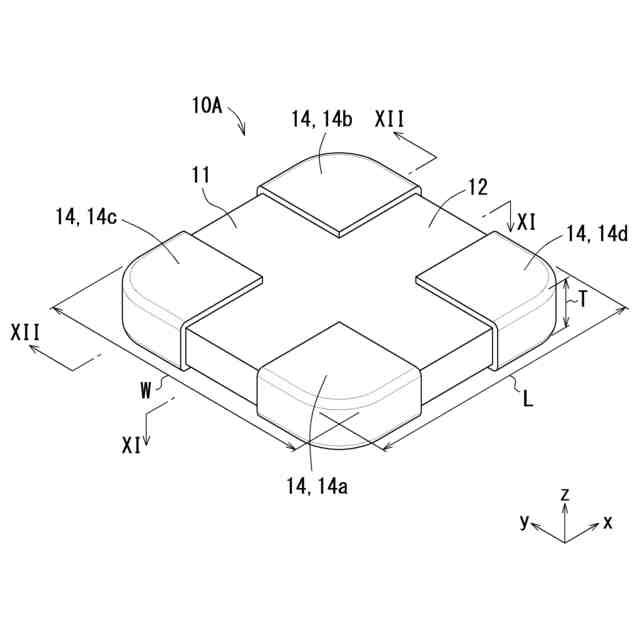

第２実施形態の積層セラミックコンデンサを示す斜視図である。
図９の積層セラミックコンデンサの素体部品を示す斜視図である。
図９の切断面線ＸＩ－ＸＩで切断した断面の一例を示す図である。
図９の切断面線ＸＩＩ－ＸＩＩで切断した断面の一例を示す図である。
母積層体の作製工程を説明する斜視図である。
母積層体を示す斜視図である。
図１４の母積層体を切断して得られた素体部品前駆体を示す斜視図である。
第３実施形態の積層セラミックコンデンサを示す斜視図である。
図１６の積層セラミックコンデンサの素体部品を示す斜視図である。
図１６の切断面線ＸＶＩＩＩ－ＸＶＩＩＩで切断した断面の一例を示す図である。
図１６の切断面線ＸＩＸ－ＸＩＸで切断した断面の一例を示す図である。
第４実施形態の積層セラミックコンデンサを示す斜視図である。
図２０の積層セラミックコンデンサの素体部品を示す斜視図である。
図２０の切断面線ＸＸＩＩ－ＸＸＩＩで切断した断面の一例を示す図である。
図２０の切断面線ＸＸＩＩＩ－ＸＸＩＩＩで切断した断面の一例を示す図である。
【発明を実施するための形態】
【０００６】
以下、図面を参照しつつ、本開示の積層型電子部品の実施形態について説明する。以下では、積層型電子部品の一例である積層セラミックコンデンサについて説明するが、本開示の積層型電子部品は、積層セラミックコンデンサに限定されず、積層型圧電素子、積層サーミスタ素子、積層チップコイル、およびセラミック多層基板等の様々な積層型電子部品に適用可能である。以下の説明で用いられる図は模式的なものであり、図面上の寸法比率等は現実のものとは必ずしも一致していない。本明細書では、一部の図面において、便宜的に、直交座標系ｘｙｚを定義する。ｘ軸方向は、長さ方向とも称される。ｙ軸方向は、幅方向とも称される。ｚ軸方向は、高さ方向または積層方向とも称される。以下、ｚ軸方向の正側を上方として、上面または下面等の語を用いることがある。
【０００７】
相対的に後に説明される実施形態については、相対的に先に説明される実施形態との相違点を中心に説明する。特に言及が無い事項については、先に説明される実施形態の説明が援用されたり、先に説明される実施形態の説明から類推されたりしてよい。また、いずれかの実施形態についての説明は、矛盾等が生じない限り、他の実施形態に適用されて構わない。
【０００８】
図１は、第１実施形態の積層セラミックコンデンサを示す斜視図であり、図２は、図１の積層セラミックコンデンサの素体部品を示す斜視図である。図３は、図１の切断面線ＩＩＩ－ＩＩＩで切断した断面の一例を示す図であり、図４は、図１の切断面線ＩＩＩ－ＩＩＩで切断した断面の他の例を示す図である。図５は、図３のＶ部を拡大して示す拡大断面図であり、図６は、図３のＶＩ部を拡大して示す拡大断面図である。図７は、外部電極の第２部分および下地電極に含まれる金属粒子の粒径の測定について説明する電子顕微鏡写真である。図８は、外部電極の第１部分および内部電極に含まれる金属粒子の粒径の測定について説明する電子顕微鏡写真である。図２では、図解を容易にするために、下地電極、および積層体の表面に露出した内部電極の端部にハッチングを付している。図５は、第１実施形態の積層セラミックコンデンサの断面におけるＶ部を示す図であるが、第２実施形態乃至第４実施形態の積層セラミックコンデンサの断面における、Ｖ部に対応する部位を示す図でもある。図６についても同様である。図５，６では、外部電極に含まれる金属粒子の一部を図示するとともに、下地電極および内部電極に含まれる金属粒子の図示を省略している。
【０００９】
第１実施形態に係る積層セラミックコンデンサ１０は、図１～３に示すように、素体部品１と、複数の外部電極４とを備える。素体部品１は、図２に示すように、積層体２と、複数の下地電極３とを含む。積層セラミックコンデンサ１０は、高さ方向（ｚ軸方向）の寸法Ｔが長さ方向（ｘ軸方向）の寸法Ｌおよび幅方向（ｙ軸方向）の寸法Ｗより小さい、薄型の積層セラミックコンデンサであってよい。
【００１０】
積層体２は、複数の内部電極５と複数の誘電体層６とが交互に積層されてなる。積層体２は、図２に示すように、略直方体状であってよい。積層体２は、複数の内部電極５と複数の誘電体層６との積層方向（ｚ軸方向）に互いに対向する第１面７ａおよび第２面７ｂを有している。積層体２は、積層方向に直交する長さ方向（ｘ軸方向）に互いに対向する第１端面８ａおよび第２端面８ｂ、ならびに、積層方向および長さ方向に直交する幅方向（ｙ軸方向）に互いに対向する第１側面９ａおよび第２側面９ｂを有している。以下、第１面７ａおよび第２面７ｂを纏めて主面７ａ，７ｂと記載することがあり、第１端面８ａおよび第２端面８ｂを纏めて端面８ａ，８ｂと記載することがあり、第１側面９ａおよび第２側面９ｂを纏めて側面９ａ，９ｂと記載することがある。主面７ａ，７ｂは、積層方向に垂直であってよい。端面８ａ，８ｂは、長さ方向に垂直であってよい。側面９ａ，９ｂは、幅方向に垂直であってよい。
（【００１１】以降は省略されています）
