公開番号2025164582
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068645
出願日2024-04-19
発明の名称吸着器及び冷凍装置
出願人ダイキン工業株式会社,国立大学法人東京大学
代理人弁理士法人新樹グローバル・アイピー
主分類F25B 37/00 20060101AFI20251023BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷凍サイクルを流れる冷媒の圧力変化を利用して冷媒を吸着材に吸着及び脱着させる際にヒートロスを抑制できる吸着器を提供する。

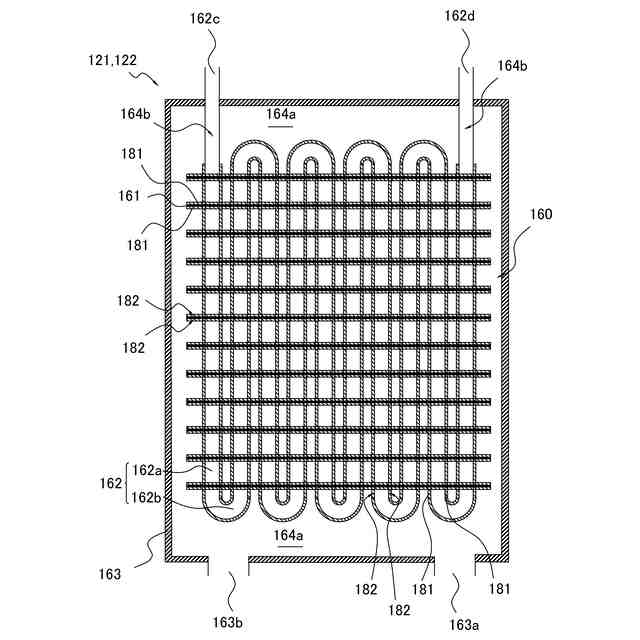

【解決手段】吸着器121,122は、冷凍装置100に用いられる。冷凍装置100には、冷媒が循環する。吸着器121,122は、ケーシング163と、吸着材181と、熱回収部材160と、を備える。ケーシング163には、冷媒が流入する。吸着材181は、冷媒の圧力の変化に応じて、冷媒を吸着及び脱着する。熱回収部材160は、ケーシング163の内部に配置される。熱回収部材160には、吸着材181が担持される。熱回収部材160は、熱媒体と接触する。熱回収部材160と、ケーシング163と、は、間隔を空けて配置される。
【選択図】図3
特許請求の範囲【請求項１】
冷媒が循環する冷凍装置に用いられる吸着器（１２１，１２２）であって、
前記冷媒が流入するケーシング（１６３）と、
前記冷媒の圧力の変化に応じて、前記冷媒を吸着及び脱着する吸着材（１８１）と、
前記ケーシングの内部に配置され、前記吸着材が担持され、熱媒体と接触する熱回収部材（１６０）と、
を備え、
前記熱回収部材と、前記ケーシングと、は、間隔を空けて配置される、
吸着器。
続きを表示（約 690 文字）【請求項２】
前記熱回収部材と、前記ケーシングと、の間に配置される断熱部材（１９０）、
をさらに備え、
前記断熱部材の熱伝導率は、前記ケーシングの材料の熱伝導率未満である、
請求項１に記載の吸着器。
【請求項３】
前記熱回収部材と、前記ケーシングと、の間に、前記冷媒が充満している、
請求項１に記載の吸着器。
【請求項４】
前記断熱部材は、前記ケーシングの内表面にコーティングされる、
請求項２に記載の吸着器。
【請求項５】
前記ケーシングは、内ケーシング（１６３ｘ）と外ケーシング（１６３ｙ）との二重構造である、
請求項１に記載の吸着器。
【請求項６】
前記熱回収部材は、鉛直方向に対して交差するフィン（１６１）を有する、
請求項１に記載の吸着器。
【請求項７】

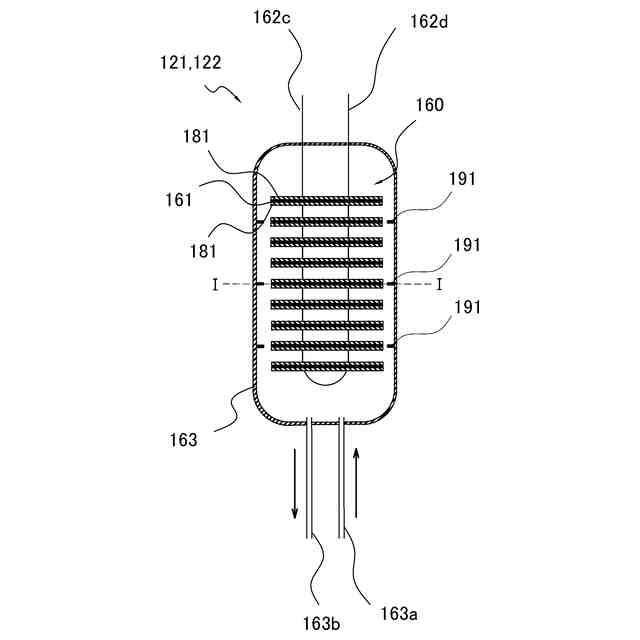

前記熱回収部材と、前記ケーシングと、の間に配置される仕切り板（１９１）、
をさらに備える、
請求項１に記載の吸着器。
【請求項８】
前記仕切り板は、鉛直方向に対して交差する、
請求項７に記載の吸着器。
【請求項９】

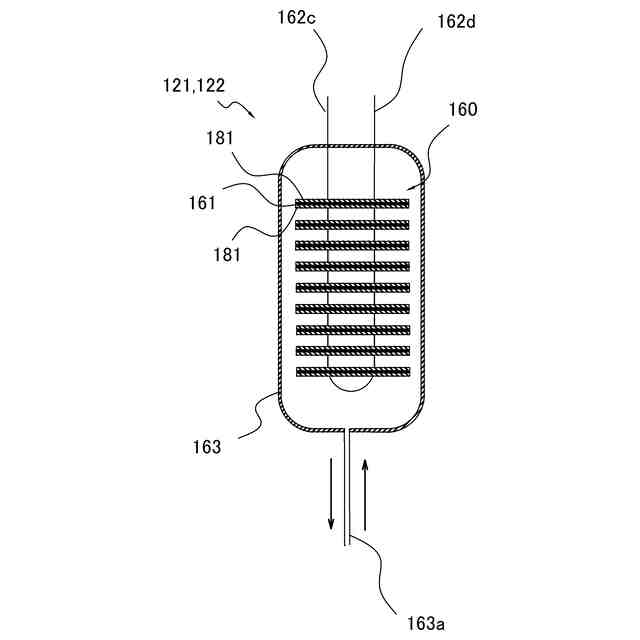

前記ケーシング内における前記冷媒の入口及び出口（１６３ａ）は、同一である、
請求項１に記載の吸着器。
【請求項１０】
前記吸着材は、金属イオンと、有機配位子と、を含む金属有機構造体を有する、
請求項１に記載の吸着器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
吸着器及び冷凍装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、吸着式冷凍サイクルを備える冷凍装置が用いられている。このような冷凍装置として、特許文献１（米国特許出願公開第２０２３／０４１７４５９号明細書）には、冷媒の吸着及び脱着が交互に繰り返される一対の吸着器を有する熱源側回路と、冷媒の吸着熱又は脱着熱を回収するための熱媒体が循環する利用側回路と、を備える冷凍装置が開示されている。熱源側回路では、一方の吸着器で冷媒が吸着され、他方の吸着器で冷媒が脱着されるモードと、当該一方の吸着器で冷媒が脱着され、当該他方の吸着器で冷媒が吸着されるモードと、が交互に切り替えられる。これにより、利用側回路では、熱媒体によって、熱源側回路から熱が連続的に回収される。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
吸着材での冷媒の吸着又は脱着による熱が、利用側回路を循環する熱媒体以外の物に伝わると、ヒートロスが生じる。
【課題を解決するための手段】
【０００４】
第１観点の吸着器は、冷凍装置に用いられる。冷凍装置には、冷媒が循環する。吸着器は、ケーシングと、吸着材と、熱回収部材と、を備える。ケーシングには、冷媒が流入する。吸着材は、冷媒の圧力の変化に応じて、冷媒を吸着及び脱着する。熱回収部材は、ケーシングの内部に配置される。熱回収部材には、吸着材が担持される。熱回収部材は、熱媒体と接触する。熱回収部材と、ケーシングと、は、間隔を空けて配置される。
【０００５】
第１観点の吸着器は、熱回収部材がケーシングに接触しないため、冷媒の吸着又は脱着による熱がケーシングに伝わりにくくなる。その結果、ヒートロスが抑制される。
【０００６】
第２観点の吸着器は、第１観点の吸着器であって、断熱部材をさらに備える。断熱部材は、熱回収部材と、ケーシングと、の間に配置される。断熱部材の熱伝導率は、ケーシングの材料の熱伝導率未満である。
【０００７】
第３観点の吸着器は、第１観点又は第２観点の吸着器であって、熱回収部材と、ケーシングと、の間に、冷媒が充満している。
【０００８】
第４観点の吸着器は、第２観点の吸着器であって、断熱部材は、ケーシングの内表面にコーティングされる。
【０００９】
第５観点の吸着器は、第１観点～第４観点のいずれか１つの吸着器であって、ケーシングは、内ケーシングと外ケーシングとの二重構造である。
【００１０】
第６観点の吸着器は、第１観点～第５観点のいずれか１つの吸着器であって、熱回収部材は、フィンを有する。フィンは、鉛直方向に対して交差する。
（【００１１】以降は省略されています）
