特許ウォッチ

公開番号2025154620
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057727
出願日2024-03-29
発明の名称冷凍装置
出願人ダイキン工業株式会社
代理人個人,個人
主分類F25B 41/40 20210101AFI20251002BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷媒回路に生じた微小な隙間を容易に補修できる技術を提供する。
【解決手段】冷凍装置1は、冷媒回路10を有する。冷媒回路10には、強燃性冷媒、臭気成分、冷媒漏洩防止剤100が封入されている。冷媒漏洩防止剤100は、冷媒回路10に生じた直径または水力直径が30μm以下の隙間を補修する。これにより、冷凍装置1は、冷媒回路10に封入された冷媒漏洩防止剤100によって、冷媒回路10に生じた微小な隙間を容易に補修できる。

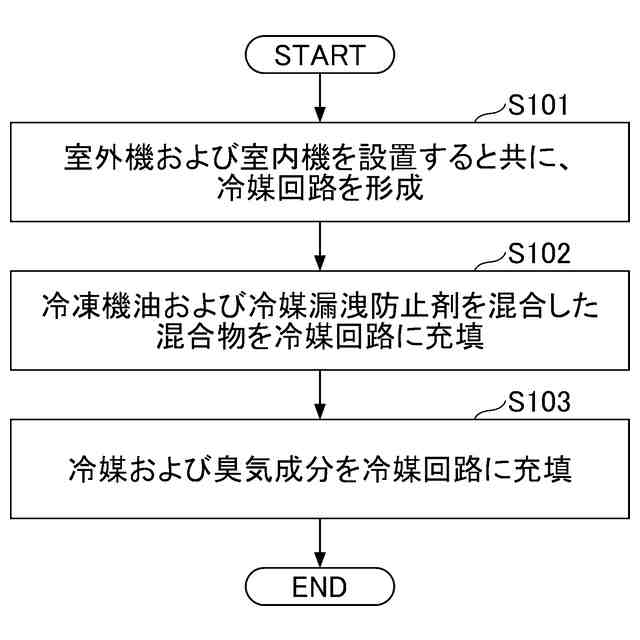

【選択図】図4
特許請求の範囲【請求項１】
冷媒回路（１０）を有する冷凍装置（１）であって、
前記冷媒回路（１０）には、強燃性冷媒、臭気成分、冷媒漏洩防止剤（１００）が封入されており、
前記冷媒漏洩防止剤（１００）は、前記冷媒回路（１０）に生じた直径または水力直径が３０μｍ以下の隙間（１５ｃ、２２ｃ）を補修する、
冷凍装置。
続きを表示（約 850 文字）【請求項２】

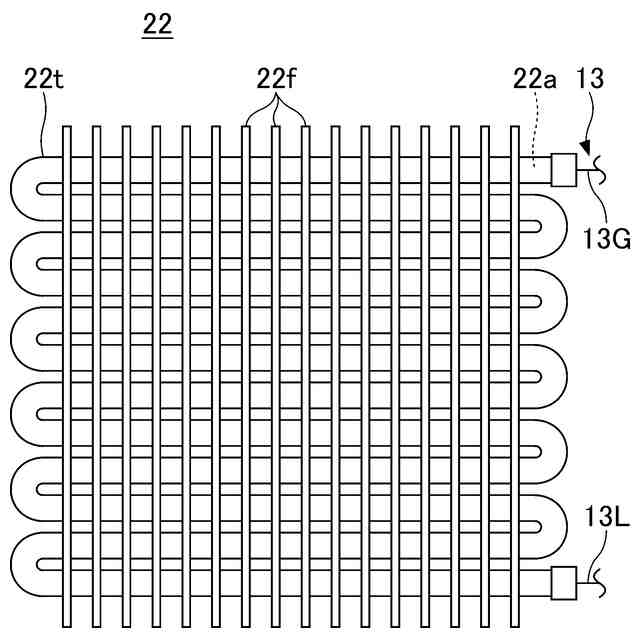

前記冷媒回路（１０）は、熱交換器（２２）を備え、
前記隙間（２２ｃ）は、前記熱交換器（２２）の伝熱管（２２ｔ）に生じた孔である、
請求項１に記載の冷凍装置。
【請求項３】

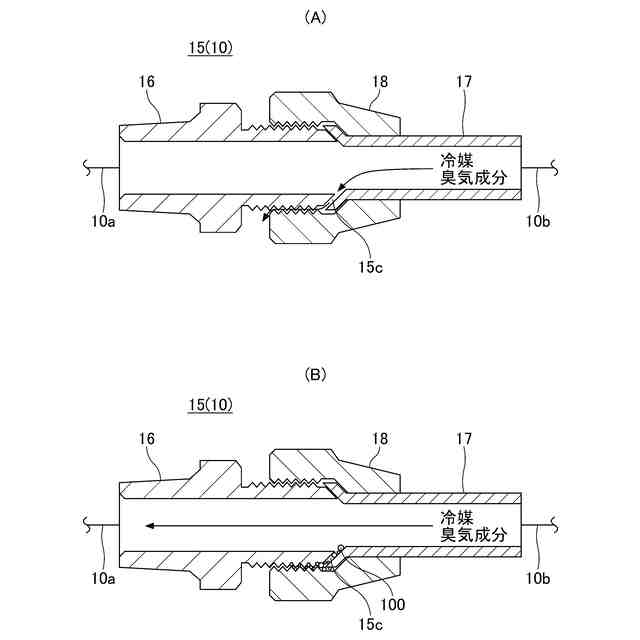

前記冷媒回路（１０）は、少なくとも２つの配管（１０ａ、１０ｂ）と、少なくとも前記２つの配管（１０ａ、１０ｂ）を接続したフレア接続部（１５）と、を有し、
前記隙間（１５ｃ）は、前記フレア接続部（１５）に形成される、
請求項１に記載の冷凍装置。
【請求項４】
前記冷媒漏洩防止剤（１００）は、前記隙間（１５ｃ、２２ｃ）に凝集して前記隙間（１５ｃ、２２ｃ）に埋まる有機の微粒子または無機の微粒子である、
請求項１乃至３のいずれか１項に記載の冷凍装置。
【請求項５】
前記有機の微粒子または無機の微粒子は、フッ素含有樹脂またはシリコン含有樹脂を含む、
請求項４に記載の冷凍装置。
【請求項６】
前記冷媒漏洩防止剤（１００）は、水分と反応してシーラントを形成する化合物である、
請求項１乃至３のいずれか１項に記載の冷凍装置。
【請求項７】
前記冷媒漏洩防止剤（１００）は、重合反応を起こしシーラントを形成する高分子モノマーを含む化合物である、
請求項１乃至３のいずれか１項に記載の冷凍装置。
【請求項８】
前記強燃性冷媒は、炭化水素系を主成分とする冷媒である、
請求項１乃至３のいずれか１項に記載の冷凍装置。
【請求項９】
前記臭気成分は、硫黄を含む化合物である、
請求項１乃至３のいずれか１項に記載の冷凍装置。
【請求項１０】
前記臭気成分は、テトラヒドロチオフェン、ジメチルスルフィド、エチルメチルスルフィドのいずれか、またはこれらの１つ以上を成分として含む、
請求項９に記載の冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷凍装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、地球温暖化係数であるＧＷＰ（Global Warming Potential）値が低い冷媒として強燃性冷媒を冷媒回路に封入した冷凍装置が知られている。この種の冷凍装置は、冷媒回路からの冷媒の漏出を早期に認識して、冷媒の燃焼を回避することが重要となる。
【０００３】
特許文献１には、冷媒の他に、硫黄系着臭剤である臭気成分を冷媒回路に封入した冷凍サイクル装置が開示されている。冷媒回路からの冷媒の漏出に伴って臭気成分も一緒に漏出することで、周囲の人間が異常を認識して必要な対処を図ることが可能となる。
【先行技術文献】
【特許文献】
【０００４】
特許第７１６２７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、冷媒回路を構成する配管等は、経年劣化によって微小な隙間が発生することがある。このような微小な隙間に対しては、臭気成分が漏れることで周囲の人間に異常を認識させるよりも、隙間を自動的に修復するように構成することが望ましい。
【０００６】
本開示は、冷媒回路に生じた微小な隙間を容易に補修できる技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様は、冷媒回路を有する冷凍装置であって、前記冷媒回路には、強燃性冷媒、臭気成分、冷媒漏洩防止剤が封入されており、前記冷媒漏洩防止剤は、前記冷媒回路に生じた直径または水力直径が３０μｍ以下の隙間を補修する。
【０００８】
上記によれば、冷凍装置は、冷媒漏洩防止剤によって、冷媒回路に生じた微小な隙間を容易に補修できる。すなわち、冷凍装置は、冷媒回路の３０μｍ以下の隙間については冷媒漏洩防止剤によって自動的に埋めて臭気成分の漏れを防止する。その一方で、冷凍装置は、３０μｍを上回る隙間によって冷媒が多量に漏れる場合には、臭気成分によって冷媒の漏れを周囲の人間に感知させることができる。言い換えれば、冷凍装置は、臭気成分と冷媒漏洩防止剤を組み合わせることで、冷媒回路の補修と、周囲の人間への報知とを選択的に行うことが可能となる。
【０００９】
また、前記冷媒回路は、熱交換器を備え、前記隙間は、前記熱交換器の伝熱管に生じた孔である。
【００１０】
これにより、冷凍装置は、伝熱管に生じた隙間を冷媒漏洩防止剤によって容易に閉塞することができる。
（【００１１】以降は省略されています）
