公開番号2025167373
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071916
出願日2024-04-25
発明の名称冷蔵庫
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類F25D 29/00 20060101AFI20251030BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】ドアスイッチ内へのウレタン侵入を抑制し、防露パイプのバックアップを強化し、組み立て性が向上される冷蔵庫を提供する。
【解決手段】前面に開口部が設けられ、内部に貯蔵室が設けられた断熱箱体を備え、断熱箱体には、貯蔵室を仕切る仕切り部が設けられ、仕切り部の内部には、断熱材によって充填される充填空間と、ドアの開閉を検知するドアスイッチと、ドアスイッチを収納するベーススイッチと、内部に冷媒が流される管状部材と、管状部材を支持する支持部とが設けられ、支持部は、ベーススイッチに一体に形成される。
【選択図】図2
特許請求の範囲【請求項１】
前面に開口部が設けられ、内部に貯蔵室が設けられた断熱箱体を備え、前記断熱箱体には、前記貯蔵室を仕切る仕切り部が設けられ、前記仕切り部の内部には、断熱材によって充填される充填空間と、扉の開閉を検知するドアスイッチと、前記ドアスイッチを収納するベーススイッチと、内部に冷媒が流される管状部材と、前記管状部材を支持する支持部とが設けられ、前記支持部は、前記ベーススイッチに一体に形成されることを特徴とする冷蔵庫。
続きを表示（約 370 文字）【請求項２】
前記仕切り部の前面を形成する前面板を備え、前記前面板と前記仕切り部との間で、前記ベーススイッチを備えない部分には前記断熱材が前記前面板の裏面まで充填されることを特徴とする請求項１に記載の冷蔵庫。
【請求項３】
前記ベーススイッチは、前記ドアスイッチと接続するコネクタを収納する収納部を形成し、前記収納部の周縁部で前記管状部材に対向する位置に前記支持部を形成したことを特徴とする請求項１に記載の冷蔵庫。
【請求項４】
前記支持部は、前記管状部材を前記前面板に接触させて支持することを特徴とする請求項１に記載の冷蔵庫。
【請求項５】
前記支持部には軟質性フォーム部材が備えられ、前記軟質性フォーム部材と前記前面板との間に前記管状部材が配置することを特徴とする請求項４に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、冷蔵庫の仕切壁にドアの開閉を検知するドアスイッチ(リードスイッチ)を備えた冷蔵庫を開示している。この冷蔵庫のドアスイッチの背面には成形断熱材が配置し、成形断熱材は、仕切壁に充填され現場発泡するウレタンがドアスイッチが配置する箇所に侵入しないように左右幅方向全体に構成されている。このため仕切壁の前面にはウレタンは充填されない構成となっている。また仕切壁に押圧して仕切壁の結露を抑制する防露パイプが備えられ、さらにドアを保持するヒンジが仕切壁にビス等の工具で固定されている。これによって、仕切壁にはヒンジが固定され、防露パイプが押圧されて形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１０１８０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、ドアスイッチ内へのウレタン侵入を抑制し、防露パイプのバックアップを強化し、組み立て性が向上される冷蔵庫を提供する。
【課題を解決するための手段】
【０００５】
本開示における冷蔵庫は、前面に開口部が設けられ、内部に貯蔵室が設けられた断熱箱体を備え、前記断熱箱体には、前記貯蔵室を仕切る仕切り部が設けられ、前記仕切り部の内部には、断熱材によって充填される充填空間と、ドアの開閉を検知するドアスイッチと、前記ドアスイッチを収納するベーススイッチと、内部に冷媒が流される管状部材と、前記管状部材を支持する支持部とが設けられ、前記支持部は、前記ベーススイッチに一体に形成される。
【発明の効果】
【０００６】
本開示における冷蔵庫は、管状部材を支持する支持部がベーススイッチに一体に形成される。そのため、冷蔵庫では、部品点数の増加を抑制し、組み立て性が向上される。
【図面の簡単な説明】
【０００７】

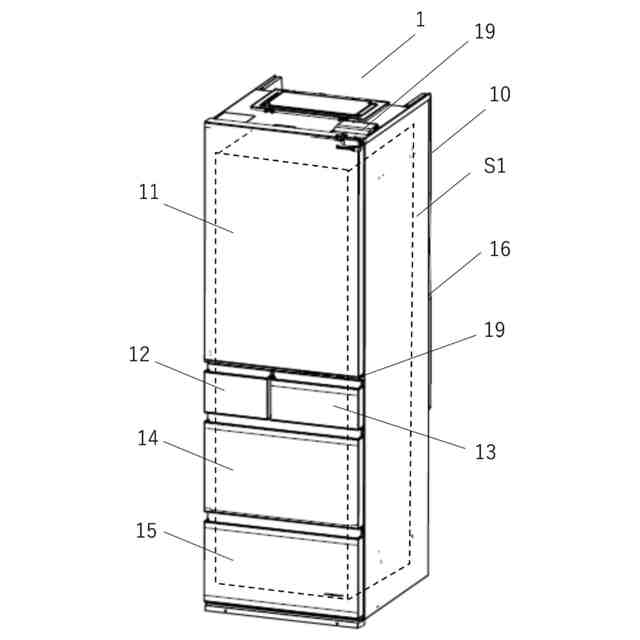

本開示の実施の形態に係る冷蔵庫の斜視図

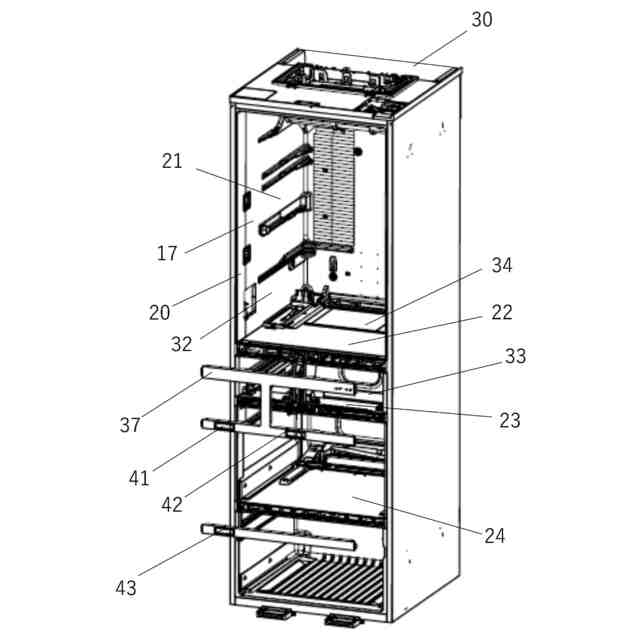

冷蔵庫の分解斜視図
仕切り部を示す斜視図

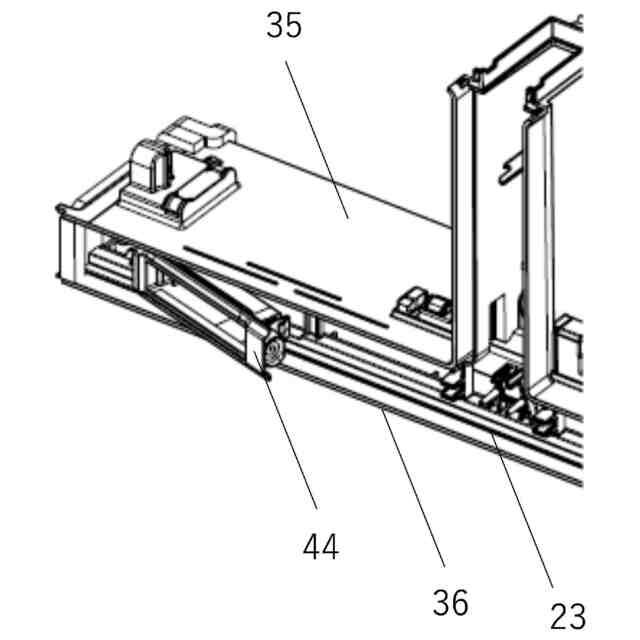

仕切り部を示す要部斜視図
仕切り部のベーススイッチ取付け前の平面図
仕切り部のベーススイッチ取付け後の平面図

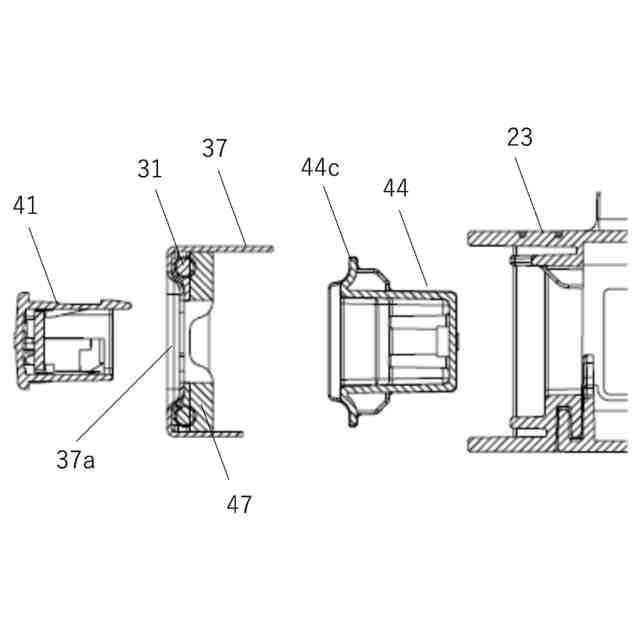

仕切り部のドアスイッチ分解図

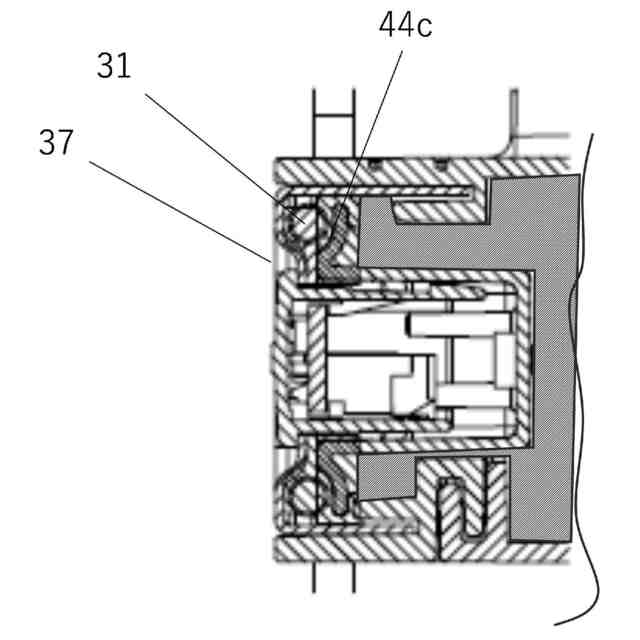

仕切り部のドアスイッチ縦断面図

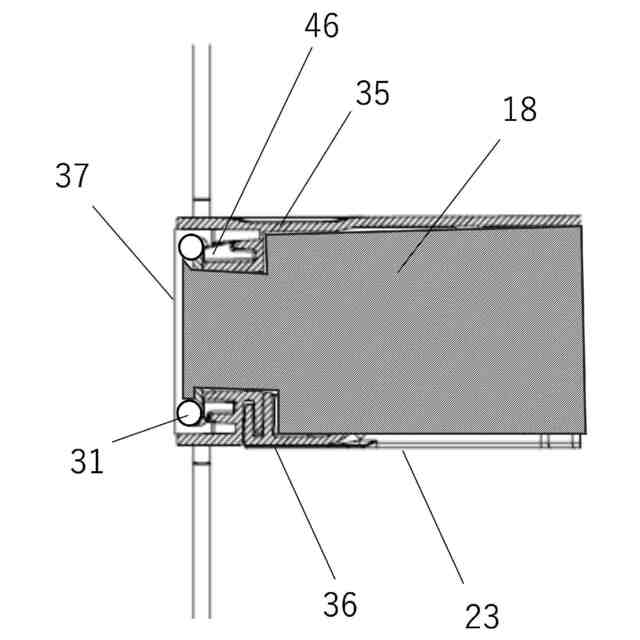

断熱材が充填された仕切り部を示す縦断面図
防露パイプに前面板固定時の斜視図
内箱に防露パイプを設置した状態の斜視図
図１０の要部断面図
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が必要以上に冗長になるのを避け、当業者の理解を容易にするためである。
【０００９】
なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
【００１０】
（実施の形態）
以下、図１～図９を用いて、実施の形態を説明する。なお、各図に示す符号Ｘは、設置状態における冷蔵庫１、及び断熱箱体１０の前方を示し、符号Ｚは、冷蔵庫１の上方を示し、符号Ｙは、冷蔵庫１、及び断熱箱体１０の左方を示す。以下の説明において、各方向は、これらの冷蔵庫１の方向に沿った方向である。
（【００１１】以降は省略されています）
