公開番号2025162737
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066130
出願日2024-04-16
発明の名称冷却貯蔵庫
出願人フクシマガリレイ株式会社
代理人個人
主分類F25C 1/00 20060101AFI20251021BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】製氷機が付設された冷却貯蔵庫において、ホットガス用のバイパス管を開閉する電磁弁を的確に空冷して、熱による電磁弁の劣化を防止する。
【解決手段】貯蔵室4を冷却する冷却ユニット8は、ユニットベース13上に搭載される蒸気圧縮式の冷凍機14と、冷凍機14の高圧部を空冷する冷却ファン22とを備える。製氷機10は、製氷ユニット36と、圧縮機46と凝縮器47を含み製氷ユニット36に冷媒を供給するコンデンシングユニット39と、凝縮器47を迂回して圧縮機46を製氷ユニット36に接続するバイパス管66とを備える。製氷機10の圧縮機46と冷却ユニット8の冷却ファン22との間に、冷却ファン22からの送風が圧縮機46に流れることを防ぐ遮断構造38が形成されている。バイパス管66を開閉する電磁弁68が、冷却ユニット8のユニットベース13上に配置されて、冷却ファン22によって空冷される。

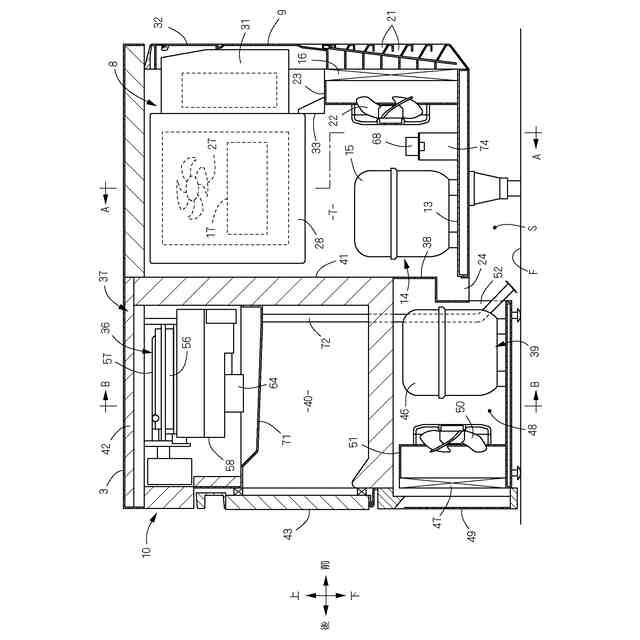

【選択図】図1

特許請求の範囲【請求項１】
冷却ユニット（８）により冷却される貯蔵室（４）と、貯蔵室（４）の外側に設置される製氷機（１０）とを備える冷却貯蔵庫であって、
冷却ユニット（８）は、ユニットベース（１３）と、ユニットベース（１３）上に搭載される蒸気圧縮式の冷凍機（１４）と、冷凍機（１４）の高圧部を空冷する冷却ファン（２２）とを備えており、
製氷機（１０）は、製氷用水を氷結させて氷を製造する製氷ユニット（３６）と、圧縮機（４６）と凝縮器（４７）を含み製氷ユニット（３６）に冷媒を供給するコンデンシングユニット（３９）と、凝縮器（４７）を迂回して圧縮機（４６）を製氷ユニット（３６）に接続するバイパス管（６６）とを備えており、
製氷機（１０）の圧縮機（４６）と冷却ユニット（８）の冷却ファン（２２）との間に、冷却ファン（２２）からの送風が圧縮機（４６）に流れることを防ぐ遮断構造（３８）が形成されており、
バイパス管（６６）を開閉する電磁弁（６８）が、冷却ユニット（８）のユニットベース（１３）上に配置されて、冷却ファン（２２）によって空冷されることを特徴とする冷却貯蔵庫。
続きを表示（約 220 文字）【請求項２】
製氷機（１０）は、コンデンシングユニット（３９）を空冷する第２冷却ファン（５０）を備えており、
電磁弁（６８）の開放時に第２冷却ファン（５０）が停止される請求項１に記載の冷却貯蔵庫。
【請求項３】
電磁弁（６８）は、通電時にのみ開くノーマルクローズ型であり、
電磁弁（６８）の閉鎖中かつ冷凍機（１４）の停止中に、冷却ファン（２２）が停止する請求項１または２に記載の冷却貯蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、製氷機が付設された冷却貯蔵庫に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
この種の冷却貯蔵庫は、例えば特許文献１に開示されている。特許文献１の冷却貯蔵庫は、貯蔵対象物を貯蔵するための貯蔵室を有する断熱箱体と、貯蔵室を冷却するための第１冷却装置と、氷を生成するための製氷ユニットとを備える。縦長の直方体形状の断熱箱体は、上下および左右の４つの部屋に画成されており、その右下の部屋に製氷ユニットが収容されている。製氷ユニットは、水を凍結させる製氷部と、製氷部で生成した氷を貯蔵する貯氷部と、製氷部を冷却する第２冷却装置とを含んで構成されている。
【０００３】
第２冷却装置は、圧縮機と凝縮器と膨張弁と蒸発管とを備え、これらは冷媒管によって連結されている。圧縮機で圧縮された冷媒は、凝縮器でファンの送風により冷却されて凝縮し、次いで膨張弁で減圧されたのち蒸発管に至り、製氷ユニットの製氷部を冷却する。さらに第２冷却装置は、圧縮機で圧縮された冷媒いわゆるホットガスを蒸発管へ送るバイパス管と、バイパス管を開閉する電磁弁（ホットガス弁）とを備える。この電磁弁を開くと、圧縮機から蒸発管にホットガスが供給されて、蒸発管を介して製氷部が加熱され、製氷部において形成された氷の表面が融解して、氷が製氷部から落下するように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１０６１４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ホットガス用のバイパス管を開閉する電磁弁は、通電により発熱するため、凝縮器を冷却するファンを利用して空冷することが望ましい。しかし、製氷ユニットの離氷工程中にファンを駆動させると、圧縮機が空冷されてホットガスの温度が下がり、離氷工程が長引くなどの不都合が生じることから、ファンを無条件で駆動させることはできない。
【０００６】
本発明の目的は、製氷機が付設された冷却貯蔵庫において、ホットガス用のバイパス管を開閉する電磁弁を的確に空冷して、熱による電磁弁の劣化を防止することにある。
【課題を解決するための手段】
【０００７】

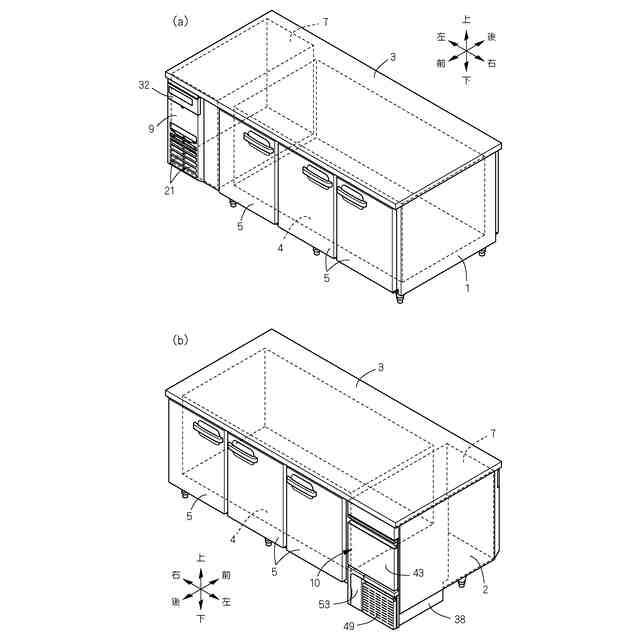

本発明は、冷却ユニット８により冷却される貯蔵室４と、貯蔵室４の外側に設置される製氷機１０とを備える冷却貯蔵庫を対象とする。冷却ユニット８は、ユニットベース１３と、ユニットベース１３上に搭載される蒸気圧縮式の冷凍機１４と、冷凍機１４の高圧部を空冷する冷却ファン２２とを備える。製氷機１０は、製氷用水を氷結させて氷を製造する製氷ユニット３６と、圧縮機４６と凝縮器４７を含み製氷ユニット３６に冷媒を供給するコンデンシングユニット３９と、凝縮器４７を迂回して圧縮機４６を製氷ユニット３６に接続するバイパス管６６とを備える。製氷機１０の圧縮機４６と冷却ユニット８の冷却ファン２２との間に、冷却ファン２２からの送風が圧縮機４６に流れることを防ぐ遮断構造３８が形成されている。そして、バイパス管６６を開閉する電磁弁６８が、冷却ユニット８のユニットベース１３上に配置されて、冷却ファン２２によって空冷されることを特徴とする。
【０００８】

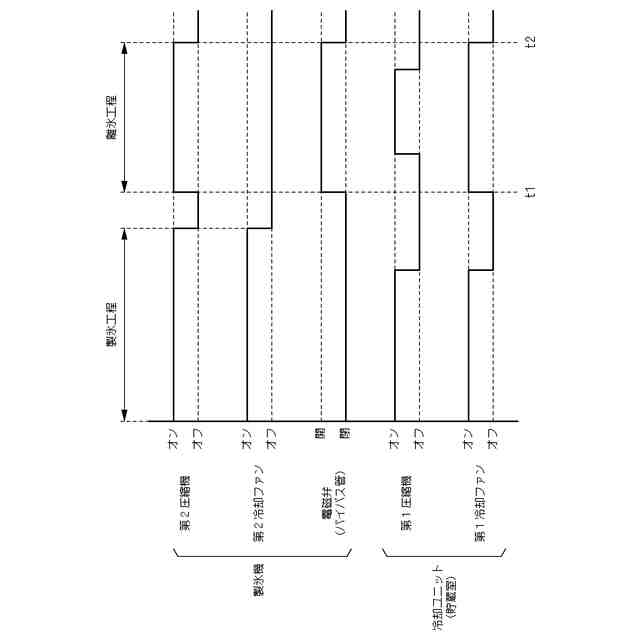

製氷機１０は、コンデンシングユニット３９を空冷する第２冷却ファン５０を備えており、電磁弁６８の開放時に第２冷却ファン５０が停止される。
【０００９】
電磁弁６８は、通電時にのみ開くノーマルクローズ型であり、電磁弁６８の閉鎖中かつ冷凍機１４の停止中に、冷却ファン２２が停止する。
【発明の効果】
【００１０】
本発明においては、冷却ユニット８に冷却される貯蔵室４と、貯蔵室４の外側に設置される製氷機１０とを備える冷却貯蔵庫において、製氷機１０の圧縮機４６と冷却ユニット８の冷却ファン２２との間に、冷却ファン２２からの送風が圧縮機４６に流れることを防ぐ遮断構造３８を形成する。加えて、製氷機１０の凝縮器４７を迂回して圧縮機４６を製氷ユニット３６に接続するバイパス管６６を開閉する電磁弁６８を、冷却ユニット８のユニットベース１３上に配置して、当該電磁弁６８が冷却ファン２２によって空冷されるようにする。上記構成によれば、冷却ファン２２を駆動することで、製氷機１０の電磁弁６８を確実に空冷することができる。加えて、遮断構造３８を設けたことにより、冷却ファン２２からの送風により圧縮機４６が空冷されることを防ぐことができる。以上のように、本発明によれば、冷却ファン２２を駆動したとき、製氷機１０の圧縮機４６を空冷することなく、製氷機１０の電磁弁６８を空冷することができるので、冷却ファン２２からの送風により製氷機１０の圧縮機４６が空冷される構成において生じ得る、圧縮機４６内のホットガスの温度が下がり、離氷工程が長時間化する問題が生じることを防ぐことができる。また、本発明によれば、上記のように離氷工程が長時間化する問題を憂慮することなく、冷却ファン２２を連続運転して、バイパス管６６を開閉する電磁弁６８を的確に空冷することができるので、熱により電磁弁６８が劣化することを確実に防ぐことができる。さらに、冷却ユニット８の冷却ファン２２により電磁弁６８を空冷する構成であるため、電磁弁６８を空冷するための専用のファンを設ける構成に比べて、冷却貯蔵庫のコスト上昇を抑えることができる。
（【００１１】以降は省略されています）
