公開番号2025159854
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062667
出願日2024-04-09
発明の名称膨張弁
出願人株式会社不二工機
代理人
主分類F25B 41/335 20210101AFI20251015BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】弁室内周面の摩耗の増大を防止しつつ、制振効果を向上できる膨張弁を提供すること。
【解決手段】膨張弁1は、弁本体10と、弁体20と、付勢装置40と、制振ばね70とを備える。付勢装置40は、弁室11内において、弁体20を挟んでオリフィス12と反対側に設けられる。付勢装置40は、コイルばね41と、コイルばね41が内方に配置されてコイルばね41を支持する筒状の支持部44とを備える。制振ばね70は、弁体20とコイルばね41との間に配置される基部71と、基部71から延出する複数の脚部72とを備える。脚部72は、弁室11の内周面に向かって延出する第1の部分と、支持部44側に屈曲するとともに弁室11の内周面に摺接する連結部と、支持部44に向かって延びてオリフィス12の軸方向で連結部を挟んでオリフィス12の反対側で支持部44の外周面に摺接する第2の部分とを備える。
【選択図】図1
特許請求の範囲【請求項１】
弁室とオリフィスとを有する弁本体と、
前記弁室に配置された弁体と、
前記弁室内において、前記弁体を挟んで前記オリフィスと反対側に設けられる付勢装置であって、前記弁体を前記オリフィスに向かって付勢するコイルばねと、前記コイルばねが内方に配置されて前記コイルばねを支持する筒状の支持部とを備える付勢装置と、
前記弁体と前記付勢部材との間に配置される基部と、前記基部から延出する複数の脚部とを備える制振ばねと、
を具備し、
前記脚部は、前記弁室の内周面に向かって延出する第１の部分と、前記第１の部分に形成されて前記支持部側に屈曲するとともに前記弁室の内周面に圧接する肘部と、前記肘部に形成されて前記支持部に向かって延び、前記オリフィスの軸方向で、前記肘部を挟んで前記オリフィスと反対側で前記支持部の外周面に圧接する第２の部分とを備える制振ばねと、
を具備する膨張弁。
続きを表示（約 310 文字）【請求項２】
前記肘部は、前記弁室の前記内周面に向かって突出する第１の突出部を有し、
前記第１の突出部の一部が前記内周面に圧接する、
請求項１に記載の膨張弁。
【請求項３】
前記第２の部分は、前記支持部の前記外周面に向かって突出する第２の突出部を有し、
前記第２の突出部の一部が前記外周面に圧接する、
請求項１または２に記載の膨張弁。
【請求項４】
前記第２の部分は、前記支持部から離れる側に向かって屈曲する屈曲部を有し、
前記屈曲部の、前記外周面に面する谷部の一部が前記支持部に圧接する、
請求項１または２に記載の膨張弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、膨張弁に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従前から、空調用の冷凍サイクルに膨張弁が用いられている。膨張弁として、弁室に配置された弁体の振動を抑制する制振ばねを備える膨張弁が知られている。制振ばねとして、弁体と一体的に構成されて複数の脚部を備える制振ばねが知られている。複数の脚部は、弁室の内周面に圧接しており、板ばねとして作用する。この種の制振ばねは、弁体と一体的に変位し、この変位の際に複数の脚部が弁室の内周面に摺接する。弁体に生じた振動は、複数の脚部の弁室の内周面に対する摺接によって吸収されることで、抑制される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６６９７９７６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の複数の脚部を備える制振ばねは、制振効果を向上する為に、複数の脚部の弁室内周面に対する荷重を増大することが考えられる。
しかしながら、弁室を内部に有する弁本体は、一般的にアルミニウムを主材料として形成されている。一方、制振ばねは、ステンレスを主材料として形成されている。このように、制振ばねの硬度が弁室内周面の硬度より高い。このため、複数の脚部の弁室内周面に対する荷重を増大すると、弁室内周面の摩耗量が大きくなるおそれがある。
【０００５】
本発明は、弁室内周面の摩耗の増大を防止しつつ、制振効果を向上できる膨張弁を提供することを目的とする。
【課題を解決するための手段】
【０００６】
膨張弁は、弁本体と、弁体と、付勢装置と、制振ばねとを備える。前記弁本体は、弁室とオリフィスとを有している。前記弁体は、前記弁室に配置される。前記付勢装置は、前記弁室内において、前記弁体を挟んで前記オリフィスと反対側に設けられる。前記付勢装置は、前記弁体を前記オリフィスに向かって付勢するコイルばねと、前記コイルばねが内方に配置されて前記コイルばねを支持する筒状の支持部とを備える。前記制振ばねは、前記弁体と前記コイルばねとの間に配置される基部と、前記基部から延出する複数の脚部とを備える。前記脚部は、前記弁室の内周面に向かって延出する第１の部分と、前記第１の部分に形成されて前記支持部側に屈曲するとともに前記弁室の内周面に圧接する肘部部と、前記肘部に形成されて前記支持部に向かって延び、前記オリフィスの軸方向で、前記肘部を挟んで前記オリフィスと反対側で前記支持部の外周面に圧接する第２の部分とを備える。
【発明の効果】
【０００７】
本発明によれば、弁室内周面の摩耗の増大を防止しつつ、制振効果を向上できる膨張弁を提供できる。
【図面の簡単な説明】
【０００８】

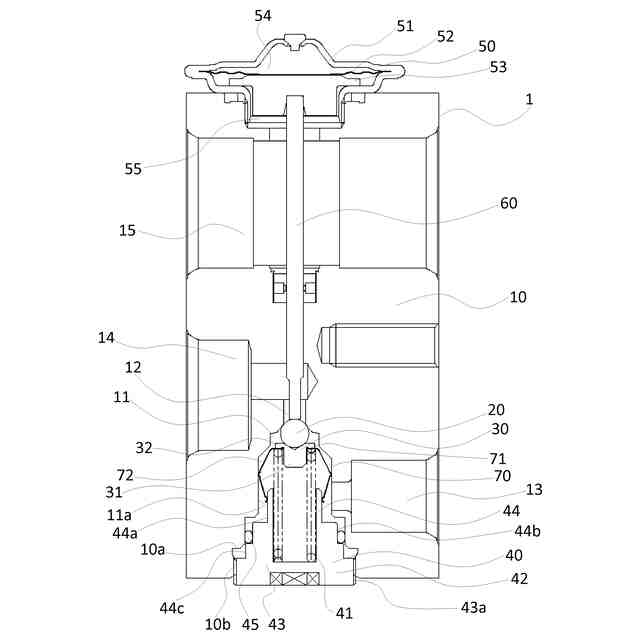

本発明の第１の実施形態に係る膨張弁を示す断面図。

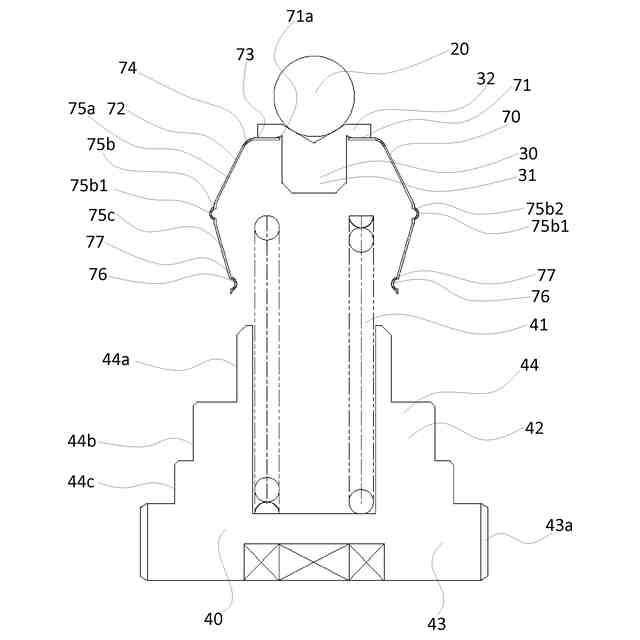

同膨張弁の要部を一部分解して示す断面図。

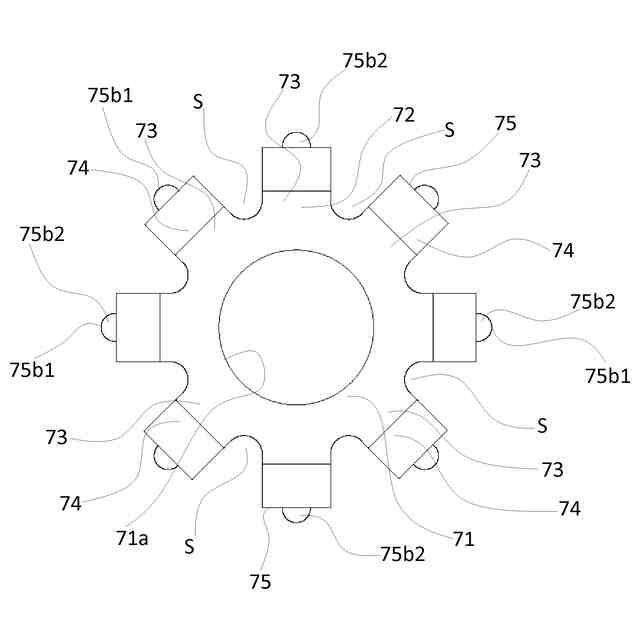

同膨張弁の制振ばねを示す平面図。

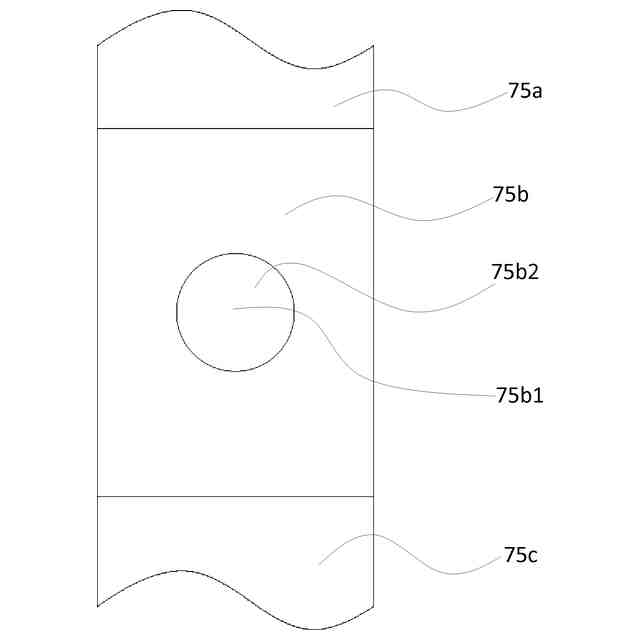

同膨張弁の肘部及びその近傍を示す平面図。

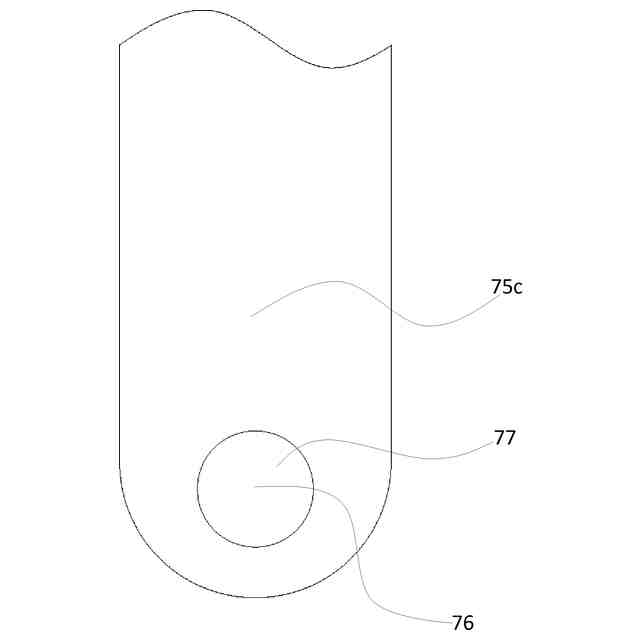

同膨張弁の突出部及びその近傍を示す平面図。

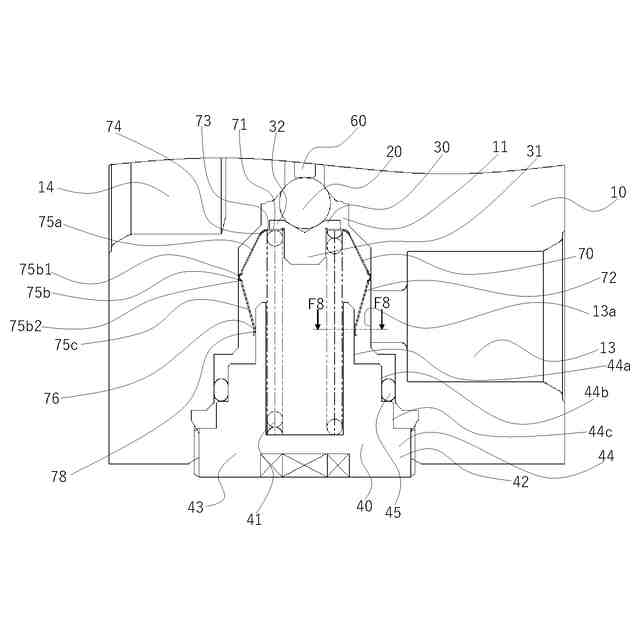

本発明の第２の実施形態に係る膨張弁の要部を示す断面図。

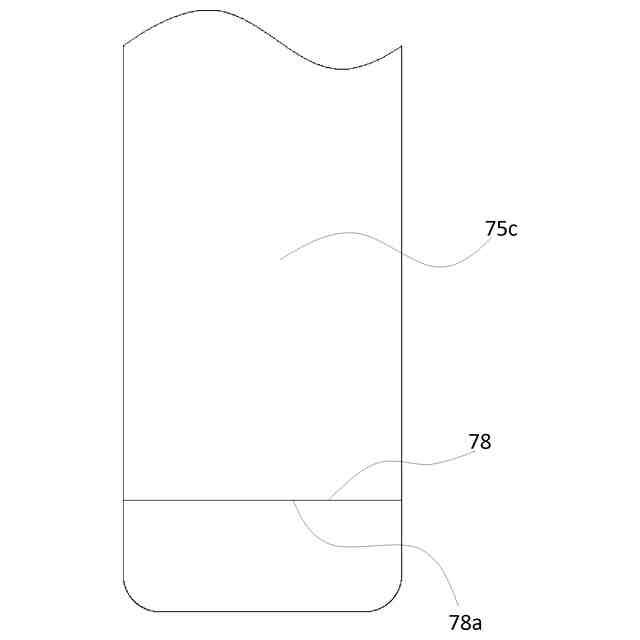

同膨張弁の制振ばねの屈曲部及びその近傍を示す平面図。

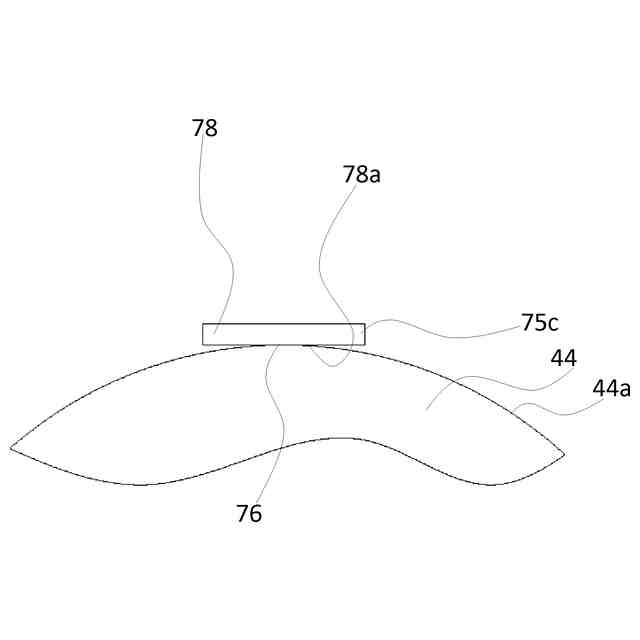

図６の断面Ｆ８－Ｆ８線に沿って示す断面図。
本発明の第４の実施形態に係る膨張弁の要部を示す断面図。
同膨張弁の変形例を示す断面図。
【発明を実施するための形態】
【０００９】
［第１の実施形態］
本発明の第１の実施形態に係る膨張弁１を、図１乃至図５を用いて説明する。
図１は、膨張弁１を示す断面図である。図２は、膨張弁１の要部を分解して示す断面図である。図２、弁体２０と、弁体支持部材３０と、制振ばね７０と、付勢装置４０とを示している。図３は、制振ばね７０を示す平面図である。なお、図３は、制振ばね７０の側部７５の図示は省略されている。図４は、制振ばね７０の脚部７２の肘部７５ｂを示す平面図である。図５は、制振ばね７０の脚部７２の突出部７７を示す平面図である。
【００１０】
図１に示すように、膨張弁１は、弁本体１０と、弁体２０と、弁体支持部材３０と、付勢装置４０と、パワーエレメント５０と、作動棒６０と、制振ばね７０とを備えている。膨張弁１は、例えば車両に用いられる冷凍サイクルの一部である。膨張弁１は、コンデンサとエバポレータとの間の流路の一部と、エバポレータとコンプレッサとの間の流路の一部とを構成している。
（【００１１】以降は省略されています）
