公開番号2025173040
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078360
出願日2024-05-14
発明の名称ドラム式製氷機
出願人株式会社MARS Company
代理人個人
主分類F25C 1/142 20180101AFI20251119BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】氷の生産効率の向上を図ることのできるドラム式製氷機を提供する。
【解決手段】製氷水Wを貯留するタンク3と、タンク3内の製氷水Wに一部が浸漬した状態で水平軸Jまわりに回転するドラム本体51を備える製氷ドラム5と、製氷ドラム5を水平軸Jまわりに回転させる駆動装置6と、ドラム本体51を冷却する冷却装置7と、ドラム本体51に付着した製氷水Wが凍結することにより生成された氷を剥ぎ取るブレード8と、を有する。また、ブレード8は、ドラム本体51の外周面と対向し、外周面に生成された氷を剥ぎ取る第1部分81と、ドラム本体51の端面と対向し、端面に生成された氷を剥ぎ取る第2部分82と、を有する。

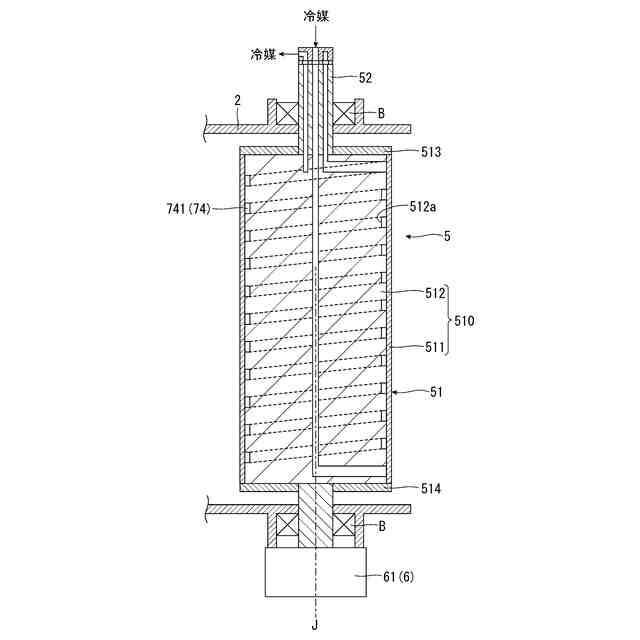

【選択図】図3

特許請求の範囲【請求項１】
製氷水を貯留するタンクと、
前記タンク内の前記製氷水に一部が浸漬した状態で水平軸まわりに回転するドラム本体を備える製氷ドラムと、
前記製氷ドラムを前記水平軸まわりに回転させる駆動装置と、
前記ドラム本体を冷却する冷却装置と、
前記ドラム本体に付着した前記製氷水が凍結することにより生成された氷を剥ぎ取るブレードと、を有し、
前記ブレードは、前記ドラム本体の外周面と対向し、前記外周面に生成された氷を剥ぎ取る第１部分と、前記ドラム本体の端面と対向し、前記端面に生成された氷を剥ぎ取る第２部分と、を有することを特徴とするドラム式製氷機。
続きを表示（約 440 文字）【請求項２】
前記第１部分と前記第２部分とが一体形成されている請求項１に記載のドラム式製氷機。
【請求項３】
前記第１部分と前記第２部分とが別体で構成され、
前記第２部分は、前記第１部分に対して変位可能である請求項１に記載のドラム式製氷機。
【請求項４】
前記タンクに供給される前記製氷水を貯留する外部タンクと前記タンクとを接続する導管と、
前記導管を介して前記外部タンクから前記タンクに前記製氷水を送る送液ポンプと、を有する請求項１に記載のドラム式製氷機。
【請求項５】
前記導管の前記外部タンク側の端部に設けられ、前記製氷水に沈み、かつ、前記製氷水中の異物を除去するフィルターを有する請求項４に記載のドラム式製氷機。
【請求項６】
前記導管の少なくとも一部が可撓性を有し、
前記導管の前記外部タンク側の端部の位置および姿勢を変化させることができる請求項５に記載のドラム式製氷機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドラム式製氷機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１に記載のドラム式製氷機は、外部水道系から供給される製氷水(水道水)を貯留する製氷タンクと、製氷タンクに軸受けされ、製氷タンクの内部において製氷水に一部を浸漬した状態で水平軸回りに回転する円筒状の製氷ドラムと、製氷ドラムを冷却する冷凍系と、製氷ドラムの外周面に生成された氷を薄く剥ぎ取るカッターと、を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－０４６８２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなドラム式製氷機では、カッターが製氷ドラムの外周面に生成された氷だけを剥ぎ取るため、氷の生産効率が悪いという問題がある。
【０００５】
本発明は、上述の問題点に鑑みてなされたものであり、製氷ドラムの外周面に生成された氷に加えて、製氷ドラムの両端面に生成された氷を剥ぎ取ることにより、氷の生産効率を高めることのできるドラム式製氷機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
このような目的は、以下（１）～（６）の本発明により達成される。
【０００７】
（１）製氷水を貯留するタンクと、
前記タンク内の前記製氷水に一部が浸漬した状態で水平軸まわりに回転するドラム本体を備える製氷ドラムと、
前記製氷ドラムを前記水平軸まわりに回転させる駆動装置と、
前記ドラム本体を冷却する冷却装置と、
前記ドラム本体に付着した前記製氷水が凍結することにより生成された氷を剥ぎ取るブレードと、を有し、
前記ブレードは、前記ドラム本体の外周面と対向し、前記外周面に生成された氷を剥ぎ取る第１部分と、前記ドラム本体の端面と対向し、前記端面に生成された氷を剥ぎ取る第２部分と、を有することを特徴とするドラム式製氷機。
【０００８】
（２）前記第１部分と前記第２部分とが一体形成されている上記（１）に記載のドラム式製氷機。
【０００９】
（３）前記第１部分と前記第２部分とが別体で構成されている上記（１）に記載のドラム式製氷機。
【００１０】
（４）前記タンクに供給される前記製氷水を貯留する外部タンクと前記タンクとを接続する導管と、
前記導管を介して前記外部タンクから前記タンクに前記製氷水を送る送液ポンプと、を有する上記（１）に記載のドラム式製氷機。
（【００１１】以降は省略されています）
