公開番号2025171853
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077591
出願日2024-05-10
発明の名称圧縮機及び冷凍サイクル装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F04B 39/14 20060101AFI20251113BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】溶接ピンを用いることなく、軸受ハウジングをケーシングへ好適に固定できる圧縮機及びこれを用いた冷凍サイクル装置を提供する。

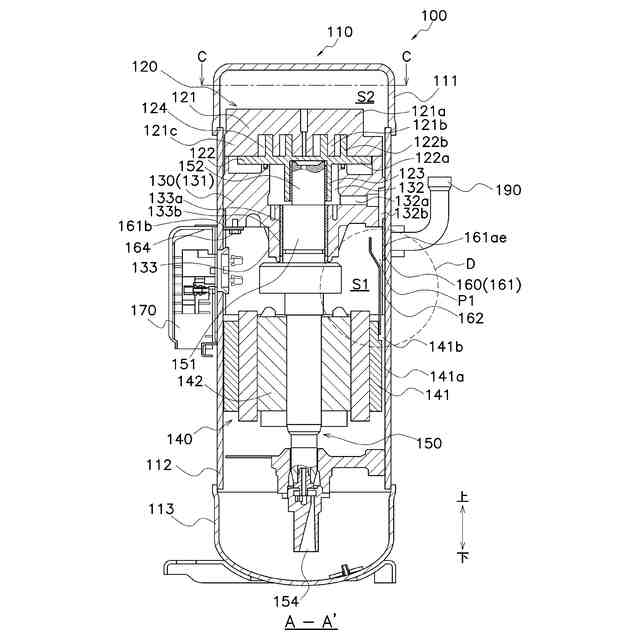

【解決手段】圧縮機(100)は、ケーシング(110)と、軸受ハウジング(130)と、電動機(140)と、支持部材(161)とを備える。ケーシング(110)は、筒状である。軸受ハウジング(130)及び電動機(140)は、ケーシング(110)の軸方向において互いに離間するようにケーシング(110)内に固定される。支持部材は、軸受ハウジング(130)と電動機(140)との間に位置する第1空間(S1)に配置されている。軸受ハウジングは、締り嵌めを用いてケーシングに固定されている。支持部材は、溶接を用いてケーシン(110)グに固定され、軸受ハウジング(130)を支持する。
【選択図】図2
特許請求の範囲【請求項１】
筒状のケーシング（１１０）と、
前記ケーシング（１１０）の軸方向において互いに離間するように前記ケーシング（１１０）内に固定される軸受ハウジング（１３０）及び電動機（１４０）と、
前記軸受ハウジング（１３０）と前記電動機（１４０）との間に位置する第１空間（Ｓ１）に配置された支持部材（１６１）と
を備え、
前記軸受ハウジング（１３０）は、
締り嵌めを用いて前記ケーシング（１１０）に固定され、
前記支持部材（１６１）は、
溶接を用いて前記ケーシング（１１０）に固定され、前記軸受ハウジング（１３０）を支持する、
圧縮機（１００）。
続きを表示（約 1,000 文字）【請求項２】
前記支持部材（１６１）は、
ボルト（１６４）を用いて前記軸受ハウジング（１３０）に固定されている、
請求項１に記載の圧縮機（１００）。
【請求項３】
前記支持部材（１６１）は、
前記軸受ハウジング（１３０）の前記第１空間（Ｓ１）に対向する面に沿って延びるステー（１６１ｂ）を有し、
前記ステー（１６１ｂ）は、
前記ボルト（１６４）を用いて前記軸受ハウジング（１３０）に固定される、
請求項２に記載の圧縮機（１００）。
【請求項４】
前記支持部材（１６１）は、
圧入を用いて絵前記軸受ハウジング（１３０）に固定されている、
請求項１に記載の圧縮機（１００）。
【請求項５】
前記支持部材（１６１）は、
外周面が前記ケーシング（１１０）の内周面に対向する円筒部（１６１ａｅ）を含む、
請求項１に記載の圧縮機（１００）。
【請求項６】

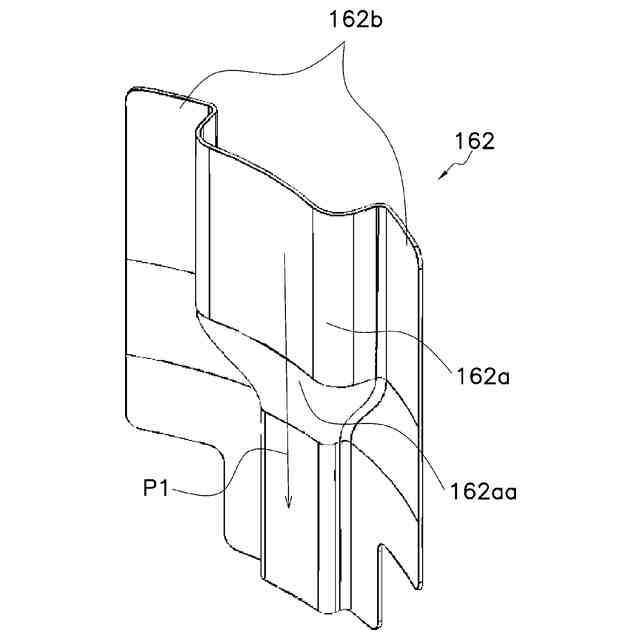

前記第１空間（Ｓ１）に配置され、前記軸受ハウジング（１３０）と前記電動機（１４０）との間に流入する流体を、前記電動機（１４０）の外周へガイドする流体ガイド（１６２、１６３）をさらに備え、
前記流体ガイド（１６２、１６３）は、
スポット溶接を用いて前記支持部材（１６１）に固定されている、
請求項１に記載の圧縮機（１００）。
【請求項７】
前記支持部材（１６１）の前記ケーシング（１１０）に対する溶接位置は、
前記軸受ハウジング（１３０）の前記ケーシング（１１０）に対する締り嵌め位置よりも、前記電動機（１４０）に近い、
請求項１に記載の圧縮機（１００）。
【請求項８】
前記支持部材（１６１）は、

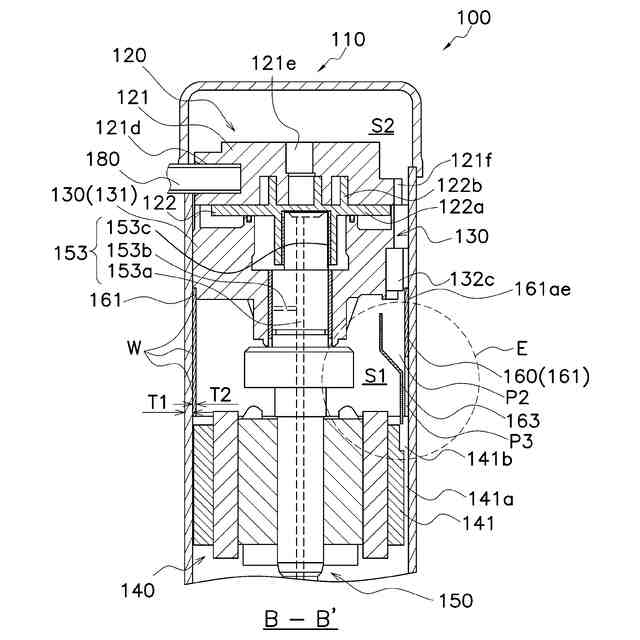

前記ケーシング（１１０）に溶接される箇所の板厚（Ｔ１）が、前記ケーシング（１１０）の対応する箇所における板厚（Ｔ１）よりも薄い、
請求項１に記載の圧縮機（１００）。
【請求項９】
前記支持部材（１６１）は、
プラグ溶接を用いて、前記ケーシング（１１０）に固定されている、
請求項１に記載の圧縮機（１００）。
【請求項１０】
前記支持部材（１６１）は、
前記軸受ハウジング（１３０）と比べて溶接性に優れた素材で形成される、
請求項１に記載の圧縮機（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

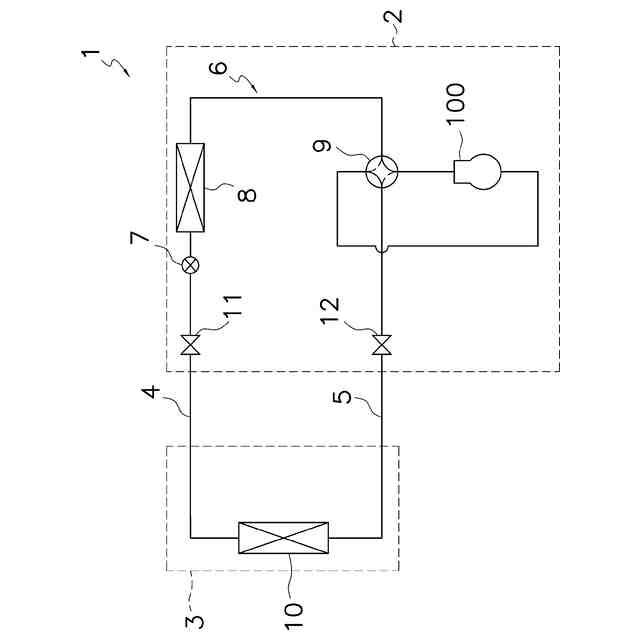

圧縮機及び冷凍サイクル装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１（特開平６－６６２６７号公報）が開示する圧縮機において、軸受ハウジングは、溶接ピンを用いたプラグ溶接を用いてケーシングに固定されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
溶接ピンを用いて軸受ハウジングを固定する場合、溶接時の熱で膨張した溶接ピンは、外周に形成された歯形形状の先端部が塑性変形することで圧入保持力が低下し、軸受ハウジングをケーシングに好適に固定できないことがあった。
【０００４】
本願は、溶接ピンを用いることなく、軸受ハウジングをケーシングへ好適に固定できる圧縮機及びこれを用いた冷凍サイクル装置を提供することを課題とする。
【課題を解決するための手段】
【０００５】
第１観点の圧縮機は、ケーシングと、軸受ハウジングと、電動機と、支持部材とを備える。ケーシングは、筒状である。軸受ハウジング及び電動機は、ケーシングの軸方向において互いに離間するようにケーシング内に固定される。支持部材は、軸受ハウジングと電動機との間に位置する第１空間に配置されている。軸受ハウジングは、締り嵌めを用いてケーシングに固定されている。支持部材は、溶接を用いてケーシングに固定され、軸受ハウジングを支持する。
【０００６】
本圧縮機の軸受ハウジングは、ケーシングへの締り嵌めで固定されるとともに、溶接でケーシングに固定された支持部材により支持される。したがって、本圧縮機によれば、溶接ピンを用いることなく、軸受ハウジングをケーシングへ好適に固定できる。
【０００７】
第２観点の圧縮機は、第１観点の圧縮機であって、支持部材が、ボルトを用いて軸受ハウジングに固定されている。
【０００８】
ボルトを用いるため、本圧縮機によれば、支持部材の軸受ハウジングへ固定が容易である。
【０００９】
第３観点の圧縮機は、第２観点の圧縮機であって、支持部材が、軸受ハウジングの第１空間に対向する面に沿って延びるステーを有する。ステーは、ボルトを用いて軸受ハウジングに固定されている。
【００１０】
第４観点の圧縮機は、第１観点の圧縮機であって、支持部材が、圧入を用いて軸受ハウジングに固定されている。
（【００１１】以降は省略されています）
