特許ウォッチ

公開番号2025169895
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025069327
出願日2025-04-21
発明の名称粉体状組成物、皮膜、積層体、塗装物品および成形方法
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08L 27/12 20060101AFI20251107BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】回転成形によるフッ素樹脂塗膜の加工に際して使用されるプライマーであって、回転成形によって塗膜を加工することができるようなプライマーを提供する。
【解決手段】平均粒径が100～1000μmである溶融性フッ素樹脂粉末とバインダー樹脂粉末を含む粉体状組成物。
【選択図】なし

特許請求の範囲【請求項１】
平均粒径が１００～１０００μｍである溶融性フッ素樹脂粉末とバインダー樹脂粉末を含むことを特徴とする粉体状組成物。
続きを表示（約 1,000 文字）【請求項２】
溶融性フッ素樹脂粉末とバインダー樹脂粉末を含む粉体状組物であって、
粉体状組成物全体の平均粒径が１００～１０００μｍであることを特徴とする粉体状組成物。
【請求項３】
溶融性フッ素樹脂はパーフルオロポリマーである、請求項１又は２に記載の粉体状組成物。
【請求項４】
溶融性フッ素樹脂は、テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体である請求項１又は２に記載の粉体状組成物。
【請求項５】
溶融性フッ素樹脂は、非パーフルオロポリマーである、請求項１又は２に記載の粉体状組成物。
【請求項６】
溶融性フッ素樹脂は、エチレン／テトラフルオロエチレン共重合体である請求項１又は２に記載の粉体状組成物。
【請求項７】
バインダー樹脂は、ポリアミドイミド、ポリフェニレンサルファイド、ポリエーテルサルフォン、芳香族ポリエーテルケトン類及びポリエーテルイミドからなる群より選択される少なくとも１種類を含む請求項１又は２に記載の粉体状組成物。
【請求項８】
バインダー樹脂粉末は、平均粒径が１００～３０００μｍである請求項１又は２に記載の粉体状組成物。
【請求項９】
溶融性フッ素樹脂粉末とバインダー樹脂粉末との質量比は５０：５０～９５：５である請求項１又は２に記載の粉体状組成物。
【請求項１０】
溶融性フッ素樹脂粉末の平均粒径は、２００～６００μｍであり、
溶融性フッ素樹脂のメルトフローレートは、１０～３０ｇ／１０分であり、
溶融性フッ素樹脂は、テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体、又はエチレン／テトラフルオロエチレン共重合体であり、
バインダー樹脂粉末の平均粒径は、１００～３０００μｍであり、
バインダー樹脂は、ポリアミドイミド、ポリフェニレンサルファイド、ポリエーテルサルフォン、芳香族ポリエーテルケトン、及びポリエーテルイミドからなる群より選択される少なくとも１種類を含み、
溶融性フッ素樹脂粉末の含有量は、溶融性フッ素樹脂粉末及びバインダー樹脂粉末の合計量に対して、５０～９０質量％であり、
溶融性フッ素樹脂粉末及びバインダー樹脂粉末の合計含有量は、粉体状組成物の全量に対して、９８～１００質量％である請求項１又は２に記載の粉体状組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、粉体状組成物、皮膜、積層体、塗装物品および成形方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
回転成形によってフッ素系樹脂を含有する粉体状組成物を加工する方法が知られている（特許文献１～４）。このような方法において基材と塗膜との密着性を改善するためには、プライマーの加工を行うことが必要とされている。このようなプライマーの加工は、液状のプライマー組成物を使用することが多い（特許文献１～３）。さらに、粉体状のプライマーを使用することも公知であるが、このような粉体状のプライマーの加工は、静電塗装によって行われることが一般的であった（特許文献４）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４３２８３
特開２００５－３３５１８５
特開２００８－４５１４０
特開２０２２－１３７８４８
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、回転成形によるフッ素樹脂塗膜の加工に際して使用されるプライマーであって、回転成形によって塗膜を加工することができるようなプライマーを提供すること目的とする。
【課題を解決するための手段】
【０００５】
本開示は、平均粒径が１００～１０００μｍである溶融性フッ素樹脂粉末とバインダー樹脂粉末を含むことを特徴とする粉体状組成物である。
本開示は、溶融性フッ素樹脂粉末とバインダー樹脂粉末を含む粉体状組物であって、粉体状組成物全体の平均粒径が１００～１０００μｍであることを特徴とする粉体状組成物でもある。
【０００６】
上記溶融性フッ素樹脂はパーフルオロポリマーであってもよい。
上記溶融性フッ素樹脂は、テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体であってもよい。
上記溶融性フッ素樹脂は、非パーフルオロポリマーであってもよい。
上記溶融性フッ素樹脂は、エチレン／テトラフルオロエチレン共重合体であってもよい。
【０００７】

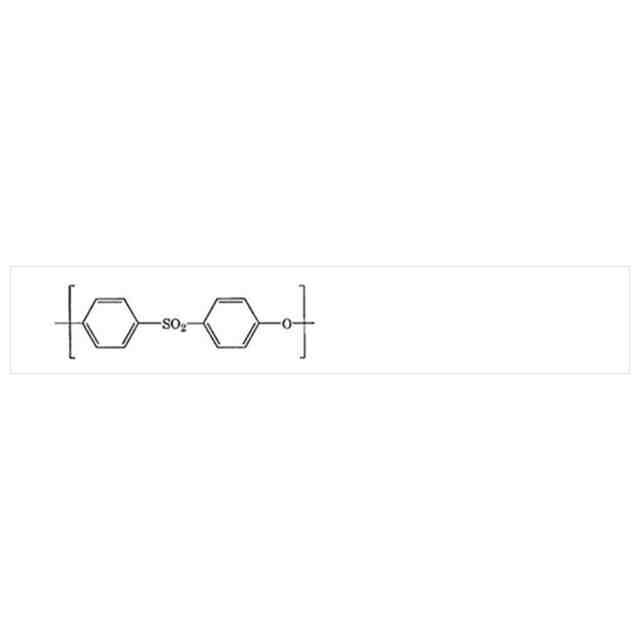

上記バインダー樹脂は、ポリアミドイミド、ポリフェニレンサルファイド、ポリエーテルサルフォン、芳香族ポリエーテルケトン類及びポリエーテルイミドからなる群より選択される少なくとも１種類を含むことが好ましい。
上記バインダー樹脂粉末は、平均粒径が１００～３０００μｍであることが好ましい。
上記溶融性フッ素樹脂粉末と上記バインダー樹脂粉末との質量比は５０：５０～９５：５であることが好ましい。
上記溶融性フッ素樹脂粉末の平均粒径は、２００～６００μｍであり、溶融性フッ素樹脂のメルトフローレートは、１０～３０ｇ／１０分であり、溶融性フッ素樹脂は、テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体、又はエチレン／テトラフルオロエチレン共重合体であり、上記バインダー樹脂粉末の平均粒径は、１００～３０００μｍであり、バインダー樹脂は、ポリアミドイミド、ポリフェニレンサルファイド、ポリエーテルサルフォン、芳香族ポリエーテルケトン樹脂、及びポリエーテルイミドからなる群より選択される少なくとも１種類を含み、溶融性フッ素樹脂粉末の含有量は、溶融性フッ素樹脂粉末及びバインダー樹脂粉末の合計量に対して、５０～９０質量％であり、溶融性フッ素樹脂粉末及びバインダー樹脂粉末の合計含有量は、粉体状組成物の全量に対して、９８～１００質量％であることが好ましい。
【０００８】
上記粉体状組成物は、プライマー組成物であることが好ましい。
本開示は、上記粉体状組成物から形成される皮膜でもある。
本開示は、上記皮膜の上に、溶融性フッ素樹脂を含む皮膜が設けられた積層体でもある。
本開示は、金属基材上に上記積層体が設けられた塗装物品でもある。
【０００９】
本開示は、上記粉体状組成物を回転成形で加工する工程（１）、及び工程（１）によって形成された皮膜上に、溶融性フッ素樹脂を含む粉体状組成物であるトップコートを回転成形で加工する工程（２）を有することを特徴とする成形方法でもある。
【発明の効果】
【００１０】
本開示の組成物は、回転成形によって加工できる粉体状組成物であって、これによってフッ素樹脂粉体塗料のプライマーとして使用することができ、さらに優れた密着性を有するものである。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
