公開番号2025108387
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024228677
出願日2024-12-25
発明の名称表示パネル、表示パネルの製造方法及び電子機器
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,維信諾科技股ふん有限公司,Visionox Technology Inc.
代理人個人,個人
主分類H10K 59/124 20230101AFI20250715BHJP()
要約【課題】信頼性が向上した表示パネルの提供。

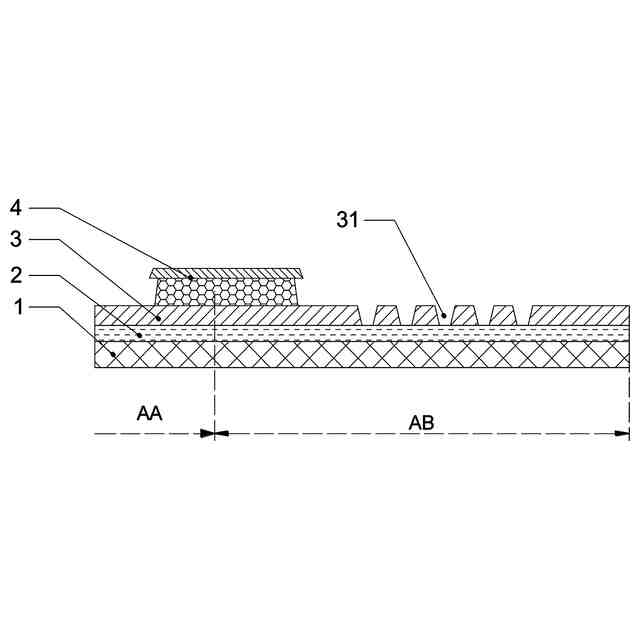

【解決手段】表示パネルは、基底1と、前記基底1の片側に位置している第1有機層2と、前記第1有機層2の少なくとも一部を露出させ、非表示領域ABに位置しているビアホール31が開設されている、前記第1有機層2の前記基底1から離れる側に位置している無機層3と、前記無機層3の前記基底1から離れる側に位置している隔離構造4と、を含み、前記隔離構造4は、表示領域AAから前記非表示領域ABまで延伸し、前記ビアホール31の前記基底1における正投影は、前記隔離構造4の前記基底1における正投影以外に位置している。本願は、無機層3に少なくとも一部の第1有機層2を露出させるビアホール31を開設することにより、無機層4にスクリーン内のガスの放出経路を増加させることができるので、スクリーン内のガスをより容易に排出する。
【選択図】図2
特許請求の範囲【請求項１】
表示パネルであって、
表示領域と非表示領域とを含み、前記非表示領域は第１フレーム領域を含み、
前記表示パネルは、
基底と、
前記基底の片側に位置している第１有機層と、
前記第１有機層の少なくとも一部を露出させ、前記第１フレーム領域に位置しているビアホールが開設されている、前記第１有機層の前記基底から離れる側に位置している無機層と、
前記無機層の前記基底から離れる側に位置している隔離構造と、を含み、
前記隔離構造は、前記表示領域から前記非表示領域まで延伸し、前記ビアホールの前記基底における正投影は、前記隔離構造の前記基底における正投影以外に位置している、ことを特徴とする、
表示パネル。
続きを表示（約 1,000 文字）【請求項２】
前記ビアホールの数は複数である、ことを特徴とする、
請求項１に記載の表示パネル。
【請求項３】
複数の前記ビアホールは均一に配置されている、ことを特徴とする、
請求項２に記載の表示パネル。
【請求項４】
前記第１フレーム領域は、前記表示領域の両側に位置している、第１方向に沿って対向して配置された第１フレームサブ領域及び第２フレームサブ領域を含み、
前記表示パネルは走査線をさらに含み、前記第１方向は、前記走査線が前記表示領域で延伸する方向である、ことを特徴とする、
請求項２に記載の表示パネル。
【請求項５】
前記ビアホールの前記基底における正投影は、前記隔離構造の前記基底における正投影が前記表示領域から離れる側に位置し、
前記非表示領域は、少なくとも一部が前記表示領域を囲む、ことを特徴とする、
請求項２に記載の表示パネル。
【請求項６】
前記表示パネルは、前記非表示領域に位置しているダム構造をさらに含み、
前記非表示領域は、シールド領域をさらに含み、
前記ダム構造は、前記シールド領域の前記表示領域から離れる側に位置している、ことを特徴とする、
請求項２に記載の表示パネル。
【請求項７】
前記シールド領域に位置している前記ビアホールの密度は、前記シールド領域が前記ダム構造に近い側の領域中の前記ビアホールの密度より小さい、ことを特徴とする、
請求項６に記載の表示パネル。
【請求項８】
前記シールド領域の前記ダム構造に近い側から前記ダム構造までの方向に沿って、前記ビアホールが均一に配置されている、ことを特徴とする、
請求項６に記載の表示パネル。
【請求項９】
前記シールド領域から前記ダム構造までの方向に沿って、前記ビアホールの密度が次第に増大している、ことを特徴とする、
請求項６に記載の表示パネル。
【請求項１０】
前記シールド領域に位置している前記ビアホールの直径は、前記シールド領域が前記ダム構造に近い側の領域中の前記ビアホールの直径より小さく、
前記シールド領域から前記ダム構造までの方向に沿って、前記ビアホールの直径が次第に増大する、ことを特徴とする、
請求項６に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術分野に関し、具体的には、表示パネル、表示パネルの製造方法及び電子機器に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）、及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、節電、薄型の本体及び応用範囲が広いなどの利点を持つため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの様々な消費性電子製品に広く応用され、表示パネルの主流となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、関連技術における表示パネルの信頼性は十分でない。
【課題を解決するための手段】
【０００４】
上記技術的背景に言及された技術的問題を克服するために、本願の実施例は、表示領域と非表示領域とを含む表示パネルであって、前記非表示領域は第１フレーム領域を含み、前記表示パネルは、
基底と、
前記基底の片側に位置している第１有機層と、
前記第１有機層の少なくとも一部を露出させ、前記第１フレーム領域に位置しているビアホール（Ｖｉａｈｏｌｅ）が開設されている、前記第１有機層の前記基底から離れる側に位置している無機層と、
前記無機層の前記基底から離れる側に位置している隔離構造と、を含み、
前記隔離構造は、前記表示領域から前記非表示領域まで延伸し、前記ビアホールの前記基底における正投影は、前記隔離構造の前記基底における正投影以外に位置している、表示パネルを提供する。
【０００５】
いくつかの可能な実施形態では、前記ビアホールの数は複数である；
好ましくは、複数の前記ビアホールは均一に配置されている；
好ましくは、前記ビアホールの前記基底における正投影の形状は、菱形、円形又は方形のうちの少なくとも１種である；

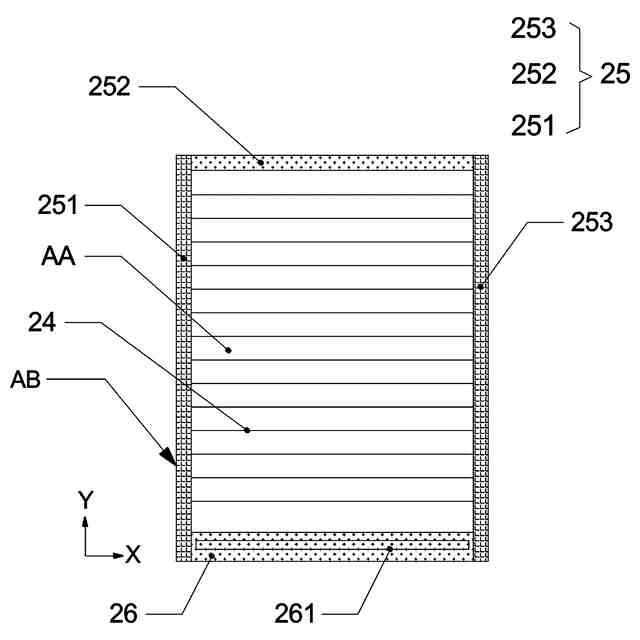

好ましくは、前記第１フレーム領域は、前記表示領域の両側に位置し且つ第１方向に沿って対向して配置されている第１フレームサブ領域及び第２フレームサブ領域を含む；
好ましくは、前記表示パネルは走査線をさらに含み、前記第１方向は、前記走査線が前記表示領域で延伸する方向である；
好ましくは、前記非表示領域は、ボンディング（Ｂｏｎｄｉｎｇ）領域を含む第２フレーム領域をさらに含み、前記第１フレーム領域は、前記表示領域の前記第２フレーム領域から離れる側に位置している第３フレームサブ領域をさらに含む；
好ましくは、前記第２フレーム領域及び前記第３フレームサブ領域は、第２方向に沿って配列されている；
好ましくは、前記第２方向は前記第１方向と交差している；
好ましくは、前記第２方向は前記第１方向に対して垂直している；
好ましくは、前記ビアホールの前記基底における正投影は、前記隔離構造の前記基底における正投影が前記表示領域から離れる側に位置している；
好ましくは、前記非表示領域は、少なくとも一部が前記表示領域を囲む。
【０００６】
いくつかの可能な実施形態では、前記表示パネルは、前記非表示領域に位置しているダム構造をさらに含み、前記非表示領域は、シールド領域をさらに含み、前記ダム構造は、前記シールド領域の前記表示領域から離れる側に位置している；

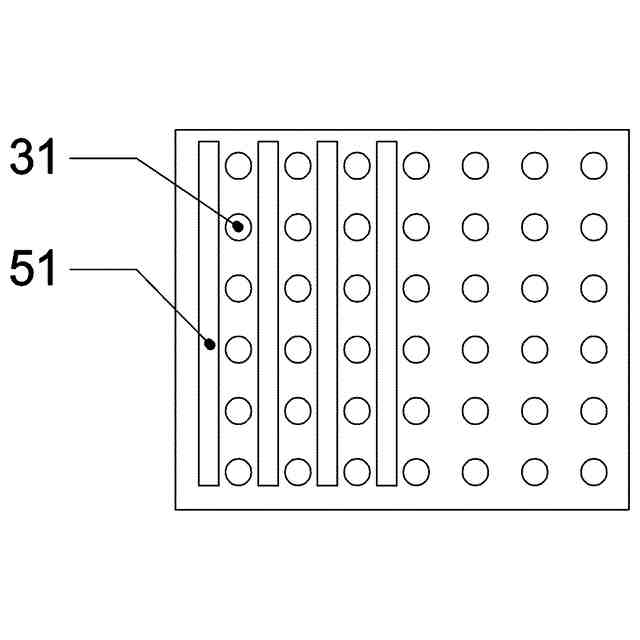

好ましくは、前記シールド領域に位置している前記ビアホールの密度は、前記シールド領域が前記ダム構造に近い側の領域中の前記ビアホールの密度より小さい；
好ましくは、前記シールド領域の前記ビアホールは、均一に配置されている；
好ましくは、前記シールド領域の前記ダム構造に近い側から前記ダム構造までの方向に沿って、前記ビアホールが均一に配置されている；
好ましくは、前記シールド領域から前記ダム構造までの方向に沿って、前記ビアホールの密度が次第に増大する。
【０００７】

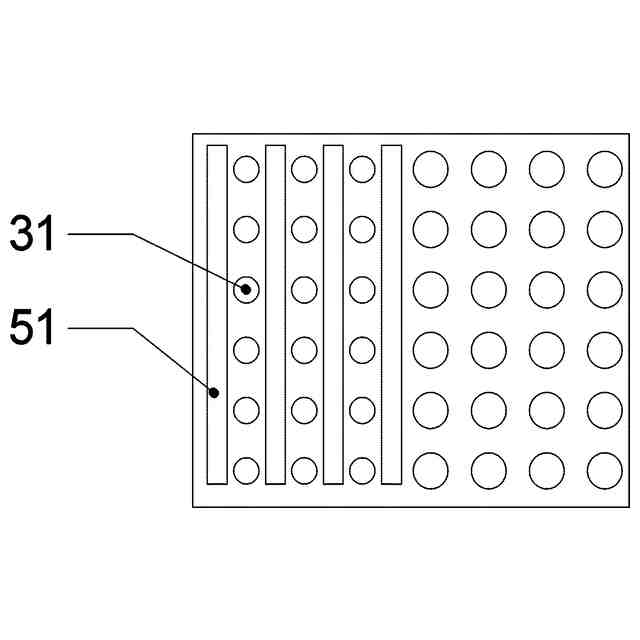

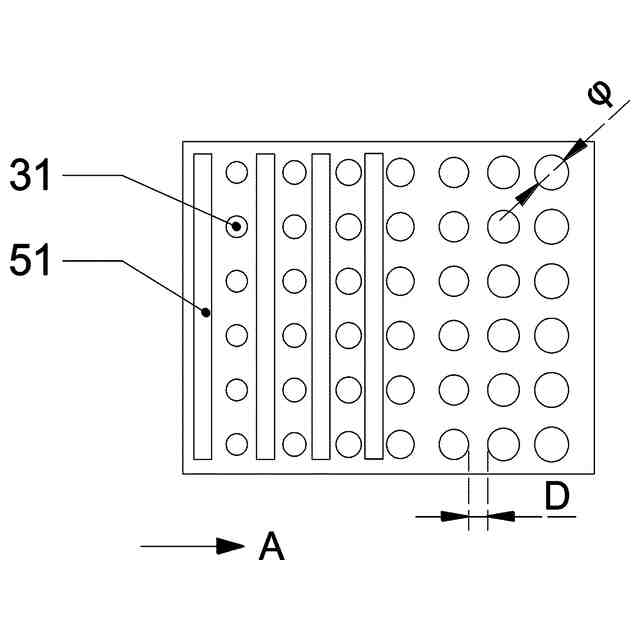

いくつかの可能な実施形態では、前記シールド領域に位置している前記ビアホールの直径は、前記シールド領域が前記ダム構造に近い側の領域中の前記ビアホールの直径より小さい；
好ましくは、前記シールド領域から前記ダム構造までの方向に沿って、前記ビアホールの直径が次第に増大する；
好ましくは、前記シールド領域に位置している隣接する前記ビアホール間の間隔は、前記シールド領域が前記ダム構造に近い側の領域中の隣接する前記ビアホール間の間隔より大きい；
好ましくは、前記シールド領域から前記ダム構造までの方向に沿って、隣接する前記ビアホール間の間隔が次第に減少する；
好ましくは、前記ビアホールの前記基底に近い側の前記基底における正投影の直径の範囲は１０μｍ～２０μｍである；
好ましくは、隣接する前記ビアホール間の間隔範囲は３μｍ～１０μｍである。
【０００８】

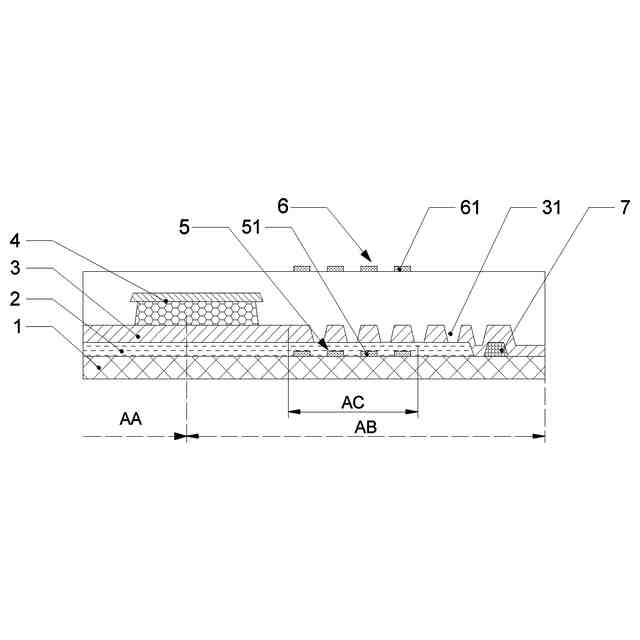

いくつかの可能な実施形態では、前記シールド領域には、前記無機層の前記基底に近い側に位置しているシールド層が配置され、前記シールド層は複数のシールド配線を含み、前記表示パネルは前記隔離構造の前記基底から離れる側に位置しているタッチ層をさらに含み、前記タッチ層は複数のタッチ電極を含み、前記タッチ電極の前記基底における正投影は、前記シールド配線の前記基底における正投影と少なくとも部分的に重なる。
【０００９】
いくつかの可能な実施形態では、前記ビアホールの前記基底における正投影は、前記シールド配線の前記基底における正投影以外に位置している；
好ましくは、前記シールド領域において、前記ビアホールの前記基底における正投影は、隣接する２つの前記シールド配線の前記基底における正投影の間に位置している。
【００１０】

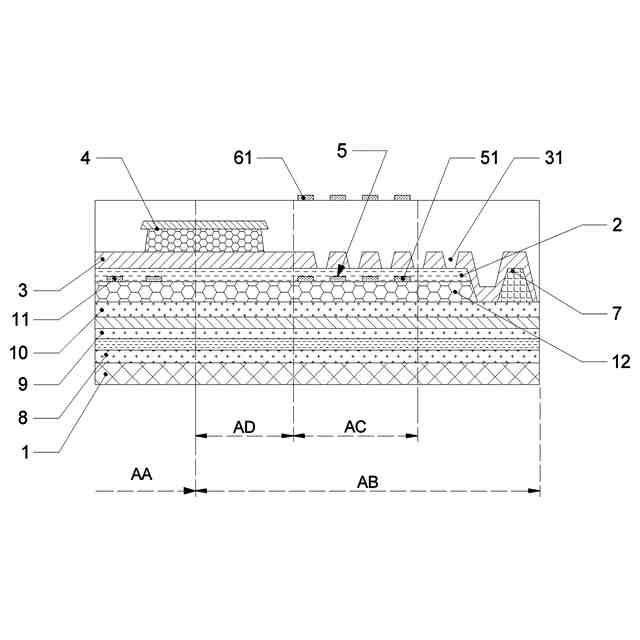

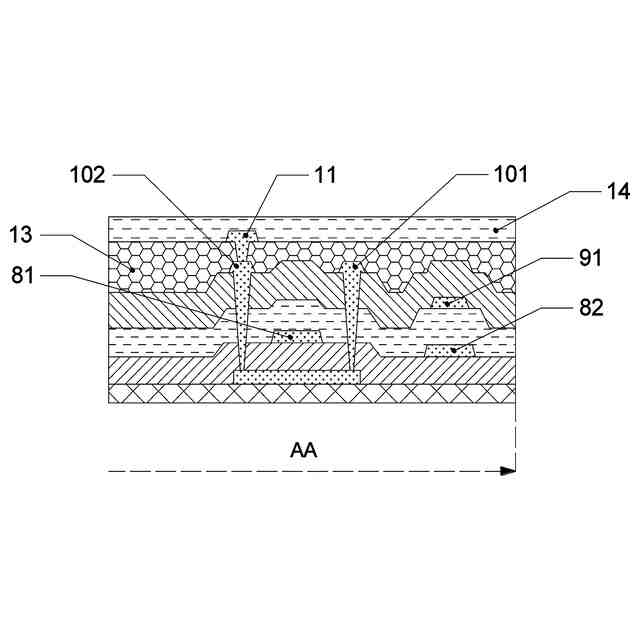

いくつかの可能な実施形態では、前記表示パネルは、前記基底から離れる方向に沿って順に積層配置された第１金属層、第２金属層、第３金属層及び第４金属層を含み、前記第４金属層は前記シールド層を含む；
好ましくは、前記表示パネルは、前記シールド層の前記基底に近い側に位置している第２有機層をさらに含む；
好ましくは、前記表示パネルは前記第３金属層と前記第４金属層との間に位置している第１平坦化層をさらに含み、前記第２有機層は前記第１平坦化層を含む；
好ましくは、前記表示パネルは前記第４金属層の前記基底から離れる側に位置している第２平坦化層をさらに含み、前記第１有機層は前記第２平坦化層を含む。
（【００１１】以降は省略されています）
