公開番号2025076298
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024161031
出願日2024-09-18
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/40 20230101AFI20250508BHJP()
要約【課題】アレイ基板の信号とタッチ信号との間のクロストークを低減する。
【解決手段】表示パネル10は、第1領域AA1と第2領域AA2とを有し、アレイ基板100と、アレイ基板100の一側に設けられ且つ第2領域AA2に位置している透光開口300aとが開設された隔離構造300と、隔離開口300b内に設けられた発光ユニット410を含む発光層400と、発光層400のアレイ基板から離れる一側に設けられ且つタッチ領域600a及び非タッチ領域600bを有するタッチ層600と、を備え、タッチ層600は、タッチ領域600aに設けられたタッチ電極610及び非タッチ領域600bに設けられたダミー電極620を含み、タッチ電極610とダミー電極620とは絶縁して設けられ、タッチ領域600aの少なくとも一部は第1領域AA1に位置し、非タッチ領域600bの少なくとも一部は第2領域AA2に位置している。
【選択図】図2
特許請求の範囲【請求項１】
第１領域及び第２領域を有する表示パネルであって、
アレイ基板と、
前記アレイ基板の一側に設けられ且つ透光開口及び隔離開口が開設され、前記隔離開口は少なくとも前記第１領域に位置し、前記透光開口は前記第２領域に位置している隔離構造と、
前記隔離開口内に設けられた発光ユニットを含む発光層と、
前記発光層の前記アレイ基板から離れる側に設けられ、且つタッチ領域及び非タッチ領域を有するタッチ層と、を含み、
前記タッチ層は、前記タッチ領域に設けられるタッチ電極及び前記非タッチ領域に設けられるダミー電極を含み、前記タッチ電極と前記ダミー電極とが絶縁して設けられ、前記タッチ領域の少なくとも一部は、前記第１領域に位置し、前記非タッチ領域の少なくとも一部が前記第２領域に位置している、
ことを特徴とする表示パネル。
続きを表示（約 3,700 文字）【請求項２】
前記第２領域の透光率は、前記第１領域の透光率よりも大きく、
前記隔離開口はさらに前記第２領域に位置し、前記第２領域内において、前記透光開口は隣接する前記隔離開口の間に位置し、
前記第１領域及び前記第２領域の前記隔離開口内にいずれも前記発光ユニットを有し、
前記タッチ領域は、少なくとも一部の前記非タッチ領域を囲んで設けられ、
前記透光開口を囲む前記隔離構造の内壁の前記タッチ層における正投影は、前記非タッチ領域内に位置している、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】
前記ダミー電極の前記隔離構造における正投影は、一部の前記隔離開口を囲んで設けられ、前記タッチ電極の前記隔離構造における正投影は、他の一部の前記隔離開口を囲んで設けられ、
前記ダミー電極の前記隔離構造における正投影は、少なくとも一部の前記透光開口を囲んで設けられ、
前記ダミー電極は格子状であり、前記タッチ電極は格子状である、
ことを特徴とする請求項１に記載の表示パネル。
【請求項４】
前記ダミー電極の数は少なくとも２つであり、隣接する前記ダミー電極は間隔を置いて設けられ、
複数の前記隔離開口は、第１所定方向と第２所定方向に間隔を置いて分布され、一部の前記ダミー電極は、前記第１所定方向に隣接する前記隔離開口の間に位置し、他の一部の前記ダミー電極は、前記第２所定方向に隣接する前記隔離開口の間に位置し、前記第１所定方向と前記第２所定方向は交差し、
前記ダミー電極は、第１類電極及び第２類電極を含み、前記第１類電極は、前記第１所定方向に隣接する前記隔離開口の間に位置し、前記第２類電極は、前記第２所定方向に隣接する前記隔離開口の間に位置し、
前記第１類電極は、前記第２所定方向に沿って延在して成形され、又は、前記第２類電極は、前記第１所定方向に沿って延在して成形され、
前記第１類電極は、前記第２所定方向に間隔を置いて分布され、又は、前記第２類電極は、前記第１所定方向に間隔を置いて分布され、
前記透光開口は、前記第２所定方向に隣接する２つの前記第１類電極と、前記第１所定方向に隣接する２つの前記第２類電極との間に位置し、
少なくとも２つの前記ダミー電極は、第１対称軸に対して対称に配置され、又は、少なくとも２つの前記ダミー電極は、第２対称軸に対して配置され、前記第１対称軸は、第１方向に沿って延在し且つ前記隔離開口の幾何学的中心を通過し、前記第２対称軸は、第２方向に沿って延在し且つ前記隔離開口の幾何学的中心を通過し、前記第１方向は、前記第２方向と交差し、
前記発光ユニットは、第１発光ユニットを含み、前記隔離開口は、前記第１発光ユニットが収容される第１類開口を含み、前記第１類開口は、前記第１対称軸又は前記第２対称軸に対して対称に設けられ、
複数の前記透光開口は、同一の前記第１類開口を囲んで設けられ、同一の前記第１類開口を囲んで設けられた複数の前記透光開口について、複数の前記透光開口の幾何学的中心点の連結線は仮想多角形を形成し、前記第１対称軸又は前記第２対称軸は、前記仮想多角形の対角線であり、
前記第１発光ユニットの発光色は赤色光又は青色光であり、
前記第１方向と前記第１所定方向との間の夾角範囲は３０°－６０°であり、且つ前記第２方向と前記第２所定方向との間の夾角範囲は３０°－６０°であり、
前記発光ユニットは、第２発光ユニットを含み、前記隔離開口は、前記第２発光ユニットが収容される第２類開口を含み、前記第２類開口は、第３対称軸又は第４対称軸に対して対称に設けられ、前記第３対称軸は、前記第１所定方向に沿って延在し且つ前記第２類開口の幾何学的中心を通過し、前記第４対称軸は、前記第２所定方向に沿って延在し且つ前記第２類開口の幾何学的中心を通過し、
少なくとも２つの前記ダミー電極は、前記第３対称軸に対して対称に設けられ、又は、少なくとも２つの前記ダミー電極は、前記第４対称軸に対して対称に設けられ、前記第２発光ユニットの発光色は緑色光である、
ことを特徴とする請求項１に記載の表示パネル。
【請求項５】
前記ダミー電極の前記アレイ基板における正投影は、前記隔離構造の前記アレイ基板における正投影内に位置し、
又は、
前記タッチ電極の前記アレイ基板における正投影は、前記隔離構造の前記アレイ基板における正投影内に位置し、
前記ダミー電極の前記隔離構造における正投影と前記透光開口との間の距離は１．５μｍ以上であり、又は、前記ダミー電極の前記隔離構造における正投影と前記隔離開口との間の最小ピッチは１．５μｍ以上である、
ことを特徴とする請求項１に記載の表示パネル。
【請求項６】
前記タッチ層は、前記タッチ電極と前記ダミー電極との間に設けられた絶縁部を含み、
前記絶縁部は、少なくとも一部の前記非タッチ領域を囲んで設けられ、
前記絶縁部の前記アレイ基板における正投影は、前記隔離構造の前記アレイ基板における正投影内に位置し、
前記表示パネルの厚さ方向における前記絶縁部の寸法は、前記表示パネルの厚さ方向における前記タッチ電極の寸法に等しく、又は、前記表示パネルの厚さ方向における前記絶縁部の寸法は、前記表示パネルの厚さ方向における前記ダミー電極の寸法に等しい、
ことを特徴とする請求項１に記載の表示パネル。
【請求項７】
前記タッチ層は、前記タッチ電極と前記ダミー電極との間に設けられた遮断溝を含み、
前記遮断溝は、前記タッチ層を貫通して設けられ、
前記遮断溝は、前記非タッチ領域の少なくとも一部を囲んで設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項８】
前記透光開口は、隣接する２つの前記隔離開口の間に位置し、
前記透光開口の数は少なくとも２つであり、少なくとも２つの前記透光開口は間隔を置いて設けられ、
少なくとも２つの前記透光開口は、第１方向に間隔を置いて設けられ、又は、少なくとも２つの前記透光開口は、第２方向に間隔を置いて設けられ、前記第１方向、前記第２方向は、前記表示パネルの厚さ方向と交差し、
前記透光開口を囲む前記隔離構造の内壁の前記アレイ基板における正投影と前記タッチ電極の前記アレイ基板における正投影との間の最小ピッチは５０μｍ以上である、
ことを特徴とする請求項１に記載の表示パネル。
【請求項９】
前記タッチ電極は、前記表示パネルのタッチ信号線に接続されてタッチ信号を受信する、ことを特徴とする請求項１乃至８のいずれか１項に記載の表示パネル。
【請求項１０】
前記隔離構造は隔離柱を含み、前記隔離柱は、前記表示パネルの厚さ方向において対向する第１端部及び第２端部を有し、前記第２端部は、前記第１端部の前記アレイ基板から離れる側に位置し、前記第１端部の前記アレイ基板における正投影は、前記第２端部の前記アレイ基板における正投影内に位置し、
前記アレイ基板から離れる方向において、前記隔離柱の前記隔離開口の両側に向かう表面間のピッチは徐々に大きくなり、
前記隔離柱は、第１隔離部と、前記第１隔離部の前記アレイ基板から離れる側に設けられる第２隔離部とを含み、前記第１隔離部の前記アレイ基板における正投影は、前記第２隔離部の前記アレイ基板における正投影内に位置し、
前記第２隔離部は、前記隔離開口に向かって前記第１隔離部から突出して設けられ、
前記第１隔離部の材料は、導電材料を含み、前記表示パネルは、第１電極層をさらに含み、前記第１電極層は、前記隔離開口内に設けられ且つ前記発光ユニットの前記アレイ基板から離れる側に位置している少なくとも２つの第１電極を含み、隣接する２つの前記第１電極は、前記第１隔離部を介して接続され、
前記透光開口は、前記隔離柱を貫通して設けられ、
前記表示パネルは、第２電極層をさらに含み、前記第２電極層は、間隔を置いて設けられた少なくとも２つの第２電極を含み、前記第２電極は、前記発光ユニットの前記アレイ基板に向かう側に位置し、
前記隔離構造は、隣接する前記第２電極の間に位置している画素限定部を含み、
前記透光開口は、前記隔離柱及び前記画素限定部を貫通して設けられ、
前記隔離柱は、前記画素限定部の前記アレイ基板から離れる側に設けられ、又は、前記画素限定部に収容溝が開設され、少なくとも一部の前記隔離柱は、収容溝内に設けられる、
ことを特徴とする請求項１乃至８のいずれか１項に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本願は、２０２３年１０月３１日に提出された「表示パネル及び表示装置」という名称の中国特許出願である第２０２３１１４５１６７４．９号の優先権を主張しており、当該出願の全ての内容が引用により本願に組み込まれている。
続きを表示（約 2,100 文字）【０００２】
本願は、表示技術分野に属し、特に表示パネル及び表示装置に関する。
【背景技術】
【０００３】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種消費型電子製品に広く応用され、表示装置における主流となっている。
【０００４】
しかし、現在のＯＬＥＤ表示製品の使用性能は向上する必要がある。
【発明の概要】
【０００５】
本願の実施例は、表示パネルにおけるアレイ基板の信号とタッチ信号との間のクロストークを低減するための表示パネル及び表示装置を提供する。
【０００６】
本願の第１態様の実施例は、第１領域と第２領域とを有する表示パネルであって、アレイ基板と、アレイ基板の一側に設けられ、少なくとも第１領域に位置している隔離開口及び第２領域に位置している透光開口が開設された隔離構造と、隔離開口内に設けられた発光ユニットを含む発光層と、発光層のアレイ基板から離れる側に設けられ且つタッチ領域及び非タッチ領域を有するタッチ層と、を備え、タッチ層は、タッチ領域に設けられたタッチ電極及び非タッチ領域に設けられたダミー電極を含み、タッチ電極とダミー電極とが絶縁して設けられ、タッチ領域の少なくとも一部が第１領域に位置し、非タッチ領域の少なくとも一部が第２領域に位置している表示パネルを提供する。
【０００７】
本願の第２態様の実施例は、前述の実施形態のいずれか１つの表示パネルを含む表示装置を提供する。
【０００８】
本願の実施例に係る表示パネルは、アレイ基板と、隔離構造と、発光層と、タッチ層とを備え、表示パネルは、第１領域と第２領域とを有する。隔離構造は、アレイ基板の一側に設けられ、透光開口と隔離開口が開設され、透光開口が第２領域に位置していることにより、隔離構造に開設された透光開口が表示パネルの第２領域の透光率を向上させ、隔離構造に開設された隔離開口内に発光ユニットが設けられ、隔離構造が表示パネルのサブ画素を区画するために用いられ、隔離開口が少なくとも第１領域に位置していることにより、第１領域の表示パネルが発光表示を行うことができる。タッチ層は、発光層のアレイ基板から離れる側に設けられ、且つタッチ領域及び非タッチ領域を有し、タッチ領域の少なくとも一部が第１領域に位置し、非タッチ領域の少なくとも一部が第２領域に位置し、タッチ領域内にタッチ電極が設けられ、タッチ電極は、タッチ信号を受信して第１領域内の表示パネルのタッチ機能を実現することができる。タッチ電極をダミー電極と絶縁するように設置することにより、タッチ電極におけるタッチ信号がダミー電極に伝達されにくくなり、且つダミー電極を第２領域内の非タッチ領域内に設置することにより、即ち、ダミー電極を少なくとも部分的に透光開口に対応して設置することにより、アレイ基板における信号が透光開口及びダミー電極を介してタッチ電極におけるタッチ信号とクロストークしにくくなり、表示パネルの動作信頼性を良好に向上させることができる。
【図面の簡単な説明】
【０００９】

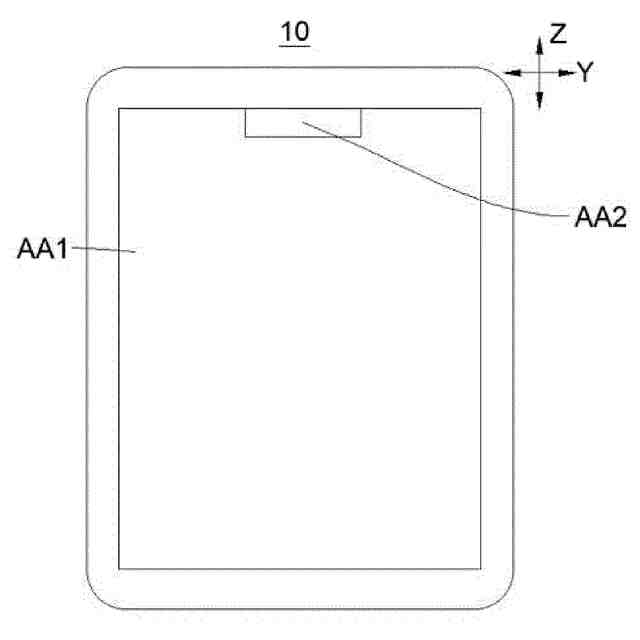

本願の実施例に係る表示パネルの構造模式図である。

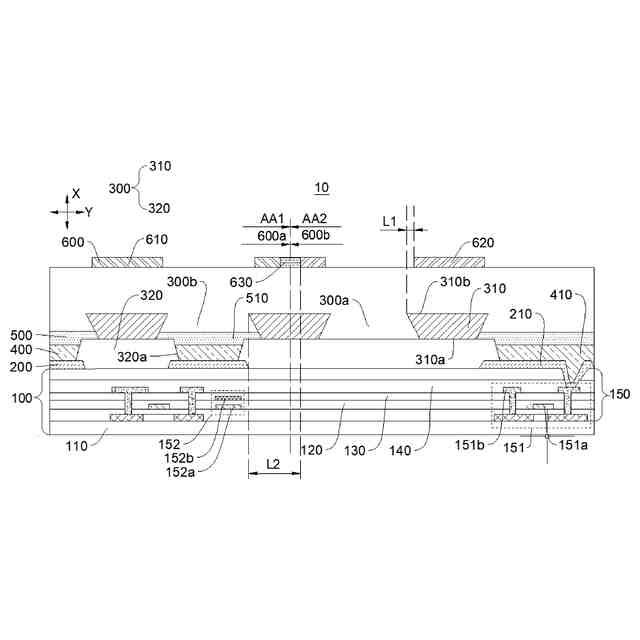

本願の実施例に係る表示パネルの部分断面図である。

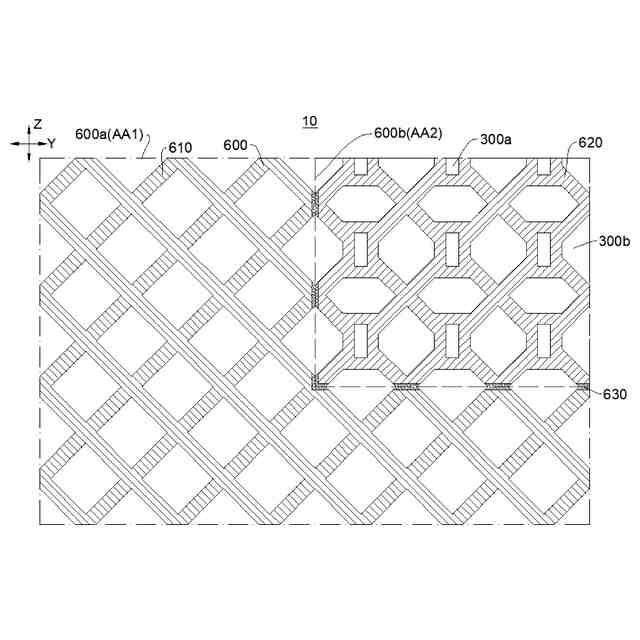

本願の実施例に係るタッチ層と隔離構造の部分拡大模式図である。
本願の別の実施例に係るタッチ層及び隔離構造の部分拡大模式図である。
本願の別の実施例に係るタッチ層と隔離構造の部分拡大模式図である。
本願の実施例に係る隔離構造及びダミー電極の部分模式図である。

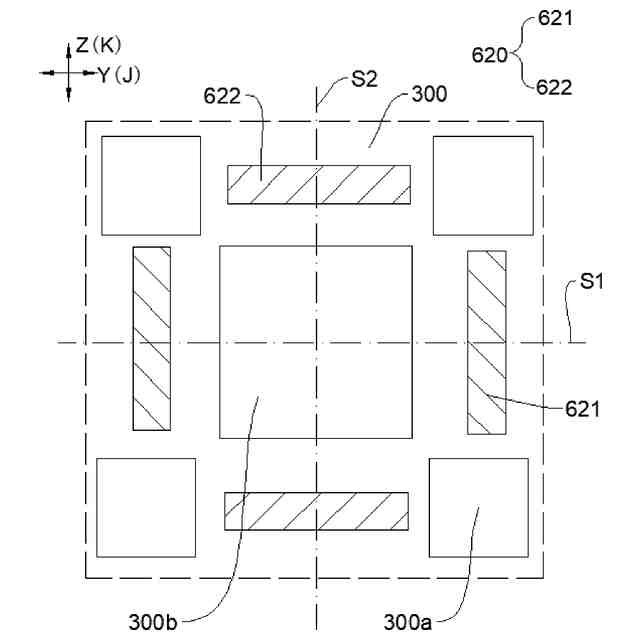

本願の実施例に係る隔離構造及びダミー電極の部分拡大模式図である。

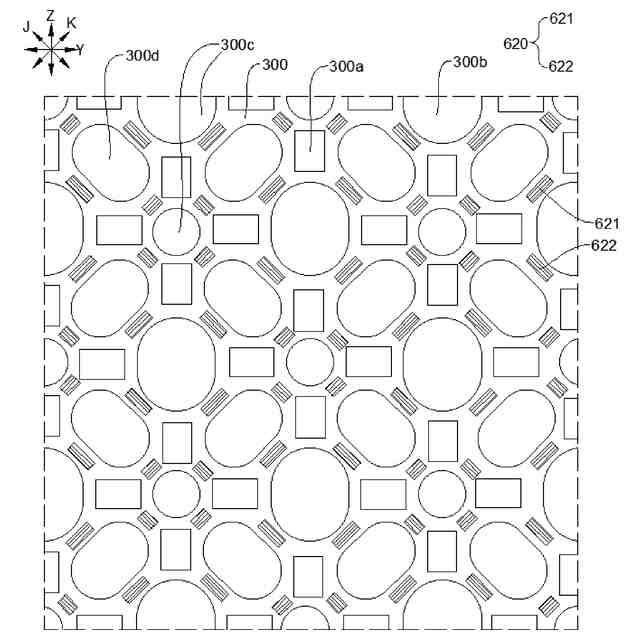

本願の別の実施例に係る隔離構造及びダミー電極の部分模式図である。
本願の別の実施例に係る隔離構造及びダミー電極の部分拡大模式図である。
本願の別の実施例に係る隔離構造及びダミー電極の部分拡大模式図である。
本願の別の実施例に係る隔離構造及びダミー電極の部分拡大模式図である。
本願の別の実施例に係る表示パネルの部分断面図である。
本願の別の実施例に係る表示パネルの部分断面図である。
本願の別の実施例に係る表示パネルの部分断面図である。
本願の別の実施例に係る表示パネルの部分断面図である。
【発明を実施するための形態】
【００１０】
本願をよりよく理解するために、以下、図面を参照しながら本願の実施例の表示パネル及び表示装置を詳細に説明する。
（【００１１】以降は省略されています）
