公開番号2025032971
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2024121392
出願日2024-07-26
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/131 20230101AFI20250305BHJP()
要約【課題】額縁サイズを低減できる表示パネル及び表示装置を提供する。
【解決手段】本願は、表示パネル及び表示装置を提供し、表示パネルは第1領域を有し、表示パネルは基板、隔離構造及び発光機能層を含む。隔離構造は、基板の一側に設けられ且つ少なくとも第1領域に位置し、隔離構造は、囲んで複数の開口構造を形成し、隔離構造は、導電材料を含み、発光機能層は、基板の一側に設けられ且つ第1領域内に位置し、発光機能層は、それぞれ複数の開口構造内に設けられる複数の発光構造を含み、第1信号線は、第1方向に沿って隔離構造の一側に位置し、第1信号線は、隔離構造の導電材料と電気的に接続して設けられ、第1方向は、基板が位置する平面に平行である。

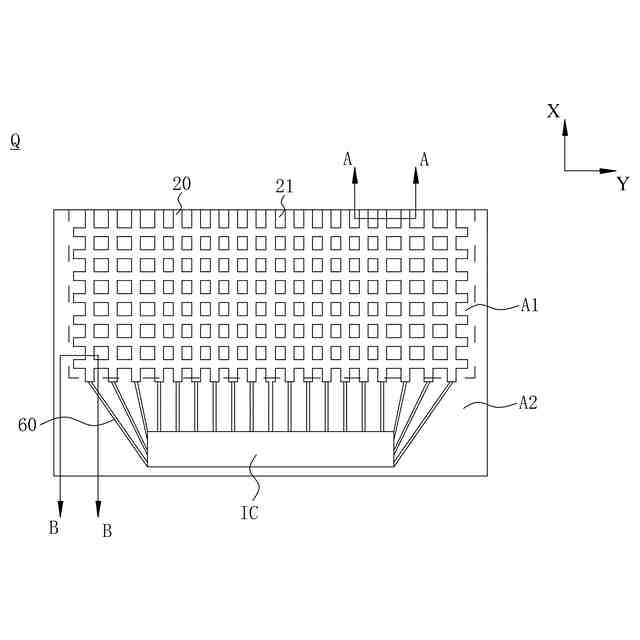

【選択図】図2
特許請求の範囲【請求項１】
第１領域を有する表示パネルであって、基板、隔離構造、発光機能層及び第１信号線を含み、
前記隔離構造は、前記基板の一側に設けられ且つ少なくとも前記第１領域に位置し、前記隔離構造は、囲んで複数の開口構造を形成し、前記隔離構造は、導電材料を含み、
前記発光機能層は、前記基板の一側に設けられ且つ前記第１領域内に位置し、前記発光機能層は、それぞれ複数の前記開口構造内に設けられる複数の発光構造を含み、
前記第１信号線は、第１方向に沿って前記隔離構造の一側に位置し、前記第１信号線は、前記隔離構造の導電材料と電気的に接続して設けられ、前記第１方向は、前記基板が位置する平面に平行である、
ことを特徴とする、表示パネル。
続きを表示（約 5,700 文字）【請求項２】

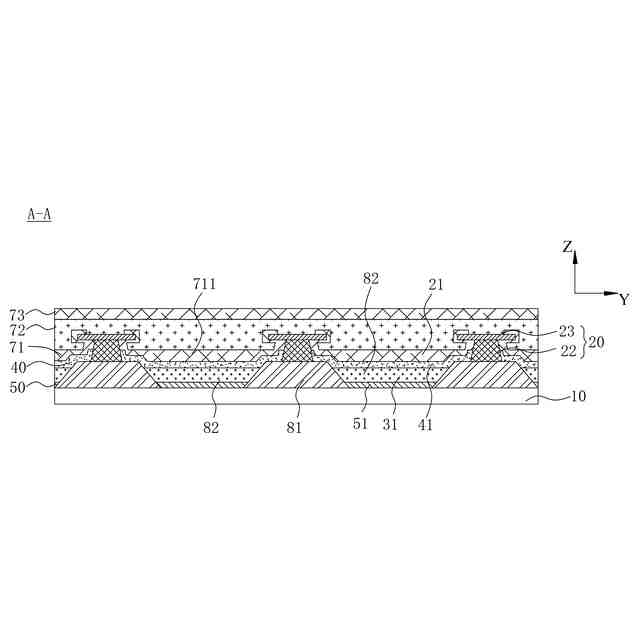

前記隔離構造は、前記基板から離れる方向に順次積層して設けられる第１隔離部及び第２隔離部を含み、前記第１隔離部の前記基板における正投影は、前記第２隔離部の前記基板における正投影内に位置し、
前記表示パネルは、前記発光機能層の前記基板から離れる側に位置する第１電極層をさらに含み、前記第１電極層は、それぞれ複数の前記開口構造内に設けられる複数の第１電極を含み、
前記第１電極は、前記隔離構造を介して前記第１信号線と電気的に接続されており、
前記第１隔離部は導電材料を含み、前記第１電極は前記第１隔離部に電気的に接続されており、
少なくとも一部の前記第１信号線は前記第１隔離部に接触し、
前記隔離構造は、前記第１隔離部の前記基板の一側に位置する第３隔離部をさらに含み、前記第３隔離部は、導電材料を含み、且つ前記第１隔離部に電気的に接続されているように設けられ、
前記第１電極は、前記第３隔離部に重ね接続されている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】
前記第２隔離部は導電材料を含み、
前記第１隔離部は前記第２隔離部に電気的に接続して設けられ、少なくとも一部の前記第１信号線は前記第２隔離部に接触して設けられ、
前記隔離構造は、前記第１隔離部と前記第２隔離部との間に設けられる第１絶縁部をさらに含み、
前記第２隔離部に対する前記第１隔離部のエッチング選択比は１よりも大きい、
ことを特徴とする請求項２に記載の表示パネル。
【請求項４】
前記表示パネルは、前記第１領域の周側に囲んで設けられる第２領域をさらに有し、
前記表示パネルは、前記第２領域内に設けられ、前記第１方向に沿って前記隔離構造の一側に位置する駆動チップをさらに含み、前記第１信号線は、前記駆動チップに電気的に接続されており、
前記第２領域は、前記駆動チップと前記隔離構造との間に位置する第１サブ領域と第２サブ領域とを含み、前記第１サブ領域と前記第２サブ領域とは、第２方向に並んで設けられ、前記第１方向は、前記第２方向と交差して設けられ、
前記第１サブ領域内に位置する前記第１信号線と、前記第２サブ領域内に位置する前記第１信号線とは、互いに絶縁して設けられ、
または、
前記隔離構造は、絶縁して設けられる第１隔離構造及び第２隔離構造を含み、前記第１隔離構造及び前記第２隔離構造は、前記第１領域内の異なるサブ領域に位置し、前記第１隔離構造と前記第２隔離構造とは同じ正投影面積の抵抗が異なり、
異なる前記第１信号線は、それぞれ前記第１隔離構造及び前記第２隔離構造と電気的に接続して設けられ、
または、
前記第１隔離構造と前記第２隔離構造の前記基板における正投影面積が異なり、及び／又は、
前記第１隔離構造と前記第２隔離構造は断面のサイズが異なり、
前記第１隔離構造は前記第２隔離構造と間隔をあけて設けられ、
前記隔離構造は、前記第１隔離構造と前記第２隔離構造との間に位置する絶縁構造をさらに含む、
ことを特徴とする請求項１に記載の表示パネル。
【請求項５】

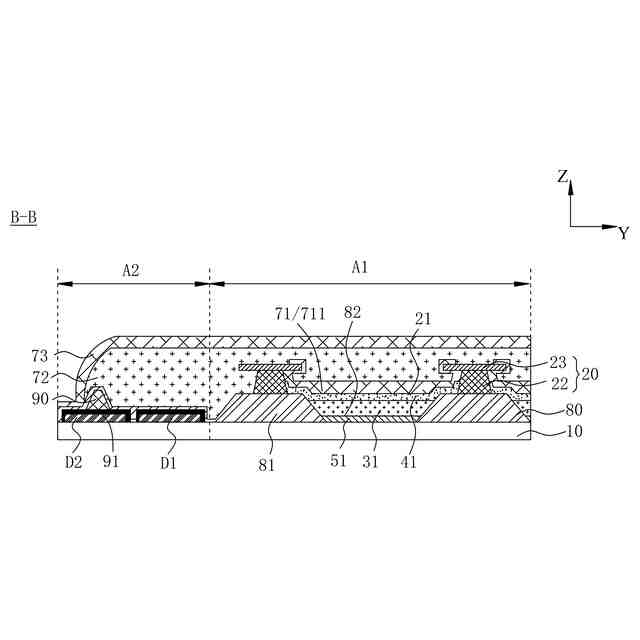

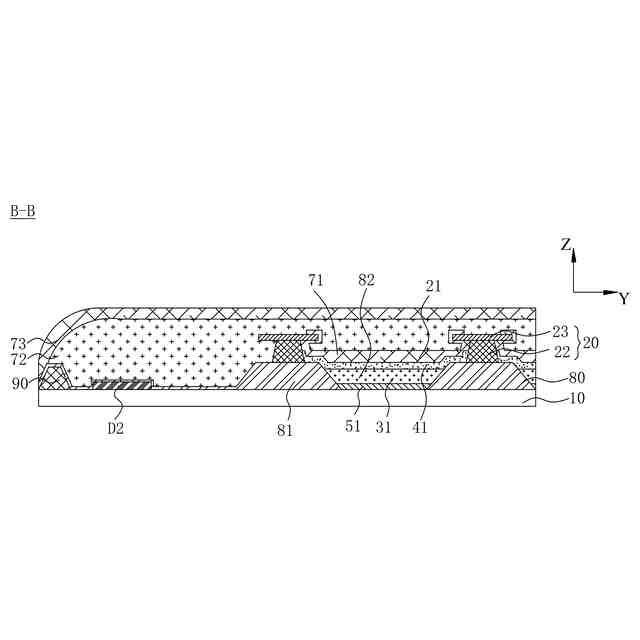

前記第２領域に設けられる遮断部をさらに含み、前記遮断部は、前記第２方向に沿って前記第１領域の両側に位置する構造の前記基板における正投影と前記第１信号線の前記基板における正投影とが重ならないように設けられ、前記第１方向は、前記第２方向と交差して設けられ、
前記表示パネルは、前記発光機能層の前記基板から離れる側に設けられる第１封止層をさらに含み、前記第１封止層と前記遮断部との前記基板における正投影は重ならず、
前記表示パネルは、前記第１封止層の前記基板から離れる側に設けられる第３封止層をさらに含み、前記第３封止層は、前記遮断部の前記基板から離れる側に位置し、前記遮断部の少なくとも一部の構造を覆い、
または、
前記第２領域内に位置するゲート電極駆動回路をさらに含み、前記遮断部は、少なくとも一部が前記ゲート電極駆動回路の前記基板から離れる側に位置し、
前記ゲート電極駆動回路は、前記遮断部の少なくとも一部が前記基板から離れる側に位置する発光制御回路を含み、
または、
前記発光機能層の前記基板から離れる側に設けられる第２封止層をさらに含み、前記第２封止層は有機材料を含み、
前記表示パネルは、前記第２封止層と前記発光機能層との間に設けられる第１封止層と、前記第２封止層の前記基板から離れる側に位置する第３封止層とをさらに含み、前記第１封止層と前記第３封止層は、無機材料を含み、
前記第１封止層は、それぞれ前記開口構造内に設けられる複数の第１封止部を含み、前記第１封止部と前記遮断部とは、前記基板が位置する平面方向に間隔をあけて平行に設けられ、
前記第３封止層は、部分的に前記遮断部が前記基板から離れる側に位置し、
または、
前記ゲート電極駆動回路は、前記発光制御回路と前記第１領域との間に位置する走査駆動回路をさらに含み、
前記遮断部は、前記走査駆動回路の前記第１領域から離れる側に位置し、又は、前記遮断部は、前記走査駆動回路の前記基板から離れる側に位置し、
前記遮断部の前記基板における正投影は、前記発光制御回路の前記基板における正投影内に位置し、又は、前記遮断部の前記基板における正投影と前記発光制御回路の前記基板における正投影とは、少なくとも部分的に重なり、又は、前記遮断部の前記基板における正投影と前記発光制御回路の前記基板における正投影とが位置ずれ且つ隣接して設けられ、
または、
前記表示パネルは、前記発光制御回路と少なくとも一部の前記遮断部との間に設けられる第２絶縁部をさらに含み、
前記遮断部の前記基板における正投影は、前記第２絶縁部の前記基板における正投影内に位置し、
前記第２絶縁部は、前記第１領域から前記第２領域内まで延在し、前記第２絶縁部の前記基板における正投影は、前記発光制御回路の前記基板における正投影を覆い、
前記第２絶縁部は平坦化層に位置し、
または、
前記遮断部は、間隔をあけて設けられる複数の遮断柱を含み、少なくとも一部の前記遮断柱は、前記発光制御回路の前記基板から離れる側に位置し、
各前記遮断柱はいずれも前記発光制御回路の前記基板から離れる側に位置し、又は、一部の前記遮断柱は前記発光制御回路の前記基板から離れる側に位置し、
前記遮断柱の数は２より大きく、
または、
前記第２領域内に位置する発光制御回路をさらに含み、前記遮断部は、少なくとも部分的に前記発光制御回路の前記基板から離れる側に位置し、又は、前記遮断部は、前記発光制御回路に隣接しており、
前記表示パネルは、前記遮断部と前記発光制御回路との間に位置する第２絶縁部をさらに含み、
または、
画素定義層をさらに含み、前記隔離構造は、前記画素定義層の前記基板から離れる側又は前記画素定義層の開孔に設けられ、前記画素定義層は、画素画定部と、前記画素画定部が囲んで形成された画素開口とを含み、前記発光構造は、少なくとも部分的に前記画素開口内に位置し、
前記画素定義層は、部分的に前記遮断部の前記基板から離れる側に位置し、
前記画素定義層は、前記第１領域から前記第２領域まで延在し、
前記発光制御回路の前記基板における正投影は、前記画素定義層の前記基板における正投影内に位置し、及び／又は、前記遮断部の前記基板における正投影は、前記画素定義層の外縁の前記基板における正投影内に位置し、
前記画素定義層は、無機材料を含む、
ことを特徴とする請求項４に記載の表示パネル。
【請求項６】
第１領域と、前記第１領域の周囲に囲んで設けられる第２領域とを有する表示パネルであって、基板、隔離構造、発光機能層、ゲート電極駆動回路及び遮断部を含み、
前記隔離構造は、前記基板の一側に設けられ、囲んで複数の開口構造を形成し、
前記発光機能層は、前記基板の一側に設けられ且つ前記第１領域内に位置し、前記発光機能層は、それぞれ複数の前記開口構造内に設けられる複数の発光構造を含み、
前記ゲート電極駆動回路は、前記第２領域内に位置し、
前記遮断部は、前記第２領域内に設けられ、且つ前記遮断部のうちの少なくとも一部の前記基板における正投影と前記ゲート電極駆動回路の前記基板における正投影とが重なる、
ことを特徴とする表示パネル。
【請求項７】
前記発光機能層の前記基板から離れる側に設けられる第２封止層をさらに含み、前記第２封止層は、有機材料を含み、且つ部分的に前記開口構造内に位置し、
前記表示パネルは、前記第２封止層と前記発光機能層との間に設けられる第１封止層と、前記第２封止層の前記基板から離れる側に位置する第３封止層とをさらに含み、前記第１封止層と前記第３封止層は、無機材料を含み、
前記第１封止層は、それぞれ前記開口構造内に設けられる複数の第１封止部を含み、前記第１封止部と前記遮断部は、前記基板が位置する平面方向に間隔をあけて平行に設けられ、
前記第３封止層は、部分的に前記遮断部が前記基板から離れる側に位置し、
または、
前記ゲート電極駆動回路は、発光制御回路を含み、前記遮断部の少なくとも一部の前記基板における正投影と前記発光制御回路の前記基板における正投影とが重なり、
前記ゲート電極駆動回路は、前記発光制御回路と前記第１領域との間に位置する走査駆動回路をさらに含み、
前記遮断部は、前記走査駆動回路の前記第１領域から離れる側に位置し、
前記表示パネルは、前記発光制御回路と少なくとも一部の前記遮断部との間に設けられる第３絶縁部をさらに含み、
前記遮断部の前記基板における正投影は、前記第３絶縁部の前記基板における正投影内に位置し、
前記遮断部の前記基板における正投影は、発光制御回路の基板における正投影内にあり、
前記第３絶縁部は、前記第１領域から前記第２領域内まで延在し、前記第３絶縁部の前記基板における正投影は、前記発光制御回路の前記基板における正投影を覆い、
前記第３絶縁部は、平坦化層に位置し、
または、
前記第２領域内に位置する第１信号線と、前記発光構造の前記基板から離れる側に位置する第１電極と、をさらに含み、前記第１信号線は、前記隔離構造を介して前記第１電極と電気的に接続されており、
前記第１信号線は、第１方向に沿って前記隔離構造の一側に位置し、前記第１方向は、前記基板が位置する平面に平行であり、
前記遮断部の前記基板における正投影と前記第１信号線の前記基板における正投影とが位置ずれして設けられ、
または、
前記隔離構造は、前記基板から離れる方向に順次積層して設けられる第１隔離部及び第２隔離部を含み、前記第１隔離部の前記基板における正投影は、前記第２隔離部の前記基板における正投影内に位置し、
前記第１隔離部は導電材料を含み、前記第１電極は前記第１隔離部に電気的に接続されており、
少なくとも一部の前記第１信号線は、前記第１隔離部に接続されており、
前記隔離構造は、前記第１隔離部の前記基板の一側に位置する第３隔離部をさらに含み、前記第３隔離部は、導電材料を含み、且つ前記第１隔離部に電気的に接続されているように設けられ、
前記第１電極は、前記第３隔離部に重ね接続されている、
ことを特徴とする請求項６に記載の表示パネル。
【請求項８】
第１領域と、前記第１領域の周囲に囲んで設けられる第２領域とを有する表示パネルであって、基板、隔離構造、発光機能層、ゲート電極駆動回路及び遮断部を含み、
前記隔離構造は、前記基板の一側に設けられ、囲んで複数の開口構造を形成し、
前記発光機能層は、前記基板の一側に設けられ且つ前記第１領域内に位置し、前記発光機能層は、それぞれ複数の前記開口構造内に設けられる複数の発光構造を含み、
前記ゲート電極駆動回路は、前記第２領域内に位置し、
前記遮断部は、前記第２領域内に設けられ、且つ前記遮断部の前記基板における正投影と前記ゲート電極駆動回路の前記基板における正投影とが隣接して設けられる、
ことを特徴とする表示パネル。
【請求項９】
表示領域を含む第１領域と、下部額縁領域を含む第２領域とを有する表示パネルであって、基板、隔離構造、発光機能層及び第１信号線を含み、
前記隔離構造は、前記基板の一側に設けられ且つ少なくとも前記第１領域に位置し、前記隔離構造は、囲んで複数の開口構造を形成し、前記隔離構造は、導電材料を含み、
前記発光機能層は、前記基板の一側に設けられ且つ前記第１領域内に位置し、前記発光機能層は、それぞれ複数の前記開口構造内に設けられる複数の発光構造を含み、
前記第１信号線は、第１方向に沿って前記隔離構造の一側に位置し、前記第１信号線は、前記隔離構造の導電材料と電気的に接続して設けられ、前記第１方向は、前記表示領域から前記下部額縁領域に向かう方向である、
ことを特徴とする表示パネル。
【請求項１０】
請求項１乃至９のいずれか一項に記載の表示パネルを含む、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、２０２３年８月２８日に出願された「表示パネル及び表示装置」という名称の中国特許出願第２０２３１１０９１５５５．７号、及び２０２３年８月２８日に出願された「表示パネル及び表示装置」という名称の中国特許出願第２０２３１１０９１９５０．５号の優先権を主張しており、この出願のすべての内容は参照により本文に組み込まれている。
続きを表示（約 1,300 文字）【０００２】
本願は、表示装置の技術分野に関し、特に、表示パネル及び表示装置に関する。
【背景技術】
【０００３】
有機発光ダイオード表示（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ、ＯＬＥＤ）パネル及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）デバイスを利用した表示パネルなどの平面表示パネルは、高画質、省電力、本体の薄型及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、パーソナルデジタルアシスタント、デジタルカメラ、ノートパソコン、デスクトップコンピュータなどの各種の消費型電子製品に広く応用され、表示装置における主流となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の実施例は、額縁サイズを低減できる表示パネル及び表示装置を提供する。
【課題を解決するための手段】
【０００５】
第１態様によれば、本願の実施例は、表示パネルを提供し、表示パネルは第１領域を有し、表示パネルは基板、隔離構造及び発光機能層を含む。
【０００６】
隔離構造は、基板の一側に設けられ且つ少なくとも第１領域に位置し、隔離構造は、囲んで複数の開口構造を形成し、隔離構造は、導電材料を含み、発光機能層は、基板の一側に設けられ且つ第１領域内に位置し、発光機能層は、それぞれ複数の開口構造内に設けられる複数の発光構造を含み、第１信号線は、第１方向に沿って隔離構造の一側に位置し、第１信号線は、隔離構造の導電材料と電気的に接続して設けられ、第１方向は、基板が位置する平面に平行である。
【０００７】
第２態様によれば、本願の実施例は、表示パネルを提供し、表示パネルは、第１領域と、第１領域の周囲に囲んで設けられる第２領域とを有し、表示パネルは、基板、隔離構造、発光機能層、発光制御回路及び遮断部を含む。
【０００８】
隔離構造は、基板の一側に設けられ、隔離構造は、囲んで複数の開口構造を形成し、発光機能層は、基板の一側に設けられ且つ第１領域内に位置し、発光機能層は、それぞれ複数の開口構造内に設けられる複数の発光構造を含み、発光制御回路は、第２領域内に位置し、遮断部は、第２領域内に設けられ、遮断部の少なくとも一部は、ゲート電極駆動回路の基板から離れる側に位置する。
【０００９】
第３態様によれば、本願の実施例は、表示パネルを提供し、表示パネルは、第１領域と、第１領域の周囲に囲んで設けられる第２領域とを有し、表示パネルは、基板、隔離構造、発光機能層、ゲート電極駆動回路及び遮断部を含む。
【００１０】
隔離構造は、基板の一側に設けられ、隔離構造は、囲んで複数の開口構造を形成し、発光機能層は、基板の一側に設けられ且つ第１領域内に位置し、発光機能層は、それぞれ複数の開口構造内に設けられる複数の発光構造を含み、ゲート電極駆動回路は、第２領域内に位置し、遮断部は、第２領域内に設けられ、且つ遮断部の少なくとも一部の基板における正投影と、ゲート電極駆動回路の基板における正投影とは、重なる。
（【００１１】以降は省略されています）
