公開番号2025096035
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212490
出願日2023-12-15
発明の名称発光装置
出願人日亜化学工業株式会社
代理人個人,個人
主分類H10H 20/851 20250101AFI20250619BHJP()
要約【課題】複数の発光素子を有する発光装置において複数回路で駆動する際の色度差を低減する。
【解決手段】本発光装置は、基板と、前記基板の上面に配置される枠部と、前記基板の上面において、前記枠部の内縁に沿った第1領域に配置される第1発光素子と、前記基板の上面において、前記第1領域に囲まれた第2領域に配置される第2発光素子と、前記基板の上面において、前記枠部に接し、平面視で前記枠部の内縁から前記第2領域に向かって延伸して配置される壁部と、前記基板の上面において、前記枠部で囲まれた領域に配置され、前記壁部、前記第1発光素子及び前記第2発光素子を被覆する波長変換部材と、前記第1発光素子を駆動する第1駆動回路と、前記第2発光素子を駆動する第2駆動回路とを含む回路と、を含む。
【選択図】図3
特許請求の範囲【請求項１】
基板と、
前記基板の上面に配置される枠部と、
前記基板の上面において、前記枠部の内縁に沿った第１領域に配置される第１発光素子と、
前記基板の上面において、前記第１領域に囲まれた第２領域に配置される第２発光素子と、
前記基板の上面において、前記枠部に接し、平面視で前記枠部の内縁から前記第２領域に向かって延伸して配置される壁部と、
前記基板の上面において、前記枠部で囲まれた領域に配置され、前記壁部、前記第１発光素子及び前記第２発光素子を被覆する波長変換部材と、
前記第１発光素子を駆動する第１駆動回路と、前記第２発光素子を駆動する第２駆動回路とを含む回路と、を含む、発光装置。
続きを表示（約 750 文字）【請求項２】
前記第１発光素子を複数備え、
前記壁部は、平面視で隣接する前記第１発光素子間に配置される、請求項１に記載の発光装置。
【請求項３】
前記枠部は、平面視で矩形であり、
複数の前記第１発光素子は、前記矩形の角部に配置される、請求項１に記載の発光装置。
【請求項４】
前記壁部は、平面視で前記矩形の対向する２辺から前記第２領域に向かってそれぞれ延伸して配置される複数の壁部を含む、請求項３に記載の発光装置。
【請求項５】
前記第１発光素子は、前記矩形の角部にそれぞれ配置される４つの第１発光素子を含み、
前記壁部は、前記矩形の４辺から前記第２領域に向かってそれぞれ延伸して配置される４つの壁部を含む、請求項３に記載の発光装置。
【請求項６】
前記壁部の高さは前記枠部の高さより低い、請求項１から５のいずれか１項に記載の発光装置。
【請求項７】
平面視において、前記第２発光素子の面積は前記第１発光素子の面積より小さい、請求項１から５のいずれか１項に記載の発光装置。
【請求項８】
複数の前記第１発光素子が平面視で全体として矩形となるように配置される、請求項１から５のいずれか１項に記載の発光装置。
【請求項９】
１以上の前記第２発光素子が平面視で全体として矩形となるように配置される、請求項１から５のいずれか１項に記載の発光装置。
【請求項１０】
前記回路に接続され、平面視で前記基板の上面の外縁に沿って配置される３以上の接続端子を有する、請求項１から５のいずれか１項に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
基板の上に設けられた第１の枠部と、基板の上に設けられ、前記第１の枠部を囲む第２の枠部と、基板の上であって、第１の枠部の内側に設けられた少なくとも１つの第１の発光素子と、基板の上であって、第１の枠部と第２の枠部との間に設けられた複数の第２の発光素子とを有する発光装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５３１６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、複数の発光素子を有する発光装置において複数回路で駆動する際の色度差を低減することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施形態に係る発光装置は、基板と、前記基板の上面に配置される枠部と、前記基板の上面において、前記枠部の内縁に沿った第１領域に配置される第１発光素子と、前記基板の上面において、前記第１領域に囲まれた第２領域に配置される第２発光素子と、前記基板の上面において、前記枠部に接し、平面視で前記枠部の内縁から前記第２領域に向かって延伸して配置される壁部と、前記基板の上面において、前記枠部で囲まれた領域に配置され、前記壁部、前記第１発光素子及び前記第２発光素子を被覆する波長変換部材と、前記第１発光素子を駆動する第１駆動回路と、前記第２発光素子を駆動する第２駆動回路とを含む回路と、を含む。
【発明の効果】
【０００６】
本開示の一実施形態によれば、複数の発光素子を有する発光装置において複数回路で駆動する際の色度差を低減することができる。
【図面の簡単な説明】
【０００７】

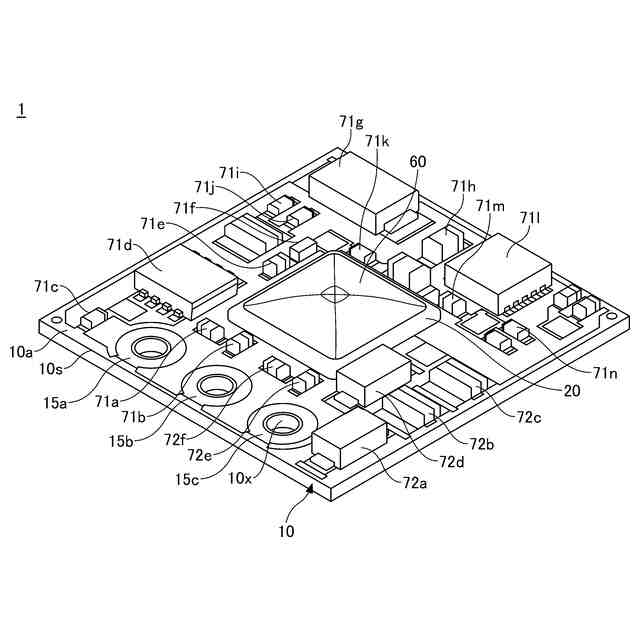

第１実施形態に係る発光装置を例示する斜視図である。

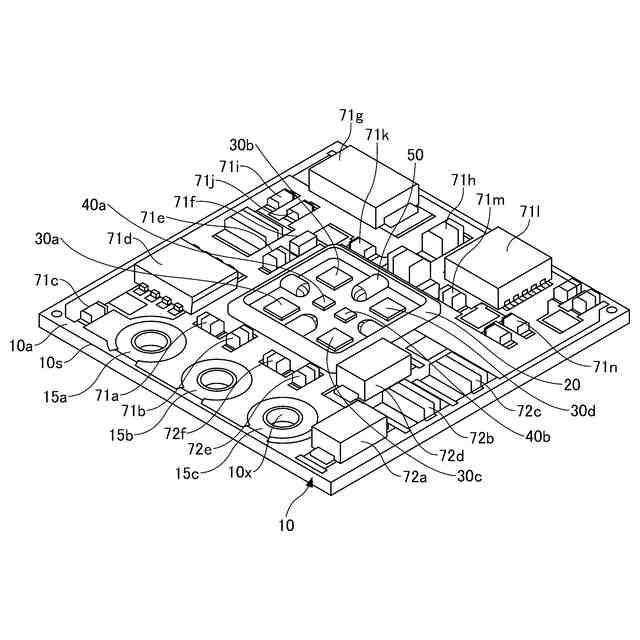

図１に示す発光装置から波長変換部材を取り除いた状態の斜視図である。

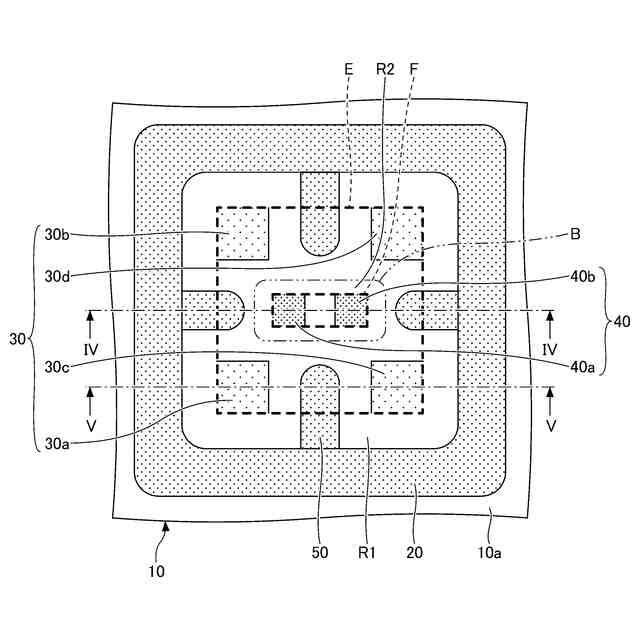

図２に示す発光装置の枠部及びその内側を例示する部分平面図である。

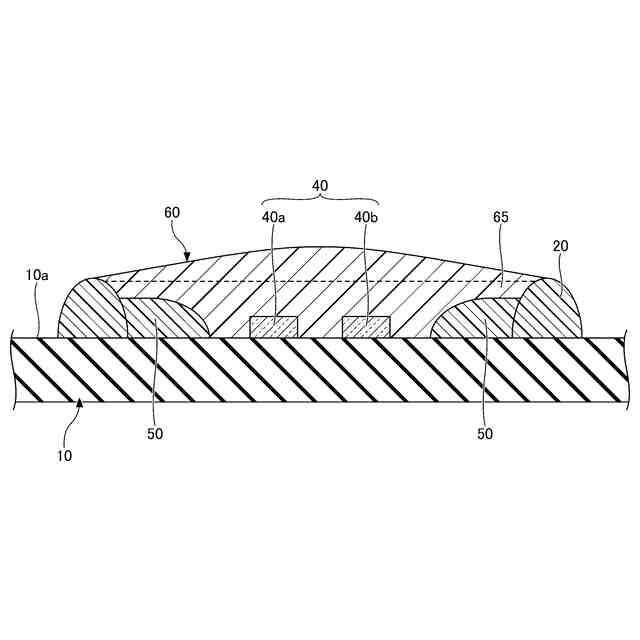

図３のIV－IV線における断面図である。

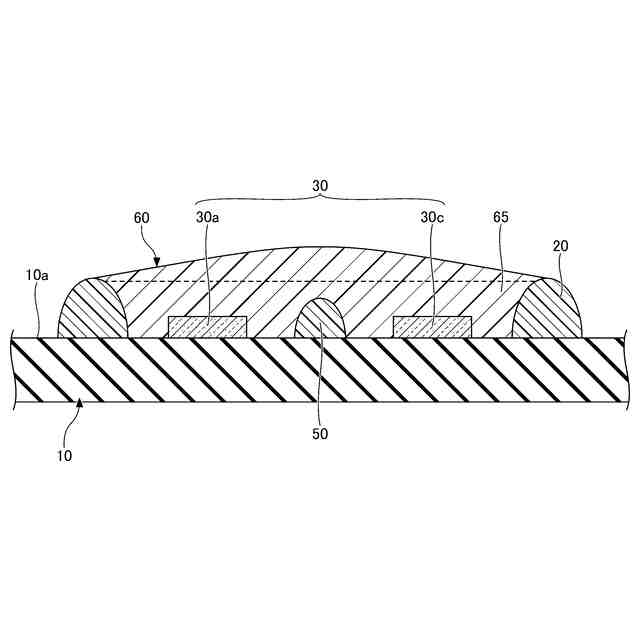

図３のV－V線における断面図である。
第１実施形態に係る発光装置の回路図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して発明を実施するための形態について説明する。なお、以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、及びそれらの用語を含む別の用語）を用いる。しかし、それらの用語の使用は図面を参照した発明の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が制限されるものではない。また、複数の図面に表れる同一符号の部分は同一もしくは同等の部分または部材を示す。
【０００９】
また、以下に示す実施形態は、本発明の技術思想を具体化するための発光装置等を例示するものであって、本発明を以下に限定するものではない。また、以下に記載されている構成部品の寸法、材料、形状、その相対的配置等は、特定的な記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、例示することを意図したものである。また、一の実施形態において説明する内容は、他の実施形態や変形例にも適用可能である。また、図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張している場合がある。さらに、図面が過度に複雑になることを避けるために、一部の要素の図示を省略した模式図を用いたり、断面図として切断面のみを示す端面図を用いたりすることがある。また、本明細書における「矩形」とは、４つの角の角度について、９０度±５度の変動が許容されることを意味し、矩形の角が面取り、丸められたもの等、これら矩形に近似する形状を包含する。
【００１０】
〈第１実施形態〉
図１は、第１実施形態に係る発光装置を例示する斜視図である。図２は、図１に示す発光装置から波長変換部材を取り除いた状態の斜視図である。図３は、図２に示す発光装置の枠部及びその内側を例示する部分平面図である。図４は、図３のIV－IV線における断面図である。図５は、図３のV－V線における断面図である。図６は、第１実施形態に係る発光装置の回路図である。なお、図４及び図５では、図３では図示されていなかった波長変換部材が図示されている。
（【００１１】以降は省略されています）
