公開番号2025036148
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024122561
出願日2024-07-29
発明の名称表示パネル、表示パネルの製造方法及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/131 20230101AFI20250306BHJP()
要約【課題】非表示領域における信号配線の損傷を低減させる表示パネルを提供する。

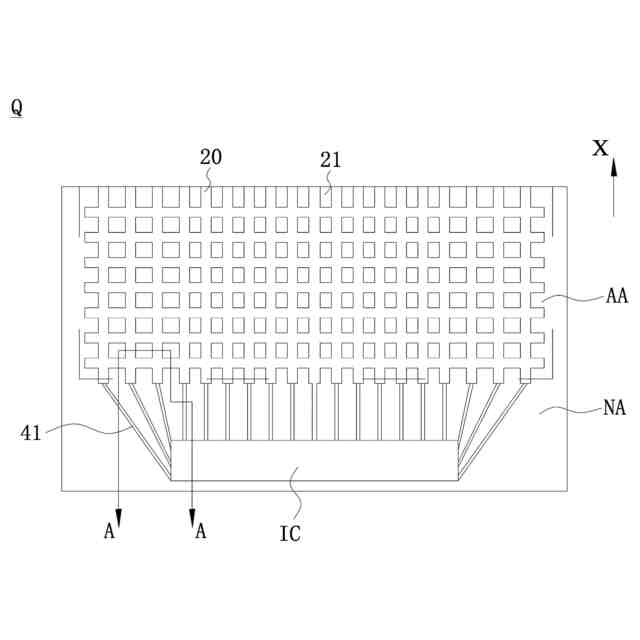

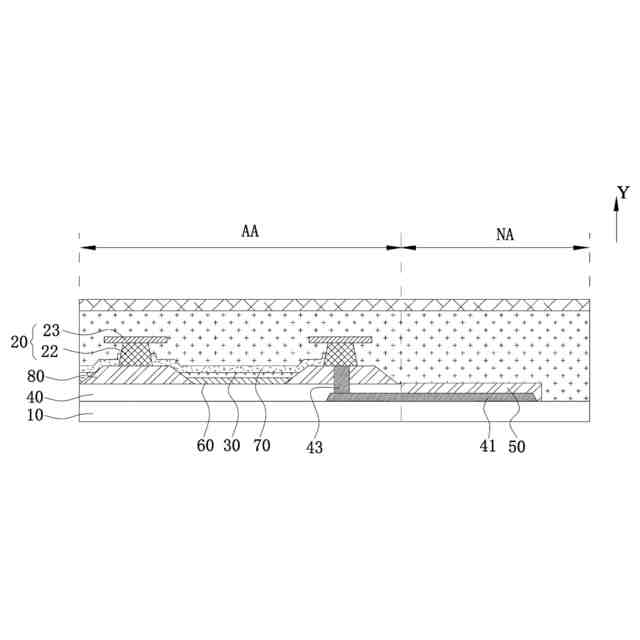

【解決手段】表示パネルは表示領域AAと非表示領域NAとを含み、非表示領域NAの少なくとも一部は表示領域AAを囲んで設けられ、表示パネルは基板10、配線層40、発光層及び隔離構造20を含む。配線層40は基板10の一方側に位置し、配線層40は表示領域AAに位置する金属層及び非表示領域NAに位置する信号線層41を含む。発光層は配線層40の基板10に背向した側に位置し、発光層は複数の発光ユニット30を含む。隔離構造20は配線層40の基板に背向した側に位置し、隔離構造20に発光ユニット30を収容するための隔離開口が設けられる。隔離構造20は信号線層41に電気的に接続され、少なくとも一部の信号線層41の基板10に背向した側に保護部50が設けられる。
【選択図】図4
特許請求の範囲【請求項1】

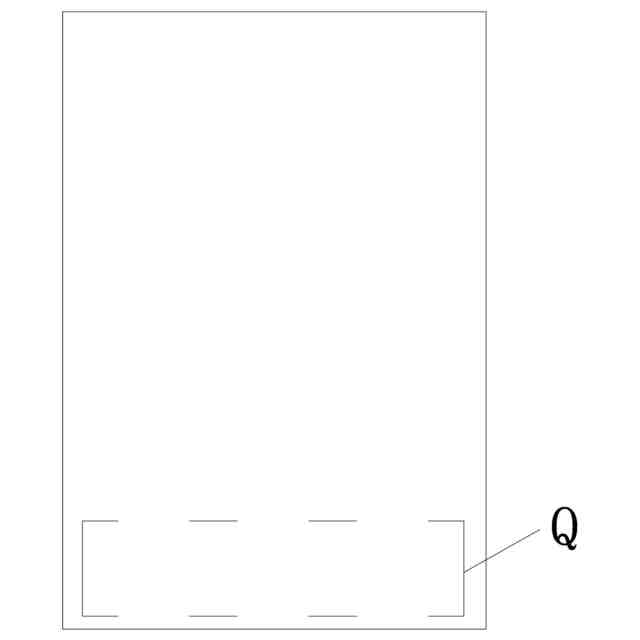

表示領域と非表示領域とを含み、前記非表示領域の少なくとも一部が前記表示領域を囲むように設けられた表示パネルであって、
基板と、
前記基板の一方側に位置し、前記表示領域に位置する金属層と、前記非表示領域に位置する信号線層とを含む配線層と、
前記配線層の前記基板に背向した側に位置し、複数の発光ユニットを含む発光層と、
前記配線層の前記基板に背向した側に位置し、発光ユニットを収容するための隔離開口が設けられた隔離構造と、を備え、
少なくとも一部の前記信号線層の前記基板に背向した側に保護部が設けられていることを特徴とする表示パネル。
続きを表示(約 1,900 文字)【請求項2】
前記信号線層は、その前記基板に背向した側に位置する第1表面と、前記第1表面の両側に接続され前記基板に向かって延在する第2表面とを含み、前記保護部は、前記第1表面及び前記第2表面を覆い、
好ましくは、前記信号線層と前記金属層とは、同一層に設けられ、且つ少なくとも一部の材料が同じであることを特徴とする請求項1に記載の表示パネル。
【請求項3】
前記隔離構造は、前記信号線層と電気的に接続され、
前記金属層は、導電接続部を含み、前記基板は、駆動回路を含み、前記表示パネルは、前記発光層と前記基板との間に位置する第1電極をさらに含み、前記第1電極は、前記導電接続部の前記駆動回路に背向した側に位置し、前記第1電極と前記駆動回路とは、前記導電接続部を介して接続されて設けられていることを特徴とする請求項1に記載の表示パネル。
【請求項4】
前記表示パネルは、画素定義層をさらに含み、前記画素定義層は、前記基板に設けられ、前記画素定義層は、画素限定部と、前記画素限定部によって限定された画素開口とを含み、前記画素開口と前記隔離開口とは、貫通して前記発光ユニットを収容し、各前記画素開口の内壁の前記基板における正投影は、各前記隔離開口の内壁の前記基板における正投影内に位置し、少なくとも一部の前記保護部と前記画素限定部とは、同じ材料で設けられ、
好ましくは、前記隔離構造は、前記画素限定部の前記基板から離反した側に設けられ、又は前記画素限定部に収容溝が設けられ、前記隔離構造は、前記収容溝に設けられ、
好ましくは、前記保護部の材料は、無機材料を含み、
好ましくは、前記画素限定部にビアホールが設けられ、前記信号線層は前記ビアホールを介して前記隔離構造に電気的に接続されていることを特徴とする請求項1に記載の表示パネル。
【請求項5】

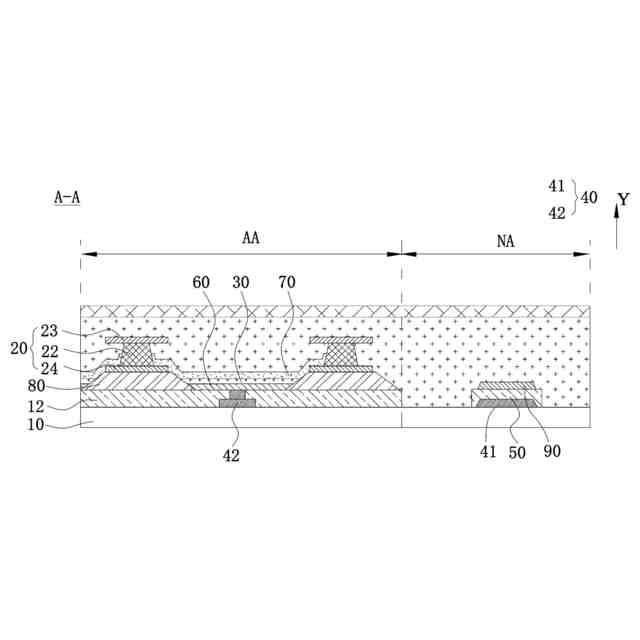

前記基板は、平坦化層をさらに含み、前記保護部は、前記基板の厚さ方向に沿って積層して設けられた第1サブ層と第2サブ層とを含み、前記第1サブ層と前記平坦化層とは、同じ材料で設けられ、前記第2サブ層と前記画素限定部とは、同じ材料で設けられることを特徴とする請求項4に記載の表示パネル。
【請求項6】
前記隔離構造は、第1隔離部と、前記第1隔離部の前記基板から離れた側に位置する第2隔離部とを含み、前記第1隔離部の前記基板における正投影は、前記第2隔離部の前記基板における正投影内に位置し、

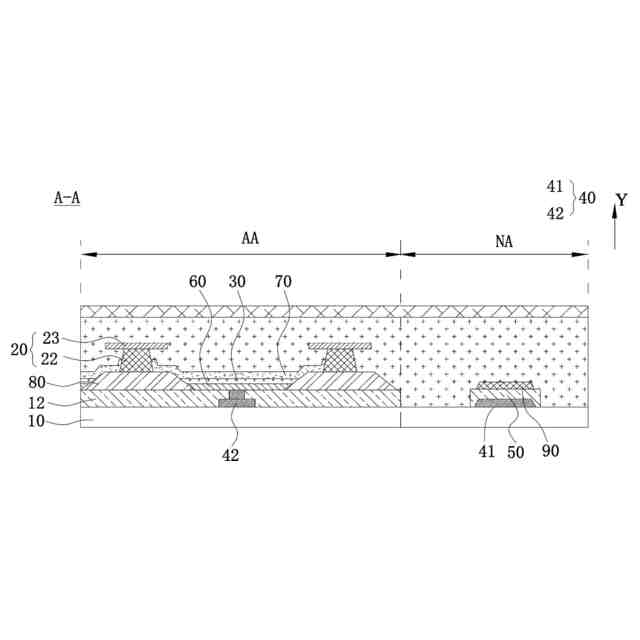

前記表示パネルは、前記非表示領域に位置する導電部をさらに含み、前記導電部は、前記保護部の前記信号線層に背向した側に位置し、且つ前記第1隔離部と同じ材料で設けられ、
好ましくは、前記導電部の材料は、モリブデン又はアルミニウムを含むことを特徴とする請求項1に記載の表示パネル。
【請求項7】
前記隔離構造は、第3隔離部をさらに含み、前記第1隔離部は、前記第3隔離部と前記第2隔離部との間に位置し、前記導電部は、前記第3隔離部と同じ材料で設けられることを特徴とする請求項6に記載の表示パネル。
【請求項8】
表示領域に位置する金属層と、非表示領域に位置する信号線層とを含む配線層を、基板の一方側に形成するステップと、
前記信号線層の前記基板に背向した側に保護材料層を形成し、前記保護材料層に対してパターニング処理を行って、前記信号線層の前記基板から離反した側に位置する保護部を形成するステップと、
前記配線層の前記基板に背向した側に隔離構造を形成し、前記隔離構造に発光ユニットを収容するための隔離開口が設けられるステップと、
前記隔離開口内に前記発光ユニットを形成するステップと、を含むことを特徴とする表示パネルの製造方法。
【請求項9】
前記信号線層の前記基板に背向した側に保護材料層を形成し、前記保護材料層に対してパターニング処理を行って、信号線層の前記基板から離反した側に位置する保護部を形成するステップにおいて、保護材料層に対してパターニング処理を行って、画素限定部及び画素開口をさらに形成し、前記画素開口と前記隔離開口とが貫通して前記発光ユニットを収容し、各前記画素開口の内壁の前記基板における正投影は、各前記隔離開口の内壁の前記基板における正投影内に位置し、前記画素開口は、発光ユニットを収容するためのものであり、少なくとも一部の前記保護部及び前記画素限定部は、同じ材料で設けられることを特徴とする請求項8に記載の表示パネルの製造方法。
【請求項10】
請求項1~7のいずれか1項に記載の表示パネルを備えることを特徴とする表示装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、表示技術分野に関し、特に表示パネル、表示パネルの製造方法及び表示装置に関する。
続きを表示(約 1,300 文字)【背景技術】
【0002】
有機発光ダイオード表示(Organic Light Emitting Display:OLED)パネル及び発光ダイオード(Light Emitting Diode:LED)デバイスを利用した表示パネルなどの平面表示パネルは、高画質、省電力、本体薄型及び適用範囲が広いなどの利点を有するため、携帯電話、テレビ、パーソナルデジタルアシスタント、デジタルカメラ、ノートパソコン、デスクトップコンピュータなどの各種消費型電子製品に広く適用され、表示装置における主流となっている。
【0003】
しかしながら、現在の有機発光ダイオード表示パネルには依然として信号不良の問題が存在している。
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明の実施例は、非表示領域における信号配線の損傷の可能性を低減させることができる表示パネル、表示パネルの製造方法及び表示装置を提供する。
【課題を解決するための手段】
【0005】
第1態様において、本発明の実施例は、表示領域と非表示領域とを含む表示パネルを提供し、非表示領域の少なくとも一部は表示領域を囲んで設けられ、表示パネルは、基板と、配線層と、発光層と、隔離構造とを含む。配線層は基板の一方側に位置し、配線層は表示領域に位置する金属層及び非表示領域に位置する信号線層を含む。隔離構造は配線層の基板に背向した側に位置し、隔離構造に発光ユニットを収容するための隔離開口が設けられる。隔離構造は信号線層に電気的に接続され、少なくとも一部の信号線層の基板に背向した側に保護部が設けられる。
【0006】

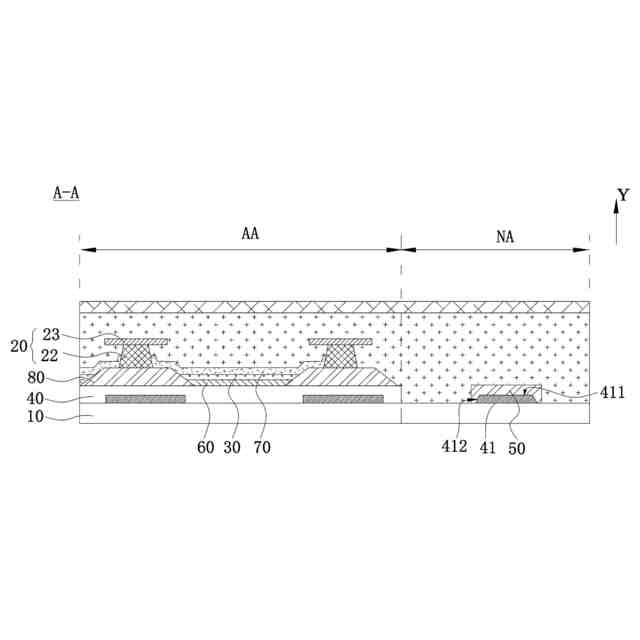

いくつかの実施例において、信号線層は、その基板に背向した側に位置する第1表面と、第1表面の両側に接続され、基板に向かって延在する第2表面とを含み、保護部は、第1表面及び第2表面を覆う。
【0007】
いくつかの実施例において、信号線層と金属層とは、同一層に設けられ、且つ少なくとも一部の材料が同じである。
【0008】

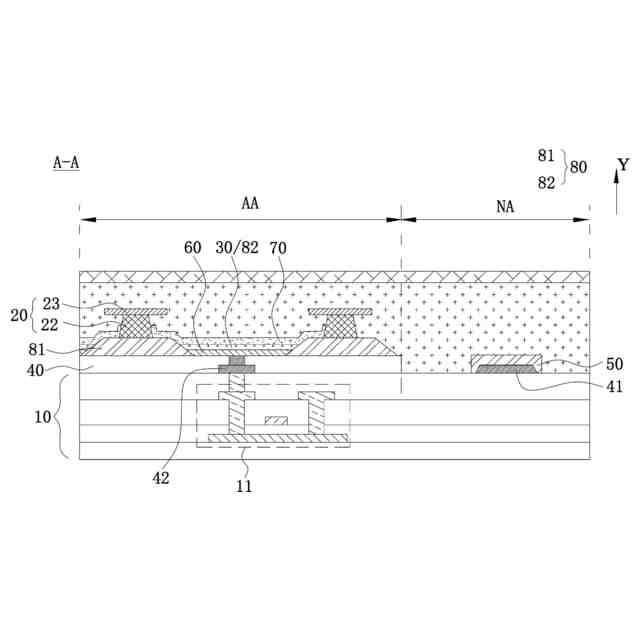

いくつかの実施例において、配線層は、表示領域に位置する導電接続部をさらに含み、基板は、駆動回路を含み、表示パネルは、第1電極をさらに含み、第1電極は、導電接続部の駆動回路に背向した側に位置し、第1電極と駆動回路とは、導電接続部を介して接続されて設けられている。
【0009】
いくつかの実施例において、表示パネルは画素定義層をさらに含み、画素定義層は基板に設けられ、画素定義層は画素限定部及び画素限定部によって限定された画素開口を含み、画素開口と隔離開口とは貫通して発光ユニットを収容し、各画素開口の内壁の基板における正投影は各隔離開口の内壁の基板における正投影内に位置し、少なくとも一部の保護部及び画素限定部は同じ材料で設けられる。
【0010】
いくつかの実施例において、隔離構造は、画素限定部の基板から離反した側に設けられ、又は画素限定部に収容溝が設けられ、隔離構造は、収容溝に設けられる。
(【0011】以降は省略されています)
